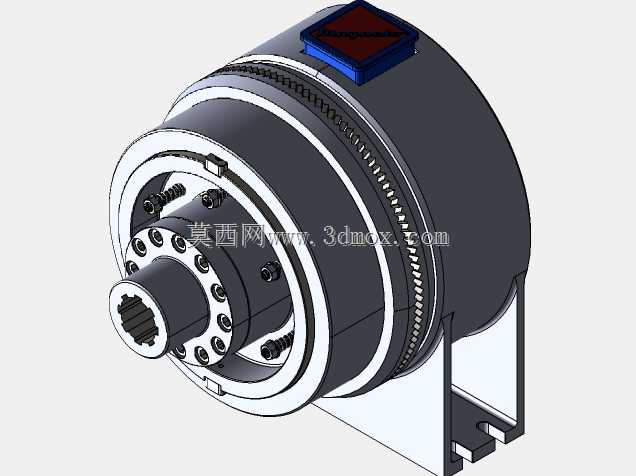

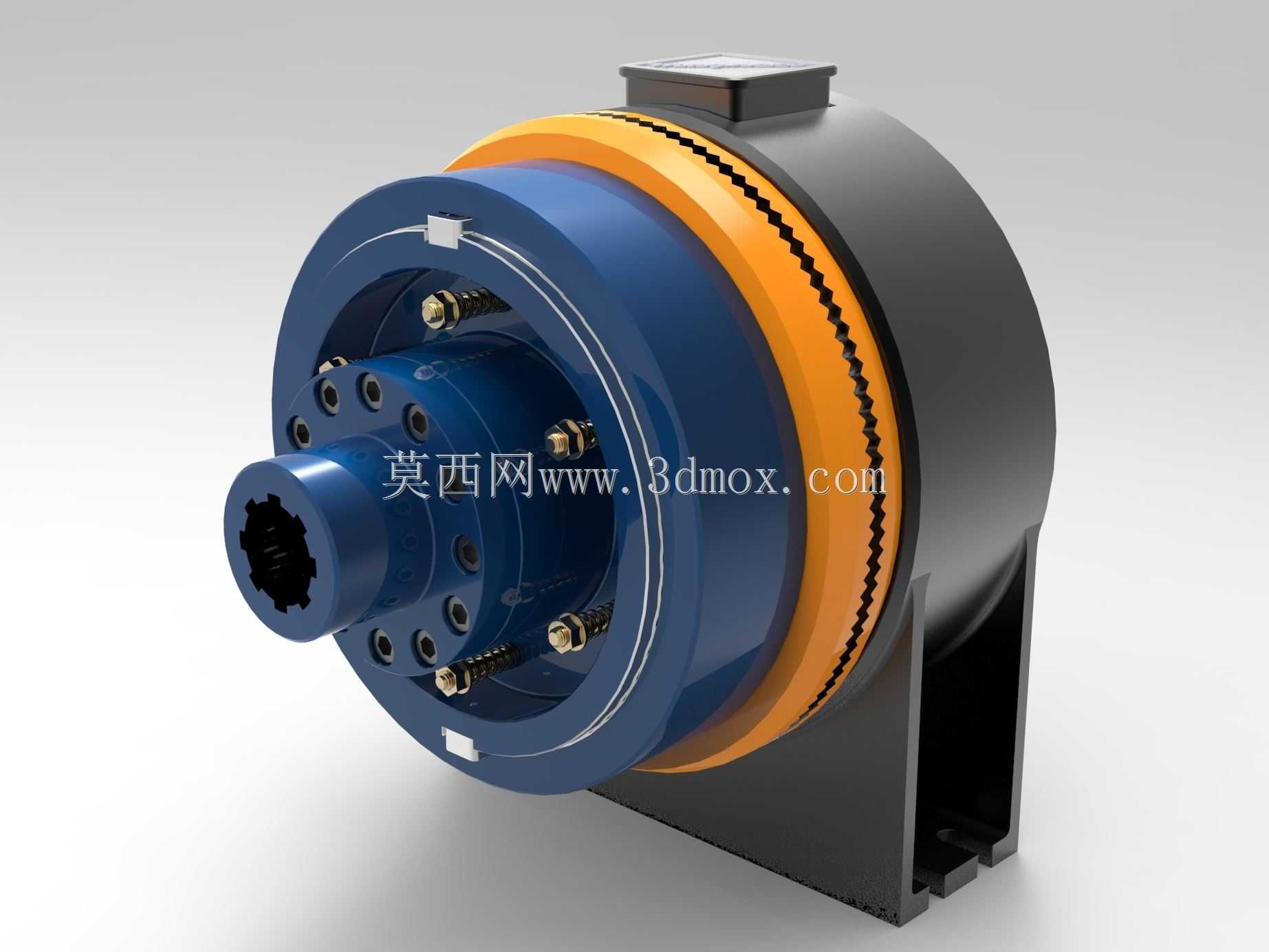

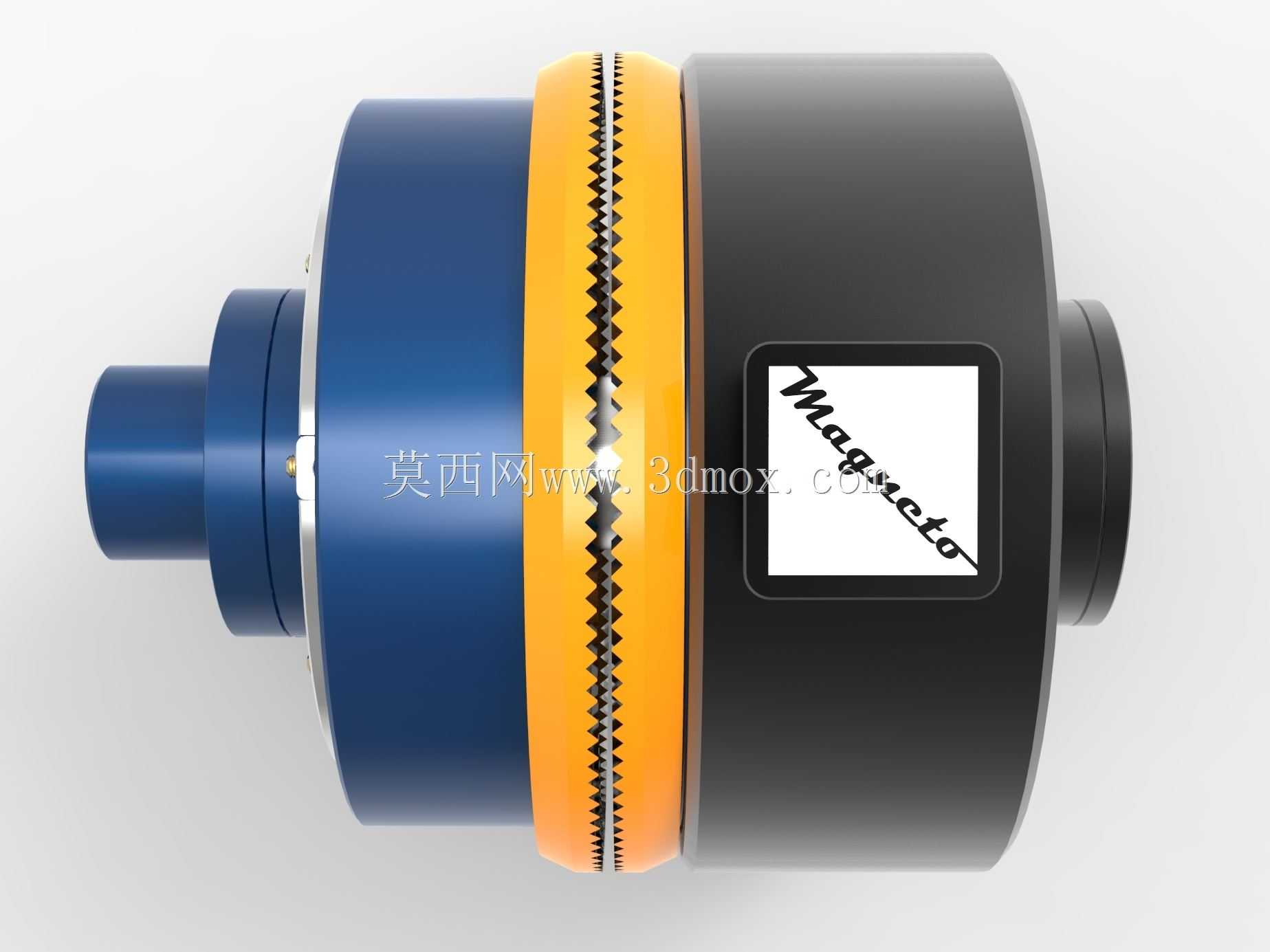

电磁齿联传动离合组件结构展示

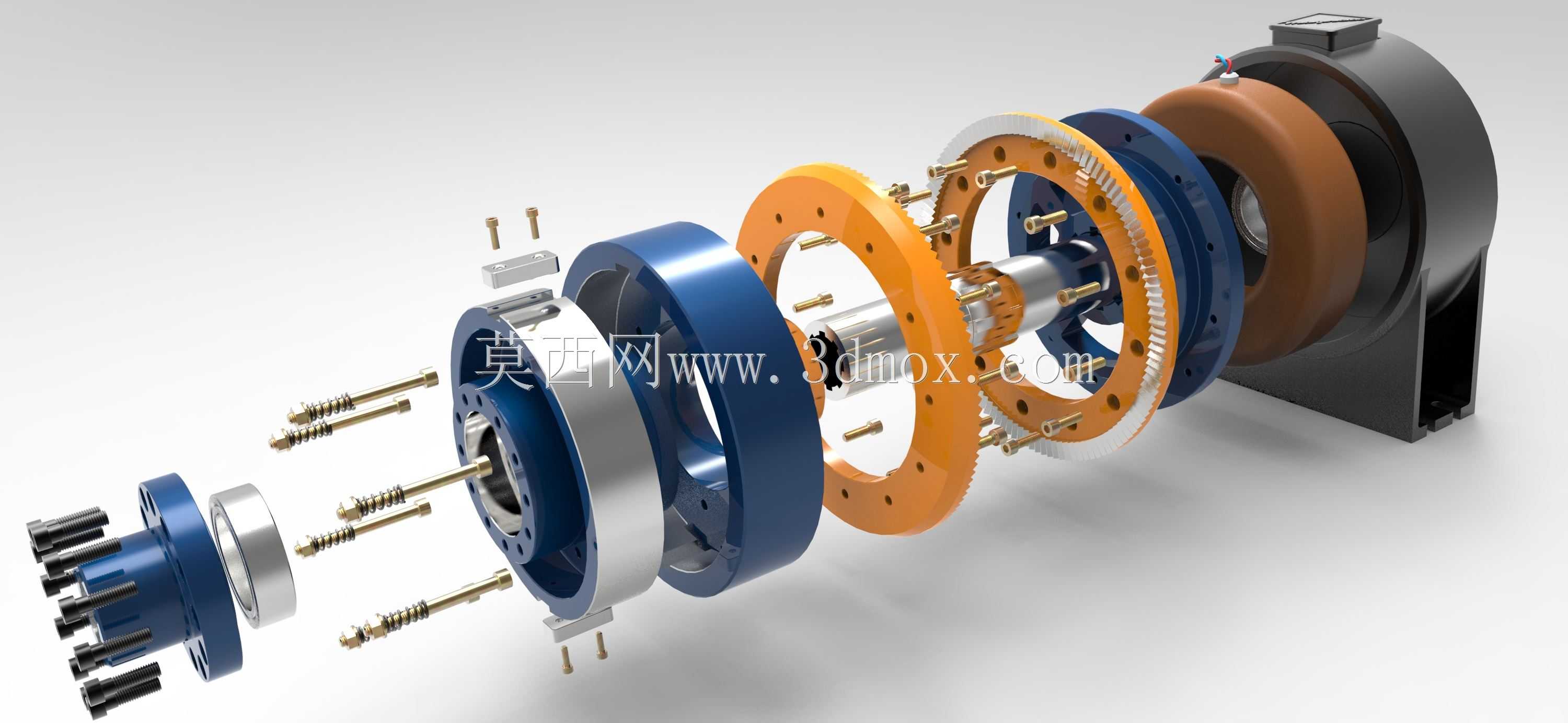

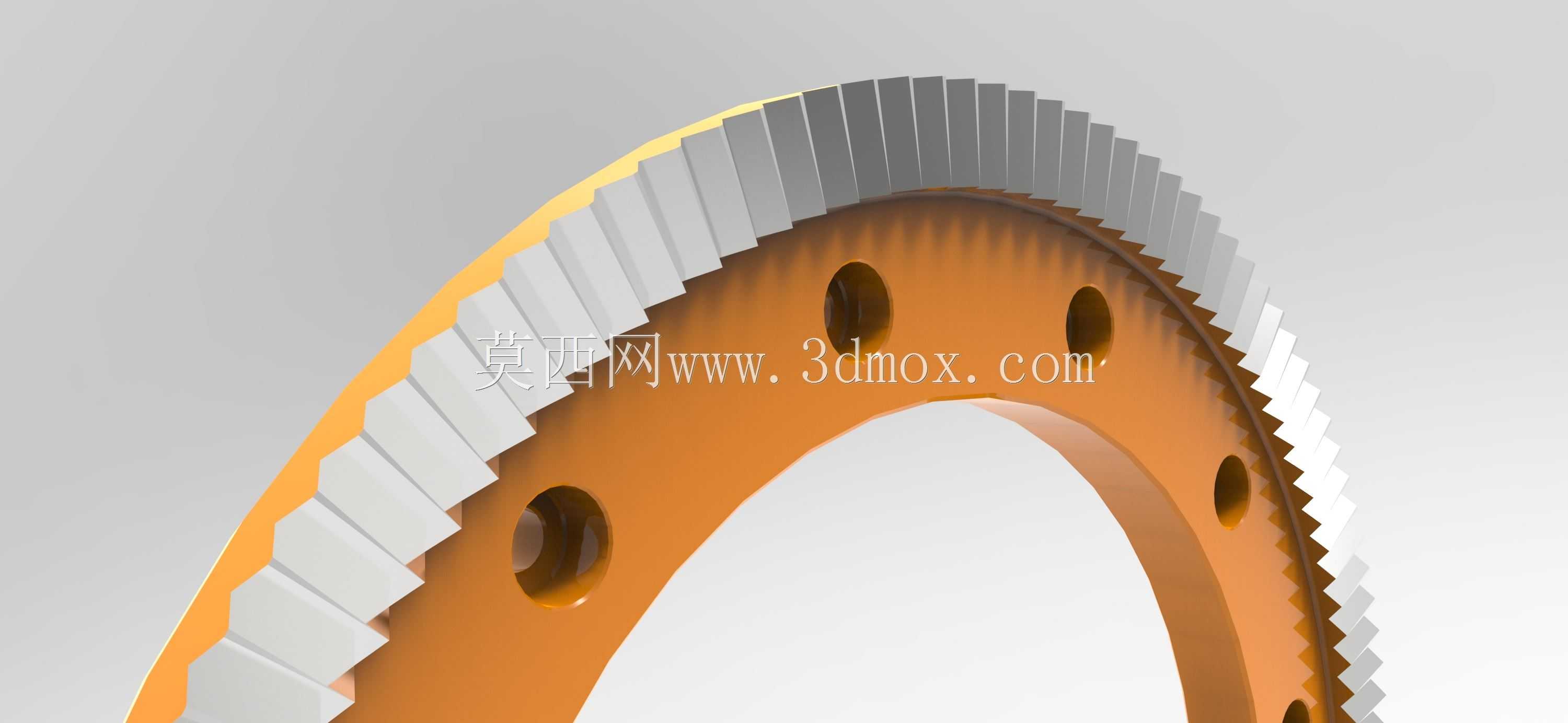

这款电磁齿联离合组件主要应用于需要频繁实现动力接合与断开的工业传动场景，常见于自动化生产线输送机构、机床主轴传动链、包装设备动力切换单元以及纺织机械的动力调控环节，能够在设备不停机的状态下快速完成动力传输路径的切换，保障生产流程的连续高效运转。在实际生产场景中，该组件可通过电磁信号的通断快速控制齿盘的啮合与分离，相比传统摩擦式离合器，齿式啮合的传动形式不存在打滑风险，能够实现精准的动力同步传递，可适配大扭矩的传动需求，在需要严格保证传动比精准的工位中能够发挥稳定作用。从功能特性来看，该组件集成了电磁驱动单元、齿式啮合传动副、弹性复位结构以及连接安装基座，通电状态下电磁线圈产生磁吸力推动活动齿盘轴向移动，与固定端齿盘完成啮合实现动力刚性传递，断电状态下内置的弹性复位构件会推动活动齿盘快速回位，切断动力传输路径，整个动作响应速度快，啮合定位精准，可有效减少动力切换过程中的冲击损耗。在设计思路上，这款组件采用了轴向叠装的模块化结构，从输入端到输出端依次排布输入连接法兰、活动齿盘导向轴套、电磁线圈安装座、传动齿盘组、输出连接端以及防护壳体，各部件之间通过精密定位止口配合，保证同轴度偏差控制在极小范围内，避免高速运转过程中出现偏磨、振动等问题；同时在齿盘啮合部位设计了导向倒角，能够降低齿盘对接时的卡滞概率，提升接合动作的顺畅度。在外形尺寸与安装边界方面，该组件整体采用圆柱状同轴布局，输入端法兰预留了标准的轴孔连接位与螺栓固定孔位，可适配常见的标准电机输出轴尺寸，输出端同样采用通用的法兰连接结构，能够与下游的减速器、传动轴等部件直接对接安装；组件的径向尺寸经过紧凑化设计，在保证电磁驱动力足够的前提下尽可能缩小外径，可适配安装空间较为局促的设备内部布局，轴向各叠装部件的厚度经过精准匹配，安装时无需额外调整轴向间隙，直接通过螺栓锁紧即可完成装配，能够大幅降低现场安装调试的难度。组件外侧的防护壳体采用封闭式结构，可阻挡生产环境中的粉尘、切削液等杂质进入内部啮合与电磁部件，延长组件的整体使用寿命，适配多粉尘、有少量切削液飞溅的工业车间作业环境。
