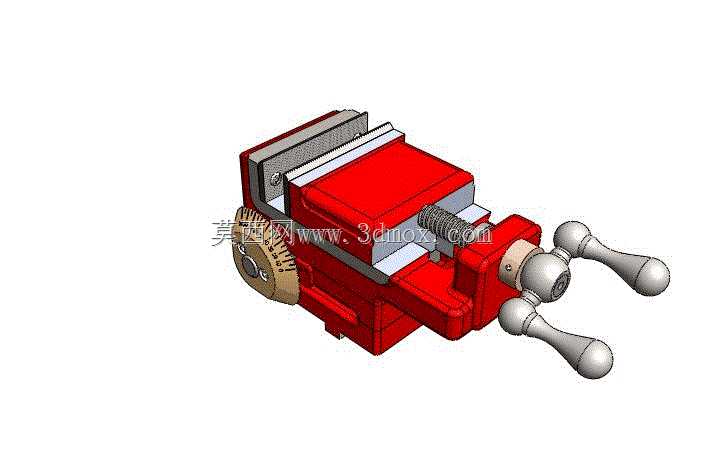

可倾斜角度调节式研磨台钳结构

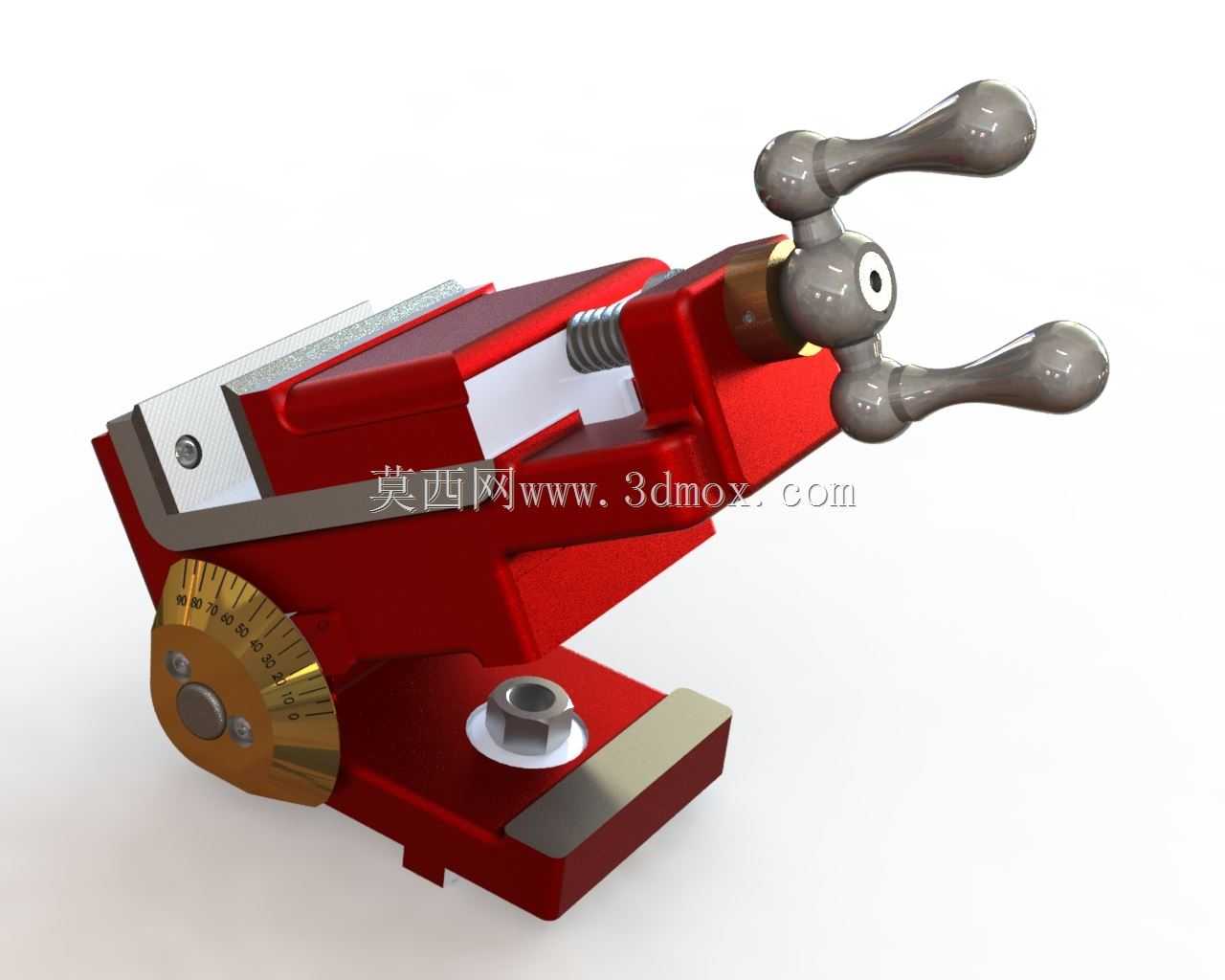

这款可倾斜角度调节式研磨台钳，是精密磨削加工场景中专用的工件夹持工装，主要适配平面磨床、工具磨床的小型精密零件加工作业，在五金零件修磨、刀具刃口研磨、小型模具配件精密加工、五金试样端面磨削等场景中广泛应用，能够替代普通平口钳无法实现角度倾斜装夹的功能短板，解决异形斜面、斜孔、斜端面零件磨削时的装夹定位难题，避免多次装夹带来的精度误差，提升小批量精密零件的研磨加工效率。

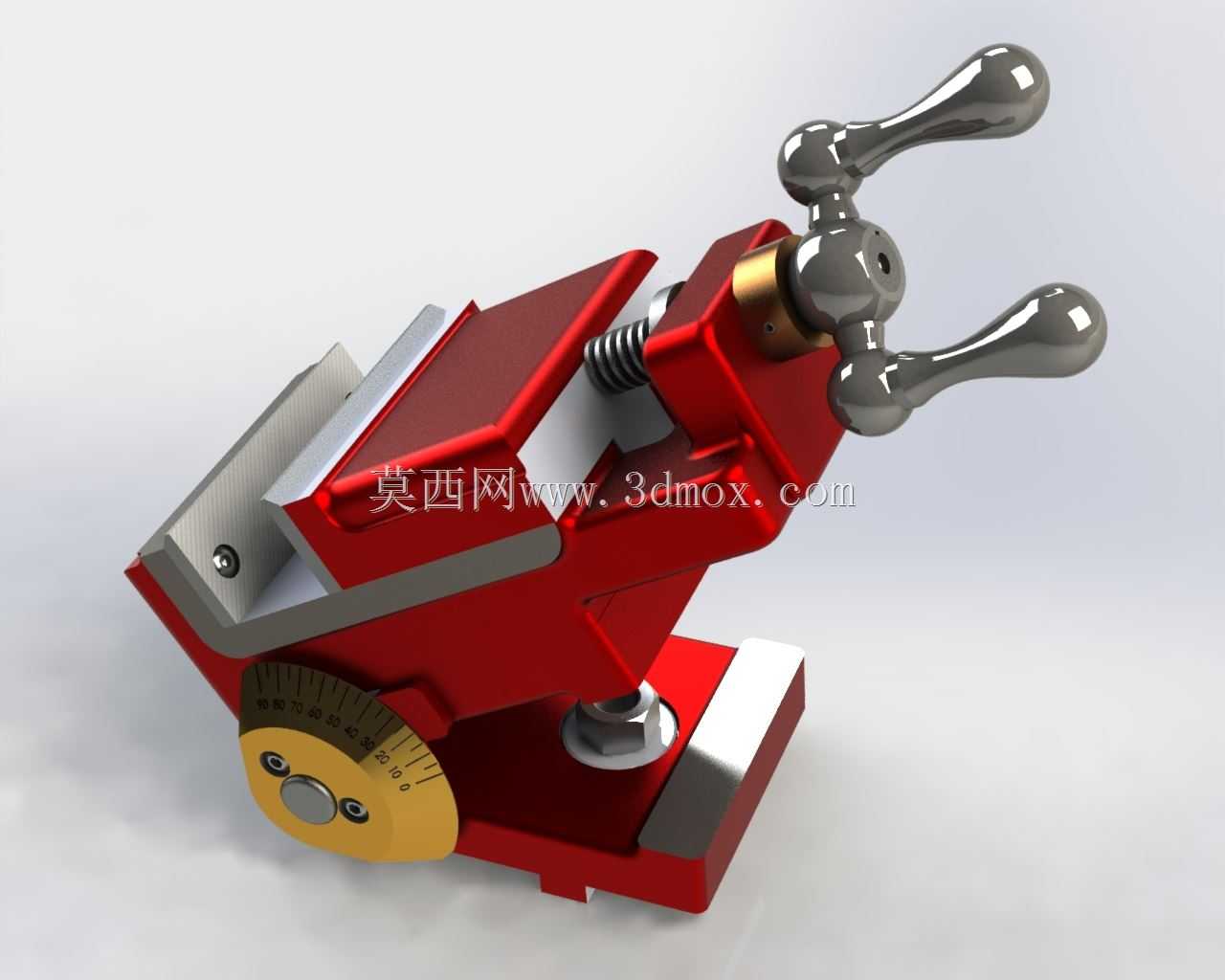

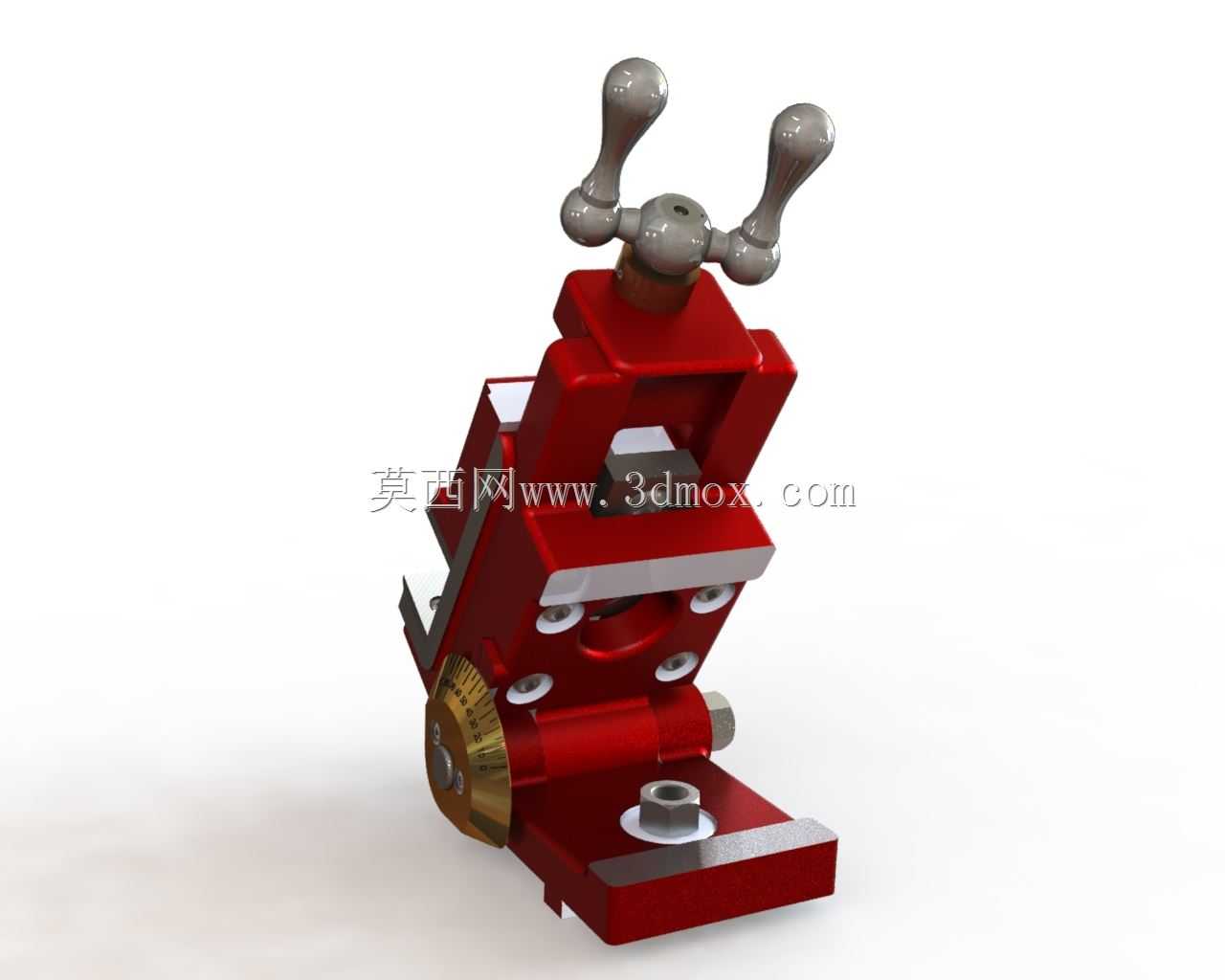

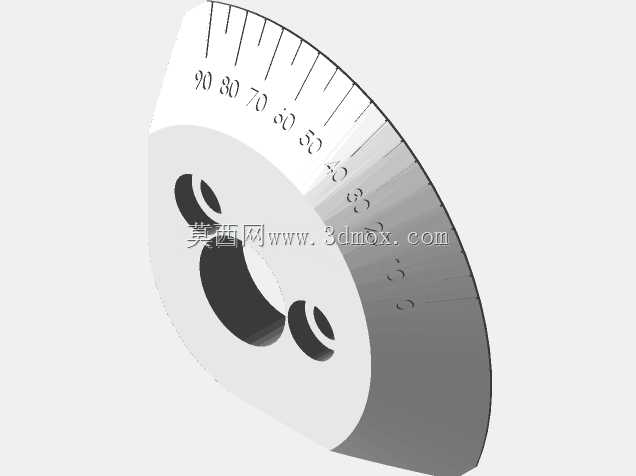

从实际用途来看，该台钳主要用于夹持硬度较高的金属待磨工件，也可适配硬质合金、陶瓷等硬脆材料的小型样件夹持，通过底部的角度回转调节结构，能够实现钳身0-90度范围内的任意角度倾斜锁紧，配合刻度盘的角度标识，可快速将工件调整至需要的磨削角度，无需额外制作角度垫铁，大幅降低斜面磨削的装夹准备时间。钳口部分采用高硬度合金工具钢材质，经淬火处理后表面硬度可达HRC58-62，夹持面加工有细密防滑齿纹，既能够保证夹持时的摩擦力，避免磨削过程中工件移位，也能减少钳口本身的磨损，延长工装的使用寿命。

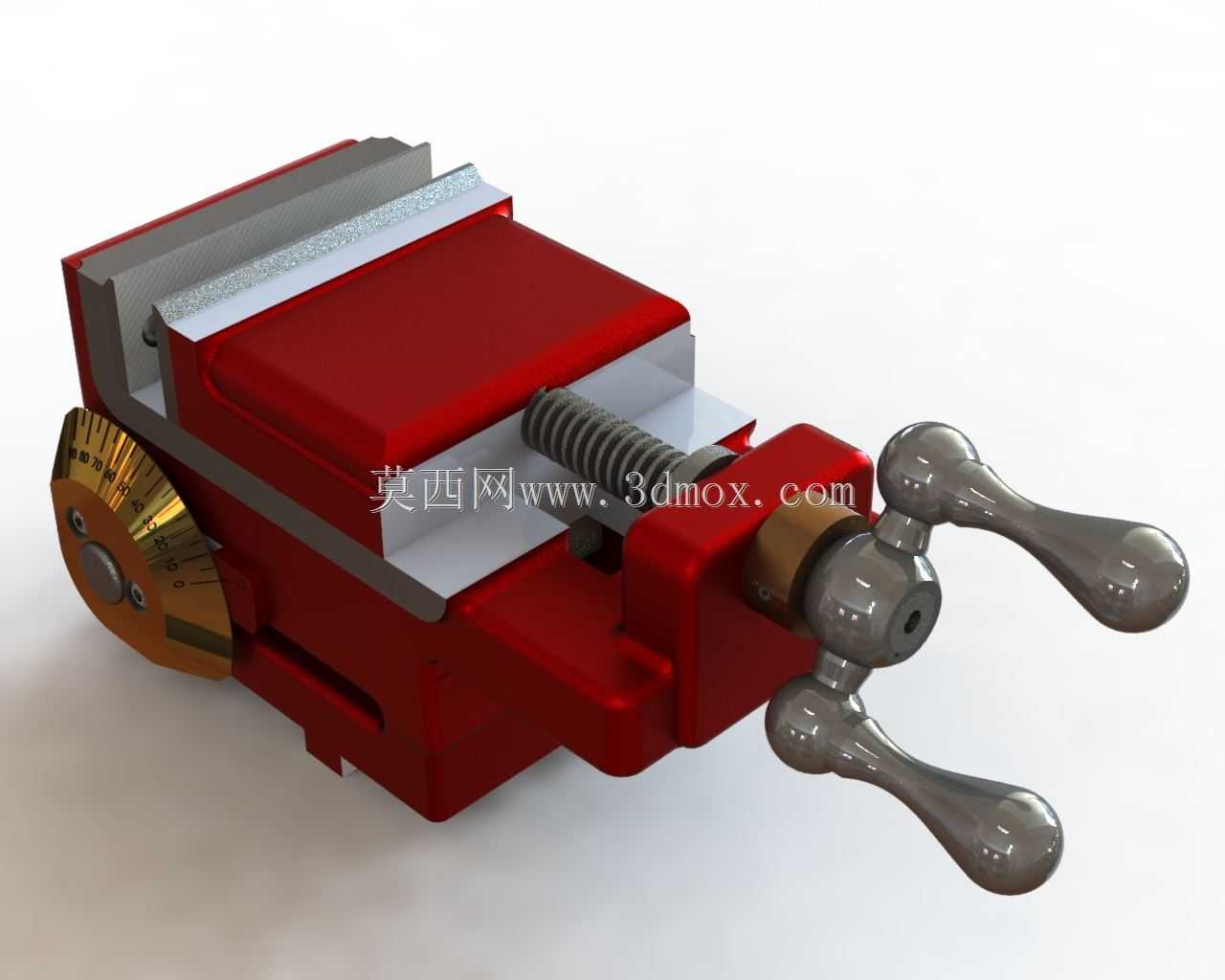

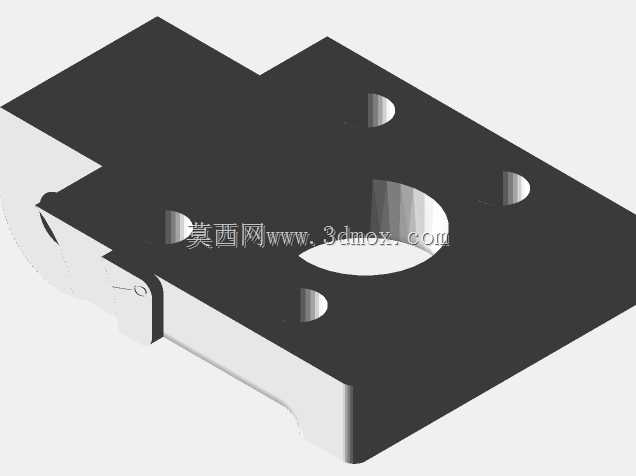

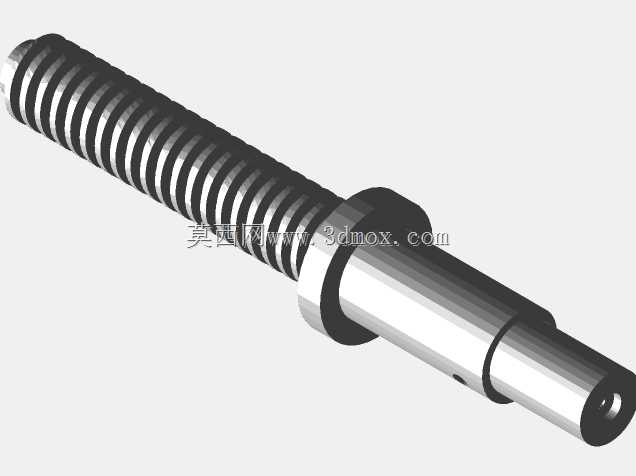

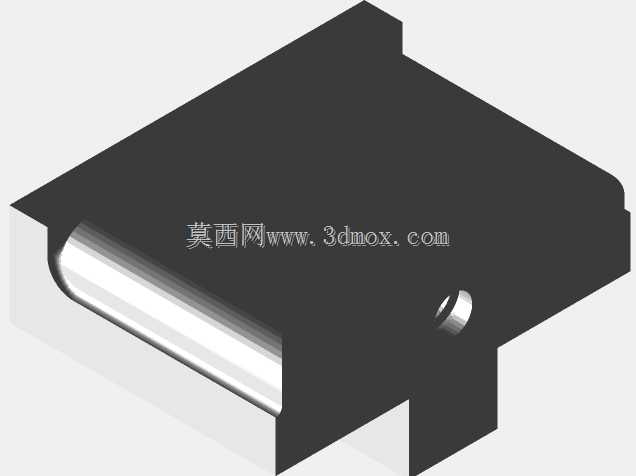

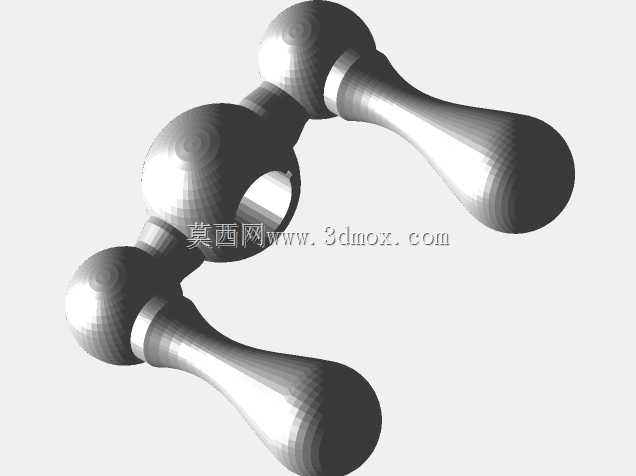

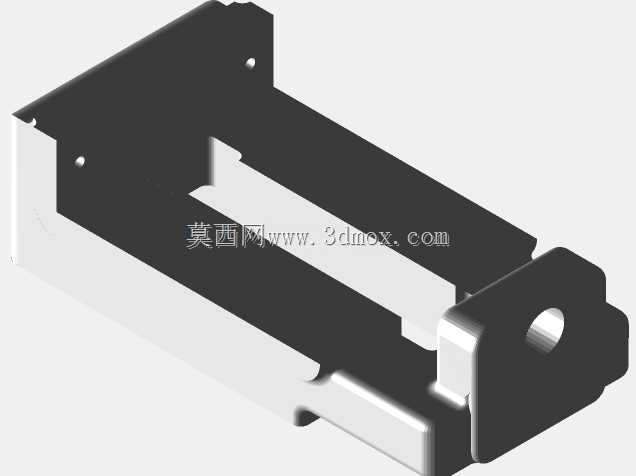

产品功能设计上，采用三球头手柄的螺旋进给结构，相比普通单手柄台钳，三球头设计能够在任意转动角度下都提供舒适的施力点，操作人员无需刻意调整手柄位置即可完成钳口的开合与锁紧操作，进给螺杆采用梯形螺纹设计，传动平稳、自锁性能可靠，夹持力充足且不会在磨削振动下出现松脱问题。钳身主体采用高强度铸铁一体铸造成型，经时效处理消除内应力，结构刚性充足，能够承受磨削加工时的往复振动与切削力，不会出现夹持变形问题。底部安装座设置有标准T型槽安装位，可直接适配磨床工作台的标准T型槽螺栓固定，安装边界与常规100mm口径平口钳兼容，无需对原有磨床工作台进行改造即可直接替换使用，整体外形紧凑，钳身最大开合距离适配小型精密零件的夹持需求，角度锁紧机构采用碟形弹簧压紧结构，锁紧后角度无偏移，重复定位精度可控制在0.02mm以内，能够满足精密研磨加工的精度要求。
