多款工业用异形支撑固定支架结构

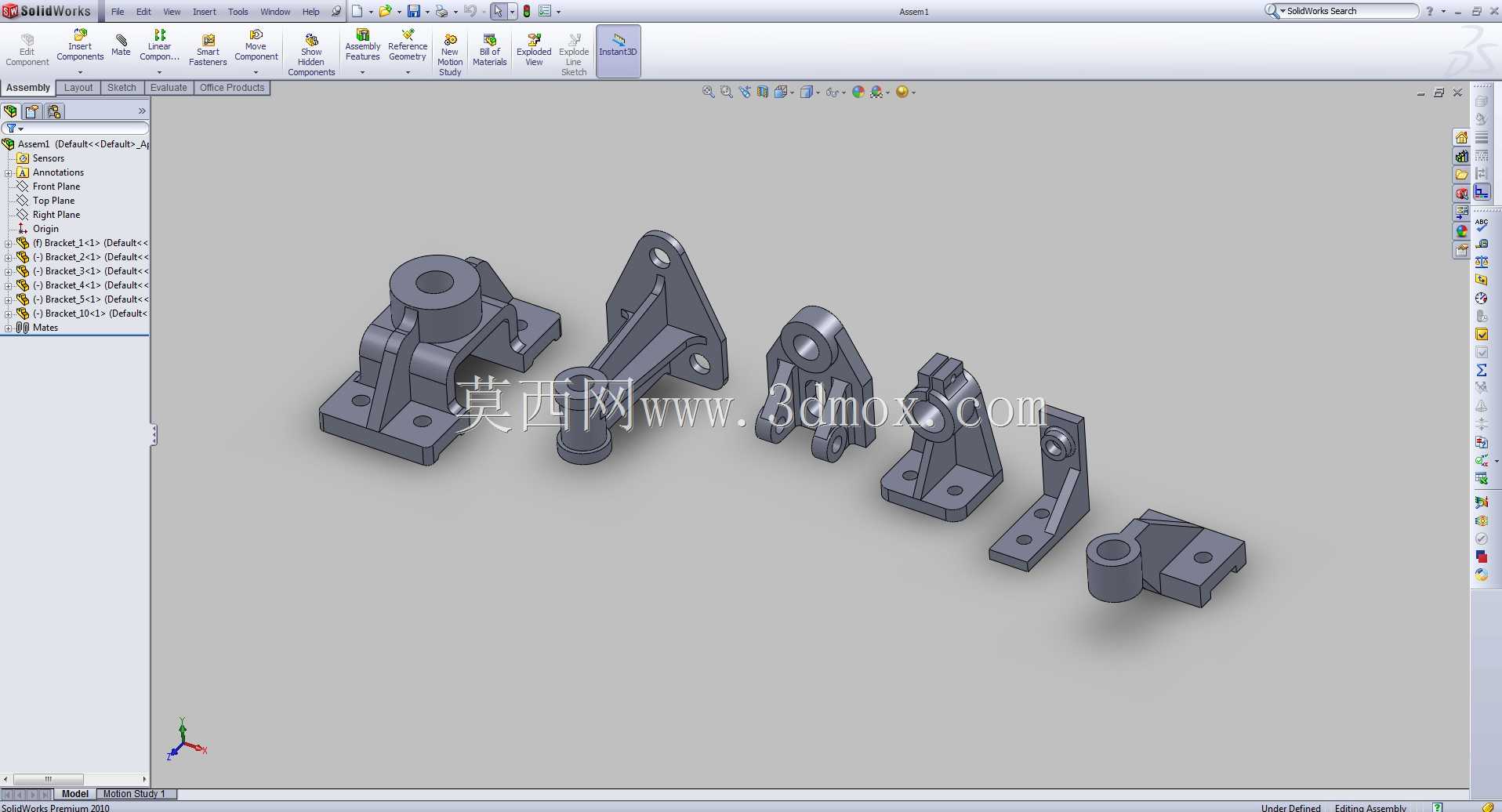

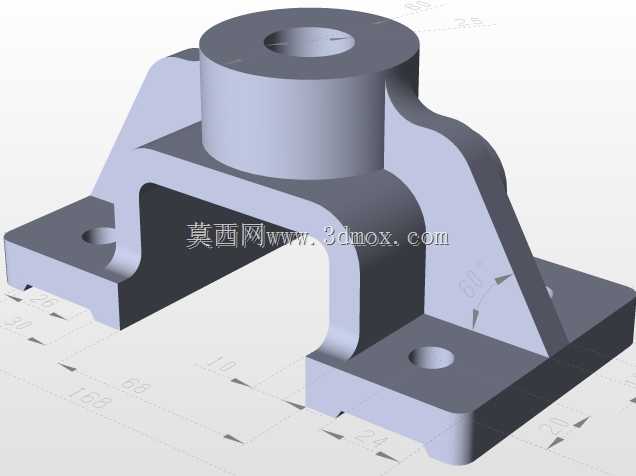

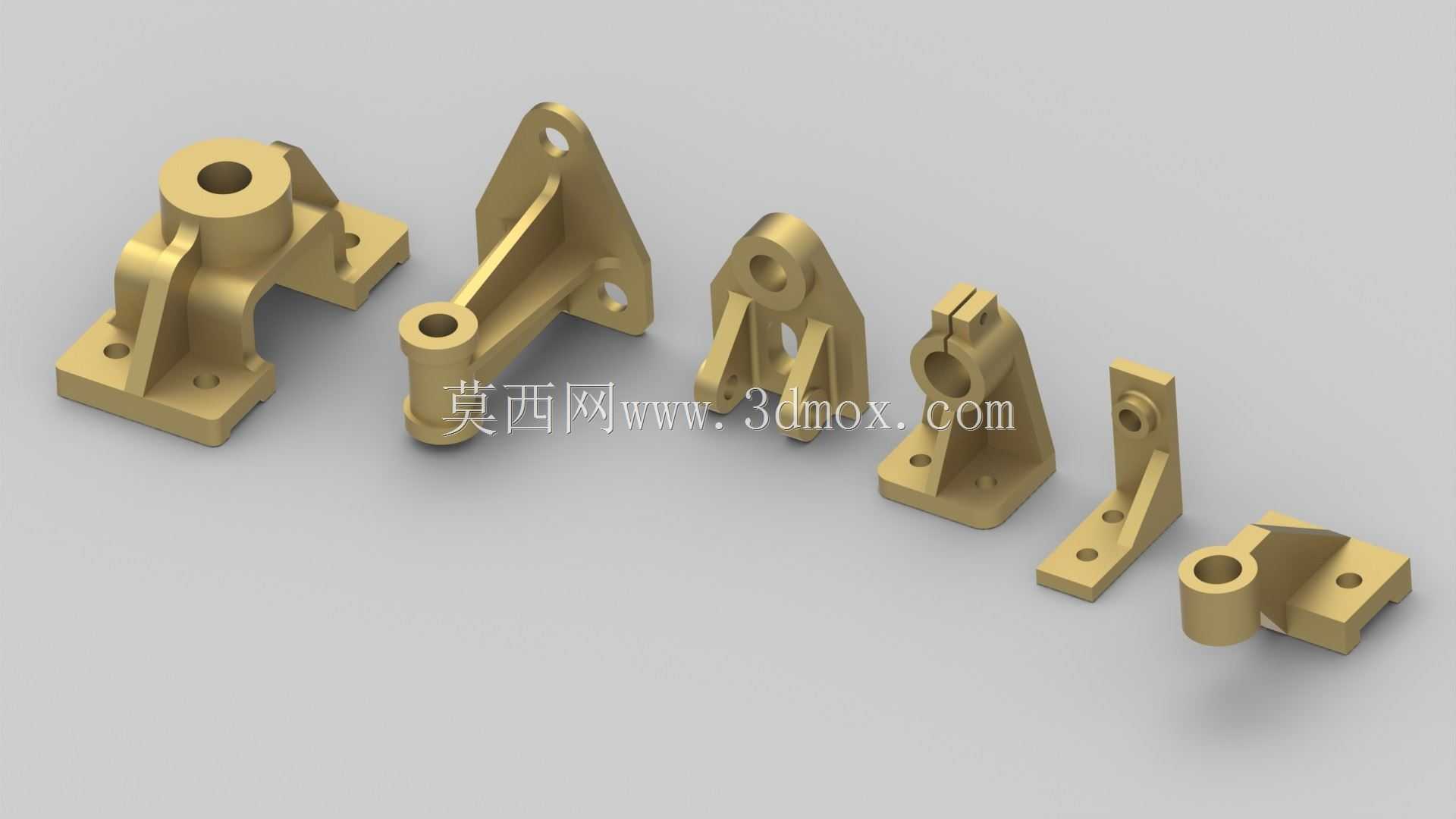

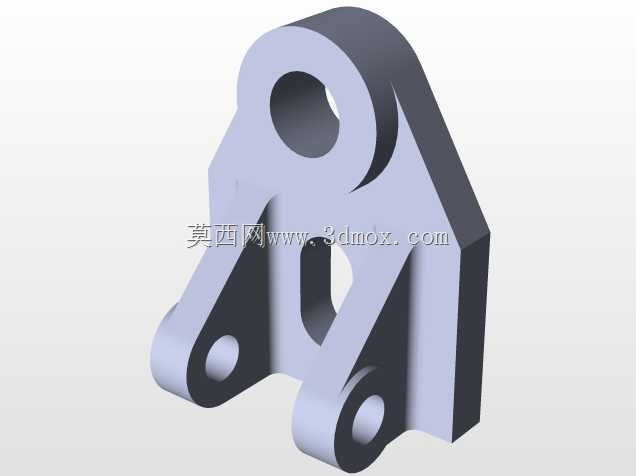

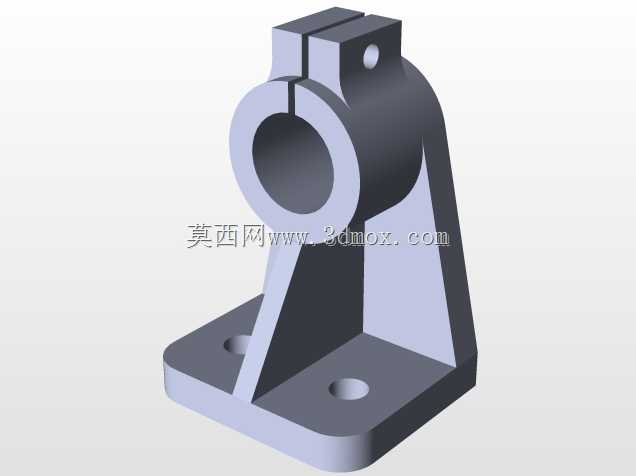

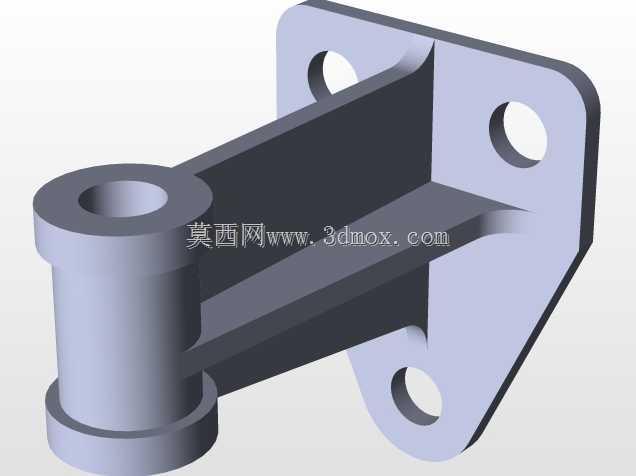

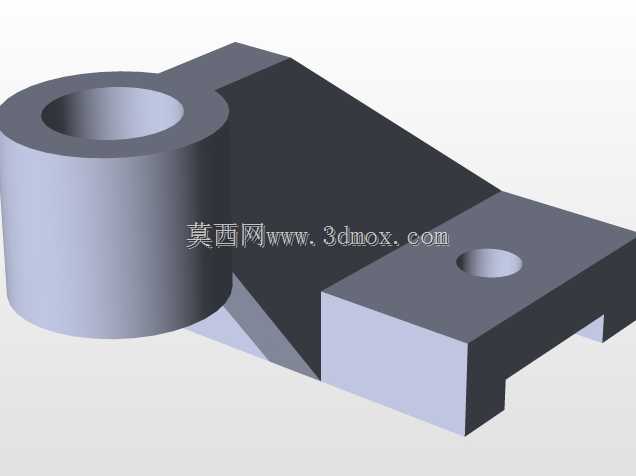

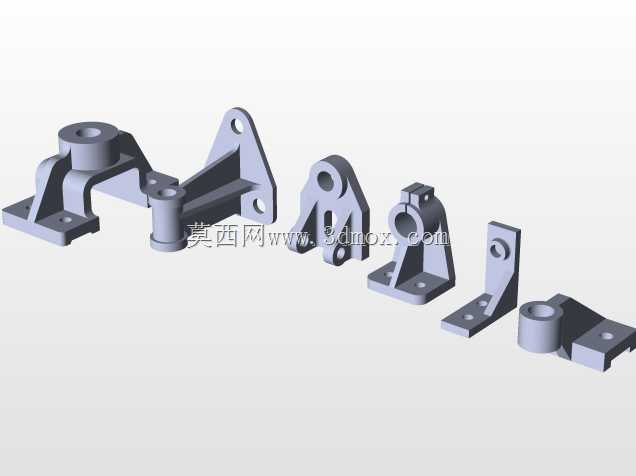

这类异形支撑固定支架广泛应用在各类工业生产设备、自动化输送线、机床辅具、小型动力装置的装配场景中，核心作用是为设备上的轴类零件、气动元件、传感模块、管路组件提供稳定的安装基准与结构支撑，抵消设备运行过程中产生的振动、侧向冲击力，避免被支撑部件出现位置偏移、运行抖动甚至结构脱落的问题，保障整套设备运行的稳定性与结构可靠性。不同构型的支架分别适配不同的安装空间与承载需求：带同轴通孔的凸台款支架，主要用于穿装固定转轴、导杆类零件，底部带安装孔的平板底座可以通过螺栓牢牢锁固在设备基板上，侧面的加强筋结构能够在不额外增加整体壁厚的前提下大幅提升结构抗弯折能力，避免长期受径向载荷出现根部断裂；三角构型的斜撑式支架，适合用于墙面或设备立面的悬臂类部件安装，三角形的稳定结构可以将悬臂端的载荷均匀分散到安装基面，减少应力集中点；带开槽夹紧结构的支架，多用于需要频繁调整安装高度或角度的杆件固定场景，通过锁紧螺栓即可实现对穿装杆件的夹紧与松脱，无需完全拆卸紧固件就能完成部件位置调整，适配设备调试阶段的位置校准需求；小型L型直角支架则多用于轻载部件的垂直面转接安装，为小尺寸的传感器、管路接头提供紧凑的安装固定位。在设计这类支架时，首先会根据被支撑部件的重量、运行时的动载荷大小确定主体的壁厚与加强筋布局，承载越大的支架其底座安装孔间距越大、连接筋厚度越厚，避免安装后出现结构形变；其次会严格匹配安装边界尺寸，底座的安装孔位会对应设备基板上的预留螺纹孔位置，支撑端的配合孔径、槽宽会与被固定部件的外径尺寸保持合理公差配合，既保证装配时的顺畅度，又避免配合间隙过大导致的装配松动；所有支架的边角位置都做了圆角过渡处理，既可以消除加工后的锐边避免装配时划伤操作人员，也能减少尖角位置的应力集中，提升支架的抗疲劳强度。不同构型的支架覆盖了从几牛到上千牛不等的承载需求，安装时仅需通过对应规格的螺栓穿过底座安装孔锁固即可，部分带定位销孔的支架还可以通过定位销实现快速定位，降低装配时的对位难度，提升现场装配效率。
