手动钻夹头松紧调节扳手结构设计

这款手动钻夹头调节扳手是台式钻床、手持电钻、铣钻床等孔加工设备的配套操作工具，主要用于钻夹头的松紧调节作业，实现钻头、铰刀、丝锥等孔加工刀具的装夹与拆卸，是机械加工车间、设备维修工位、家装施工场景中不可或缺的手动操作配件。在实际生产作业中，钻夹头需要通过锥面配合夹紧刀具柄部，仅靠手部力量无法提供足够的夹紧力矩，容易出现刀具打滑、加工偏摆甚至刀具飞出的安全隐患，这款扳手通过齿轮啮合传动的结构，能够将手部施加的扭矩放大，为钻夹头的锁紧环提供足够的旋转力矩，保证刀具装夹的同轴度与夹紧可靠性，同时在拆卸刀具时也能轻松松开锁紧结构，避免暴力敲击夹头造成的设备损伤。

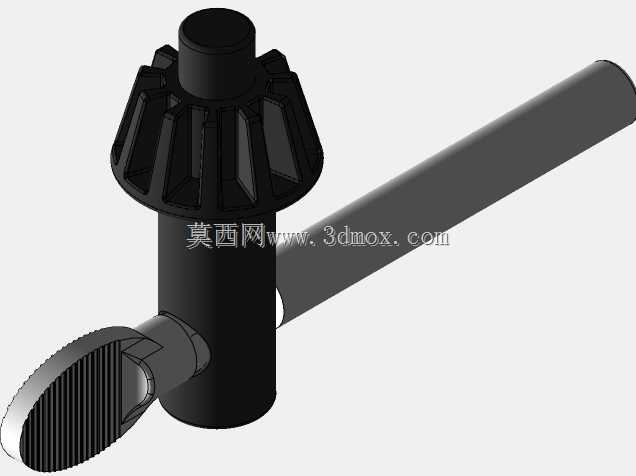

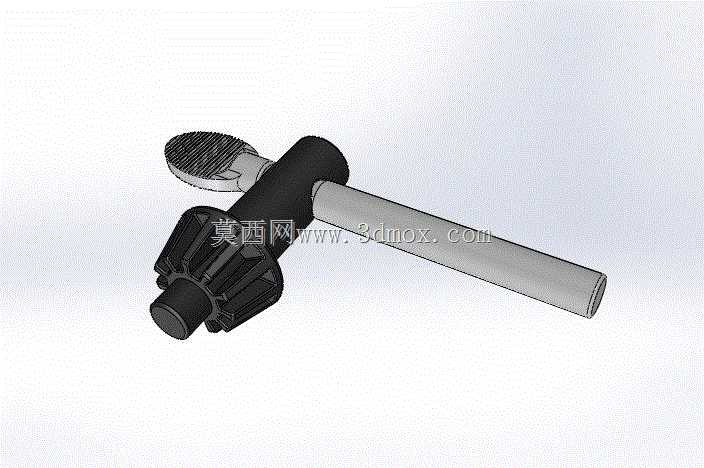

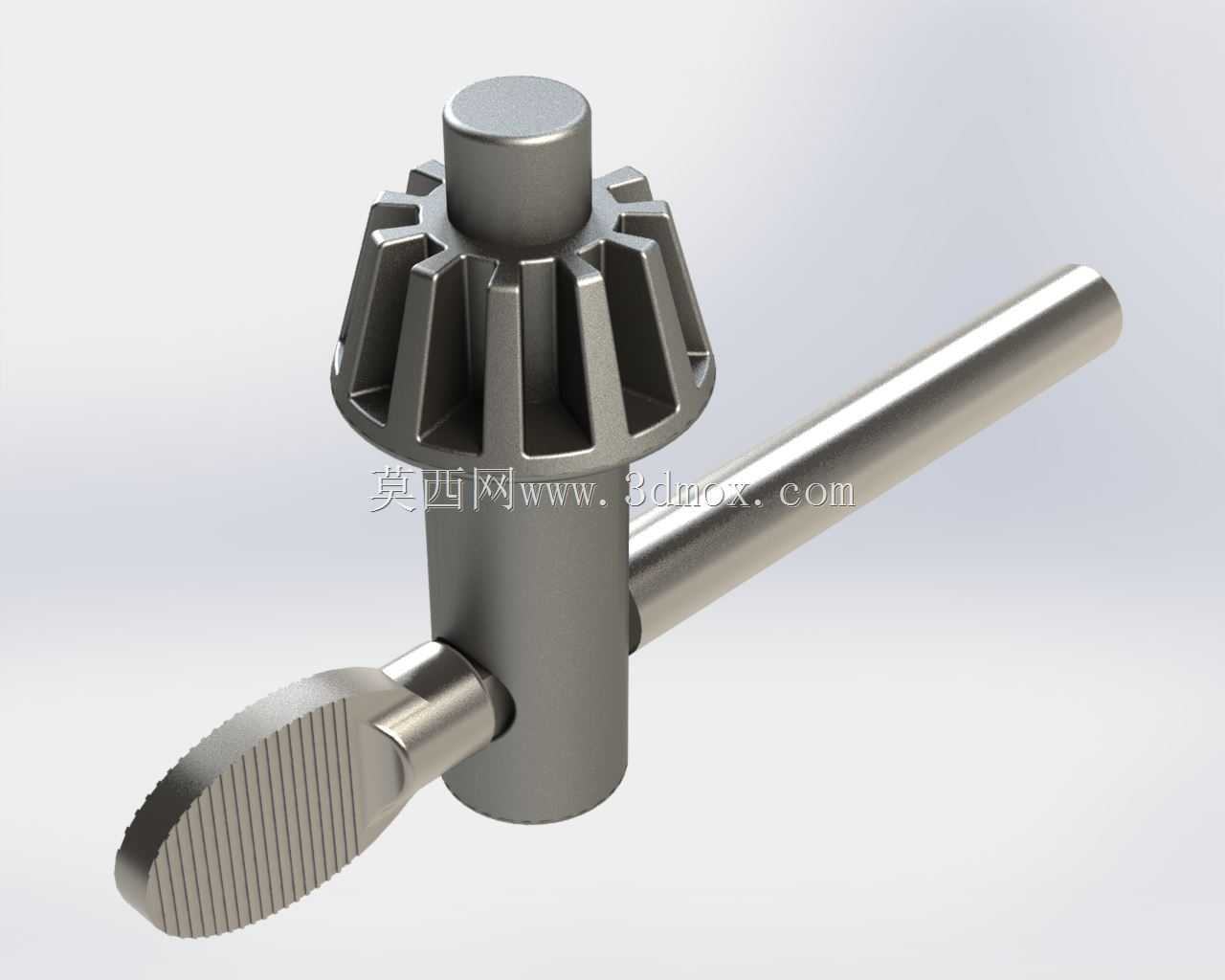

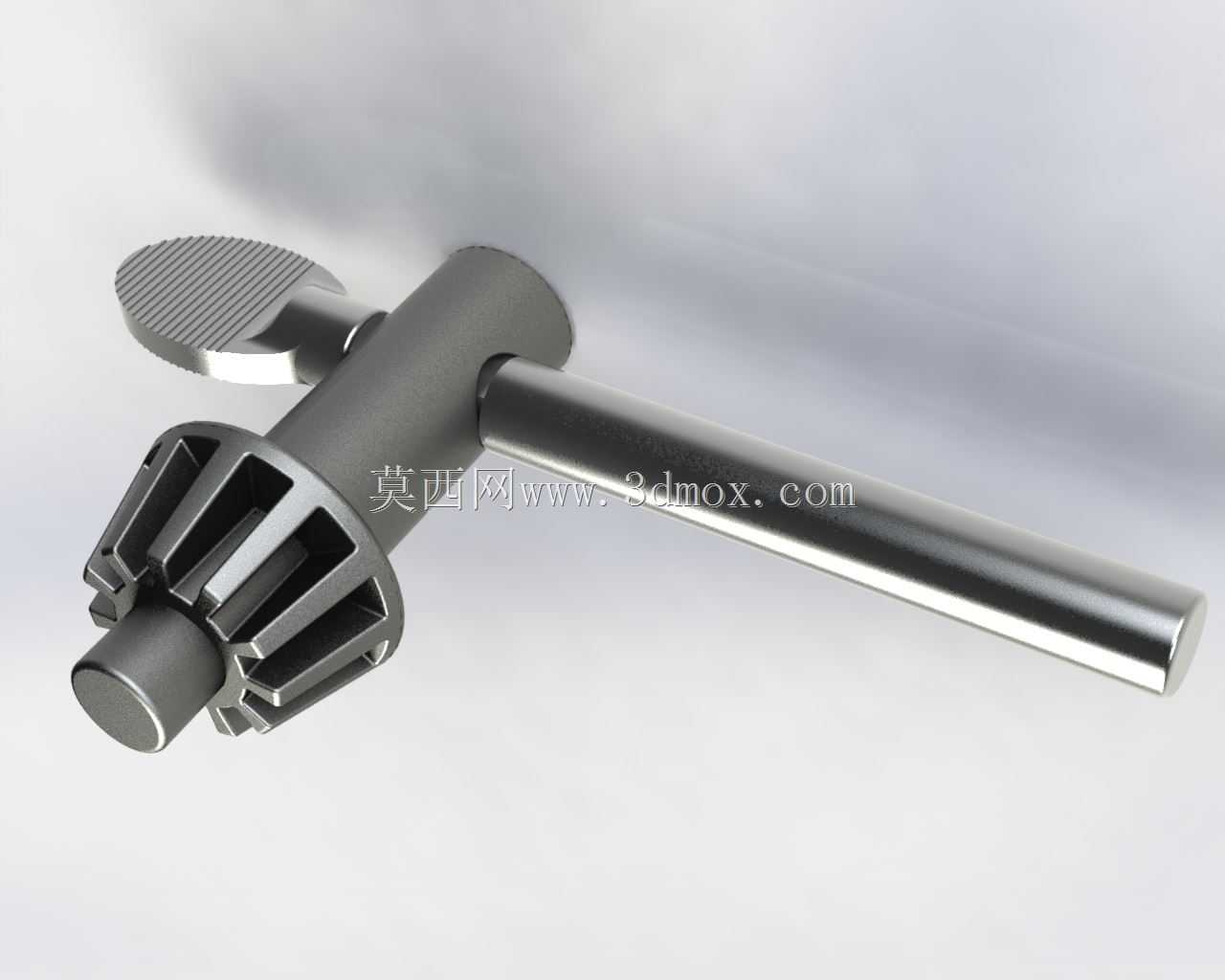

从产品功能特性来看，这款扳手采用T型结构布局，长杆作为主操作力臂，端部的伞形齿轮与钻夹头外圈的齿圈完全啮合，顶端的滚花旋钮可在初步啮合时辅助定位，避免齿轮对位偏差造成的齿面磨损。设计过程中充分考虑了手动操作的人机工程学，力臂长度经过反复校核，既保证操作时能够输出足够的锁紧力矩，又不会因为力臂过长导致夹头齿圈过载崩齿，操作杆的直径适配成年男性的手部握持尺寸，表面光滑无锐边，长时间操作也不会造成手部磨伤。啮合齿轮的齿形采用渐开线短齿设计，齿部经过强度强化，能够承受反复的冲击载荷，避免频繁使用后出现断齿、滑齿的问题，齿轮与操作杆的连接部位采用过盈配合加横向销钉固定，能够承受大扭矩下的剪切力，杜绝使用过程中齿轮脱落的风险。

在外形尺寸与安装边界设计上，这款扳手的齿轮参数匹配市面上绝大多数13mm、16mm规格的标准手动钻夹头，齿顶圆直径、齿距参数完全符合通用夹头的齿圈配套标准，无需额外改装即可直接适配多数台钻、手电钻的夹头结构。操作杆的长度控制在合理区间，既不会因为过长导致操作时与设备工作台、工件发生干涉，也不会因为过短造成操作费力，整体结构紧凑，可直接放入工具箱的工具槽内，携带与收纳都十分方便。顶端的滚花头直径略大于杆身直径，在对位啮合时可以用手指按压定位，让齿轮快速对准夹头齿圈，提升操作效率，整体结构没有多余的突出部件，操作时不会勾挂工作服或者周边管线，适配车间复杂的作业环境。
