板材辊弯成型加工专用设备结构设计

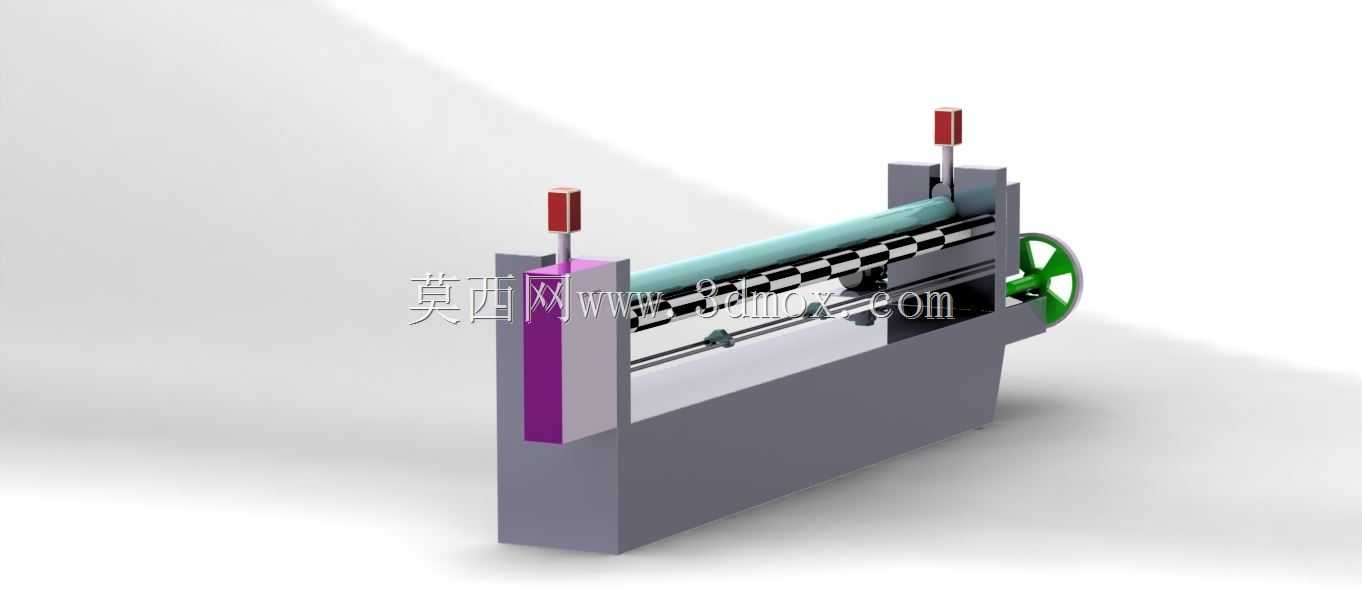

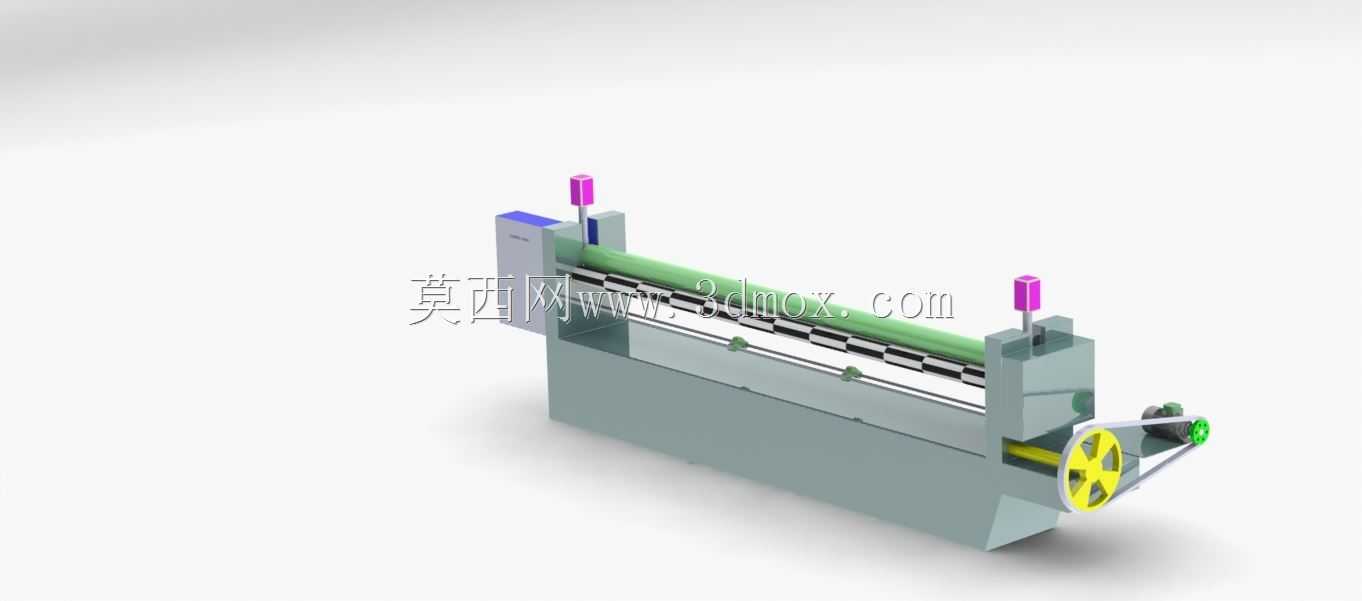

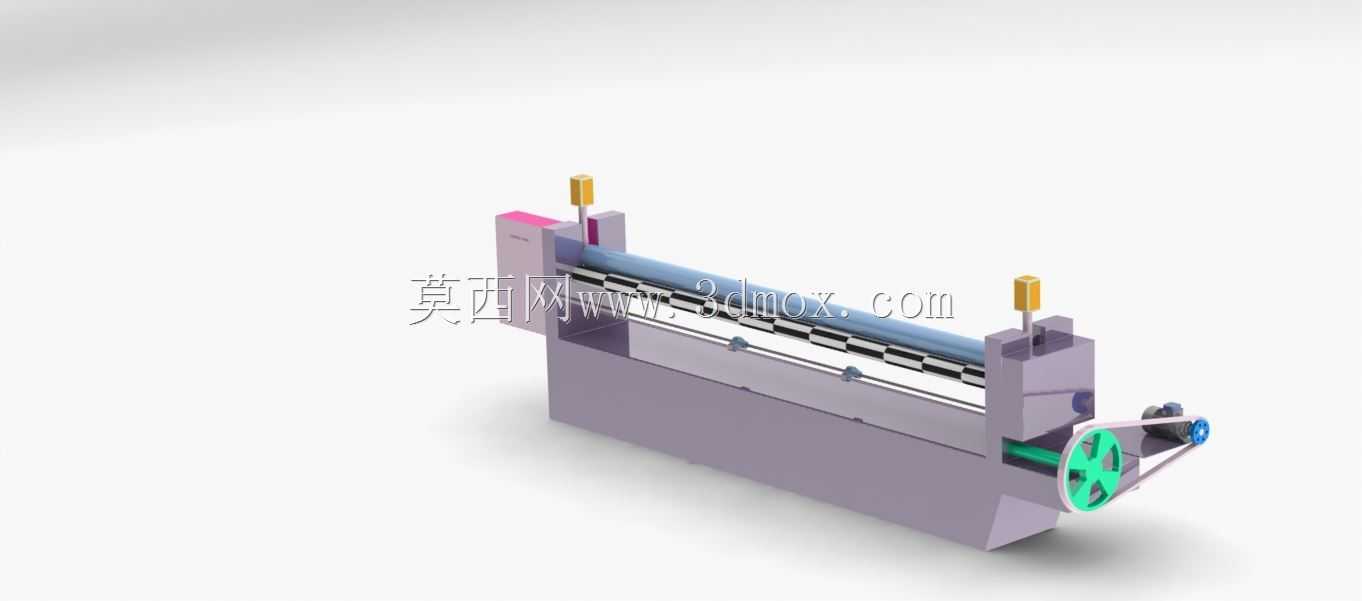

该辊弯设备主要面向金属板材深加工生产场景，可适配ACP复合板材、GI镀锌板材、常规铝板等多种常见金属及复合板材的连续轧制弯曲作业，在钣金加工、金属围护构件生产、装饰板材成型、通用五金配件预制等生产环节中承担核心成型工序，能够将平直的带状或定尺板材通过连续辊压作用，加工成具备指定曲率弧度的成型工件，替代传统分段压弯、人工敲制的低效加工方式，大幅提升弧形板材构件的加工精度与生产效率。设备整体采用卧式长床身布局，底部为一体式厚重铸造基座，可在辊压作业过程中提供足够的结构刚性，抵消辊压成型时板材对辊组的反向作用力，避免机身出现形变偏移，保障长尺寸板材加工过程中的成型精度一致性。设备核心作业单元为平行布置的上下成型辊组，辊身长度可适配常规幅宽的板材进料需求，辊轴两端配备可手动调节的升降调压机构，顶部设置带防滑握柄的调节手轮，操作人员可根据待加工板材的实际厚度、材质硬度以及目标成型曲率，灵活调整上下辊之间的压合间隙与辊压压力，适配不同参数板材的加工需求。设备侧端配备大直径手动传动轮，可通过齿轮传动结构驱动下辊组匀速转动，带动夹在辊缝间的板材持续向前进给，在辊面压力的持续作用下让板材产生均匀的塑性弯曲变形，也可根据生产需求外接动力驱动单元，实现连续自动化进料作业。在安装边界方面，设备整体沿进料方向为长条形布局，机身宽度控制在常规工业车间通道可通行的尺寸范围内，底部预留有标准设备安装地脚孔位，可直接固定在混凝土生产车间地面上，无需额外搭建复杂安装基座，进料端与出料端可根据生产线布局对接板材上料架、成品接料台等配套辅机，适配单机作业或接入连续板材加工生产线使用。设备两侧设置有立式导向限位结构，可在板材进料过程中限制板材的横向偏移，避免板材在辊压过程中出现走偏、扭曲等问题，保障成型后工件的弧度均匀性与边线直线度，针对不同幅宽的板材，还可调整导向结构的横向位置，兼容多规格板材的加工需求。
