立式手动液压起重顶升工具结构设计

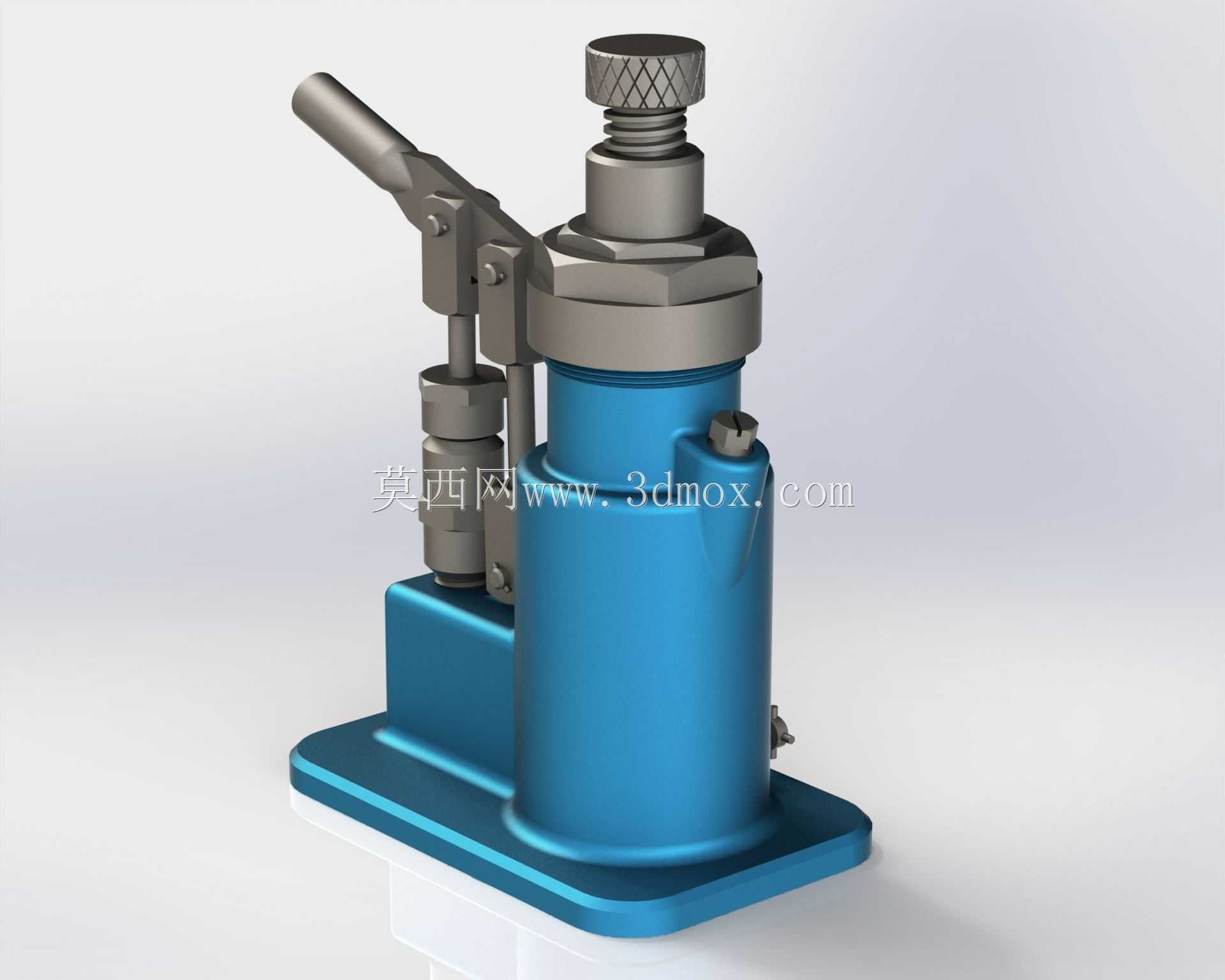

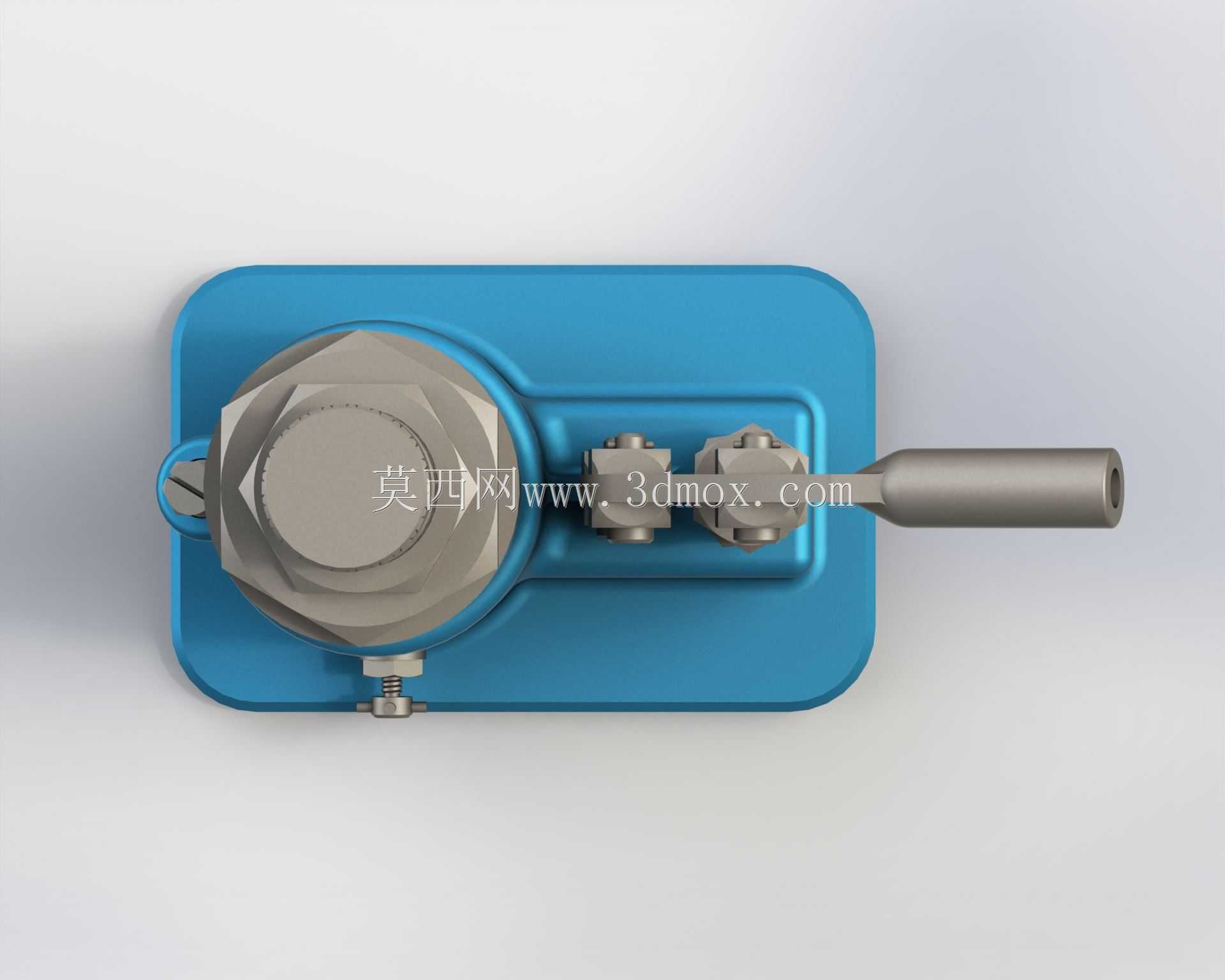

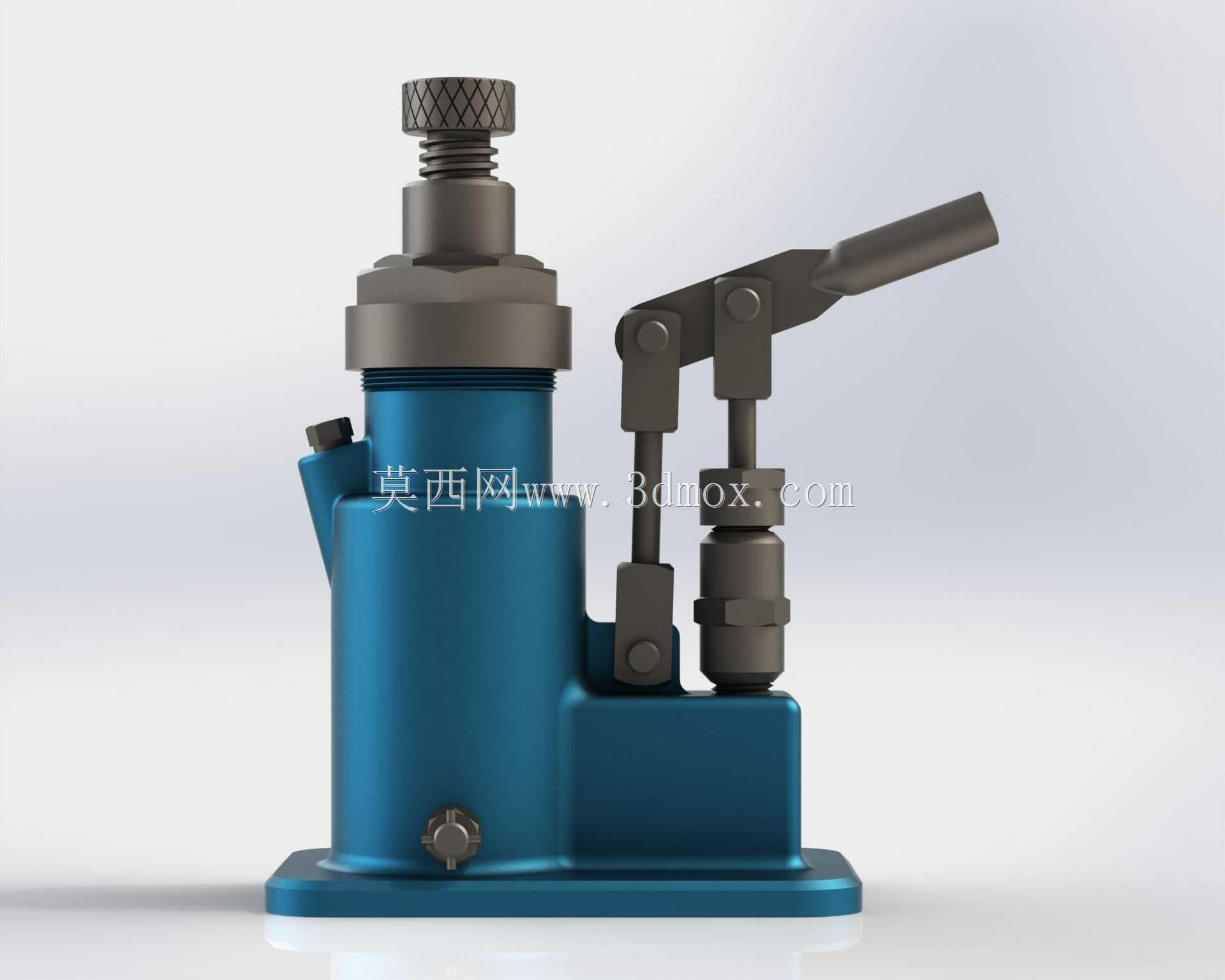

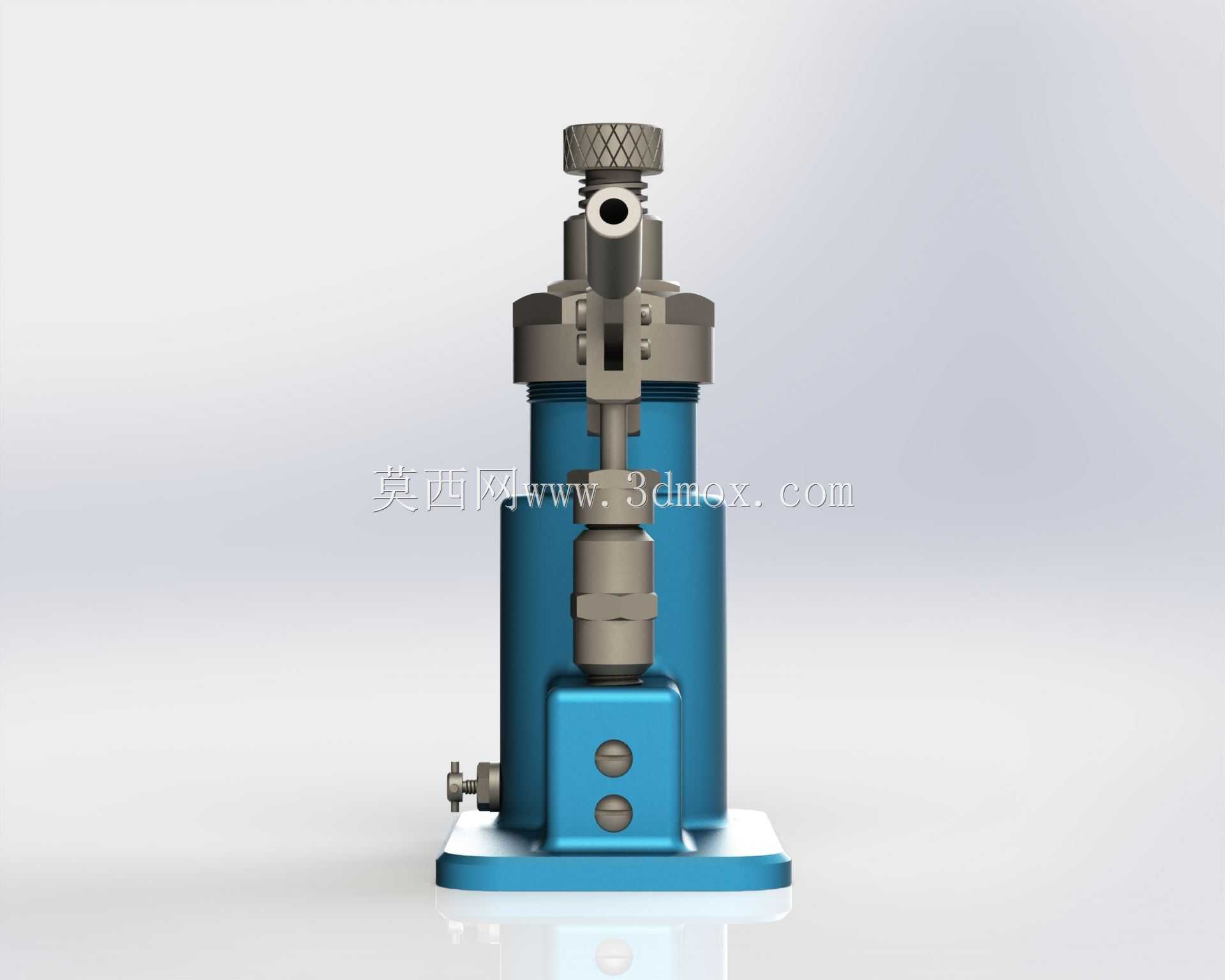

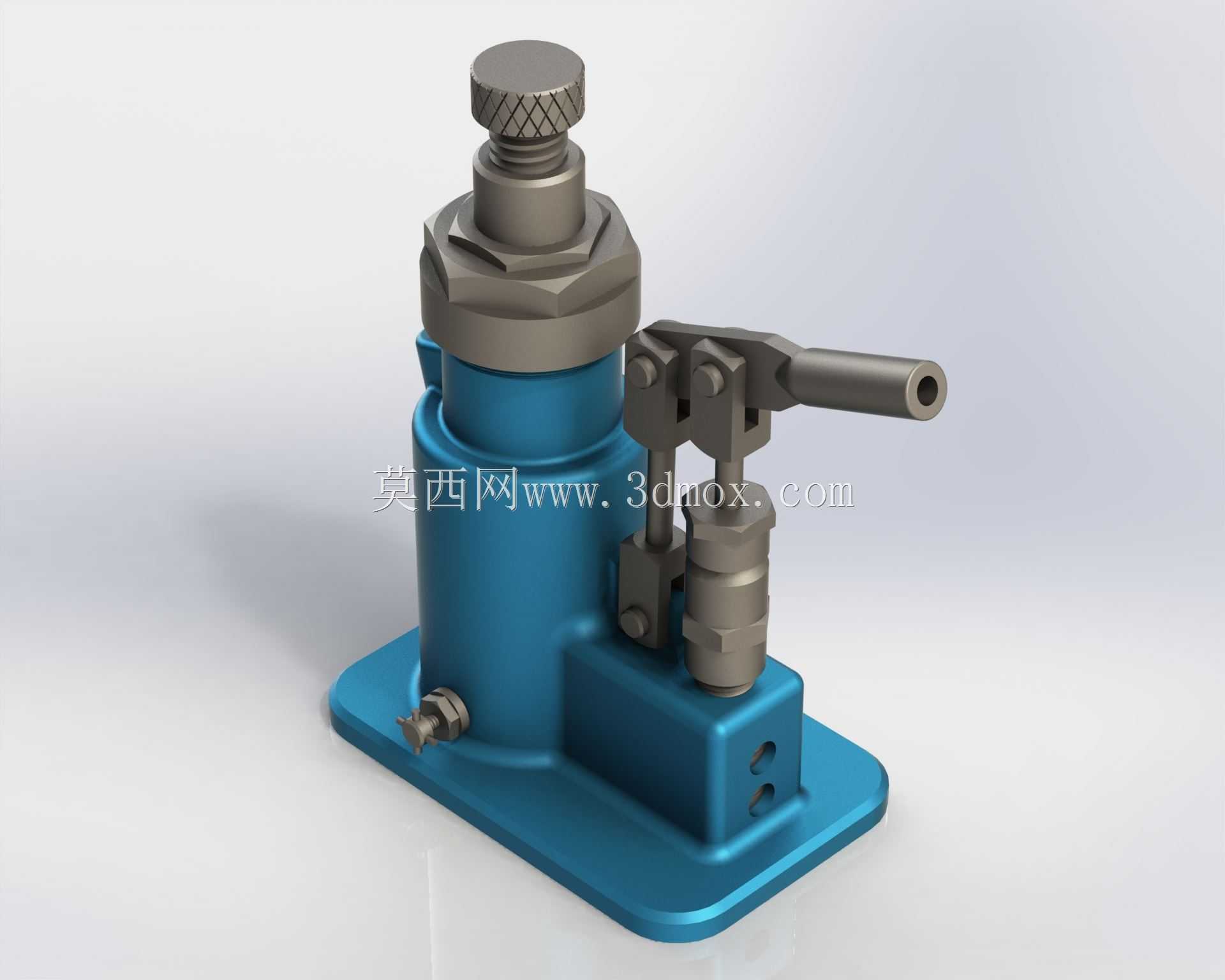

这款立式手动液压顶升工具，是面向小型起重作业场景开发的实用型液压机具，广泛应用于机动车维修换胎、小型设备安装调平、重物短距离顶升移位、轻型构件装配对位等日常作业场景，在汽修门店、设备运维班组、小型加工车间、户外应急抢修等场景中都能发挥核心作用，能够在狭小作业空间内完成数吨级重物的平稳顶升，无需外接动力源，完全依靠手动操作即可完成全部作业流程，适配无电源供应的野外、 roadside 等复杂作业环境。从功能特性来看，该工具采用单作用柱塞式液压结构，通过手动压杆的往复摆动驱动低压柱塞泵向高压油缸内注油，利用帕斯卡原理实现力的放大，仅需施加较小的手动操作力即可获得数吨级的顶升输出力，顶部设置的可调螺纹撑帽能够在不启动液压顶升的前提下，微调初始接触高度，适配不同顶升间隙的作业需求，油缸侧面集成的溢流卸荷结构，能够在顶升作业完成后缓慢释放油压，带动顶升柱塞平稳回落，避免重物突然下坠引发的安全风险，底座采用加宽一体式铸钢结构，大幅提升与支撑面的接触面积，降低单位面积压强，防止作业过程中底座下陷倾斜，保障顶升作业的稳定性。从设计思路层面，这款产品在结构布局上采用了集成化设计思路，将手动压杆、柱塞泵、高压油缸、卸荷阀、储油腔全部集成在同一主体结构上，摒弃了分体式液压工具的外接管路设计，既减少了液压油泄漏的风险点，也大幅缩小了设备的整体体积，让工具更便于携带和收纳；操作部件的布局充分考虑了人机工程学，手动压杆的摆动角度设置在人手舒适操作的区间内，卸荷旋钮的位置设置在操作人员无需弯腰即可触碰的位置，顶部的防滑滚花撑帽能够增加与被顶升重物接触面的摩擦力，避免顶升过程中出现打滑偏移。从外形尺寸与安装边界来看，这款立式液压顶升工具整体采用紧凑立式布局，底座为带安装孔的方形平板结构，可通过螺栓将设备临时固定在支撑平台上，也可直接放置在平整硬质地面上使用，整体高度处于同吨位级别产品的常规区间，最小收缩高度能够适配多数家用轿车、轻型货车的底盘间隙，最大顶升高度覆盖日常小型起重作业的常规行程需求，整体外轮廓无突出尖锐结构，在狭小的车底空间、设备间隙内操作时不会剐蹭周边构件，手动压杆采用可拆卸设计，收纳时可将压杆取下进一步缩小收纳体积，便于放置在车载工具箱、班组工具柜内存储。
