剪式车载起重支撑装置结构设计

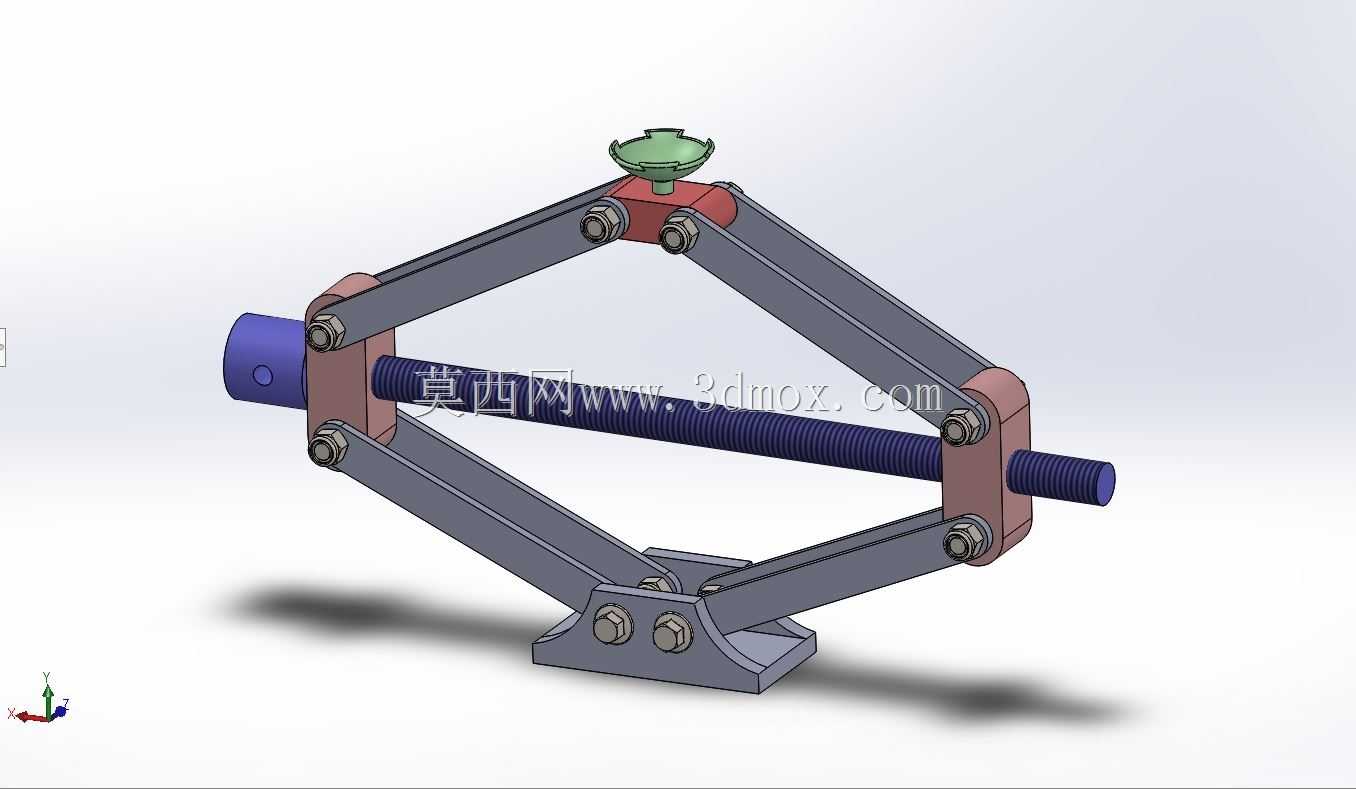

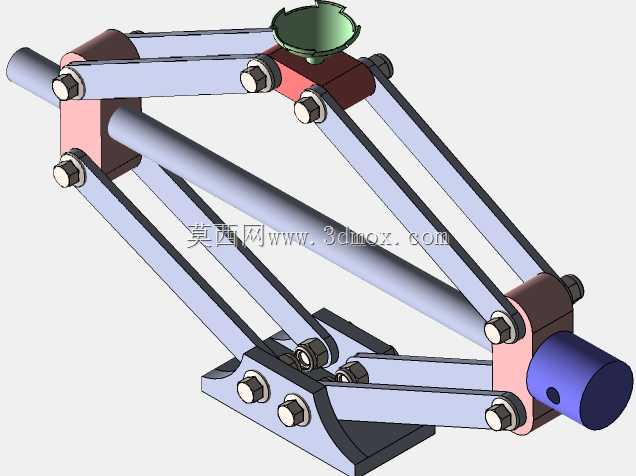

该剪式起重支撑装置主要面向民用车辆应急维修场景，是私家车辆、轻型商用车辆常备的车载应急工具，核心应用场景覆盖户外道路轮胎更换、底盘简易检修、车辆底部小件拆装等需要临时抬升车身的作业环节，能够在无外接动力的条件下，依靠人力操作完成车辆局部的稳定抬升与支撑，为作业人员留出足够的底部操作空间，适配绝大多数家用轿车、城市SUV等轻型乘用车的底盘顶升需求。从实际用途来看，该装置依靠菱形剪臂的开合运动实现垂直方向的高度变化，配合中部的螺纹传动副传递操作力矩，操作人员仅需使用配套摇柄转动端部的传动螺杆，即可带动两组对称布置的剪臂绕铰接点同步收拢或展开，平稳调整顶升端的垂直高度，整个作业过程无需额外动力源，单人即可独立完成操作，对作业场地没有特殊要求，无论是平整的铺装路面还是硬质非铺装路面都可稳定放置使用。从功能特性来看，该装置采用对称式剪臂受力结构，顶升作业过程中承重载荷会均匀分散到四组剪臂与上下铰接点上，避免单侧受力过载引发的结构变形或失稳风险；底部支撑座采用加宽平底设计，增大与地面的接触面积，降低单位面积压强，防止软质路面上出现支撑下陷的问题；顶部承托端设置了弧形贴合面与防滑限位结构，能够与车辆底盘的指定顶升点位紧密贴合，避免顶升过程中出现滑脱移位的安全隐患；传动螺杆采用梯形螺纹设计，具备良好的自锁性能，当抬升到指定高度停止操作时，螺纹副可自动锁止当前位置，不会因承重载荷出现自动回缩滑落的问题，充分保障作业过程的安全性。从设计思路来看，整体结构完全遵循轻量化与便携性的设计原则，所有铰接点均采用标准紧固件连接，既保证了转动灵活性，也便于后期的维护与零件更换；剪臂采用等长对称设计，加工工艺简单，装配难度低，收拢状态下整体厚度较薄，可轻松放入车辆后备箱的工具储物槽内，不会占用过多储物空间；整体结构没有复杂的液压或电控组件，故障率极低，即使长期放置在车载环境中经历高低温变化，也不会出现漏油、电路失效等问题，环境适应性极强。从外形尺寸与安装边界来看，该装置收拢状态下整体高度较低，能够轻松伸入多数家用轿车的底盘下方，完全展开后的最大顶升高度可满足轻型乘用车轮胎完全离地的作业需求，底部支撑座的横向与纵向跨度经过合理匹配，在最大顶升高度下依然能保持足够的支撑稳定性，不会出现重心偏移侧翻的问题；顶部承托端的尺寸适配车辆底盘通用顶升加强筋的位置，无需额外改装即可直接对位使用，操作门槛极低。
