DIY数控设备高精度直线进给Z轴结构

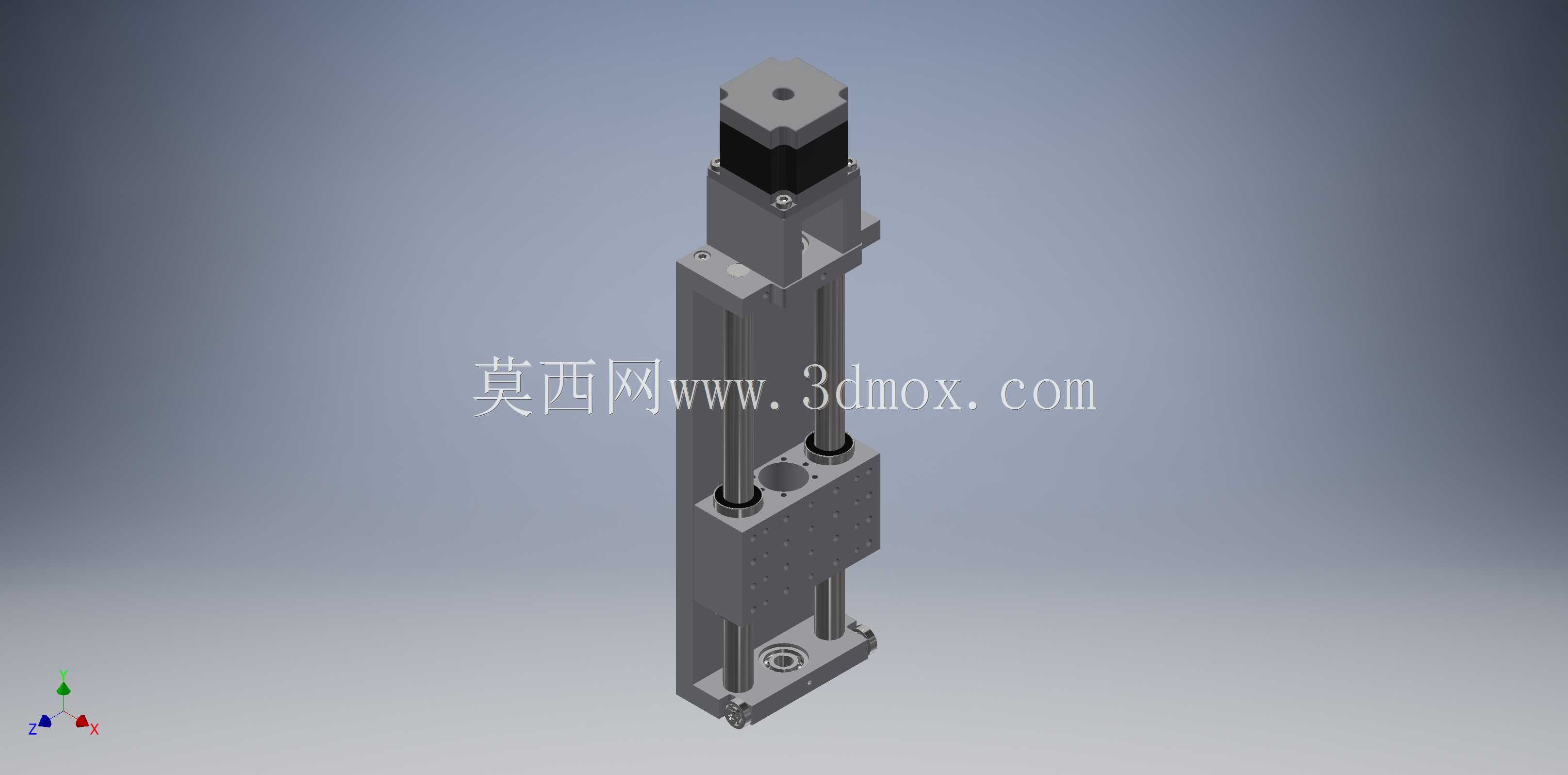

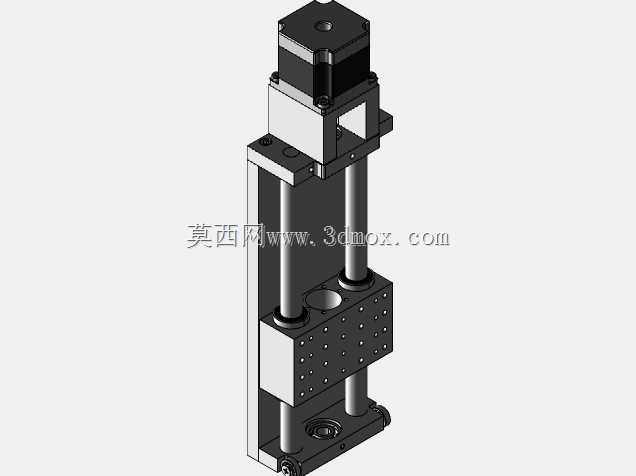

这款Z轴进给结构主要面向小型DIY数控加工设备的搭建场景，可适配桌面级雕刻机、小型数控铣床、微型精雕设备的垂直方向进给需求，也可用于小型自动化点胶设备、桌面级3D打印改装设备的Z向运动单元，满足个人DIY爱好者、小型工坊非标设备搭建的垂直传动需求。该结构承担设备加工过程中Z方向的精准位移功能，可带动加工主轴、作业头完成垂直方向的进给、抬刀、下刀动作，保障加工过程中Z向位置的精准控制，避免加工过程中出现窜动、位移偏差导致的加工精度不足问题。结构采用双光轴直线导向搭配丝杠传动的经典布局，双平行光轴作为导向支撑，可承受加工过程中产生的径向切削力，减少滑台运动过程中的偏摆，提升运动过程的稳定性；顶部集成驱动安装位，可直接适配标准规格的步进电机，无需额外设计转接结构，降低DIY搭建的加工难度；滑台台面预留多组规则排列的安装螺孔，可直接固定主轴夹具、作业头安装座等功能部件，安装孔位采用通用间距设计，适配市面常见的小型加工主轴、点胶阀等部件的安装尺寸。设计过程中优先考虑DIY场景的加工与装配便利性，所有安装孔位均采用标准公制螺纹规格，零件外形规整无复杂曲面，普通爱好者可通过线切割、简易铣削加工完成自制零件的制作，装配过程无需专用工装，依靠通用内六角扳手即可完成整机组装；导向轴两端采用固定座锁紧结构，可根据装配需求调整导向轴的平行度，补偿零件加工带来的微小误差，降低装配难度。结构整体采用立式长条形布局，安装底座位于结构最下端，可直接固定在设备的龙门横梁或者床身台面上，安装边界规整，横向占用空间小，适配小型桌面设备的紧凑安装空间需求；滑台的有效行程覆盖小型DIY数控设备的常用加工深度需求，可满足软金属、塑料、木材等常见DIY加工材料的Z向进给行程要求，运动过程中滑台与导向轴之间采用直线轴承配合，运动阻力小，进给动作顺滑无卡顿，可适配细分驱动的步进电机控制方案，实现微米级的进给精度控制，满足小型零件的精细加工需求。
