曲柄滑块式手动冲压四杆联动机构

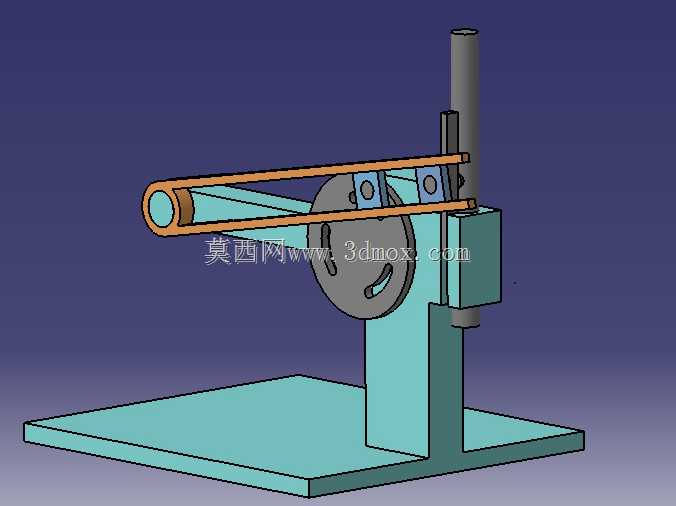

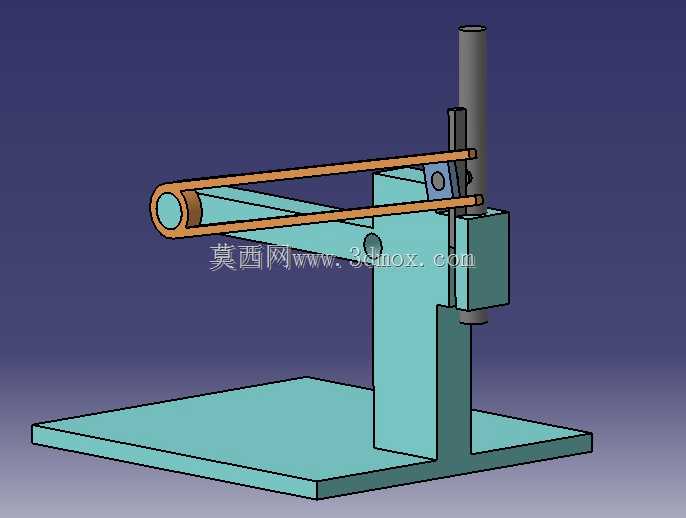

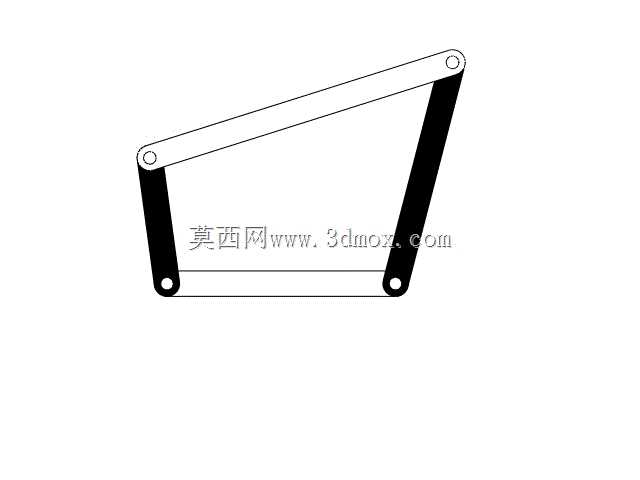

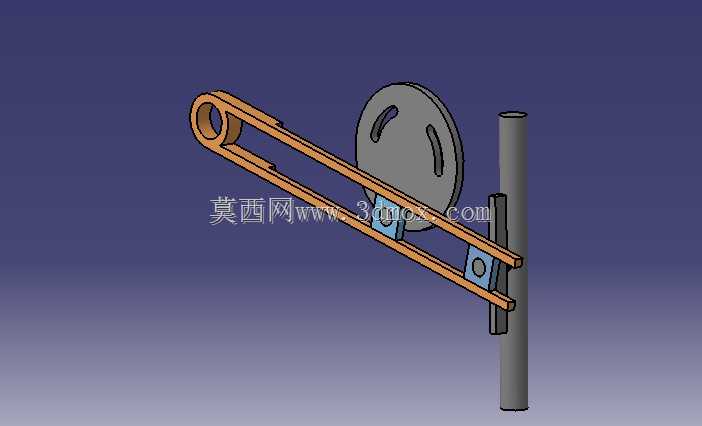

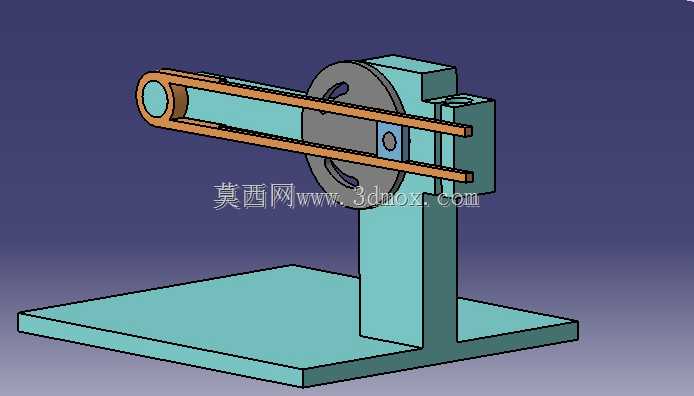

该款四杆联动机构是典型的平面连杆传动结构，核心通过固定机架作为安装基准，将原动件的旋转运动转化为末端执行件的直线往复运动，广泛应用于小型手动冲压工位、教学演示实验台、轻载间歇进给装置等场景，可完成薄料冲裁、压印打标、简易铆接、工件定位顶紧等轻负载作业，适配小批量手工生产、职业院校机械原理教学、非标设备末端执行单元拓展等实际使用需求。整套机构采用L型一体式铸造机架作为承载主体，底部方形安装平板预留了多组螺栓固定孔位，可直接通过T型螺栓固定在标准工作台台面，安装边界可适配多数常规钳工台、实验操作台的台面尺寸，无需额外定制转接安装板，机架竖直支撑臂与底部平板采用加强筋过渡结构，可承受往复运动带来的侧向冲击力，避免长期运行出现机架形变偏移。机构的原动件为带驱动槽的圆形转盘，转盘上预留了不同偏心距的销轴安装孔位，使用者可根据所需的滑块行程调整连杆铰接点位置，实现不同行程规格的输出切换，适配不同作业高度的加工需求。连接原动件与竖直滑块的长连杆采用双片平行夹板结构，铰接位置采用耐磨衬套设计，可降低长期往复转动带来的铰接磨损，延长机构整体使用寿命，竖直方向的滑动导套采用分体式夹持结构，可根据末端执行件的杆径调整夹持范围，适配不同规格的冲头、压头、顶杆等执行配件。整套机构的设计思路围绕运动转换的可靠性与可调性展开，通过固定连杆作为机架约束其余构件的运动自由度，利用铰接点的位置变化实现不同的运动输出特性，既可以作为独立的手动作业单元使用，也可作为功能模块集成到小型自动化生产线中，完成间歇性的直线往复动作，整体结构无复杂电控元件，纯机械传动的结构具备极高的运行稳定性，维护成本极低，无需专业人员即可完成日常的润滑与配件更换作业，在轻载作业场景下可替代部分小型气动冲压设备，降低生产环节的气源配套成本。
