管线式高剪切均质乳化设备结构设计

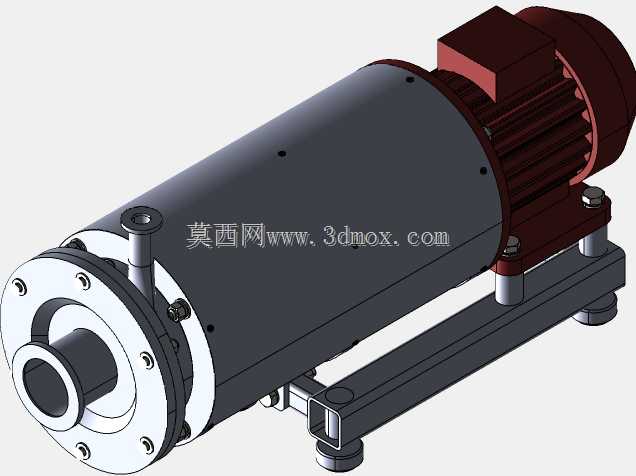

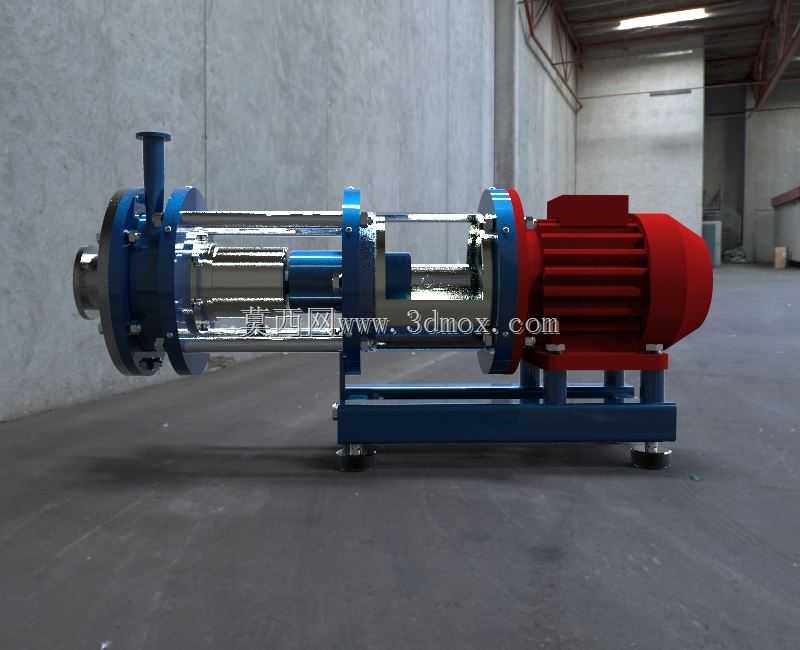

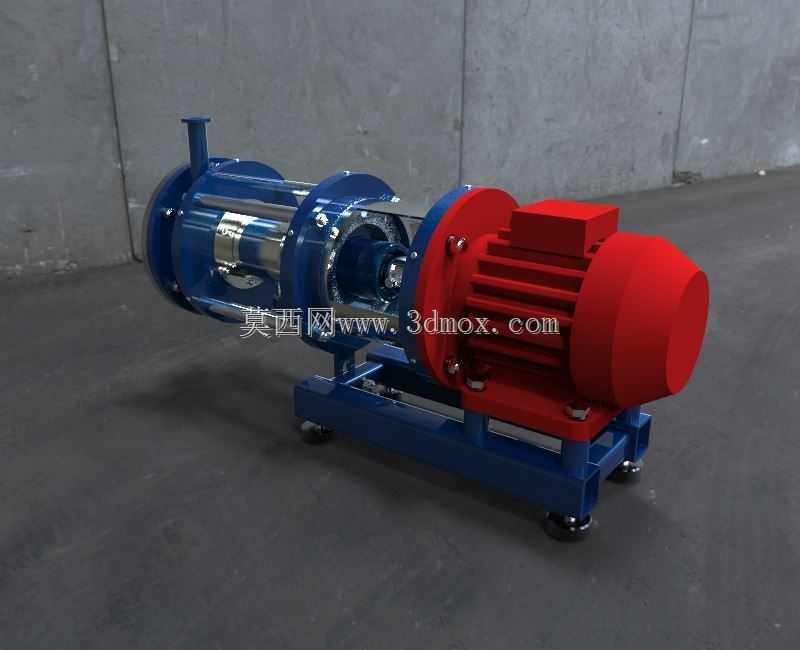

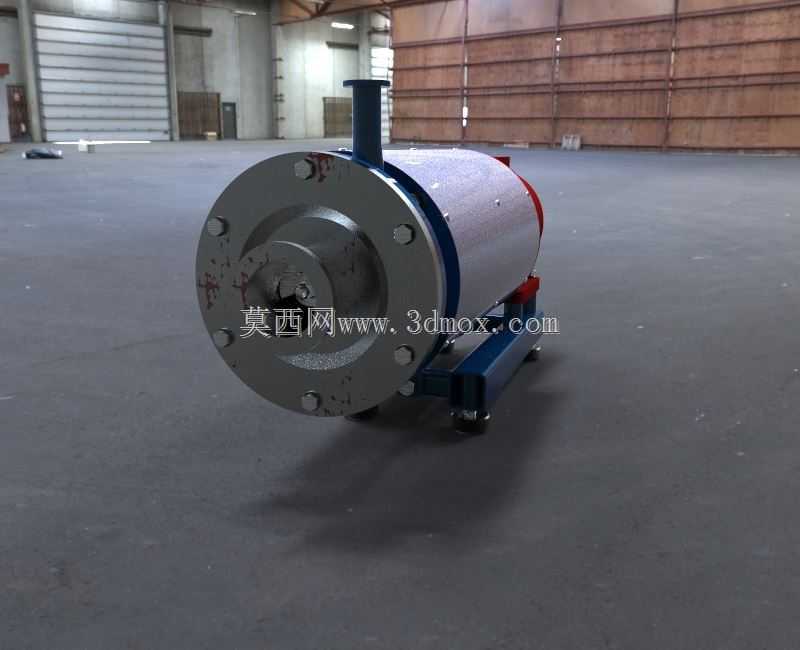

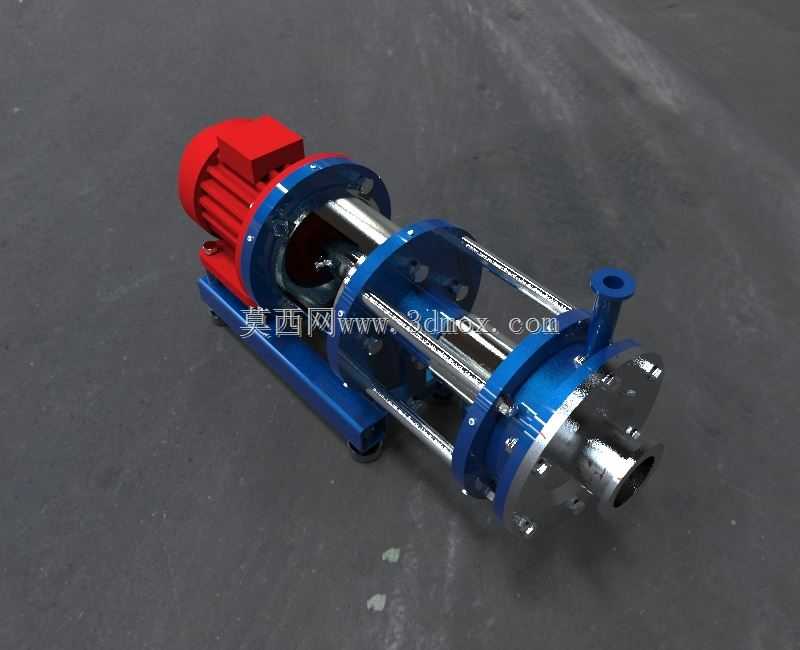

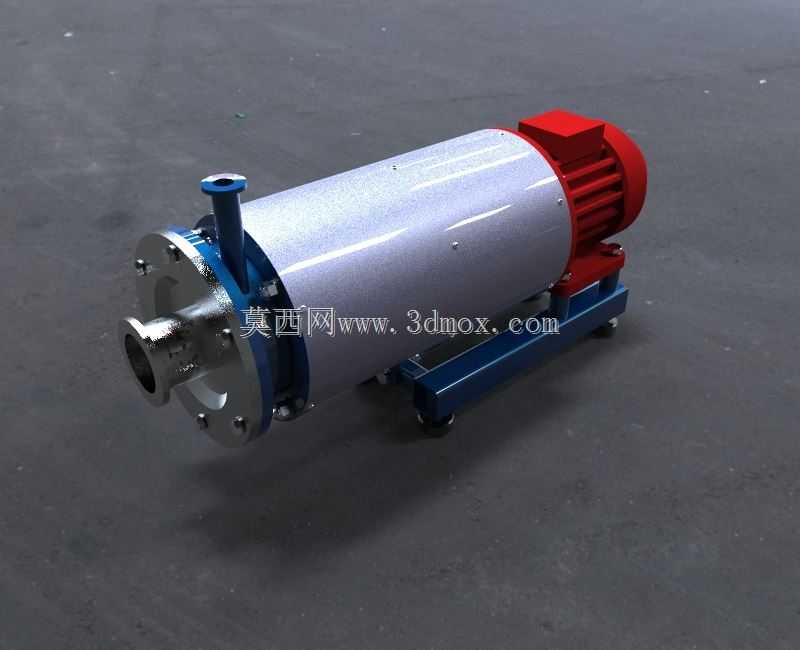

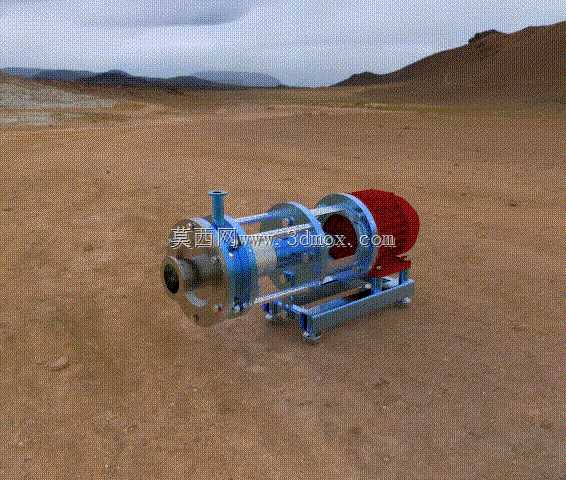

该均质设备主要应用于食品乳品、精细化工、生物医药、日化护理等行业的连续化生产管线中，可直接串联在物料输送管路内，实现在线式的物料均质、分散、乳化、破碎处理，无需额外配置中转料罐即可完成连续作业，适配大流量工业化生产场景，能够有效处理粘度范围跨度较大的流体物料，对于含固相颗粒的混合物料也可实现均匀的粒径细化与分散混匀。在实际生产场景中，这类设备常被用于乳制品的脂肪球破碎均质，避免乳品久置分层；用于日化行业的膏霜乳液生产，实现水油两相的稳定乳化；用于化工行业的颜料、浆料分散，避免固相颗粒团聚沉降，大幅提升最终产品的稳定性与质感均匀度。从功能特性来看，该设备采用卧式直联结构，核心工作腔内置多层精密配合的定转子剪切副，物料进入工作腔后会在高速旋转的转子带动下承受高频剪切、离心挤压、液层摩擦、撞击撕裂等综合作用，瞬间完成细化均质过程，处理后的物料粒径分布均匀度高，乳化体系稳定性强，可有效缩短传统批次搅拌工艺的处理时长。在设计思路上，该设备整体采用卧式安装布局，进料端采用标准法兰连接结构，可直接与工业管线快速对接，顶部设置立式排气/辅助进料接口，方便生产过程中排出腔体积气或是添加微量辅助组分；主体腔体采用圆筒式承压结构，两端法兰通过圆周均布的紧固件实现密封连接，可满足常规中低压工况的生产使用需求；动力端与工作腔之间设置可靠的密封隔离结构，避免物料泄漏污染同时也防止外界杂质进入物料体系；底部配置一体式型钢安装机脚，机脚设置可调式支撑结构，可适配安装地面的平整度误差，保证设备运行时的稳定性，降低高速运转产生的振动传递。从安装边界来看，设备整体沿轴向呈长筒形布局，安装时需预留轴向的管线对接操作空间，以及侧向的密封维护、易损件更换空间，进出料法兰的端面尺寸、螺栓孔位均匹配通用工业管道标准，可直接替换管线中同规格的传统输送泵类设备，无需对现有管线做大规模改造；设备重心沿轴向分布均匀，底部机脚的安装孔位间距经过优化设计，可直接固定在常规钢制操作平台或是混凝土基础上，运行时的动平衡精度满足长时间连续生产的使用要求，日常维护仅需定期检查密封件状态与定转子磨损情况即可，拆装维护流程简便，可有效降低生产现场的运维成本。
