工业级水平皮带输送设备结构设计

这款水平皮带输送设备主要面向生产车间物料转运、流水线工序衔接、仓储出入库接驳等场景设计，可广泛应用于轻工制造、食品加工、包装生产、电子组装、零部件分拣等多个领域，承担散料、包装箱、加工工件的水平方向连续输送任务，能够替代人工搬运实现物料的高效流转，大幅降低车间内物料转运的人力成本，同时减少人工搬运过程中可能出现的工件磕碰、物料散落等问题，保障生产流程的连续性与稳定性。

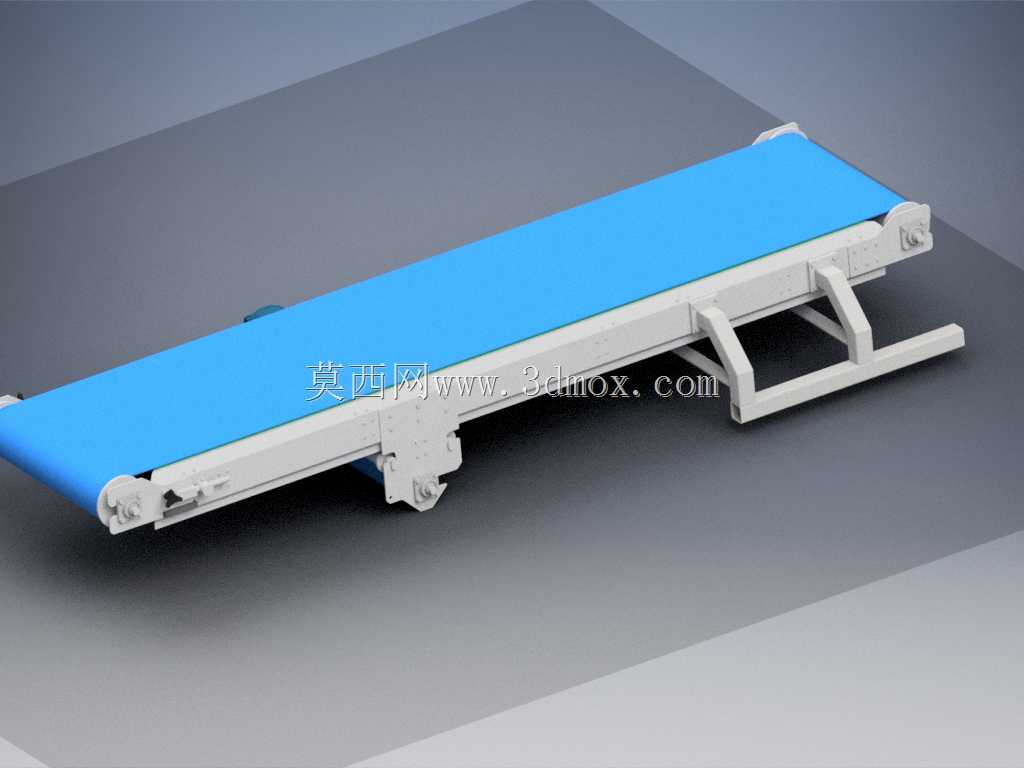

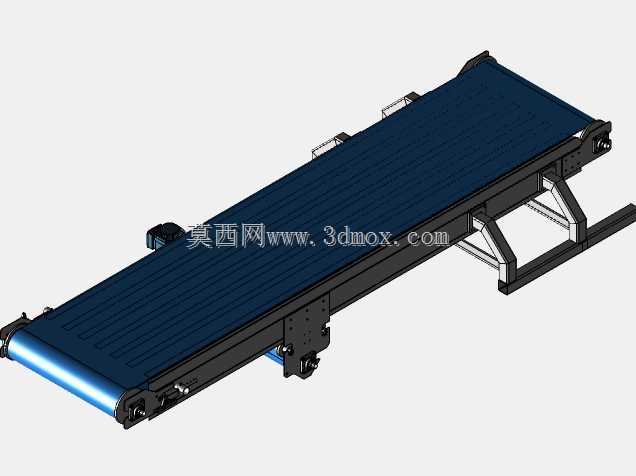

设备整体采用平直水平布局，主体框架选用高强度型钢焊接成型后做表面防锈处理，结构刚性充足，长期重载运行下不易出现形变扭曲，可适配多数生产车间的地面安装条件，无需额外搭建复杂的支撑基座。输送面选用蓝色耐磨防滑工业皮带，皮带表面平整摩擦力适中，既可以稳定承托纸箱、周转箱、规整加工件等单元化货物，也可输送颗粒状、袋装的散状物料，运行过程中皮带不易跑偏，输送平稳无明显顿挫，不会对输送物料造成额外的剐蹭损伤。

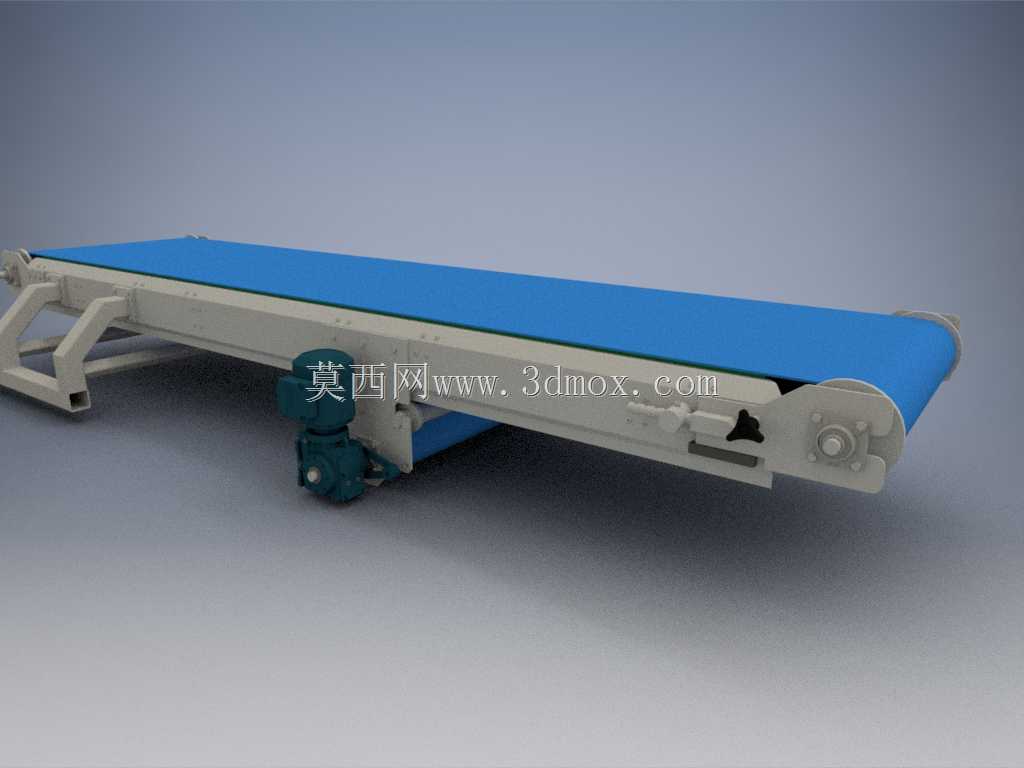

驱动端布置在设备侧下方，采用减速电机直连驱动辊的传动结构，传动效率高、运行噪音低，同时配套设置张紧调节机构，可根据皮带长期运行后的松弛状态灵活调整张紧度，延长皮带的使用寿命。设备两端的主从动辊均采用密封轴承座安装，转动顺滑阻力小，日常维护仅需定期加注润滑脂即可，维护成本极低。机架侧边预留有标准安装孔位，可根据实际生产需求加装挡边、光电传感器、工作台面、扫码支架等附属配件，灵活对接分拣设备、包装机械、加工机床等上下游生产设备，适配不同行业的定制化生产需求。

该设备的外形长度为3800毫米，输送面宽度为850毫米，整体安装高度可根据对接设备的台面高度做适配调整，安装时仅需调平四个支撑脚即可投入使用，对车间地面的平整度要求较低，既可以单独作为短距离物料转运设备使用，也可以多台拼接组成更长的输送流水线，适配不同长度的车间生产布局。设备整体结构设计紧凑，侧边无突出的尖锐结构，运行时传动部件均做安全防护处理，可避免生产过程中操作人员误触引发的安全风险，符合工业生产设备的安全设计规范。
