龙门式数控加工雕刻设备结构设计

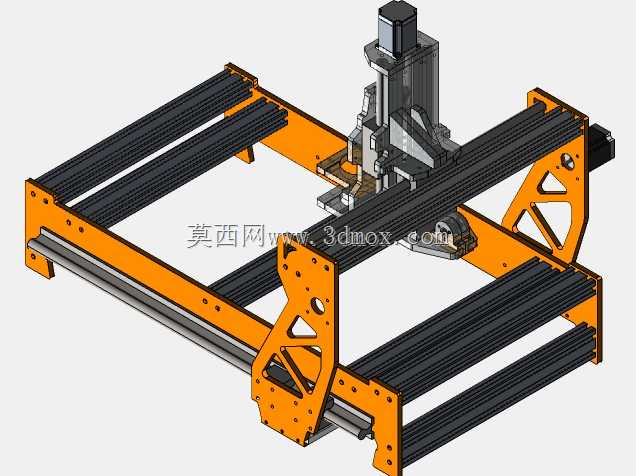

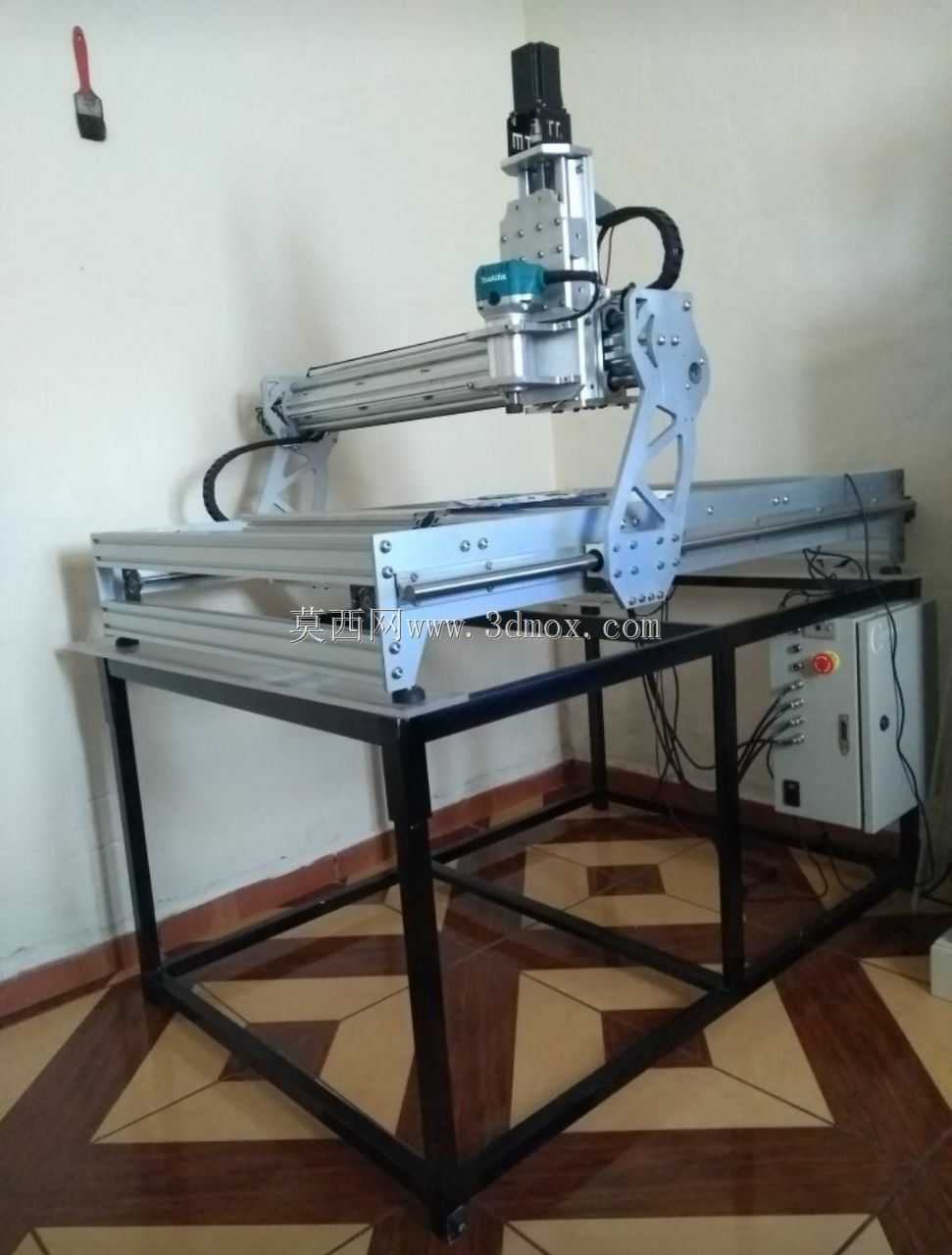

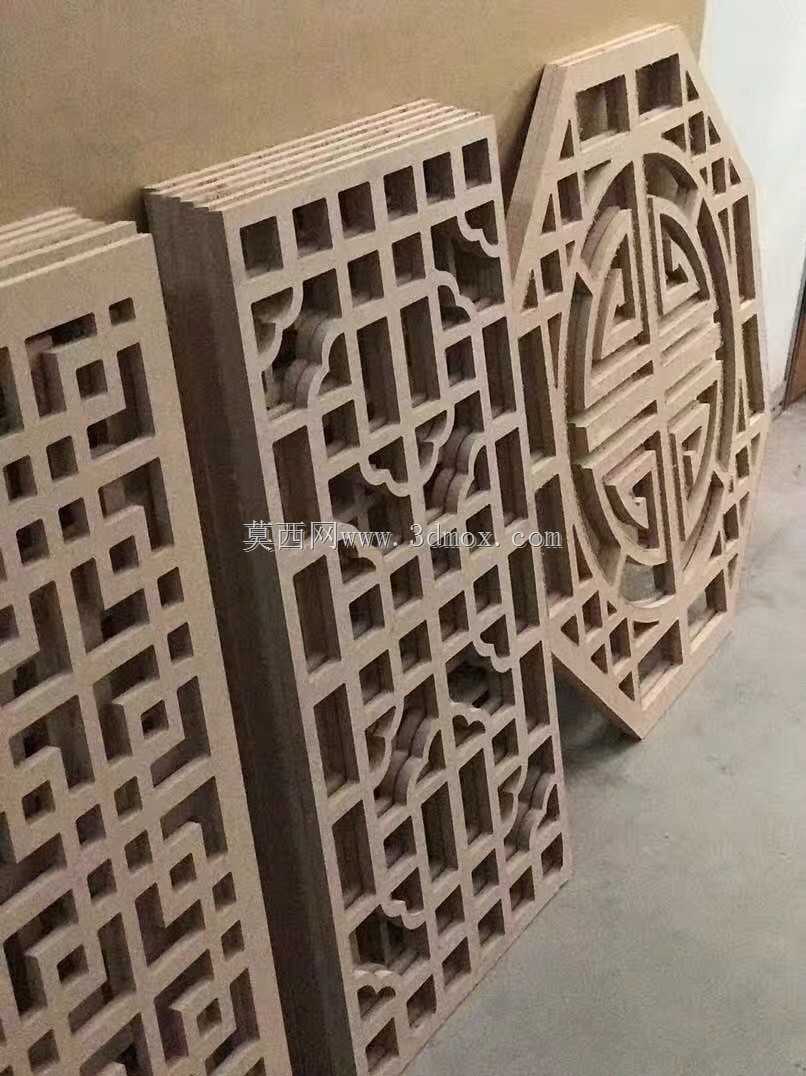

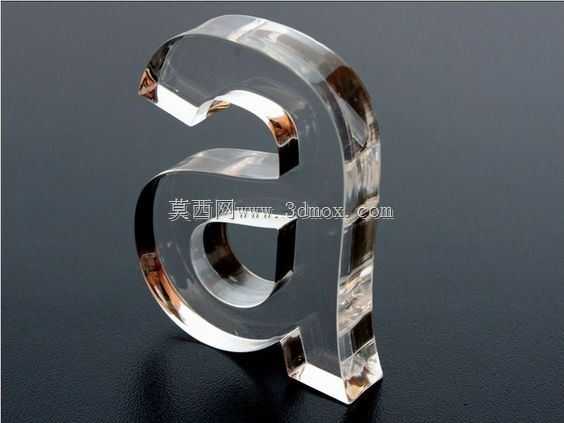

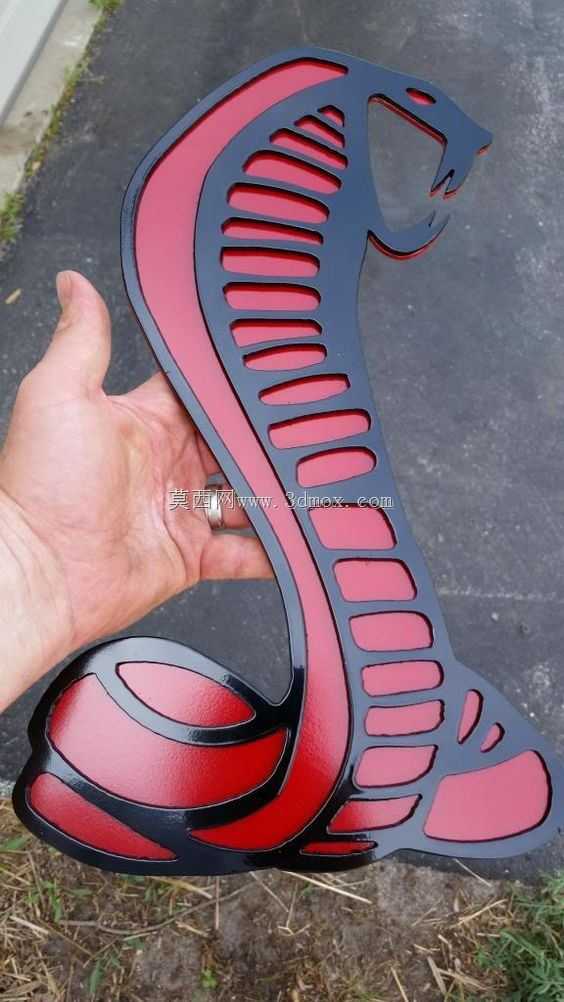

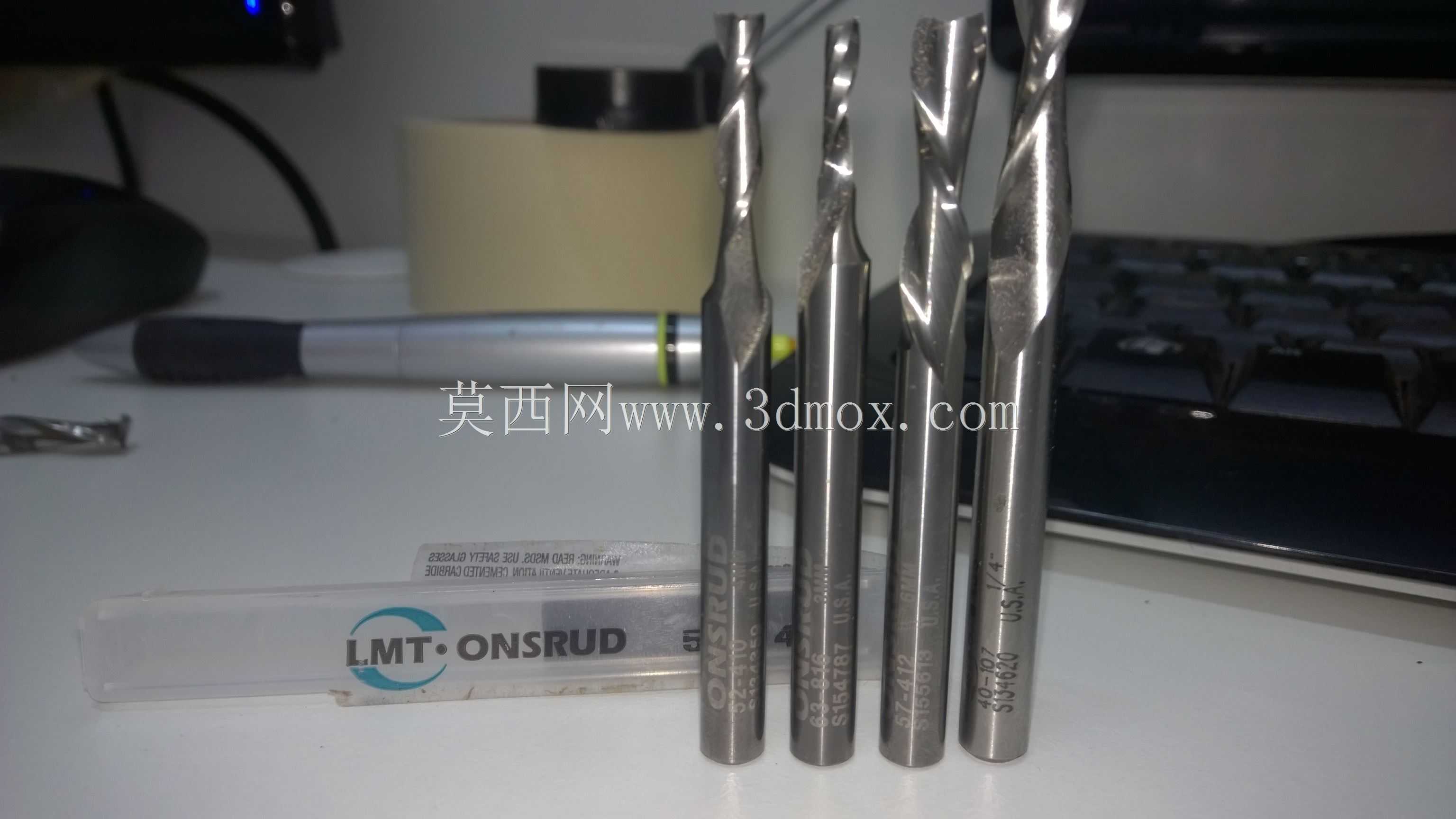

这款龙门式数控加工雕刻设备，主要面向小型加工工坊、个人创客工作室、教学实训场景的非金属及软金属切削加工作业，可覆盖亚克力板雕刻切割、PVC板材开槽、软铝件平面铣削、木质工艺品浮雕加工、PCB电路板钻孔等多种常见加工需求，能够适配小批量定制化生产、单件打样、工艺实训等多元作业场景，相比大型工业数控设备占地更小、部署灵活，相比桌面级小型雕刻设备拥有更大的加工行程与更高的结构刚性。设备整体采用龙门动梁式结构设计思路，机架主体以标准工业铝型材搭建基础框架，两侧的立式支撑件采用镂空式钣金结构设计，在保证支撑刚性的前提下尽可能降低运动部分的整体重量，减少龙门移动过程中的惯性负载，提升高速运动下的定位精度与运行平稳性。横向运动的横梁搭载双列直线导轨与同步带传动机构，可实现X轴方向的长行程平稳移动，主轴安装滑座通过垂直导轨与Z轴传动机构连接，可带动加工主轴完成垂直方向的进给动作，配合工作台面Y轴方向的传动结构，可实现三维空间内的连续切削走刀动作。设备的安装边界充分考虑小型作业空间的部署需求，整体框架采用模块化拼接设计，所有传动部件与机架连接位置均预留了标准安装孔位，可根据实际加工需求调整工作台面的固定范围，也可拓展加装吸尘罩、冷却管路、工件定位夹具等附属配件。主轴安装位采用通用夹装结构，可适配不同功率的高速电主轴，满足不同材质加工的转速与扭矩需求，所有运动轴的限位位置均预留了传感器安装位，可实现软硬双重限位保护，避免运动超程造成的结构损坏。整体结构设计充分兼顾了加工刚性、装配便捷性与改装拓展性，框架的镂空设计既减轻了自重，也方便日常对传动部件进行润滑、张紧等维护操作，铝型材框架的槽道结构可灵活固定各类辅助配件，无需额外在机架上打孔加工，降低了设备组装与后期改装的难度。
