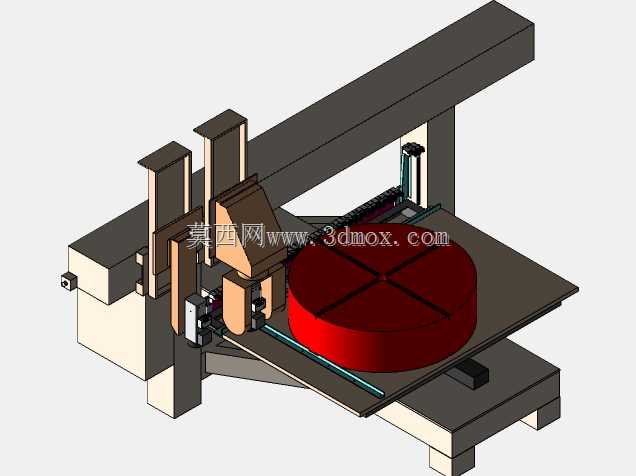

Motion Master五轴磁头数控铣床结构

这款数控铣床主要面向精密零部件加工场景，可覆盖小型复杂结构件的多面铣削、开槽、轮廓成型加工需求，在消费电子精密配件、小型模具型腔加工、精密五金零件批量生产场景中具备适配性，尤其针对带磁头类精密组件的加工工序做了结构适配，能够在一次装夹定位后完成多方位的加工动作，减少多次装夹带来的定位误差，提升精密零件的加工精度一致性。设备整体采用龙门跨式主体结构，横向横梁搭载可纵向滑移的主轴加工单元，下方配置圆形回转工作台，可配合主轴的多向进给实现多轴联动加工，主轴单元集成了多组进给导向结构，能够实现竖直方向的进给切削动作，同时配合横向、纵向的导轨滑移覆盖工作台全加工范围，圆形工作台可实现回转分度，配合主轴的摆角动作即可完成复杂曲面、斜向结构的加工，适配五轴联动的加工需求。在设计思路上，这款设备优先保障加工刚性与运动精度的平衡，主体支撑结构采用厚壁框架式设计，减少切削过程中的结构震颤，各进给轴均配置线性导轨导向，兼顾运动顺滑度与承载能力，主轴安装位预留了刀具装夹与冷却管路的布设空间，可适配不同规格的铣削刀具，满足粗加工、半精加工、精加工的不同工序需求。设备的安装边界需预留足够的操作与维护空间，主体占地适配中小型加工车间的工位布局，工作台高度符合人工上下料的操作 ergonomic 要求，周边预留的排屑、冷却系统安装位可适配车间常规的辅机配套，电气走线沿主体结构内部空腔布设，避免加工过程中切屑、切削液对线路造成损伤，整体结构紧凑的同时保障了维护操作的可达性，各运动轴的限位结构均设置在导轨行程末端，防止超程运动带来的结构碰撞，工作台面的T型槽结构可适配通用夹具的安装，能够快速装夹不同外形的加工工件，无需额外定制专用夹具即可适配多品种小批量的加工需求。
