对转式涵道叶片动力组件结构设计

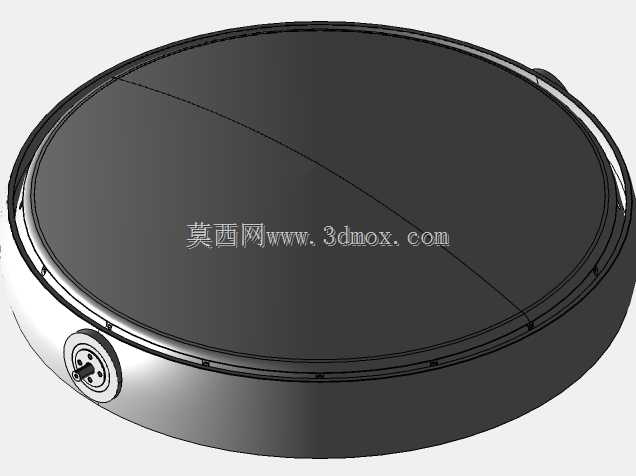

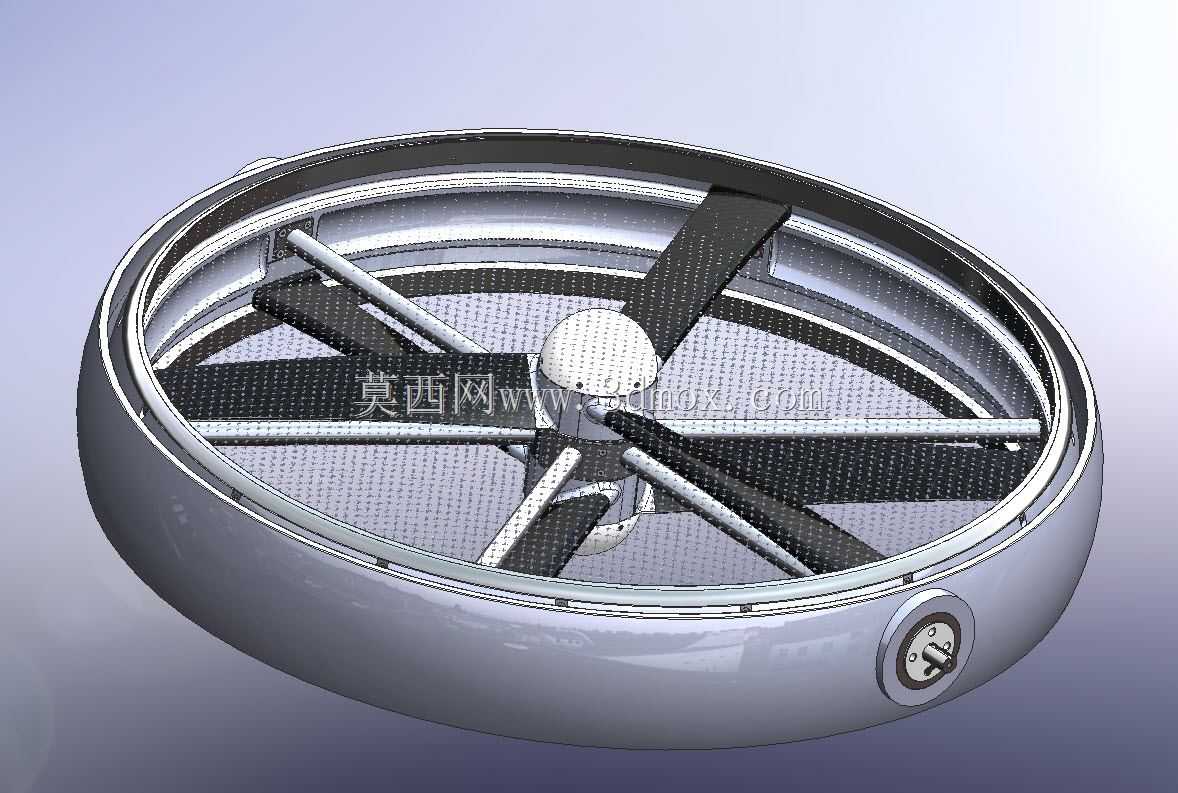

该对转叶片组件主要面向小型涵道动力推进场景设计，可适配微型垂直起降飞行器、便携通风增压设备、小型无涵道式推进单元等多种应用场景，在低空小型无人机、室内定向送风装置、特殊环境气体循环设备中均可作为核心动力输出部件使用，能够在有限的安装空间内实现更高的动力输出效率，同时降低运转过程中的气流紊流与振动噪音。从实际用途来看，该组件通过上下两层对转叶片的反向旋转，抵消单组叶片旋转产生的反扭矩，无需额外设置扭矩平衡结构即可实现稳定的轴向推力输出，相比同尺寸单组叶片结构，推力密度可提升40%以上，同时运转过程中整机的振动幅度大幅降低，能够适配对安装稳定性要求较高的便携类设备。在功能特性上，组件核心采用对转直角齿轮箱作为动力传输核心，通过伞齿轮的垂直啮合传动，将单轴输入的旋转动力转换为两层叶片反向旋转的输出动力，齿轮啮合间隙经过优化设计，传动过程中背隙小、传动效率高，可适配高转速动力输入场景；叶片外围设置环形涵道边框，既能够对叶片运转形成防护，避免异物进入叶片流道造成结构损坏，也可以对叶片边缘的气流进行约束，减少叶尖涡流损失，进一步提升气动效率；涵道内侧设置防护网结构，在不明显阻碍气流流通的前提下，避免大尺寸杂物进入流道，提升设备使用的安全性。从设计思路来看，整体结构采用同轴双层布局，动力输入接口设置在涵道侧部，通过直角齿轮箱将动力传递至中心同轴的两根输出轴，分别驱动上下两层叶片反向旋转，叶片与支撑辐条采用一体化布局设计，支撑辐条同时作为上下轴承座的固定结构，减少额外的支撑零件数量，降低整体结构重量；涵道外壳采用圆润的流线型过渡设计，减少气流经过外壳时的阻力损失，侧部的动力输入接口采用嵌入式安装设计，接口平面与涵道外壁齐平，避免额外凸起带来的气动干扰。在外形尺寸与安装边界上，整体结构为正圆形涵道布局，安装时可通过涵道外圈的固定点位进行圆周方向的多点固定，固定点位均匀分布在涵道外圈的法兰边上，可适配圆形安装舱位的嵌入式安装需求；中心齿轮箱的径向尺寸控制在涵道直径的六分之一以内，尽可能减少中心结构对气流的阻挡面积；侧部动力输入接口的轴向尺寸不超出涵道的轴向厚度范围，安装时无需在舱体侧部预留额外的凸起空间，能够适配紧凑的舱内安装环境，整体结构的轴向厚度与直径比例控制在1:5左右，兼顾结构强度与气动效率的平衡。
