科幻概念空间中继站结构设计方案

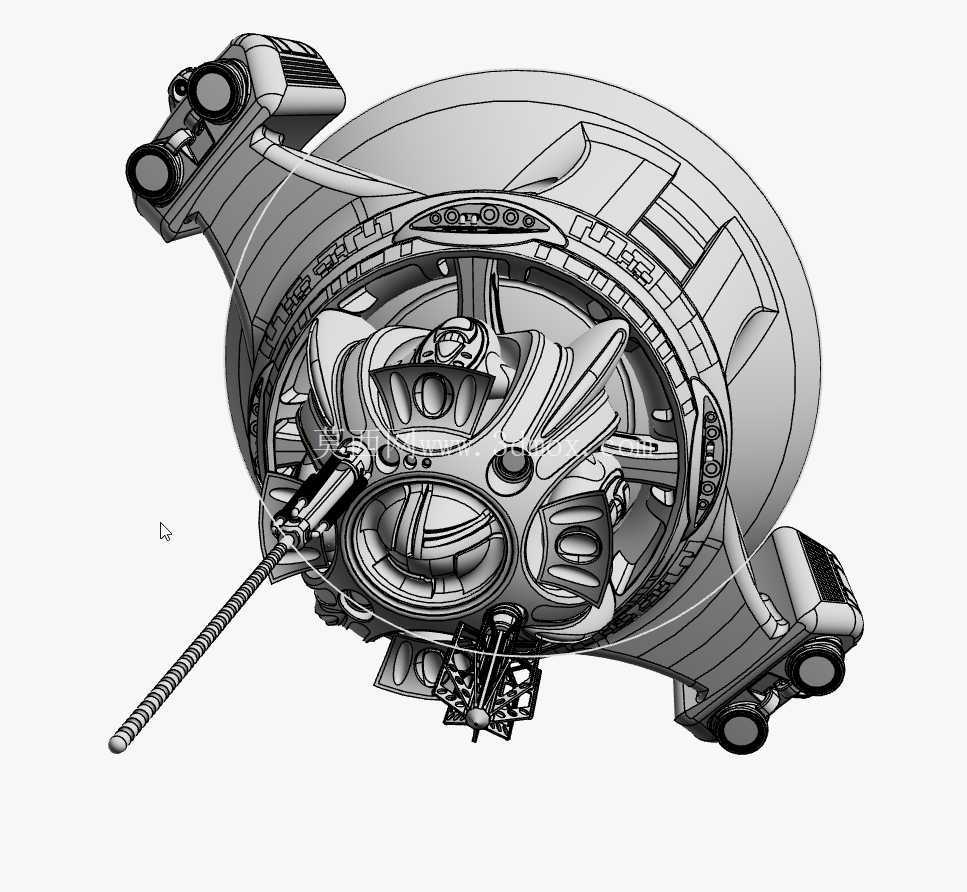

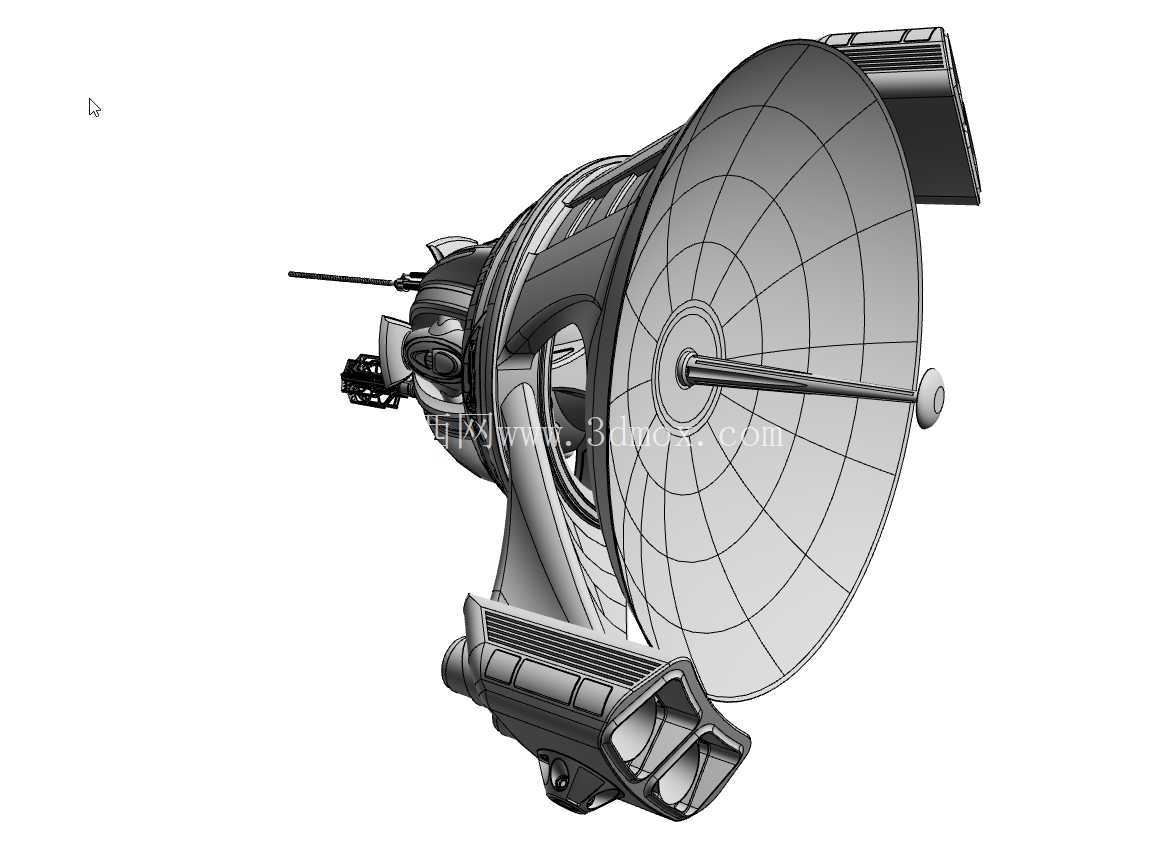

　　这款空间中继站概念结构，主要面向近地轨道与深空探测任务的信号中转、在轨补给衔接场景设计，整体采用环形主承载舱体作为核心结构，区别于传统柱形航天器的布局逻辑，环形结构可在自旋状态下为舱内提供模拟重力环境，适配长期驻留任务的人员作业需求。从结构布局来看，主环舱外侧对称布置四组外置功能模块，其中两组集成高增益定向天线伺服机构，负责与地面测控站、远端探测器建立定向通信链路，天线组件采用双轴铰接安装座，可实现俯仰、方位全角度调整，调整范围覆盖±170°俯仰角与360°方位角，无需调整整站姿态即可完成多目标信号跟踪；另外两组外置模块为对接停泊端口，可兼容小型货运飞船、巡检无人机的停靠对接，端口设置导向缓冲结构，降低对接过程中的碰撞冲击载荷。主环舱中心位置设置核心功能舱，集成能源分配、信号处理、姿控动力核心组件，中心舱与环形主舱之间通过辐条式连接桁架实现结构衔接，桁架内部预留线缆、流体管路敷设通道，同时作为人员通行的廊道，桁架截面采用箱型焊接结构，在保证结构刚度的前提下尽可能降低结构自重，适配航天发射的载荷重量限制。从安装边界与尺寸适配角度来看，整体结构最大包络直径约为环形主舱外径尺寸，外置天线收拢状态下整体径向尺寸可适配主流重型运载火箭的整流罩内部包络，发射阶段可将外置天线、对接端口沿环舱切线方向收拢固定，入轨后通过解锁机构完成展开动作，无需额外的舱外组装作业即可进入工作状态。长杆状外置机构为空间机械臂组件，根部铰接于主环舱外侧的安装基座，可覆盖环舱外侧全部作业范围，承担舱外设备巡检、故障部件更换、对接目标捕获等作业任务，臂杆采用分段式碳纤维复合材料结构，每段关节设置谐波减速器与伺服驱动组件，末端预留标准工具快换接口，可根据作业需求更换末端执行器。结构设计过程中充分考虑空间环境的适配性，所有外露结构件均预留热控层安装接口，舱体壁板采用多层复合结构，内层为承力铝合金壁板，中间填充隔热材料，外层为防辐射屏蔽层，可抵御宇宙射线、空间碎片微撞击的影响。环形主舱内部沿环向划分不同功能分区，包括通信设备舱、能源存储舱、人员作业区、物资存储区，各分区之间设置隔舱壁，隔舱壁预留标准设备安装导轨，可根据任务需求灵活调整内部设备布局。姿控系统采用分布式推力器布局，推力器沿环舱周向均匀布置，可实现整站的姿态调整、轨道维持动作，推力器安装座采用减振结构，避免推力工作时的振动传递至舱内精密设备。能源系统方面，环形舱体外缘预留太阳能电池阵安装接口，可根据任务功率需求扩展柔性太阳能电池阵，电池阵展开后沿环舱径向布置，不会遮挡天线组件的信号收发路径，同时整站配置储能电池组，可在阴影期为全站设备提供电力供应。信号处理模块采用冗余设计，核心信号处理单元设置双备份，单套单元故障时可自动切换至备份单元，保证通信链路的连续性，适配深空通信的高可靠性要求。对接端口配置标准的对接锁紧机构，可实现对接目标的机械锁紧与电气、流体管路的自动连通，完成在轨燃料补加、物资转运的作业流程。机械臂的关节位置设置力矩传感器与视觉识别相机，可实现自主路径规划与避障作业，降低舱外作业的人员操作强度。整体结构的连接节点均采用标准化快拆设计，便于在轨维护时的部件更换，所有外露紧固件均采用防松处理，适应发射阶段的振动冲击与在轨微重力环境下的长期使用需求。
