螺栓精度检测自动检验设备结构设计

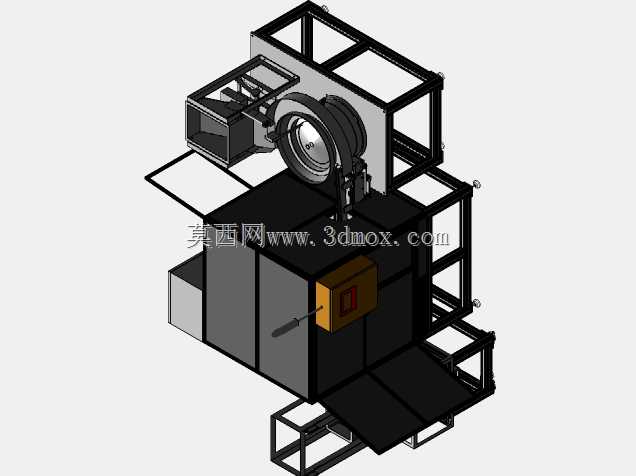

这款自动检验设备主要面向紧固件生产加工环节的成品质检工序，适配螺栓类标准件、异型紧固件的批量精度校验与物料整理作业，可直接对接紧固件生产线的末端出料工位，替代传统人工目视、量具抽检的作业模式，解决人工检测效率低、漏检率高、一致性差的行业痛点，在高强度螺栓、汽车专用紧固件、航空航天标准件的生产场景中均可适配使用。设备整体采用分层式框架结构设计，底部采用方管焊接成型的支撑机架作为安装基体，预留了地脚调节螺栓的安装位，可适配车间不同平整度的地面安装需求，机架底部的接料区域设置了倾斜式导料槽，可将完成检测的合格品、不合格品分别导流至对应物料周转箱内，无需额外配置物料转接机构。中部为设备的核心功能舱体，外侧覆盖可拆卸的钣金防护门板，既可以隔绝车间粉尘、切削液飞溅对内部检测组件的干扰，也预留了设备维护的快速拆装开口，舱体内部集成了螺栓上料定位机构、多维度精度检测组件、不合格品剔除机构，可自动完成螺栓的上料、姿态校正、外径检测、螺纹精度校验、长度尺寸核验全流程作业，检测精度可满足GB/T紧固件公差等级的最高校验要求。上部为检测执行与防护框架，采用铝型材拼接的防护笼结构，既可以为视觉检测组件、传感检测单元提供稳定的安装基准，也可通过透明防护板隔离检测作业区域，避免检测过程中物料弹出造成的安全隐患，检测头采用可调节角度的安装支架设计，可根据不同规格螺栓的检测需求快速调整检测位置，适配M6到M24全系列常用螺栓的检测作业，无需更换复杂的定制工装。设备的电气控制单元集成在中部舱体的侧置安装箱内，走线全部采用内部线槽隐藏式布置，既避免车间作业过程中管线剐蹭造成的设备故障，也让设备整体外观整洁规整，设备侧面预留了标准通讯接口，可直接对接车间生产管理系统，实时上传检测数据、不合格品率等生产信息，适配数字化车间的建设需求。在设计过程中充分考虑了设备的作业兼容性，上料机构可对接振动盘出料、生产线直连出料两种上料模式，单台设备的检测效率可达每分钟120件，可覆盖单条中型紧固件生产线的全检需求，设备整体的安装边界控制在长1.2米、宽1米、高1.8米的范围内，无需占用过多车间场地，可灵活布置在生产线的任意质检节点。
