燃油管路接头PA管插入装配设备

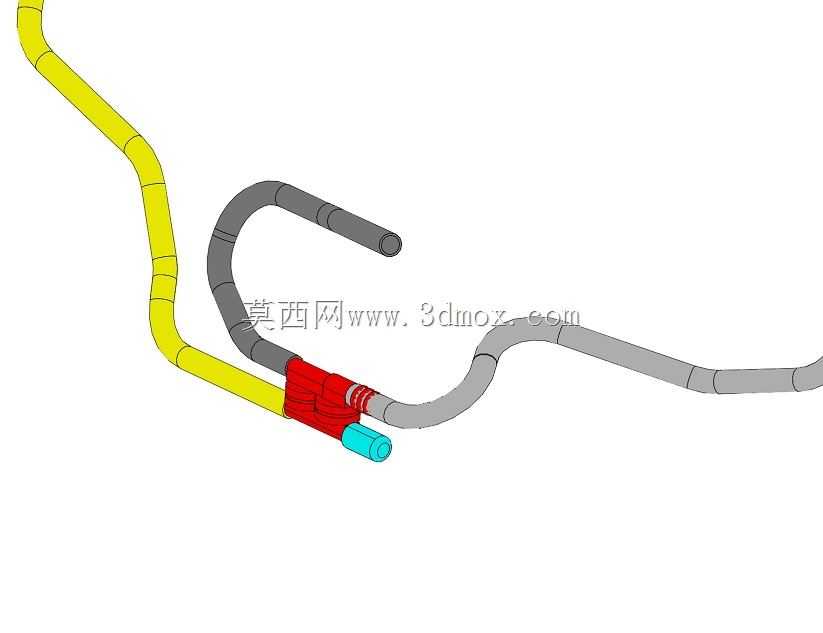

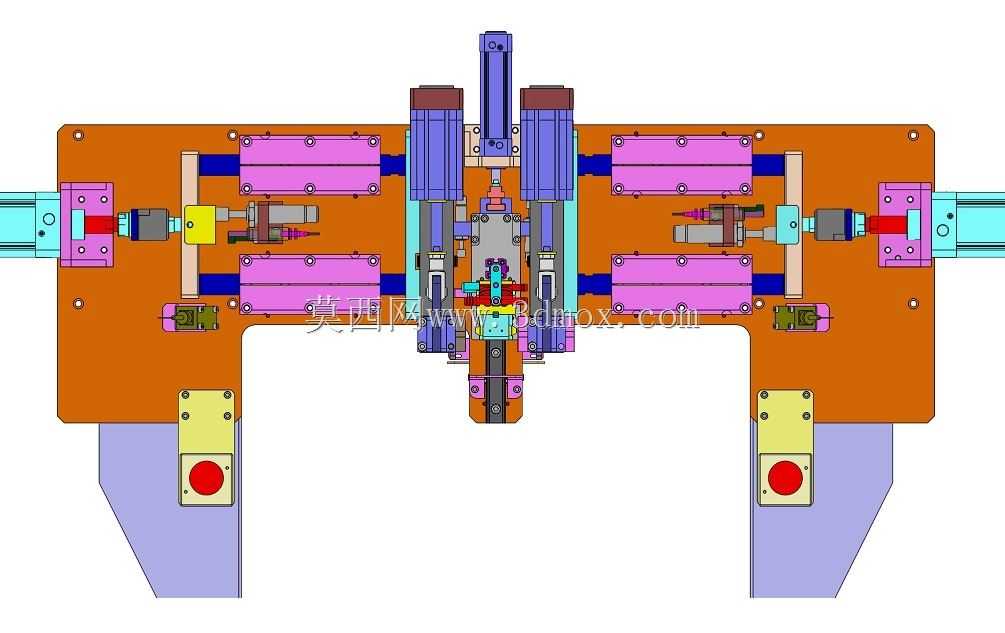

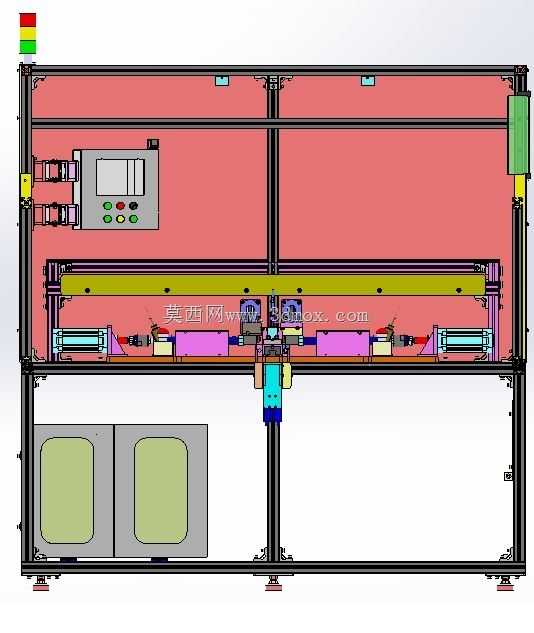

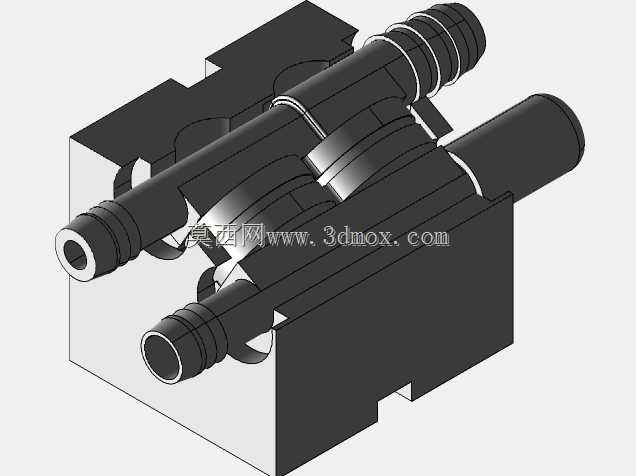

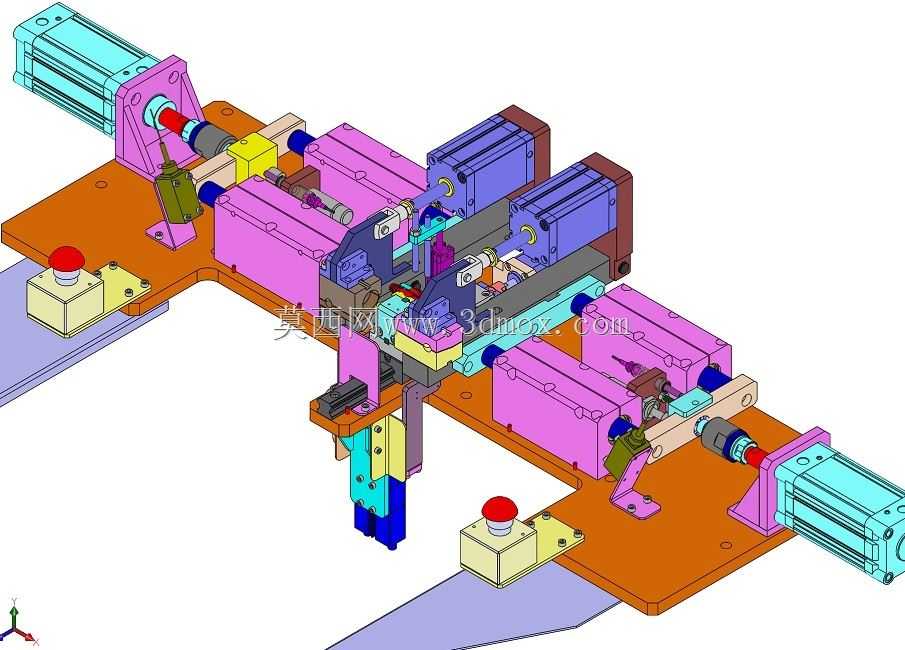

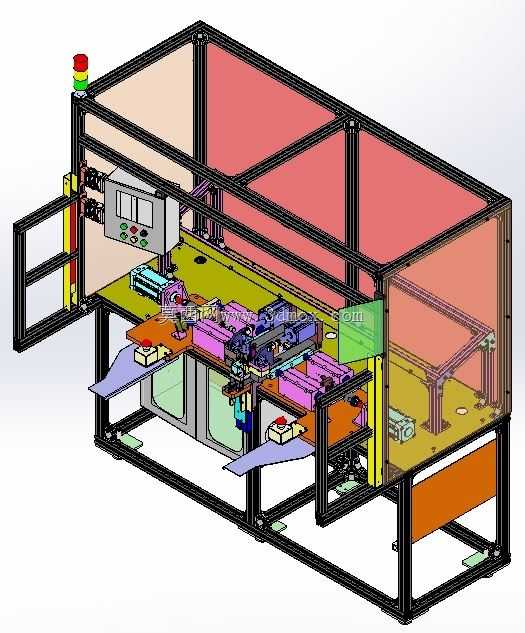

该设备主要应用于汽车零部件生产制造环节中的流体管路装配工序，面向燃油供给系统的管路组装作业场景，专门解决燃油管路接头与PA管插件的精准插入装配需求，可适配小批量多规格燃油管组件的生产装配，也可嵌入燃油管组件生产线作为专机工位使用，替代传统人工敲击、压入的装配方式，有效降低人工装配带来的插件不到位、接头损伤、管路变形等不良问题，大幅提升燃油管路组件的装配一致性与生产效率。设备整体采用铝型材搭建框架主体，外围设置半透明防护挡板与安全光栅，既可以清晰观察内部装配作业状态，也能避免作业过程中人员肢体误入工作区域引发安全风险，框架顶部设置三色状态警示灯，可实时反馈设备运行、待机、故障等不同工作状态，方便现场操作人员快速识别设备工况。设备的作业台面按照装配工艺流程排布工位，设置有双工位上下料滑道，操作人员可在设备外侧完成待装工件的上料与成品工件的取放，无需将肢体伸入设备内部作业区域，上下料位置设置有工件定位治具，可精准固定燃油管接头与PA管插件的初始位置，避免装配过程中工件偏移导致的装配错位。内部装配执行单元集成了精准推送机构、到位检测组件与压力反馈模块，装配过程中可先将PA管插件与接头位置自动对准，再按照设定的压装行程与压力参数完成插入动作，到位检测组件可实时确认插件插入深度是否符合工艺要求，压力反馈模块可在压装力超出阈值时自动停机报警，避免压力过大造成接头开裂或者PA管变形损伤。设备的控制单元集成在框架侧部的操作箱内，操作面板设置有触控显示屏与实体操作按钮，可根据不同规格的燃油管路组件调整装配参数，切换对应产品的装配程序，同时设置有急停按钮应对突发异常状况。设备底部设置有可调脚杯，可在安装时调整设备水平度，适配不同平整度的车间地面安装需求，整体外形紧凑，占用车间生产面积极小，无需复杂的地基施工即可完成部署，接入车间压缩空气气源与常规工业供电即可投入使用，可快速适配现有生产车间的布局规划，无需对现有产线做大规模改造即可完成工位增设。
