卧式多级离心泵工业流体输送设备结构

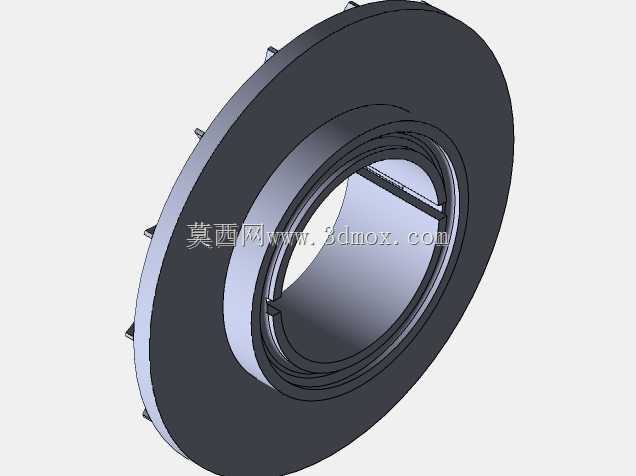

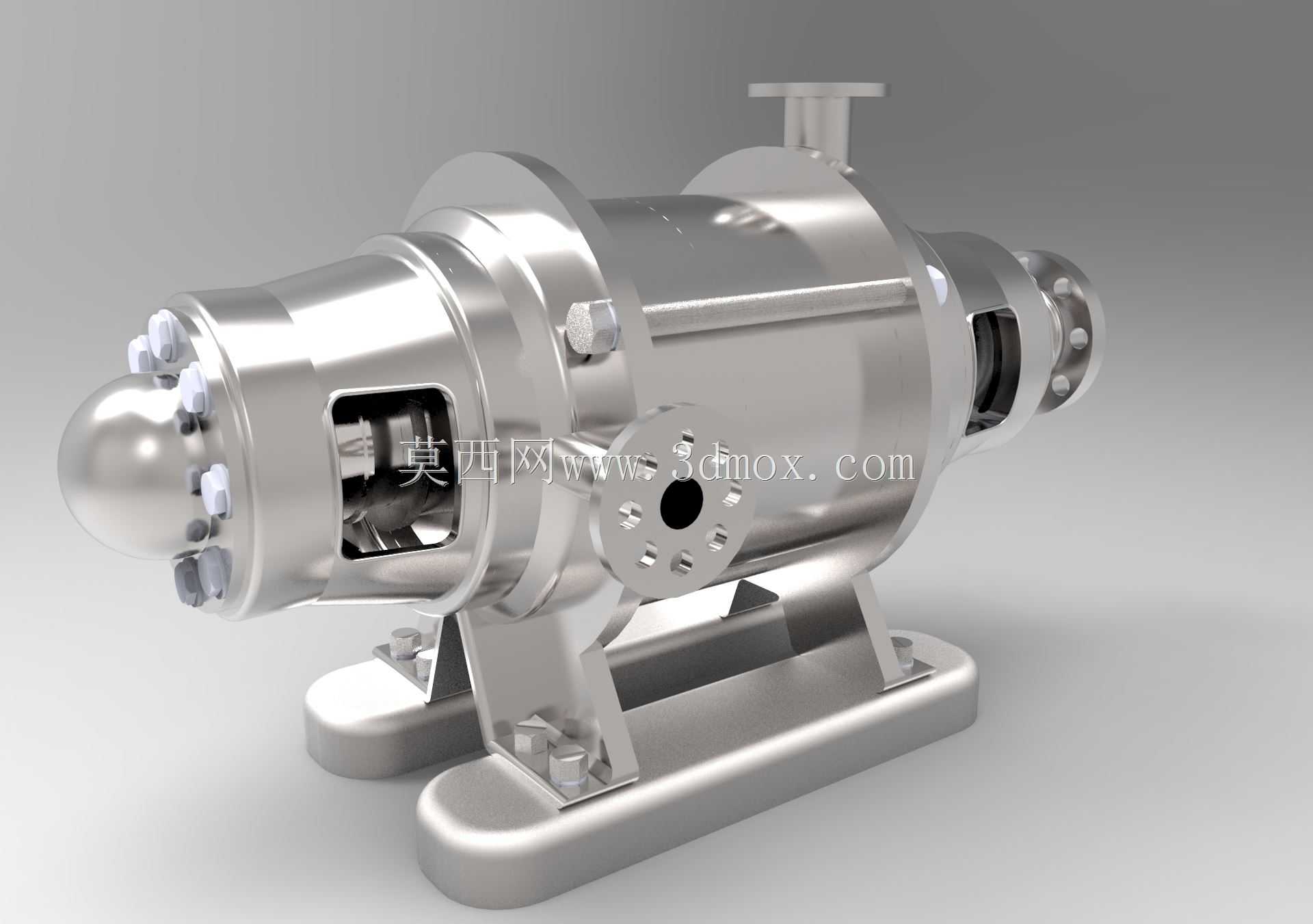

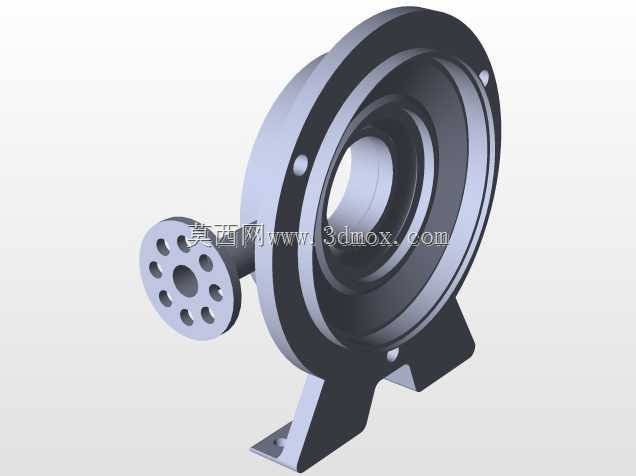

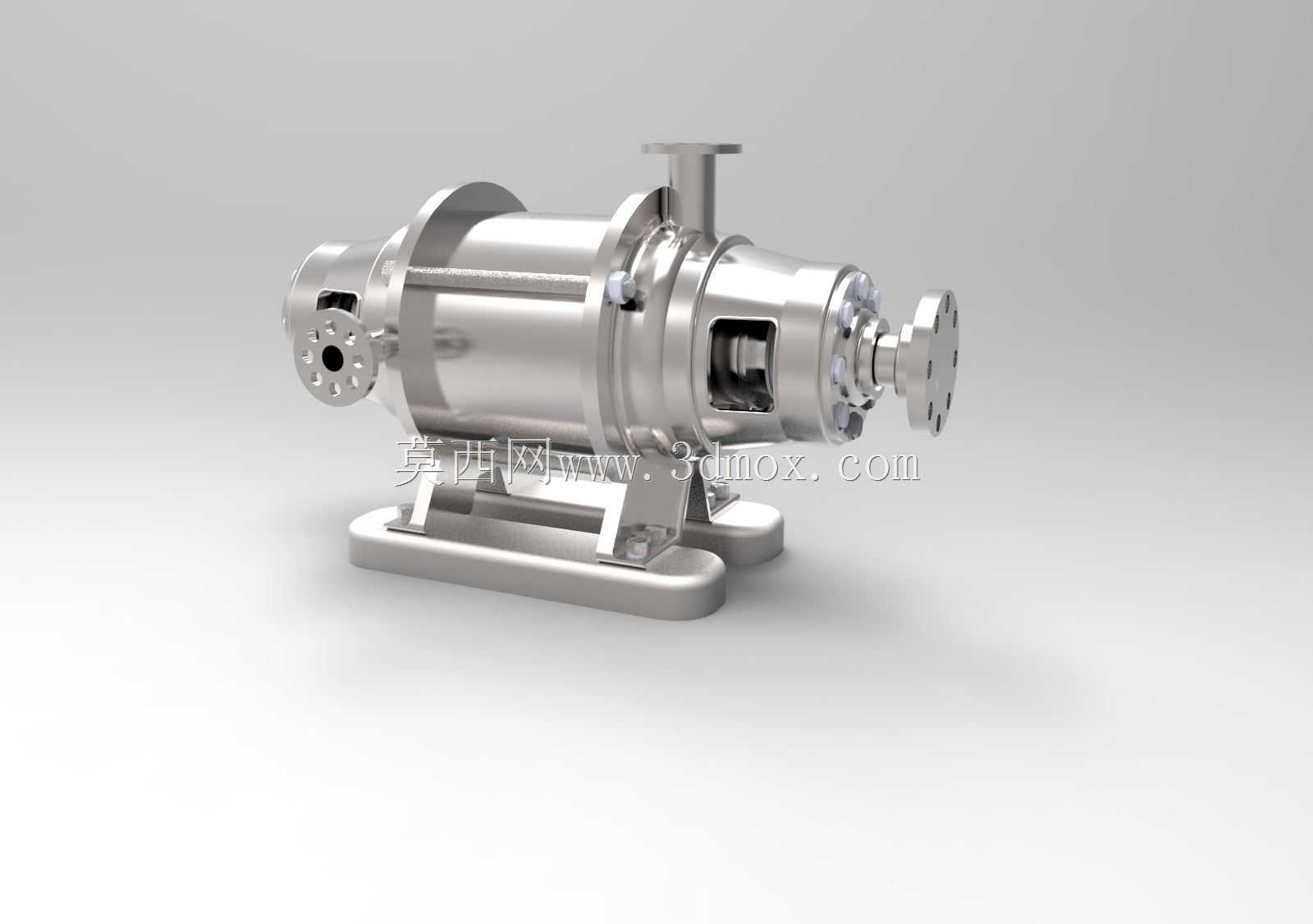

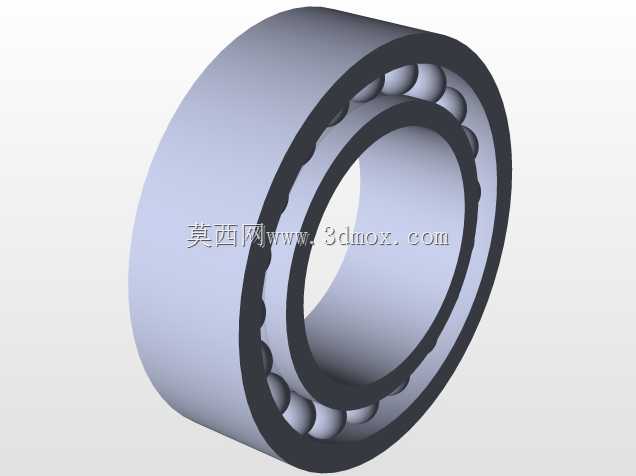

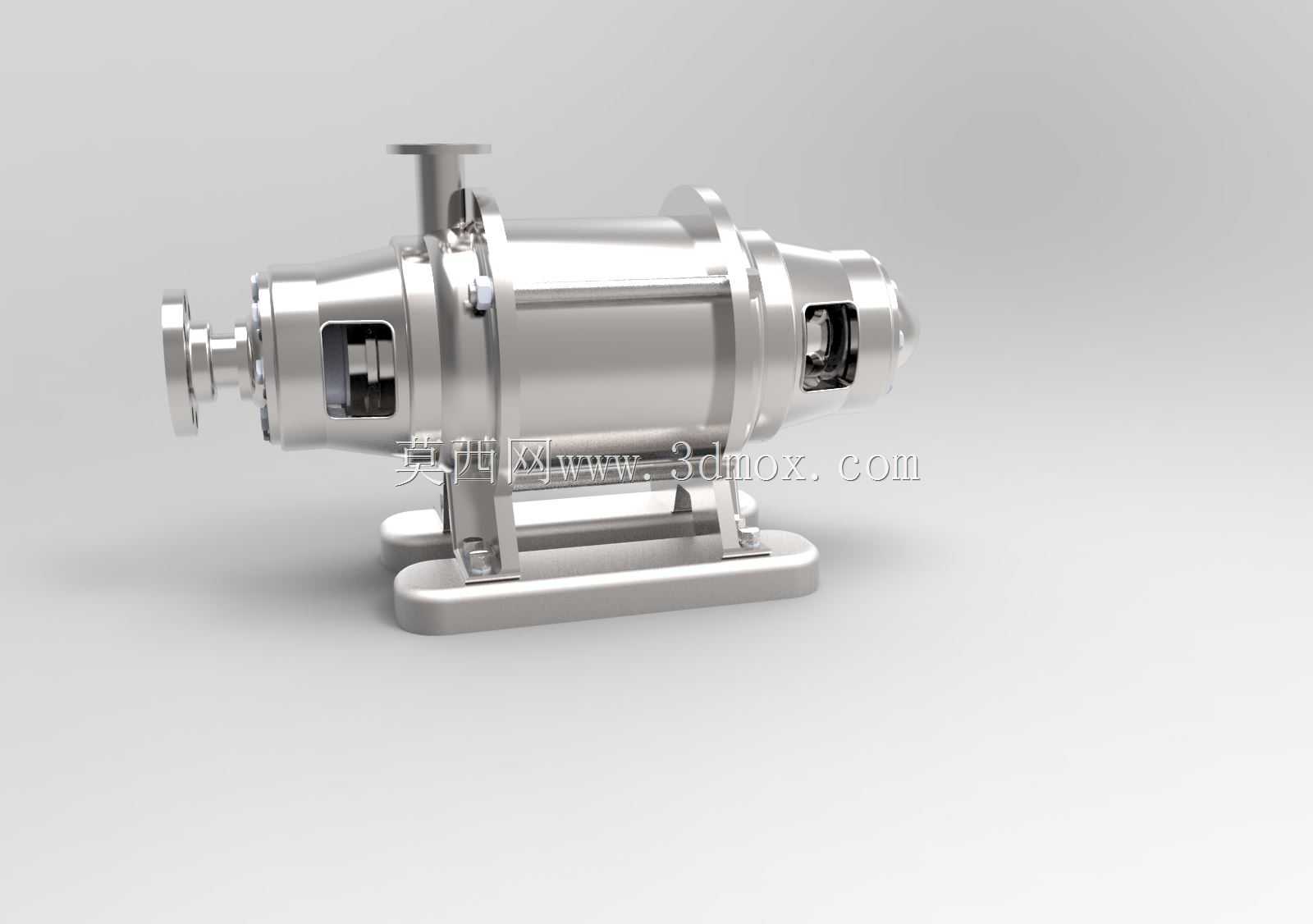

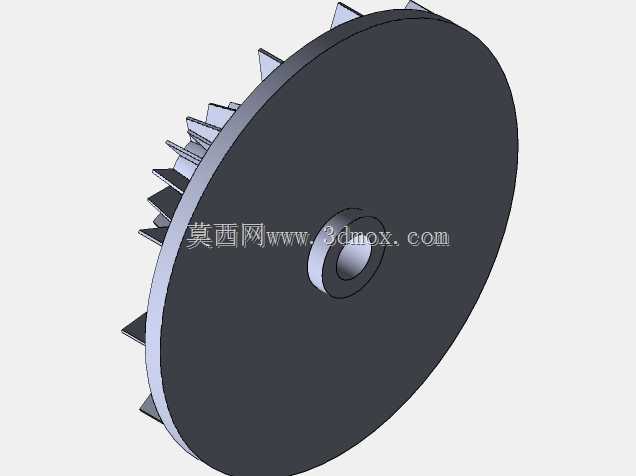

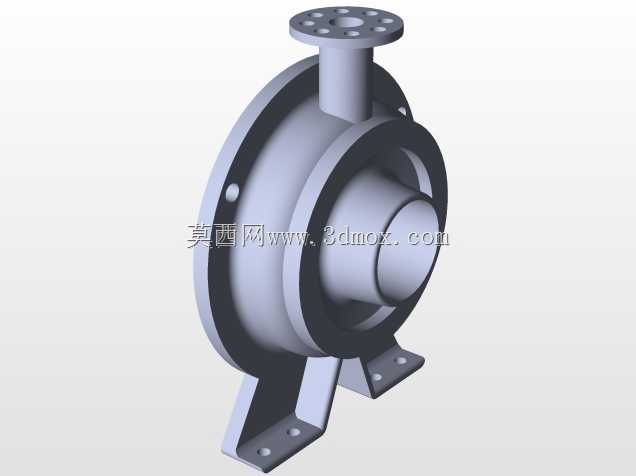

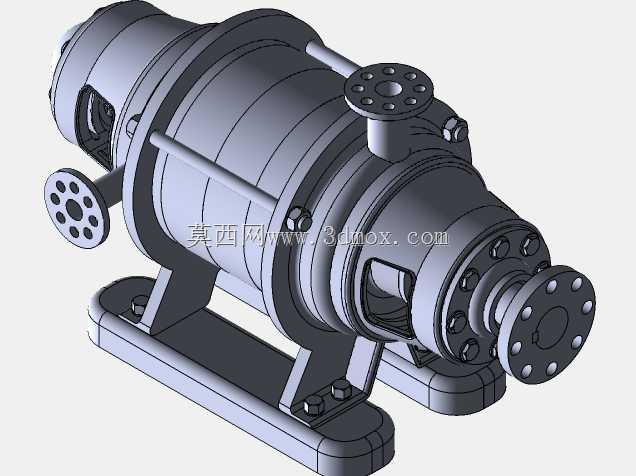

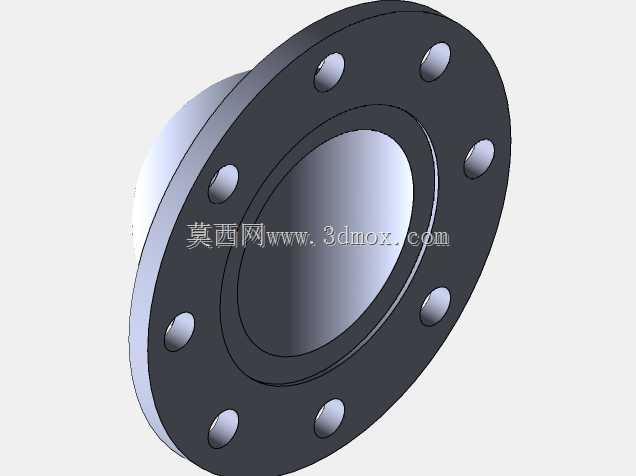

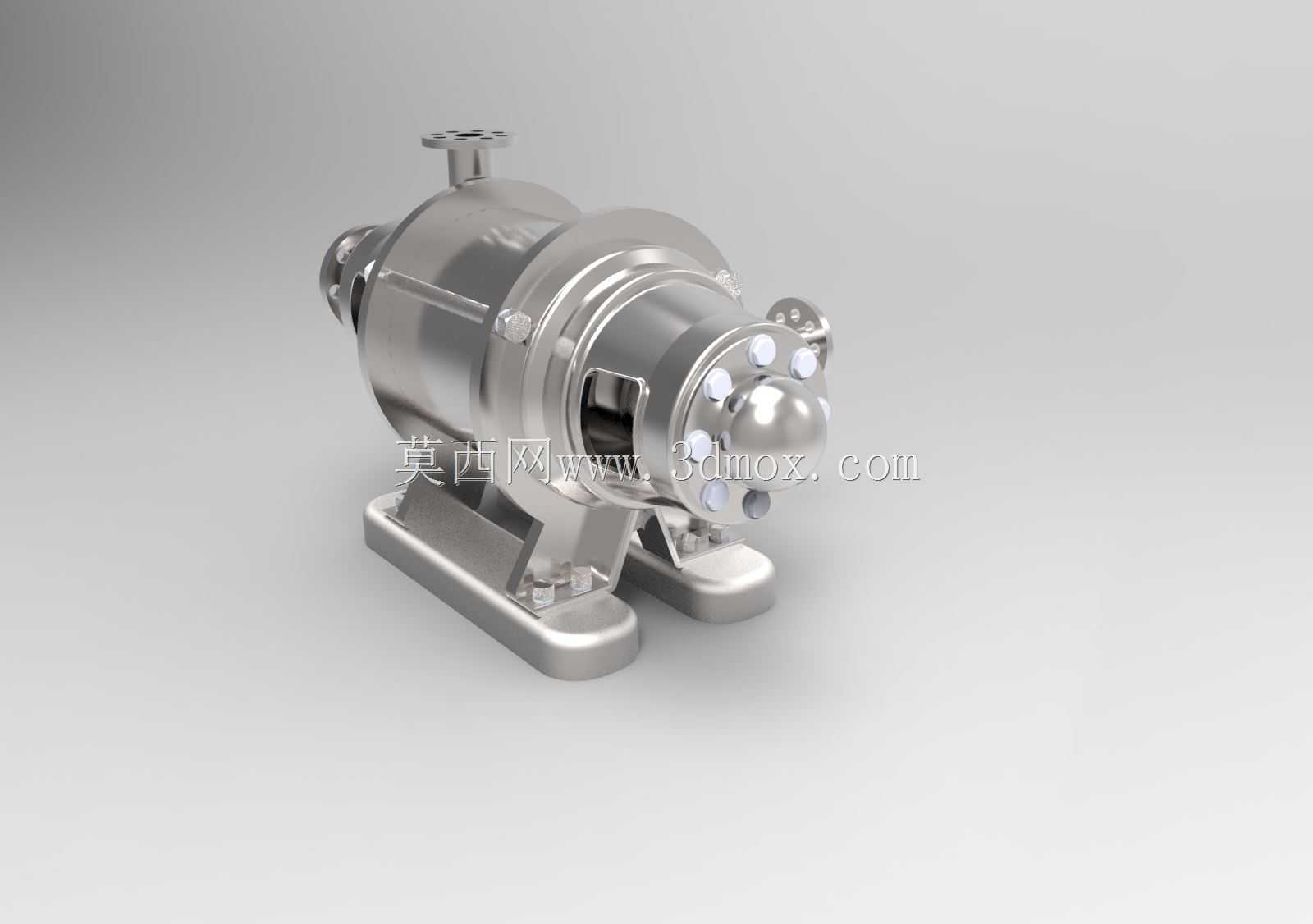

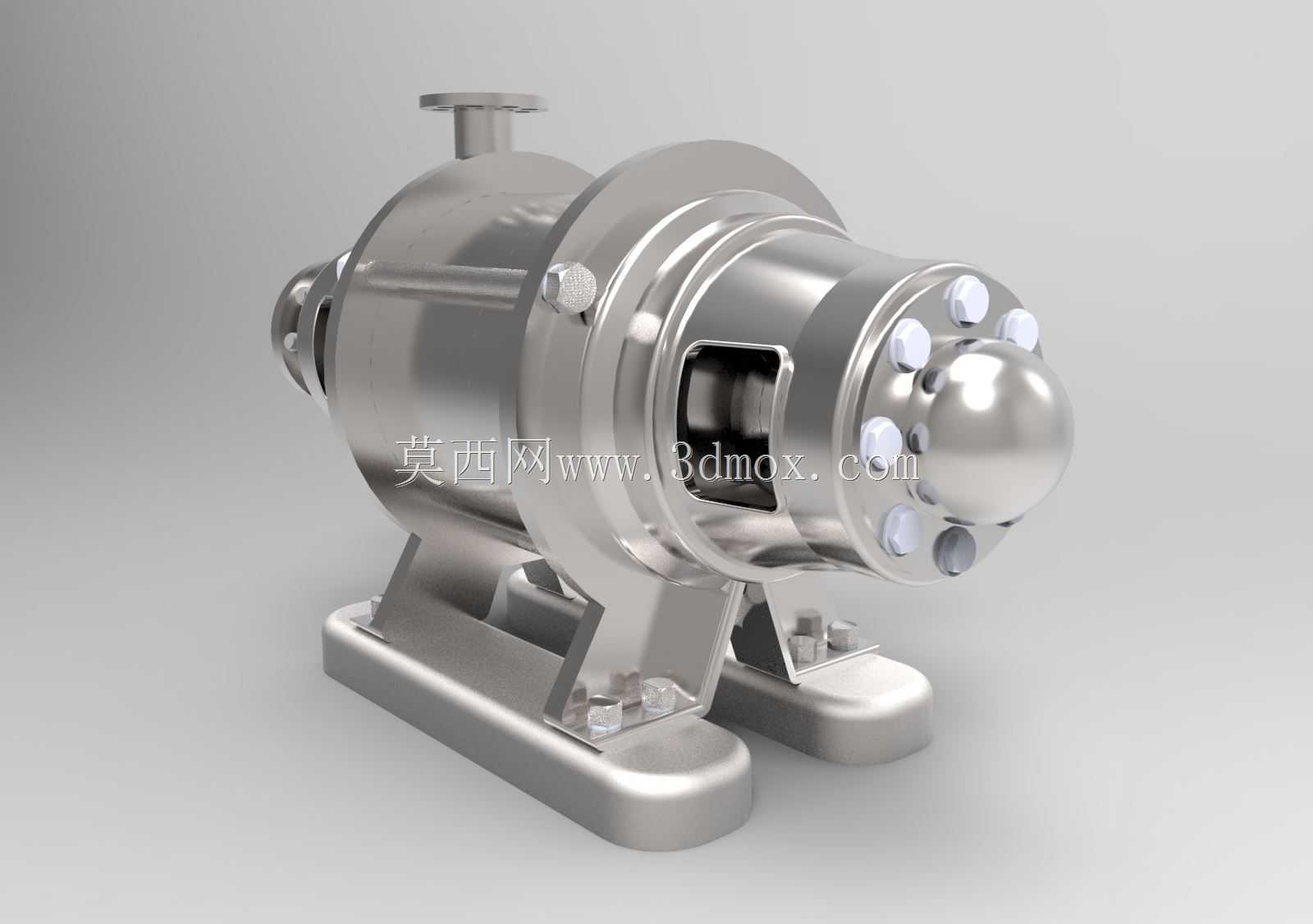

这款卧式多级离心泵主要面向工业流体输送场景设计，可广泛应用于高层建筑供水、工业循环水系统、锅炉给水、水处理工艺增压、矿山给排水以及化工流程中洁净介质的输送环节，能够在长距离输水、高楼层供水、工艺系统需要稳定压头的工况下稳定运行，解决单级离心泵无法满足高扬程输送需求的场景痛点。设备核心功能是通过多级叶轮串联的结构，逐级对进入泵腔的液体做功，将低位储液区域的液体加压后输送至高位目标点位或需要一定压力的工艺管路中，相比单级泵，在同等电机功率下能够实现更高的输出扬程，同时保持运行的平稳性，降低管路内的压力波动。从设计思路来看，整体采用卧式水平安装布局，泵体与驱动端采用同轴直连结构，有效缩减设备整体的轴向安装长度，降低安装空间占用；泵壳采用分段式筒型结构，每一级叶轮对应独立的导叶流道，能够精准引导液体流动方向，减少水力损失，提升泵组整体运行效率；进出口管路采用侧进侧出的布局，匹配常规工业管路的安装走向，降低现场管路改造的难度；底部采用一体化铸造的安装支座，支座上预留标准化的安装螺栓孔位，能够直接固定在混凝土基础或钢制安装机架上，保证泵组长时间运行的结构稳定性，降低运行振动带来的密封件磨损、轴承损耗问题。外形设计上，整体采用流线型的金属壳体结构，转动部件全部封装在泵壳内部，既避免运行过程中转动部件外露带来的安全隐患，也能减少外部环境对泵内部流道、转动部件的腐蚀与杂质侵入；泵体两端设置机械密封安装腔，采用集装式机械密封结构，能够有效避免高压输送过程中的液体泄漏问题，减少日常运维的密封更换频次；泵体上预留的排气、测压接口，能够方便现场安装时的泵腔排气操作，以及运行过程中的压力监测，帮助运维人员实时掌握泵组运行状态。安装边界方面，设备整体重心沿安装支座中心分布，安装时需要保证基础平面的水平度偏差在允许范围内，进出口管路需要设置独立的支撑结构，避免管路重量直接作用在泵体法兰上造成壳体变形；轴向尺寸预留足够的检修空间，方便后期拆解更换叶轮、密封件等易损部件，径向尺寸预留管路连接与操作的操作空间，满足现场日常巡检、阀门操作的空间需求。整体结构设计兼顾了运行效率、安装便捷性与运维便利性，能够适配多数工业场景下的洁净液体增压输送需求，在保证高扬程输出的同时，维持较低的运行振动与噪音水平，适合长时间连续运行的工业工况使用。
