工业管路流量控制截止阀结构设计

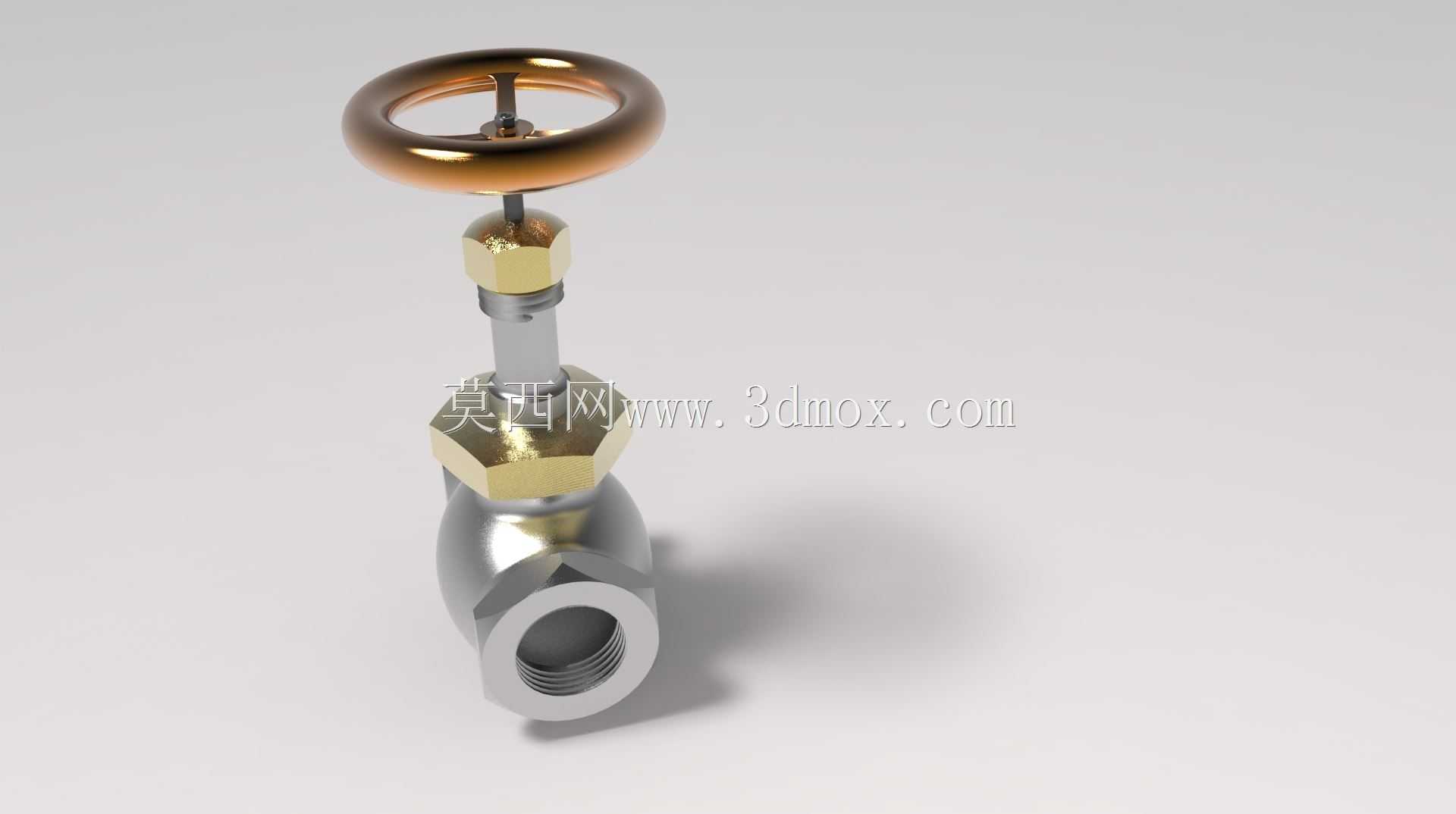

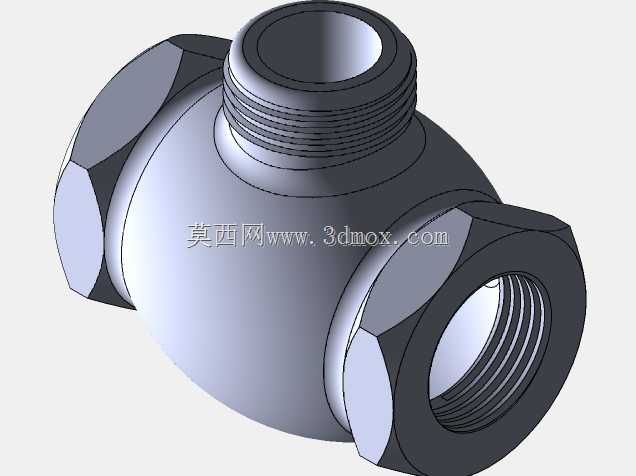

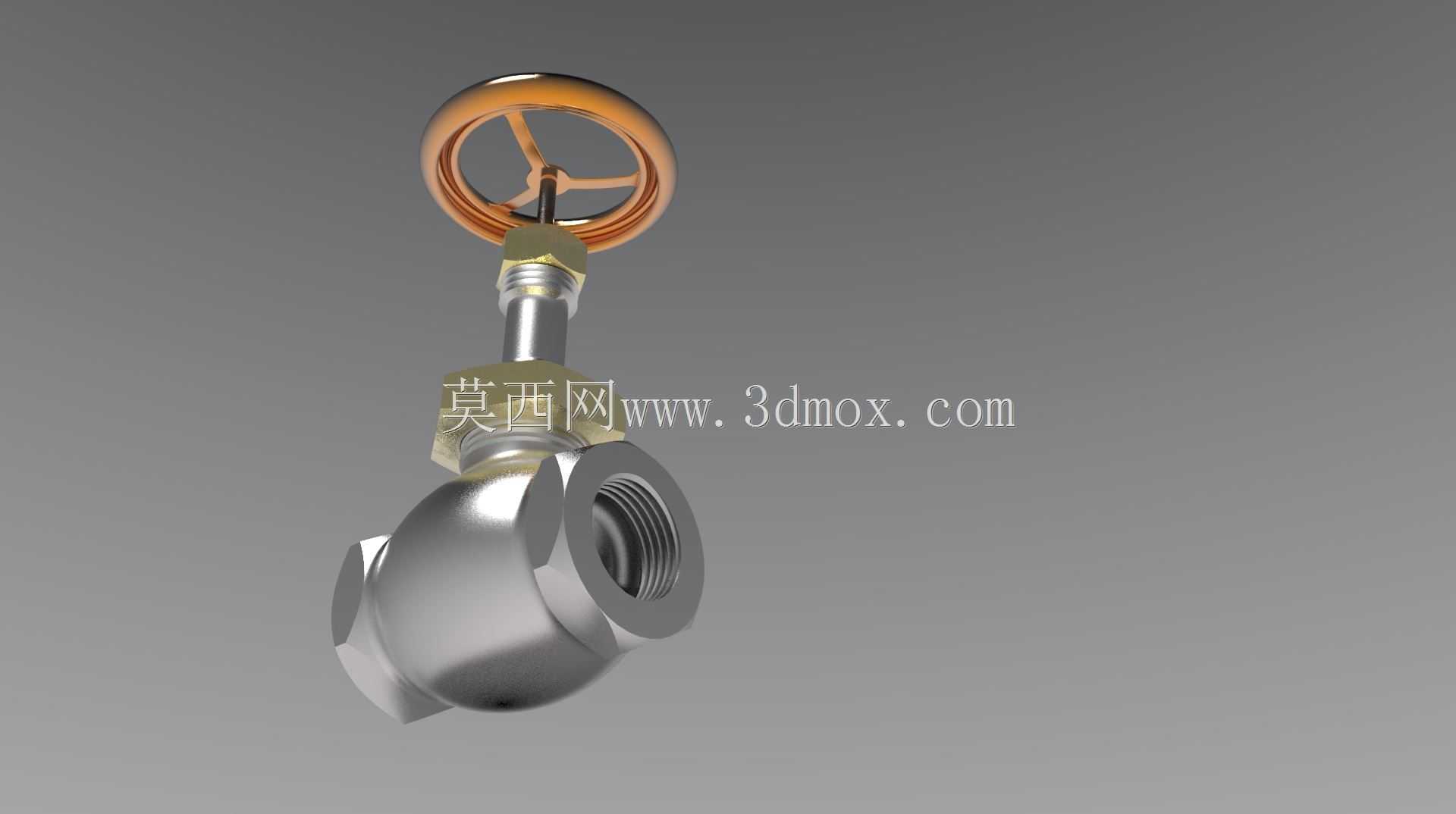

　　在化工、市政供水、暖通循环、油气输送等各类涉及流体输送的工业场景中，管路通断与流量调节是系统稳定运行的核心管控环节，截止阀作为这类场景中应用占比极高的截断类阀门，其结构设计的合理性直接影响整个管路系统的运行可靠性与运维成本。不同于闸阀、蝶阀的通断逻辑，这款截止阀采用阀瓣沿阀座轴线垂直升降的密封结构，依靠阀瓣与阀座密封面的紧密贴合实现管路截断，相比同通径的其他截断阀，它的密封面受流体冲蚀磨损的影响更小，在需要频繁调节开度、长期带压运行的管段中适配性更强。从实际工况适配来看，这款截止阀的设计充分考虑了不同安装场景的边界限制，阀体采用流线型的流道设计，介质流经阀体时的流阻被控制在合理区间，既避免了直角流道带来的局部压损过大问题，

　　也减少了介质内杂质在阀腔内部的淤积概率，针对含少量固体颗粒的流体工况，阀座密封面采用堆焊硬质合金的结构设计思路，能有效抵御颗粒冲刷带来的密封面划伤，延长阀门的在线服役周期。在安装边界设计上，这款模型还原了法兰连接端的完整尺寸基准，两端法兰的螺栓孔中心距、密封面凸台高度、法兰端面粗糙度要求都符合通用管路连接标准，设计人员在做管路排布时，可以直接调用该模型匹配相邻管路、法兰垫片以及紧固件的安装空间，不需要额外核对连接尺寸偏差。阀杆部分采用带倒密封的结构设计，当阀门处于全开位置时，阀杆根部的倒密封面与阀盖密封面紧密贴合，能够有效阻止介质从阀杆填料函处出现外漏，同时也为带压更换填料提供了操作可能，减少了管线停机维护的时间成本。

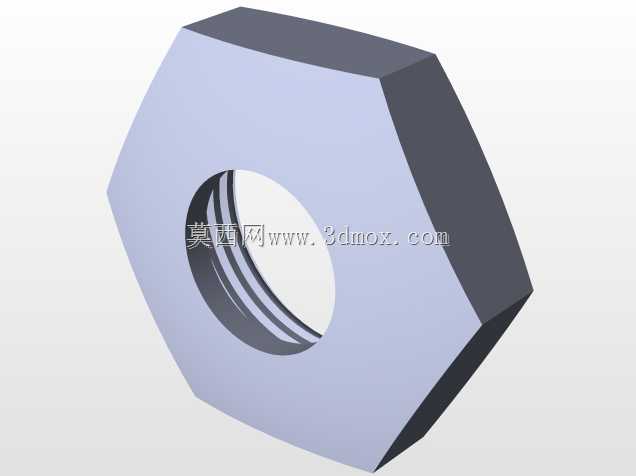

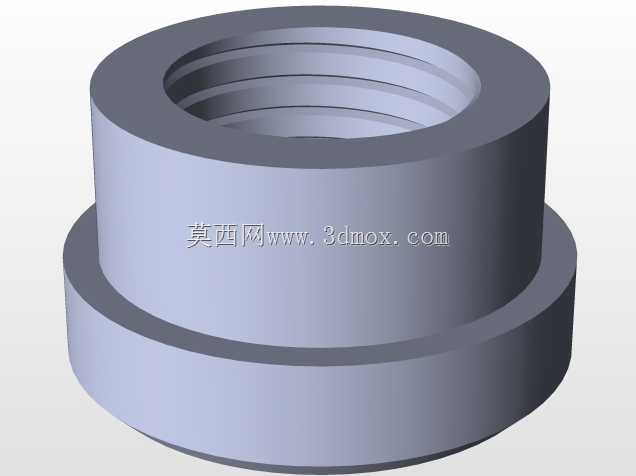

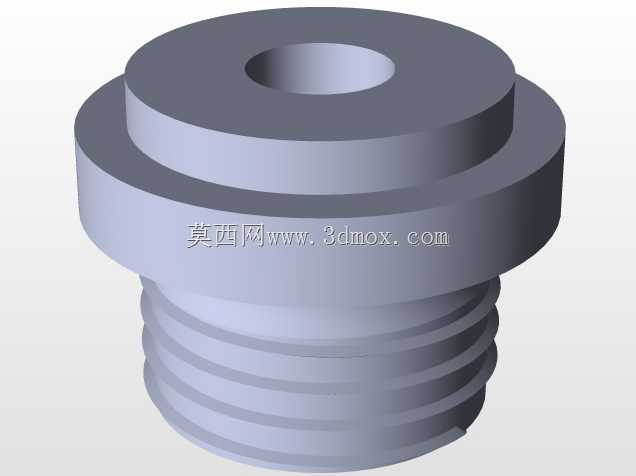

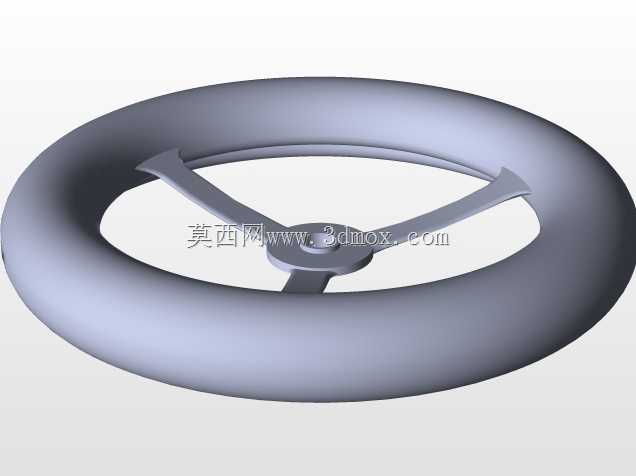

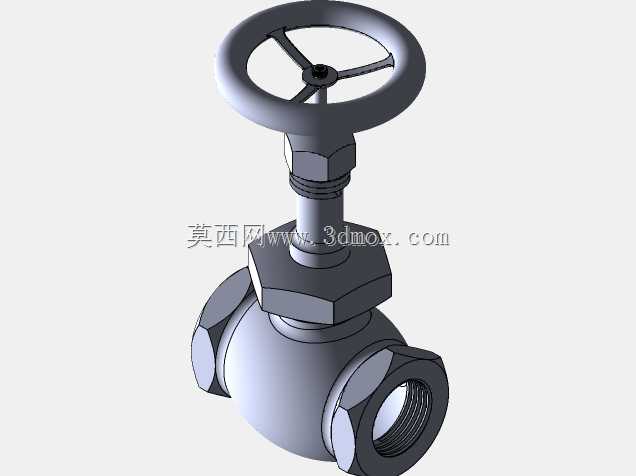

　　操作端的手轮尺寸匹配了阀门额定工况下的操作力矩，不需要额外加装加力杆即可完成额定压力下的启闭操作，手轮与阀杆的连接采用方榫配合加锁紧螺母的结构，避免长期操作后手轮出现松脱打滑的问题。从结构建模的细节来看，模型完整还原了阀瓣、阀杆、阀盖、填料压盖、阀体等核心零件的配合关系，填料函的深度、填料压盖的调节余量、阀瓣导向筋的配合间隙都按照实际加工装配要求做了还原，既可以作为管路系统集成时的选型参考模型，也能作为阀门结构设计教学的参考案例，帮助设计人员理解截止阀的密封原理、装配逻辑以及工况适配要点。在做管路系统三维排布时，这款模型还预留了保温层安装的空间余量，阀体外部的轮廓尺寸考虑了低温、高温工况下保温层的包裹厚度，

　　不会出现保温施工时阀杆操作空间被保温层挤占的问题，针对垂直安装、水平安装等不同安装姿态，模型的重心位置也做了合理优化，大通径规格下的阀体底部预留了支撑凸台，方便安装时做承重支撑，避免长期运行后阀体因自重出现连接法兰错位的问题。
