传统自行车曲柄踏板传动总成结构设计

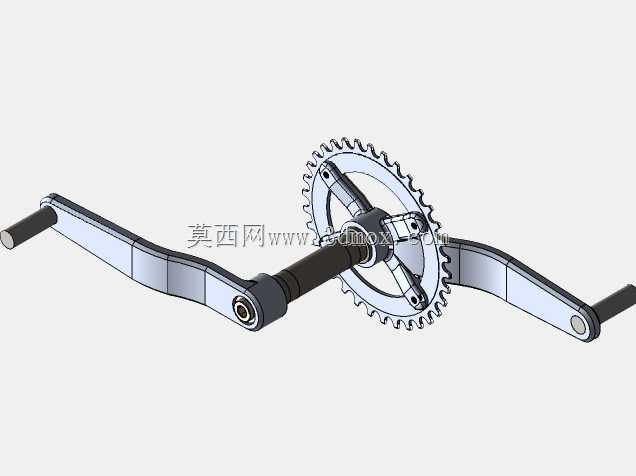

这套曲柄踏板总成是人力自行车传动系统的核心受力部件，日常骑行场景中，骑行者施加在踏板上的蹬踏力会通过曲柄传递至中轴，再带动链轮与链条完成动力输出，直接决定骑行过程的力传递效率与结构可靠性。设计阶段首先围绕峰值应力承载需求展开，曲柄本体采用变截面异型结构，在踏板安装端与中轴连接端做局部加厚处理，中间段通过合理的截面收窄控制整体重量，同时规避应力集中风险，所有过渡位置均采用大圆角平滑衔接，避免交变载荷下出现疲劳断裂问题。链轮部分采用标准齿形设计，齿廓经过修形处理，能与常规自行车链条实现顺畅啮合，减少跳齿、掉链的概率，链轮与中轴的连接采用花键配合结构，保证扭矩传递过程中无相对滑动，同时方便后期维护拆卸。两侧曲柄的相位角严格保持180度对称，安装时需保证与中轴的配合端面完全贴合，避免骑行过程中出现偏摆晃动。踏板安装轴位采用标准螺纹接口，适配市售主流规格的自行车踏板，安装边界预留了足够的扳手操作空间，方便装配与后期更换。中轴部分采用两端轴承支撑结构，轴承位的同轴度公差控制在合理范围内，保证转动过程中无卡滞、异响，降低动力损耗。实际应用中，这套总成可适配普通城市通勤车、入门级运动自行车的中轴安装位，安装时需匹配对应规格的中轴碗组，保证整体转动精度。结构设计过程中针对踏板踩踏的极限工况做了位移分析，在最大蹬踏力作用下，曲柄的形变量控制在允许范围内，不会出现蹭链、形变失效等问题，兼顾了轻量化与结构强度的平衡，能满足日常通勤、常规运动骑行的使用需求，各部件的配合间隙经过反复校核，既保证转动灵活性，又不会出现旷量过大的问题。
