工业级平行轴硬齿面齿轮箱结构设计

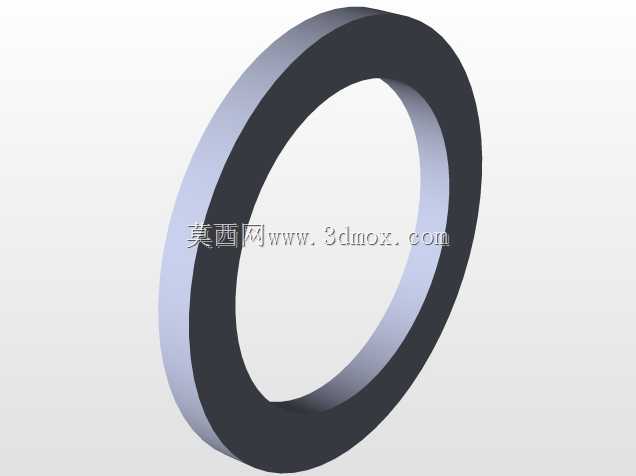

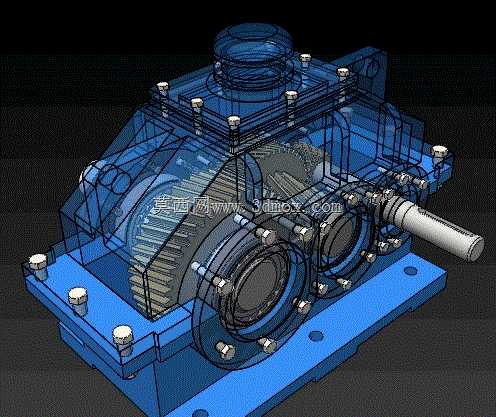

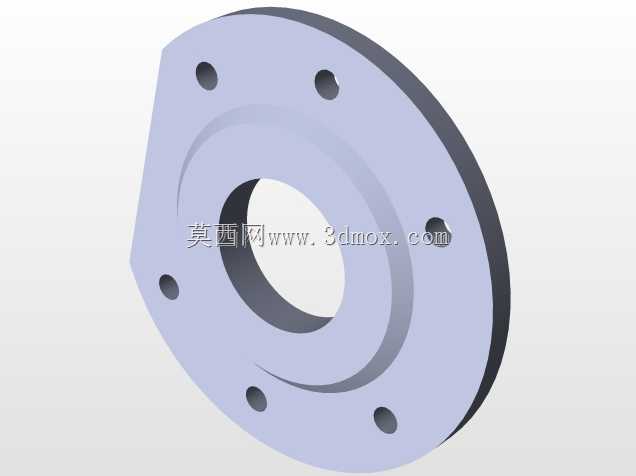

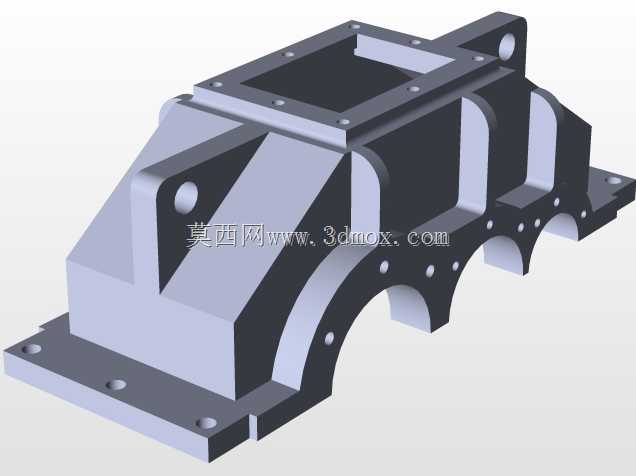

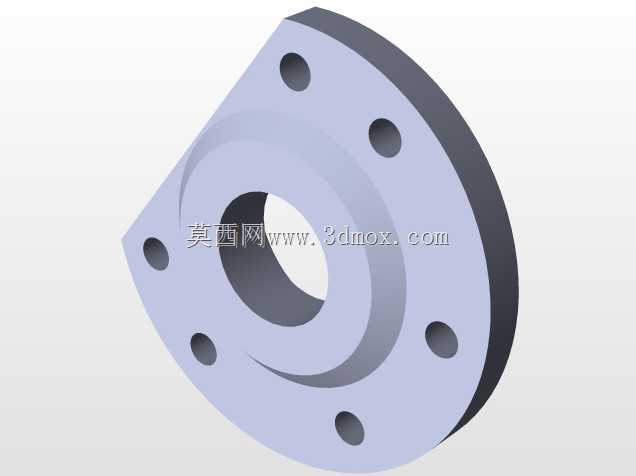

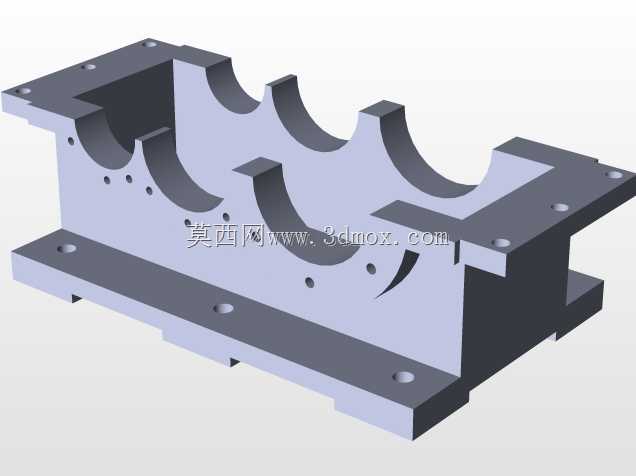

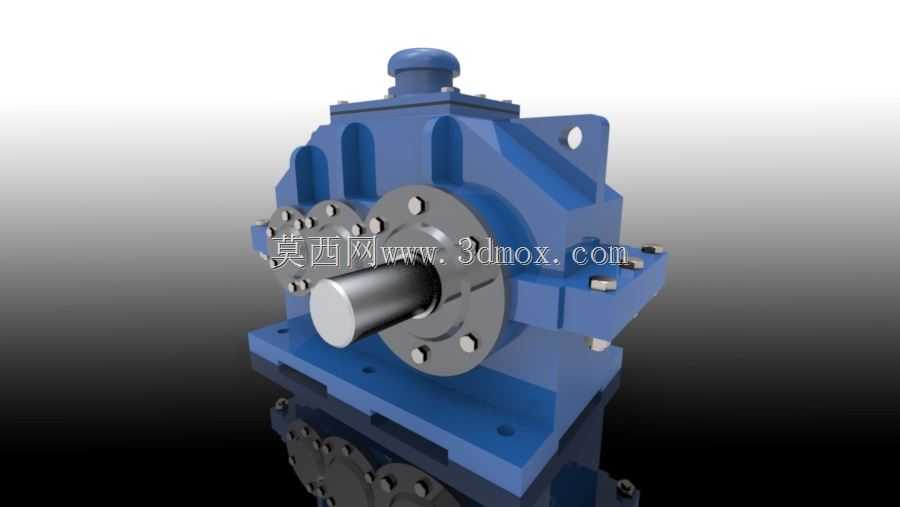

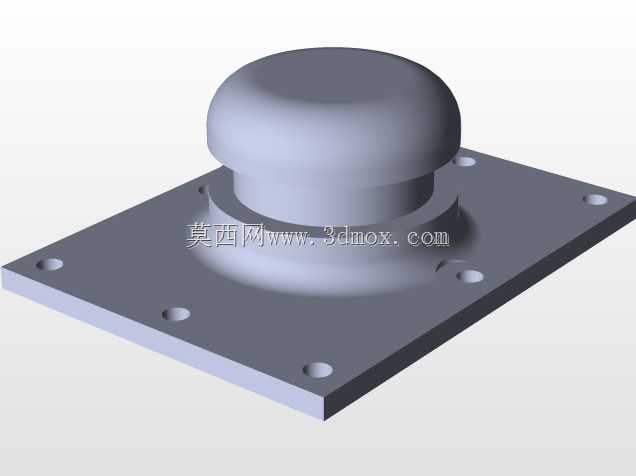

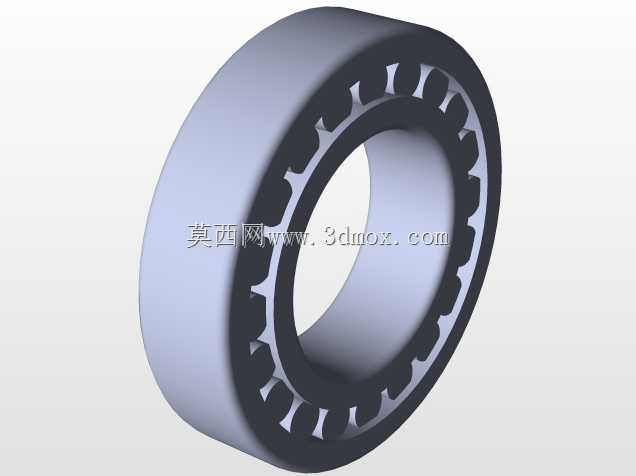

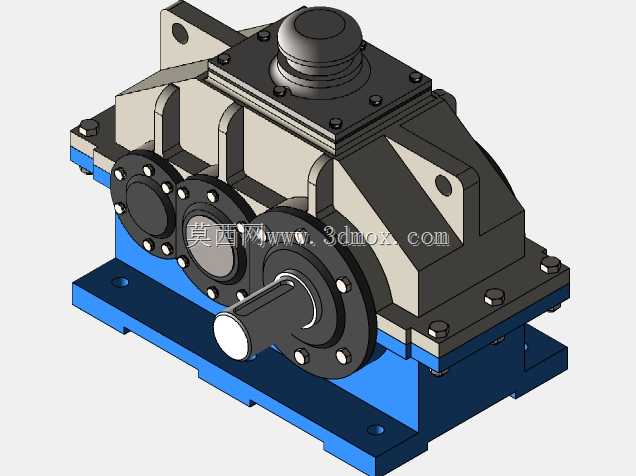

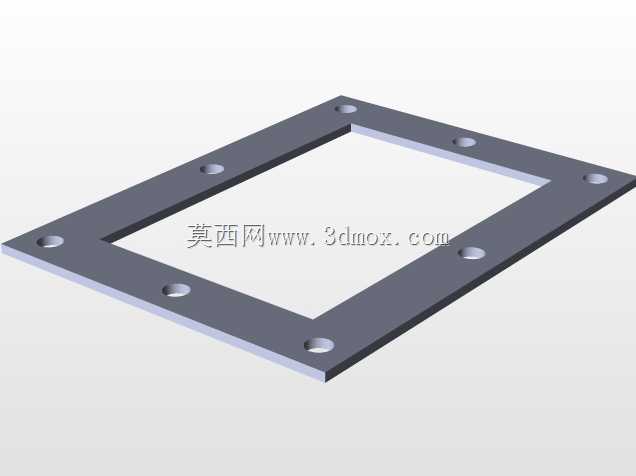

这款齿轮箱作为工业传动系统的核心减速增扭部件，广泛应用于矿山输送、冶金轧钢、起重运输、轻工生产线等需要匹配原动机与工作端转速扭矩的场景，能够将电机输出的高转速低扭矩动力，按照固定传动比转换为低转速大扭矩的输出动力，适配不同工况下负载端的动力需求，有效降低原动机的选型功率冗余，提升整套传动系统的运行效率与稳定性。从结构设计来看，这款齿轮箱采用剖分式铸铁箱体结构，上下箱体通过精密定位的螺栓组实现紧固连接，既保证了箱体整体的刚性与密封性能，也方便内部齿轮、轴系、轴承等部件的装配与后期维护检修。输入轴采用伸出式法兰安装结构，轴端配置高精度密封件，可有效阻挡外部粉尘、水汽进入箱体内部，同时避免箱体内润滑油的渗漏；输出轴采用大直径实心轴设计，能够承受更大的径向与轴向负载，适配重载工况下的动力传递需求。箱体顶部设置有透气塞结构，可平衡箱体内外气压差，避免长时间运行导致内部温升引发的密封失效问题；箱体下部预留有油位观察与放油接口，方便日常运维过程中检查润滑油状态、更换润滑油。设计过程中，首先根据目标工况的额定传递功率、输入转速、传动比要求完成齿轮副的参数匹配，选用硬齿面渐开线圆柱齿轮，通过齿面修形设计降低啮合过程中的冲击与噪音，提升齿轮的承载能力与使用寿命；轴系设计阶段充分考虑不同负载下的挠度变形，选用适配的滚动轴承支撑，保证齿轮啮合的重合度与传动平稳性；箱体结构设计时通过加强筋布局优化，在控制整体重量的前提下提升箱体的抗振性能与结构刚性，同时预留了标准化的安装地脚尺寸，可直接适配行业内通用的安装基座，无需额外定制转接结构。外形尺寸方面，这款齿轮箱的安装边界充分考虑了通用工业场景的安装空间限制，输入输出轴的中心高、轴伸长度、键槽尺寸均遵循行业通用标准，法兰安装孔位采用等距圆周布局，可适配不同角度的安装需求，箱体侧面预留的吊装孔结构方便设备的现场吊装与就位，整体结构紧凑，在保证传动性能的前提下尽可能缩小了设备的占用空间，能够适配空间受限的生产线改造升级场景。
