双联传动齿轮16T30T结构设计

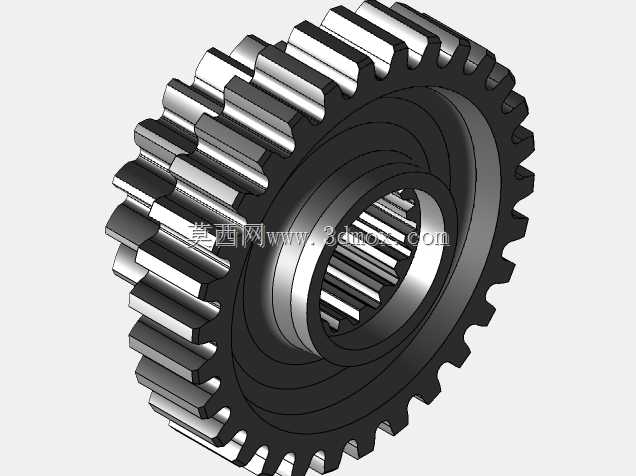

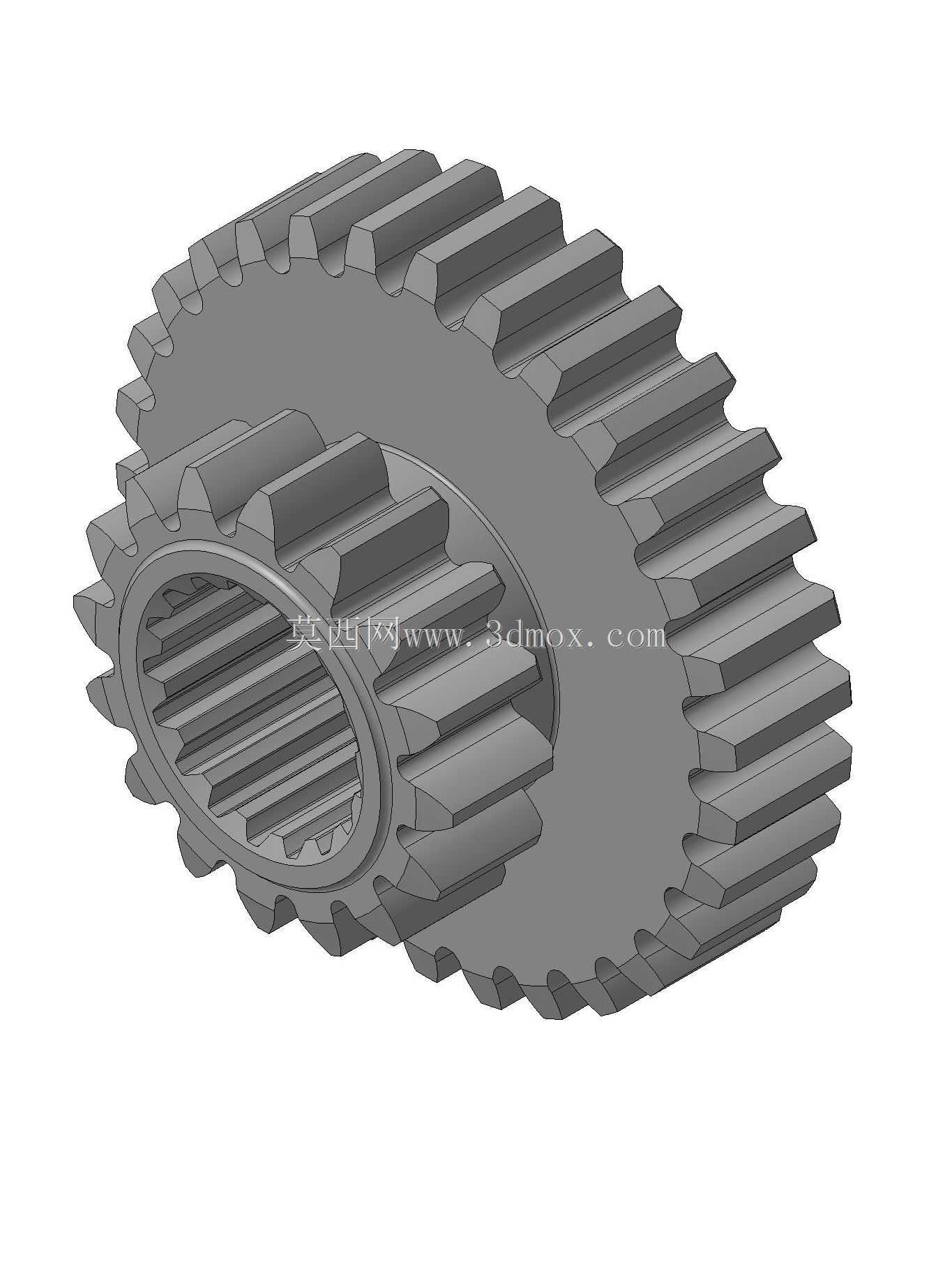

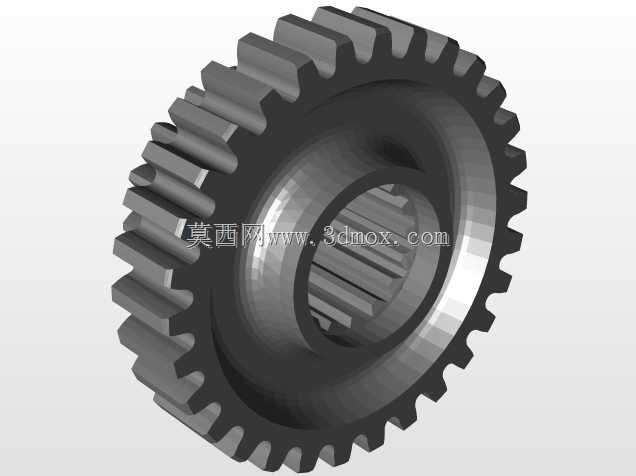

这款双联齿轮是机械传动系统中用于同轴变速动力传递的核心构件，主要应用于需要在同一轴线上实现多传动比切换的场景，常见于手动变速器、机床主轴进给箱、小型农机传动箱、工业减速机变速模块等设备内部，承担着不同转速档位下的动力衔接与扭矩传递作用，能够在不改变传动轴安装位置的前提下，通过与不同齿数的配对齿轮啮合，输出差异化的转速与扭矩，满足设备不同工况下的动力输出需求。从功能特性来看，该双联齿轮将两组不同齿数的轮齿集成在同一基体上，其中小齿数轮为16齿、大齿数轮为30齿，两组轮齿与基体为一体式结构，相比分体装配的齿轮组具备更高的同轴度与结构刚性，传动过程中不会出现两轮相对错位的问题，传动精度更高，承载能力更强。内孔采用花键结构设计，能够与带花键的传动轴实现周向固定，既可以传递较大的扭矩，也能在需要滑移变速的场景下沿轴向顺畅滑动，完成档位切换动作，轮齿采用标准渐开线齿形设计，啮合过程中传动平稳，冲击与噪音较小，齿部经过结构强化设计，能够承受交变载荷下的长期运转，降低齿面磨损与断齿风险。在设计思路上，该齿轮优先保证两组轮齿的同轴度公差，将两轮的基准轴线统一在内花键的中心轴线上，避免因同轴度误差导致的啮合偏载、传动卡滞问题；齿宽参数结合目标传递扭矩进行匹配，大齿数轮承担低速大扭矩传动场景，齿宽设计更充裕，小齿数轮适配高速小扭矩传动场景，在保证强度的前提下控制整体重量；内花键的参数与常用标准传动轴匹配，具备良好的互换性，齿轮基体的过渡位置采用圆角过渡，减少应力集中，提升零件的疲劳寿命。从安装边界来看，该齿轮的最大外缘由30齿轮齿的齿顶圆决定，安装时需要保证轴向预留足够的滑移空间，径向需要预留与配对齿轮啮合的中心距空间，内花键的尺寸与适配传动轴完全契合，安装后轴向通过卡圈或轴肩定位，周向通过花键实现扭矩传递，整体结构紧凑，不需要额外的连接构件即可完成装配，能够有效减小传动机构的整体体积，提升设备内部的空间利用率。
