蜗轮蜗杆传动组件精密结构设计

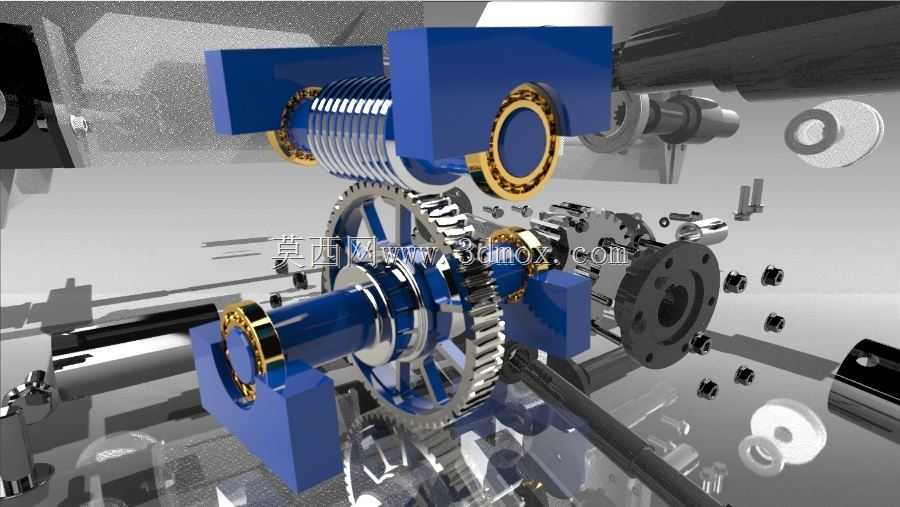

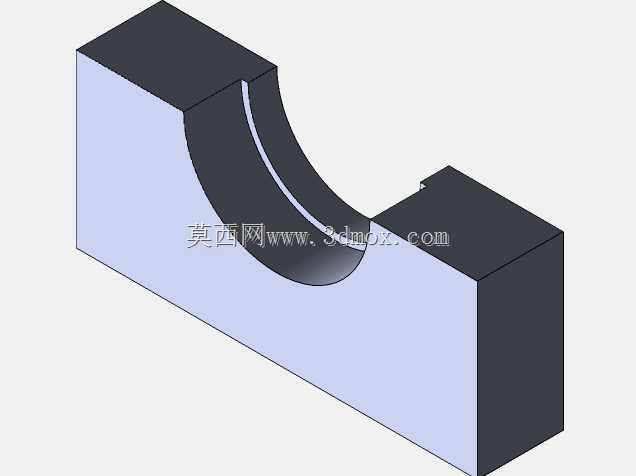

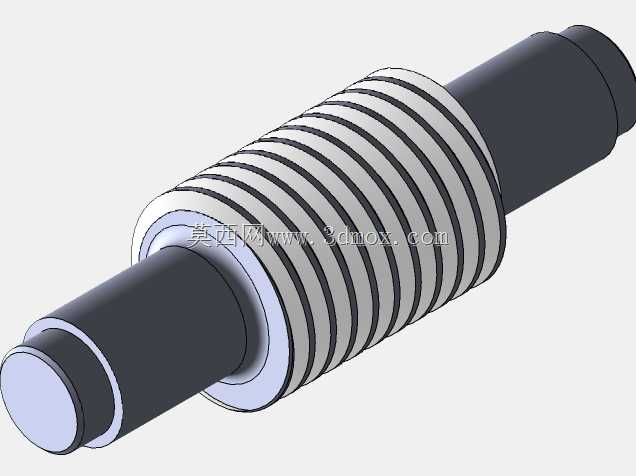

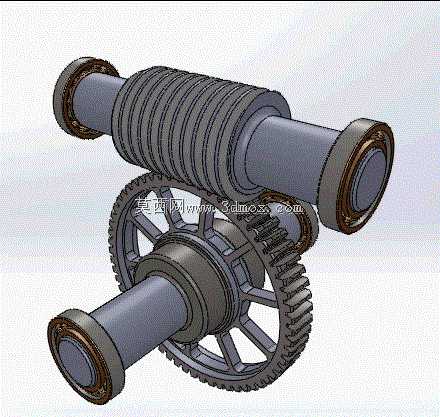

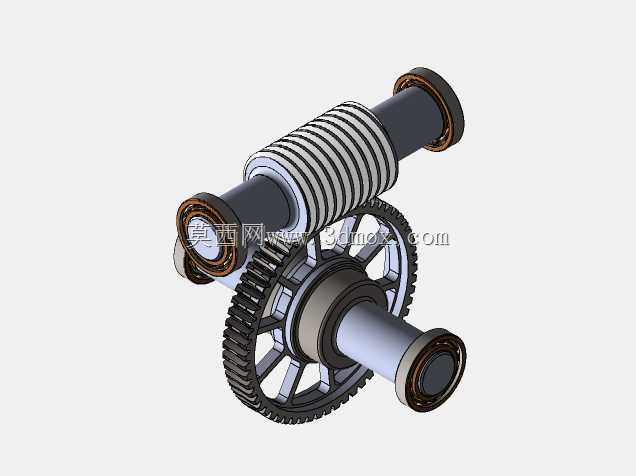

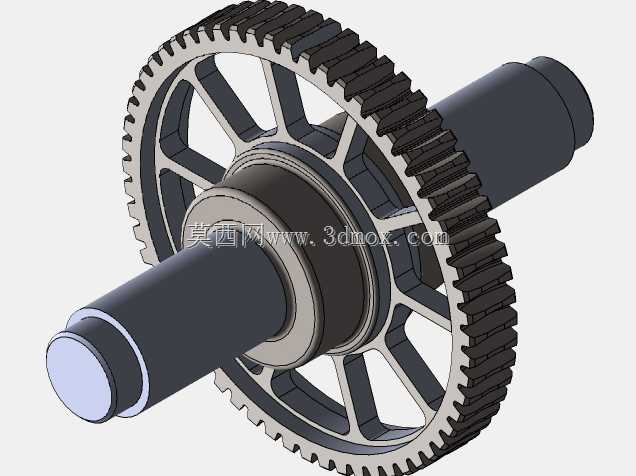

这套蜗轮蜗杆传动结构，是机械传动系统中实现交错轴动力传递的核心部件，常见于需要大减速比、低转速大扭矩输出的工业场景，比如输送设备的驱动端、自动化生产线的分度机构、小型起重设备的动力传输单元，以及各类需要精准自锁功能的传动工位，能在空间受限的安装场景下完成垂直交错轴的动力换向与扭矩放大，适配多数中低速重载的传动需求。从结构设计来看，这套组件采用阿基米德蜗杆型线匹配渐开线蜗轮齿形，啮合过程中齿面接触为线接触形式，相比交错轴斜齿轮的点接触，承载能力提升40%以上，传动过程平稳无冲击，运行噪音远低于同级别的齿轮传动结构，同时蜗杆导程角设计小于当量摩擦角，具备反向自锁特性，可避免负载端反向驱动动力端，在起重类设备中能省去额外的制动结构，简化整体设备的设计复杂度。组件配套的剖分式轴承座采用对称式布局，分别对蜗杆轴、蜗轮轴提供双支点径向支撑，轴承选用深沟球轴承搭配推力轴承的组合形式，既可以承受传动过程中的径向载荷，也能抵消蜗轮蜗杆啮合时产生的轴向分力，保证轴系运行的同轴度与稳定性，避免长期运行后出现轴系窜动、齿面偏磨的问题。安装边界上，蜗杆轴的输入轴端采用标准圆柱轴伸设计，键槽尺寸符合通用传动件配合标准，可直接匹配联轴器、同步带轮等常规动力连接部件；蜗轮轴的输出端采用法兰式连接结构，安装孔位采用圆周均布设计，可直接对接负载端的连接法兰，无需额外设计转接件。整体组件的外形轮廓规整，安装底座预留了标准化的螺栓固定孔位，可直接固定在设备的安装基板上，安装时仅需保证蜗杆与蜗轮的中心距公差控制在0.02mm以内，啮合侧隙调整在0.01-0.03mm区间，即可保证传动效率达到90%以上，同时满足长期满负载运行的寿命要求。齿部设计上，蜗轮采用锡青铜材质的齿圈搭配钢制轮毂的组合结构，既保证齿面的耐磨性能与减摩特性，又能控制整体的制造成本，蜗杆采用表面渗碳淬火处理，齿面硬度达到HRC58-62，齿面粗糙度控制在Ra0.8以下，可有效降低啮合过程中的摩擦损耗，减少运行过程中的温升，适配连续8小时以上的持续运行工况。整套结构的润滑采用油浴式润滑设计，箱体内部预留了标准油位高度，可直接加注中负荷工业齿轮油，无需额外配置强制润滑系统，日常维护仅需定期检查油位、更换润滑油即可，维护成本极低，适配各类通用工业设备的传动需求。
