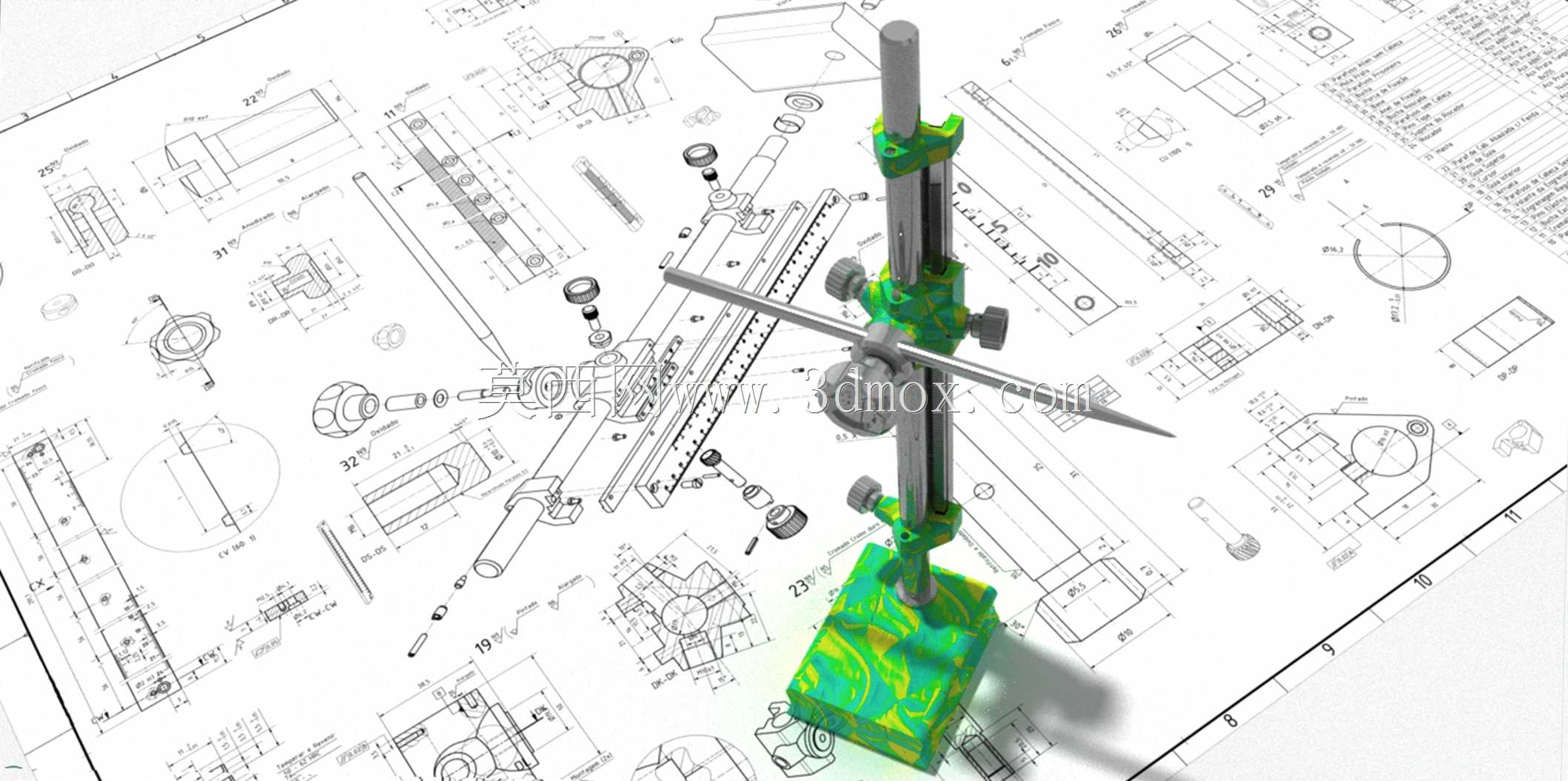

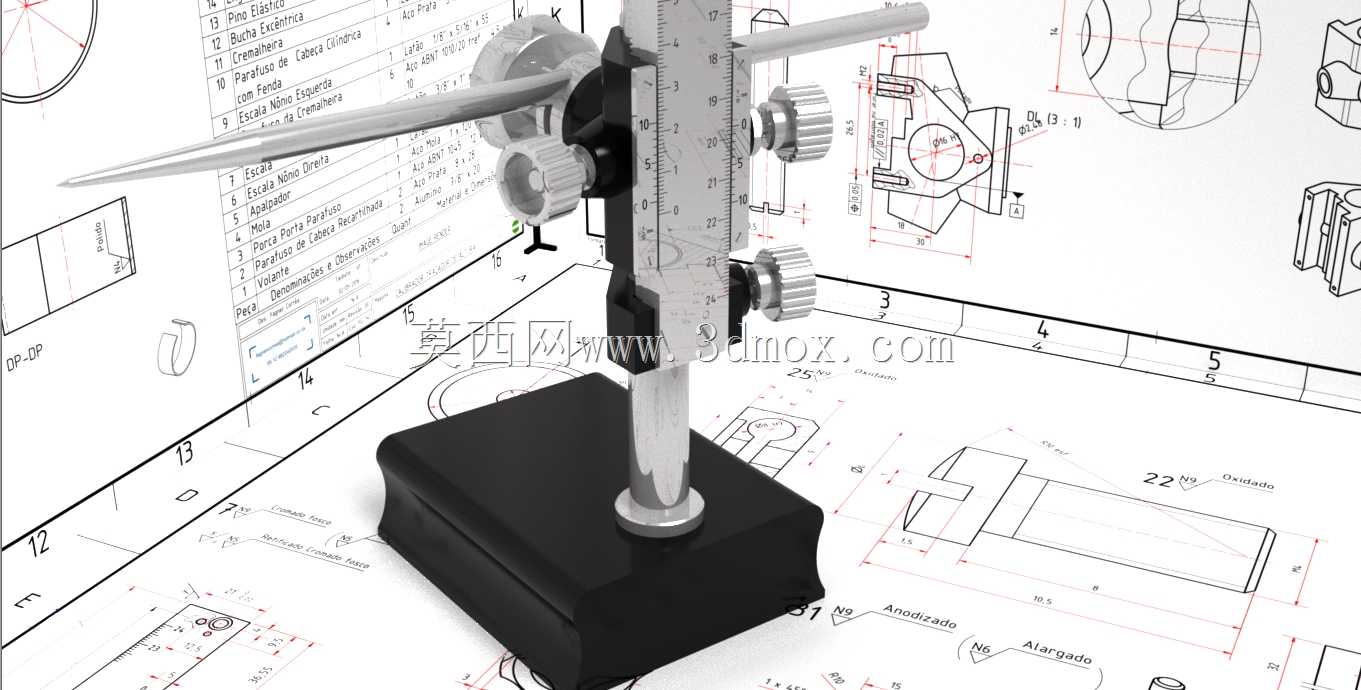

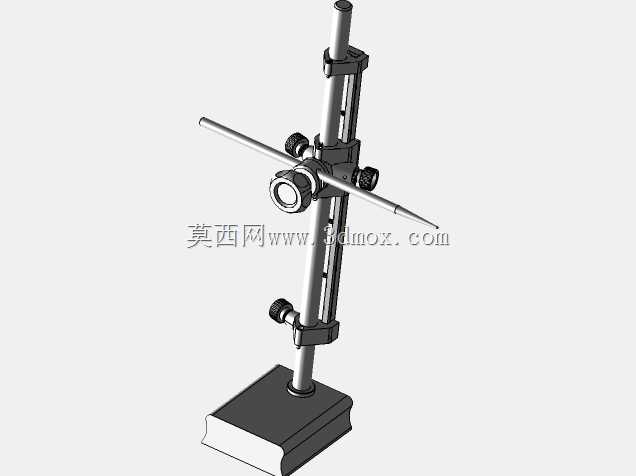

复古游标式高度测量划线装置

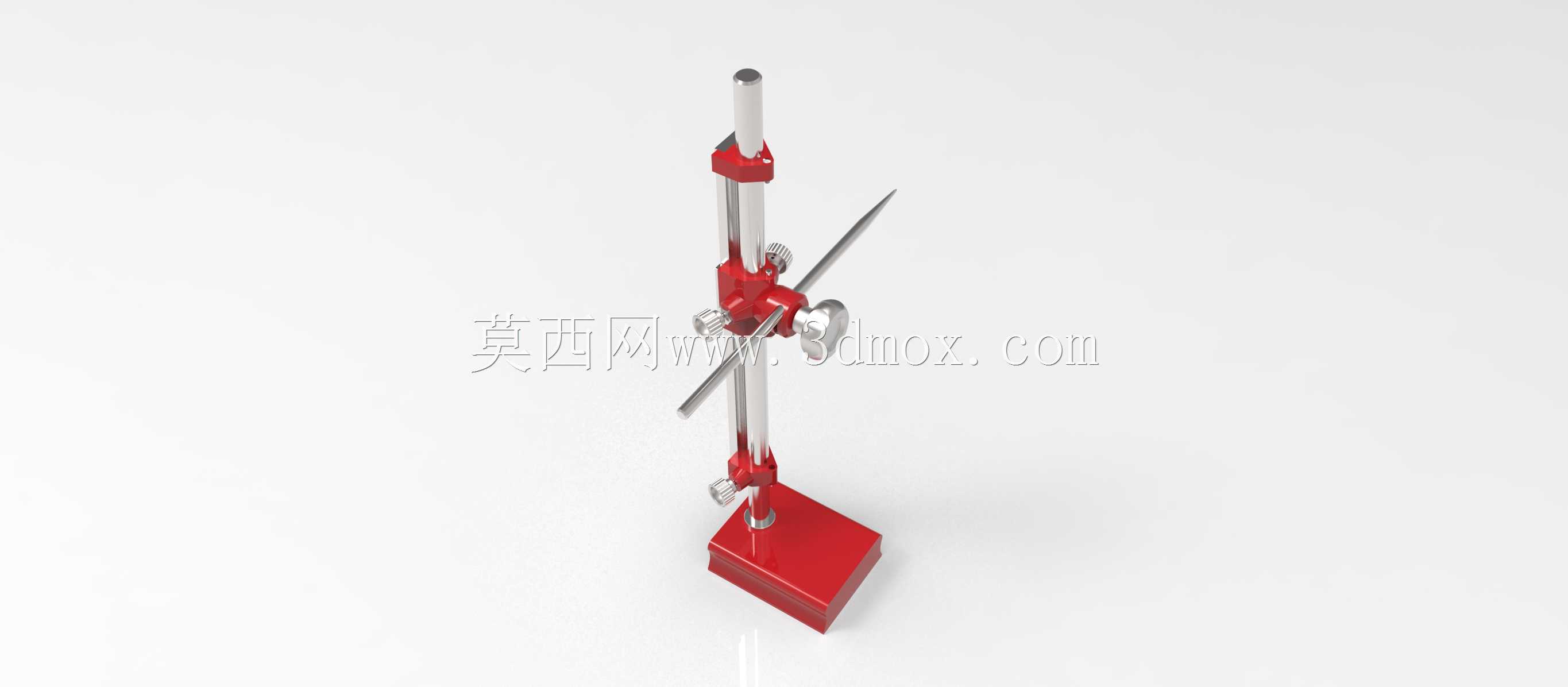

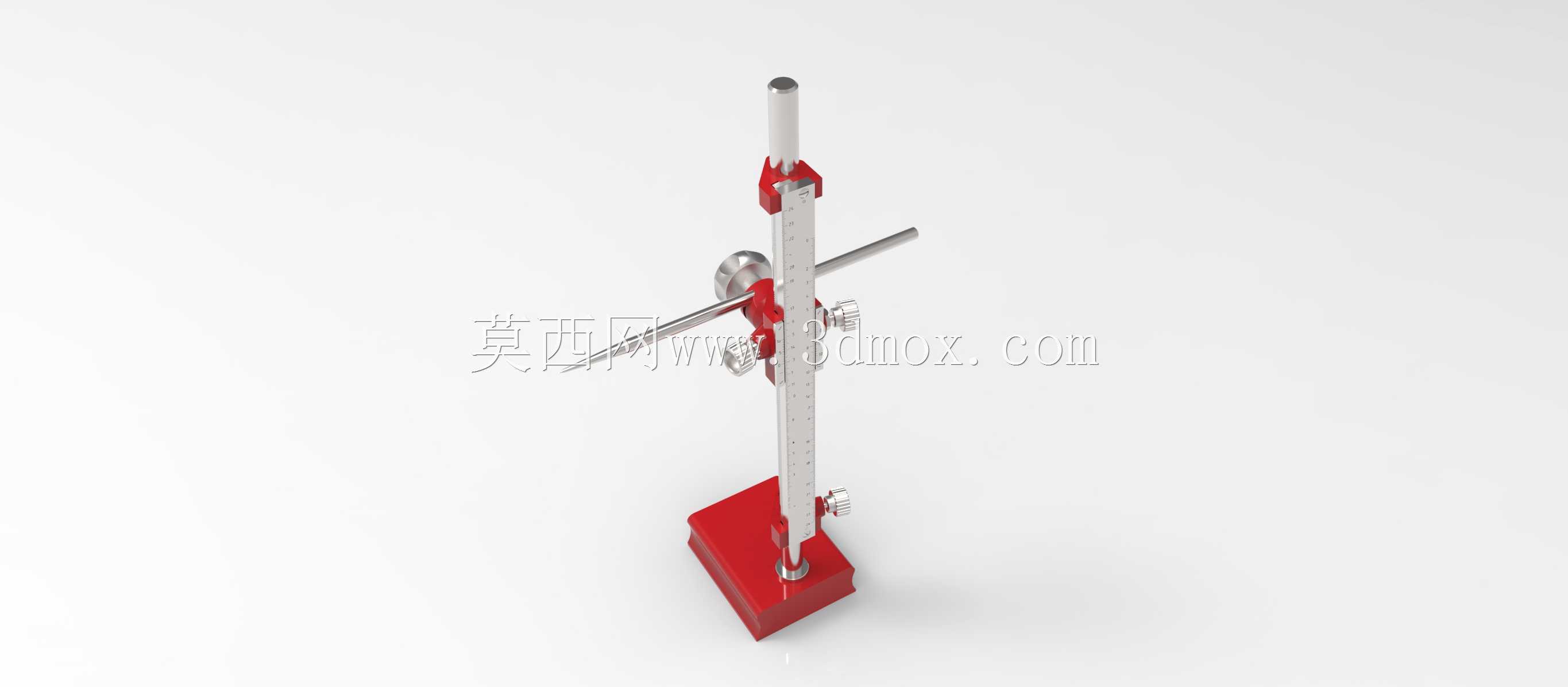

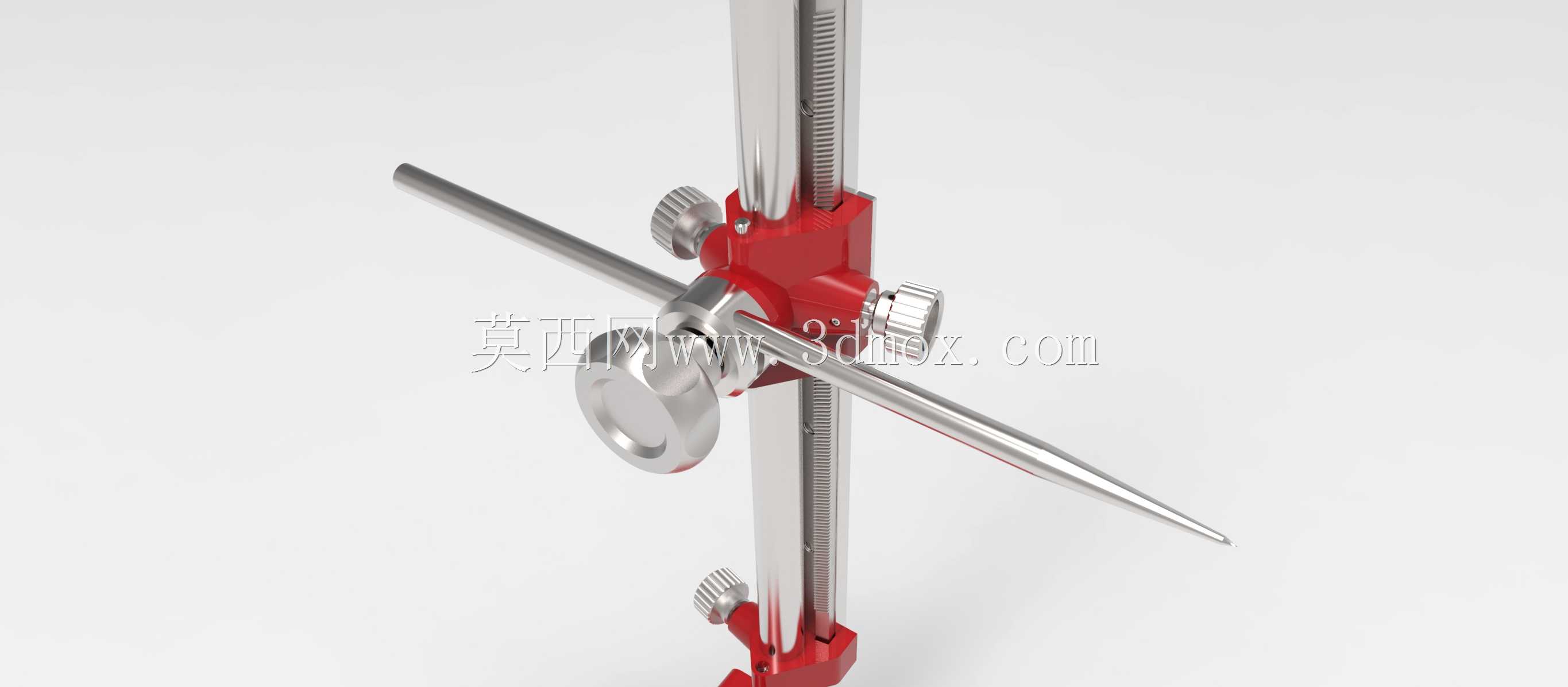

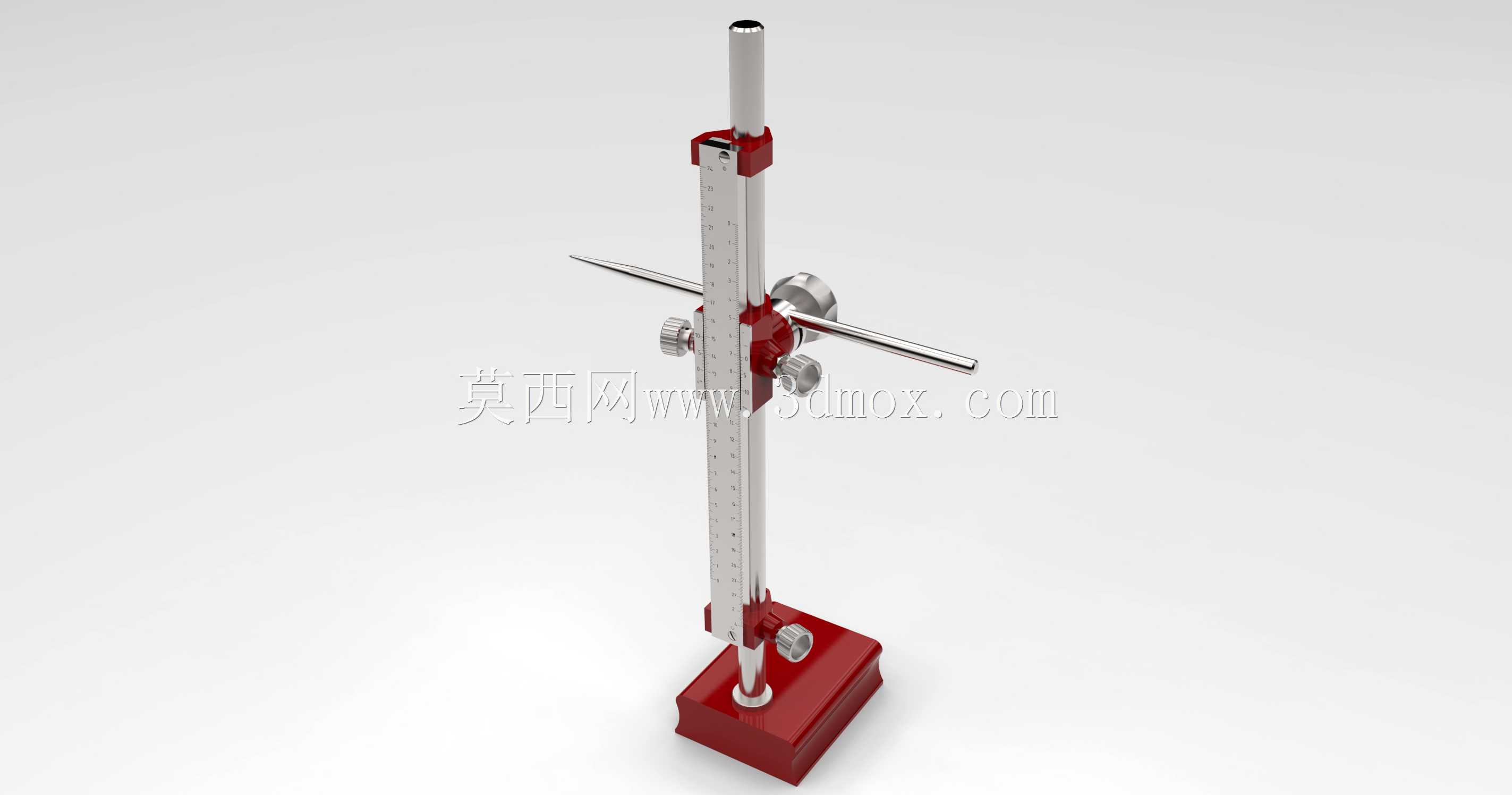

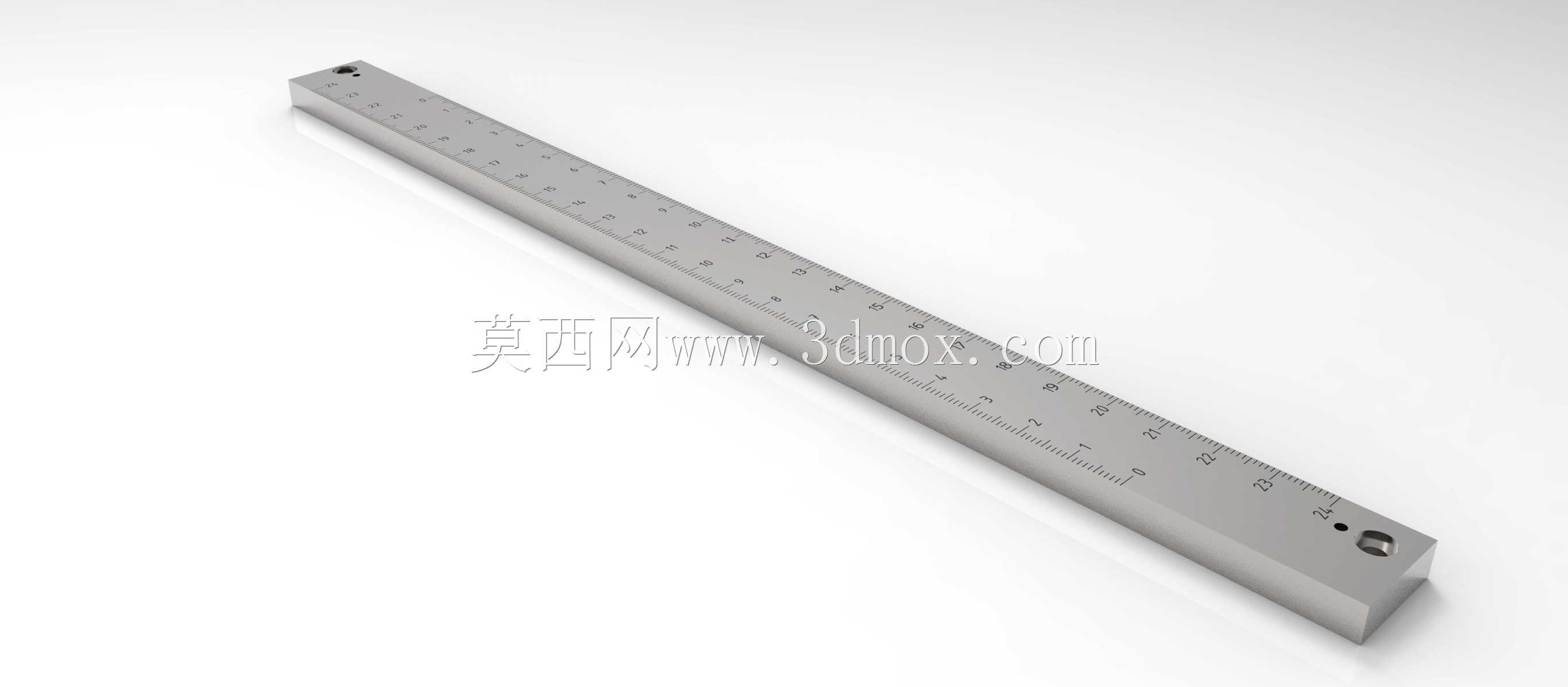

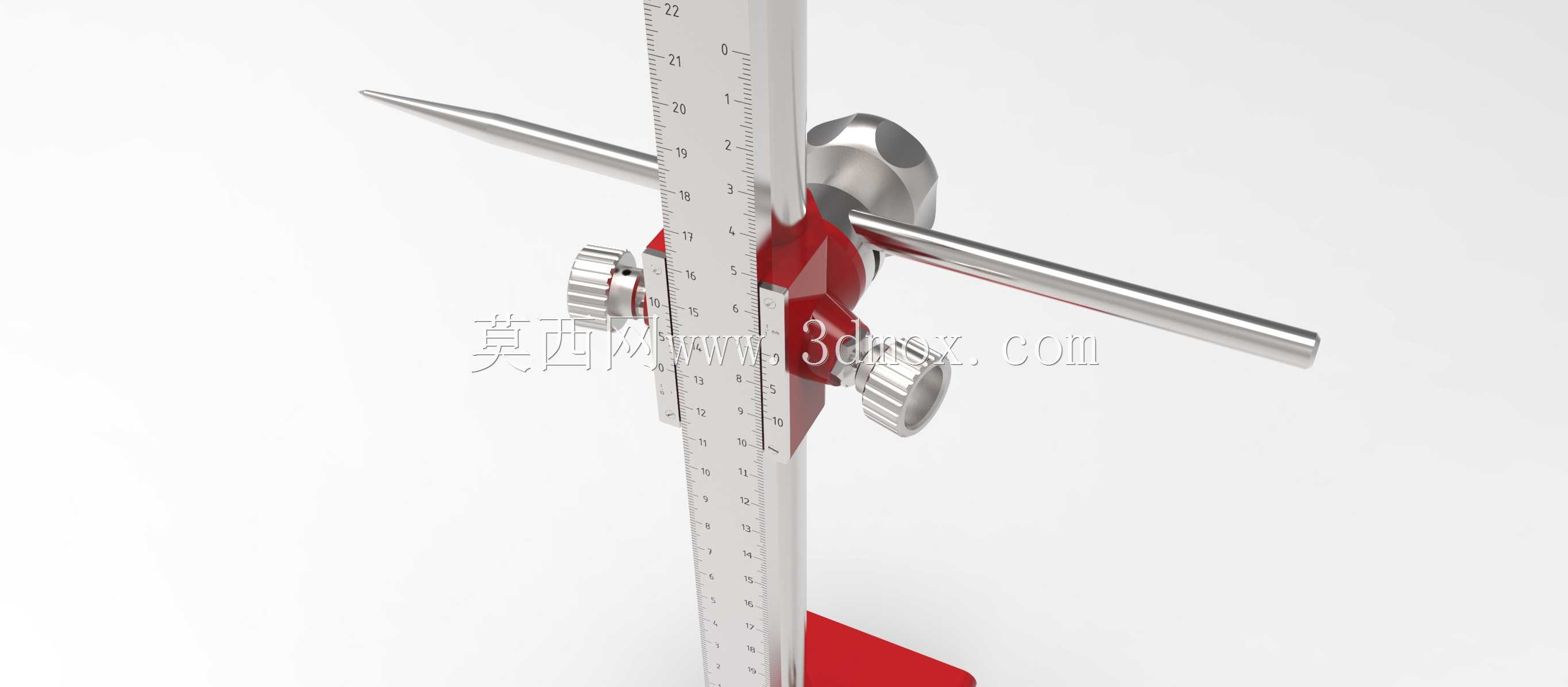

这款高度测量装置是机械加工、钳工实训、零部件检测场景中十分常用的手动测量与划线作业工具，在传统机加工车间、五金修配工位、职业院校机械实操课堂中都能见到它的身影，主要承担两个核心作业功能：一是完成工件上平面、台阶、槽位相对于基准平台的垂直高度尺寸测量，二是配合划线头在毛坯或半成品工件表面划出平行于基准面的加工定位线，为后续的铣削、锉削、钻孔等工序提供精准的位置参照。从功能结构设计来看，装置采用厚重的铸铁矩形基座作为承载基础，基座底面经过精密刮研处理，能够与检验平台、划线平台的工作面紧密贴合，保证测量基准的平面度与稳定性，避免作业过程中出现晃动倾斜带来的误差；垂直安装在基座中心的主尺杆采用高刚性不锈钢材质制作，杆身刻有清晰的公制刻度线，表面经过防锈耐磨处理，长期使用也不会出现刻度磨损、杆身锈蚀的问题。滑动测量架通过燕尾槽结构与主尺杆配合，搭配锁紧旋钮与微动调节机构，既可以实现测量架沿主尺的快速上下滑动定位，也能在接近测量位置时进行毫米级的微调，保证读数与划线的精度；测量架上横向伸出的安装杆可以根据作业需求更换不同附件，换装尖状测头时可直接接触工件表面读取高度数值，换装划线针头时即可完成平行划线作业，横向杆的伸出长度也可根据工件的大小灵活调整，适配不同轮廓尺寸的工件测量需求。这款装置的整体结构没有复杂的电子元器件，完全依靠机械结构实现测量功能，可靠性极强，即使在车间多油污、多粉尘、存在轻微振动的复杂作业环境下也能稳定工作，不需要外接电源或定期校准电子元件，日常维护仅需定期清洁滑动接触面、加注少量润滑油即可长期保持精度。从安装与使用边界来看，装置基座的占地面积较小，不需要额外的固定安装，直接放置在平整的平台表面即可使用，主尺的有效测量行程覆盖了常规小型机械零部件的高度测量范围，能够满足绝大多数常规机加工、钳工修配的作业需求，横向测杆的调节范围也能覆盖常见工件的横向测量位置，不会出现因工件尺寸偏大导致无法测量的问题。整体红银搭配的外观配色辨识度极高，调节旋钮、锁紧部件的布局符合人手操作习惯，作业时单手即可完成锁紧、微调、划线的连贯操作，使用手感顺畅，是经过长期工业实践验证的经典手动测量工具结构。
