机械式百分表精密测量构件三维设计

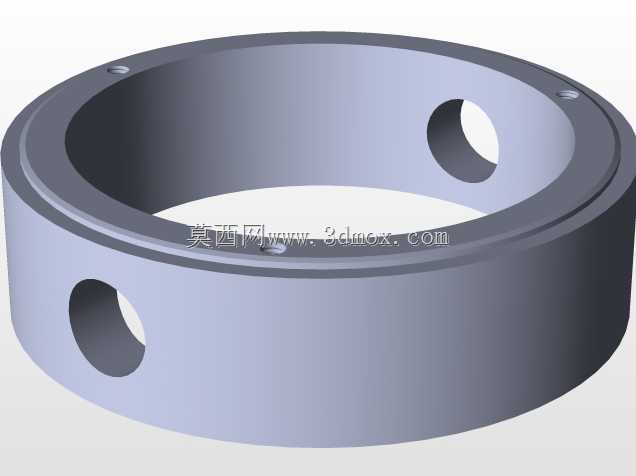

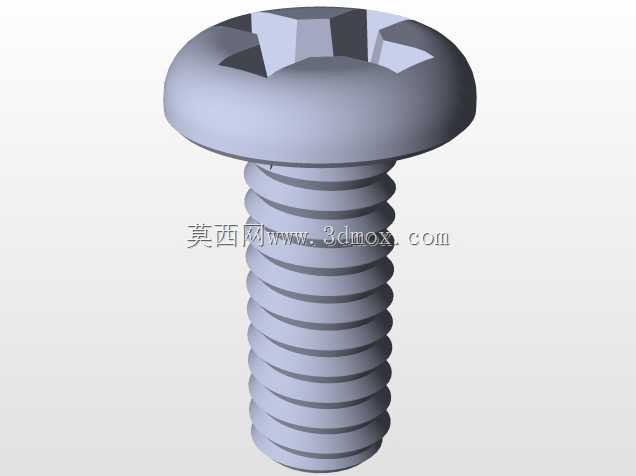

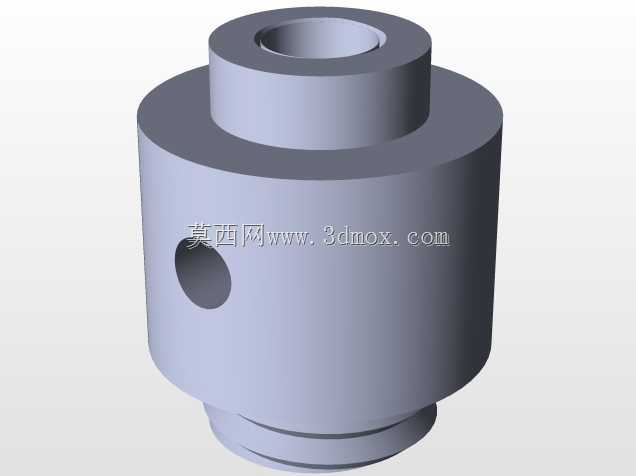

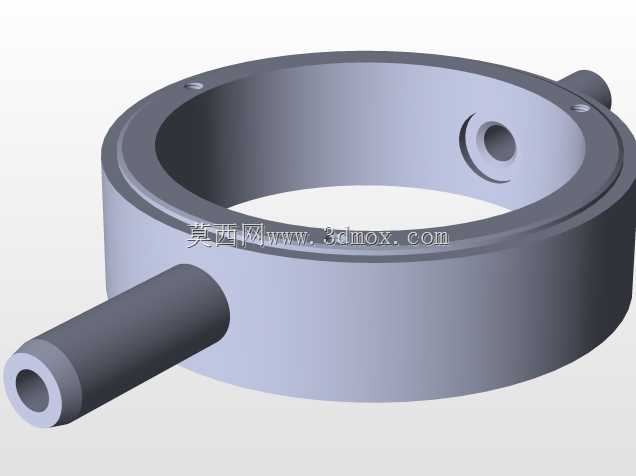

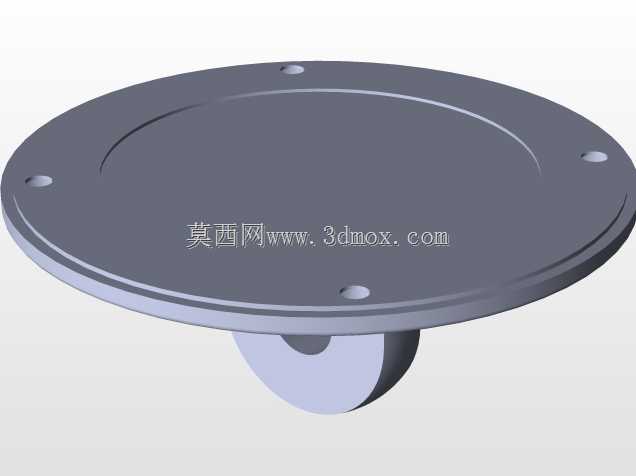

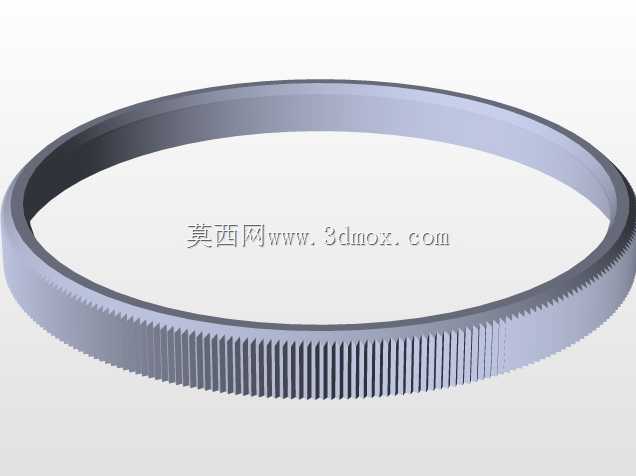

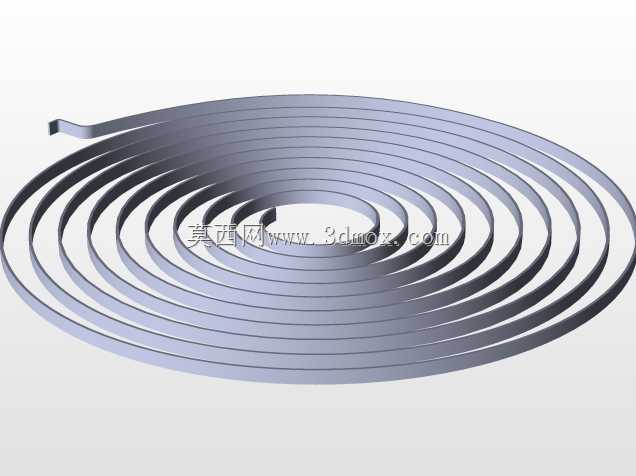

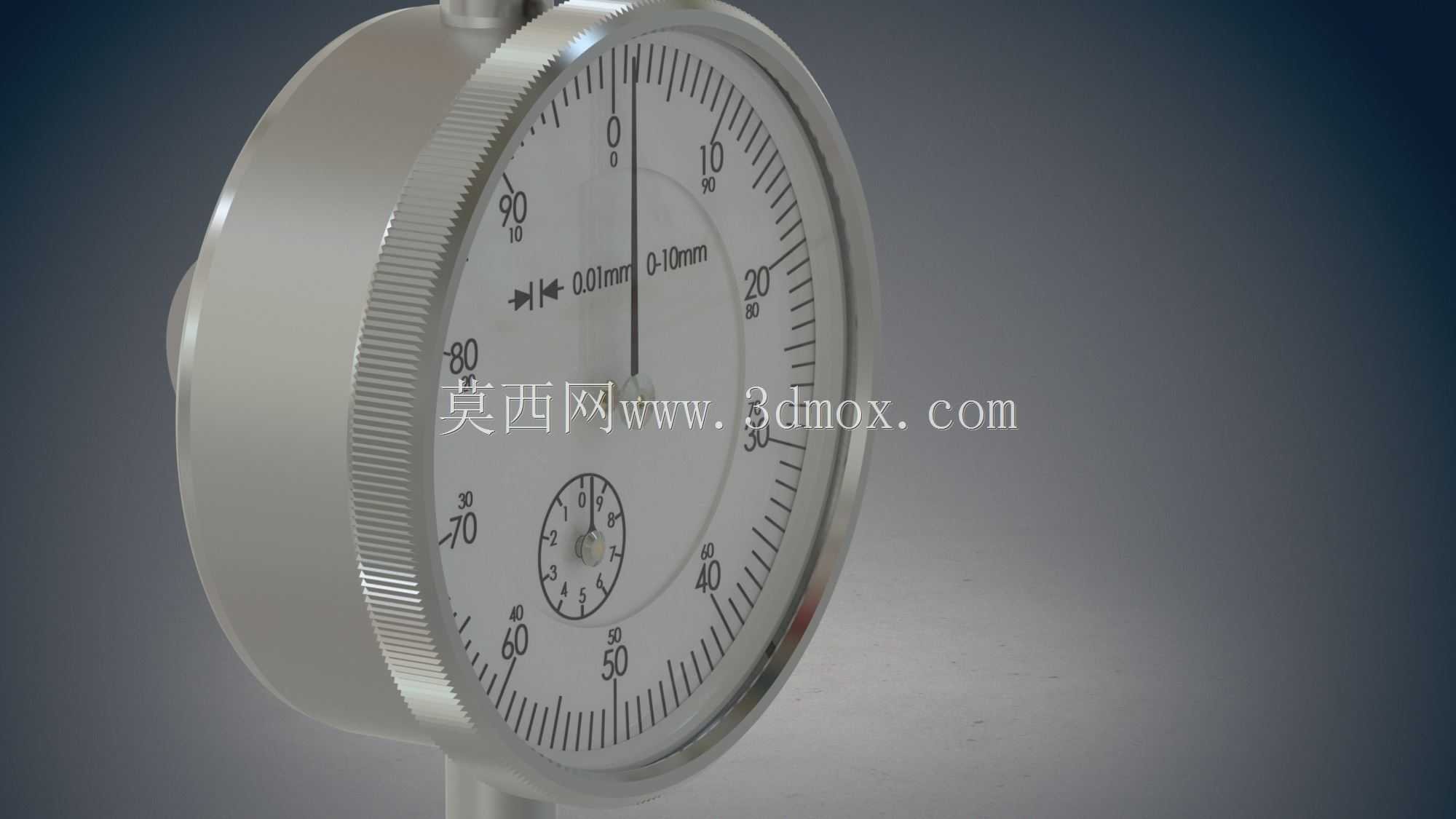

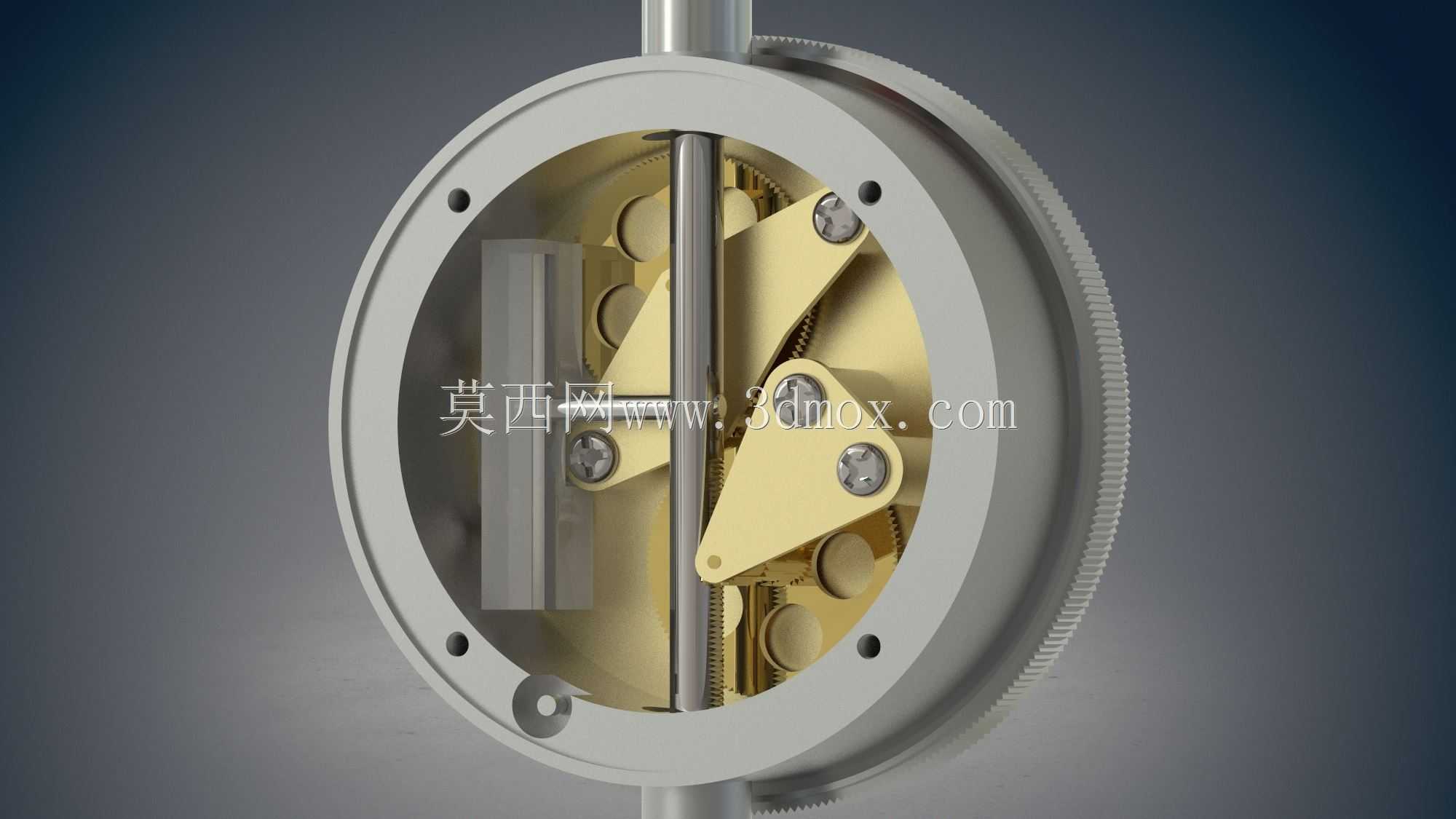

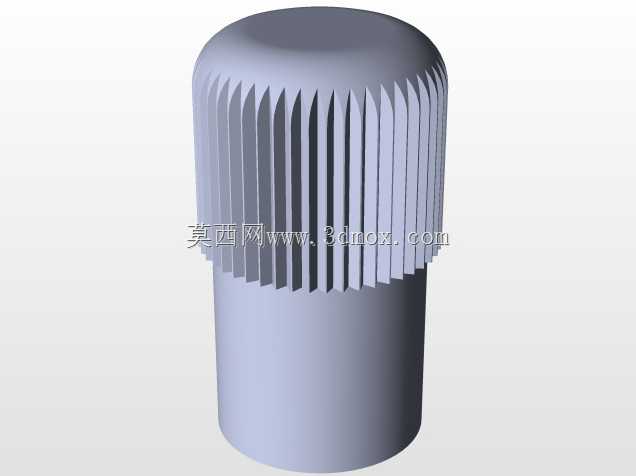

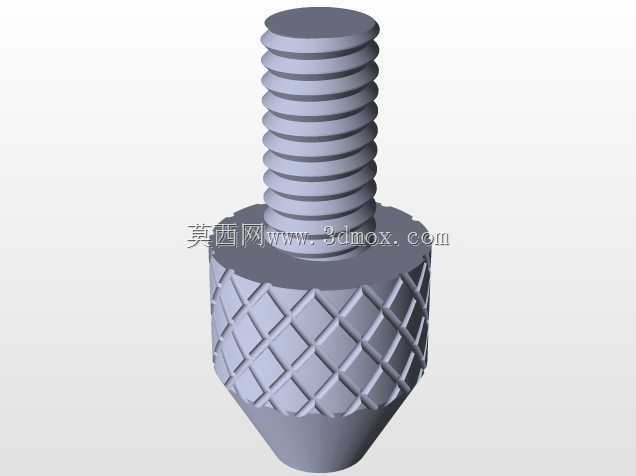

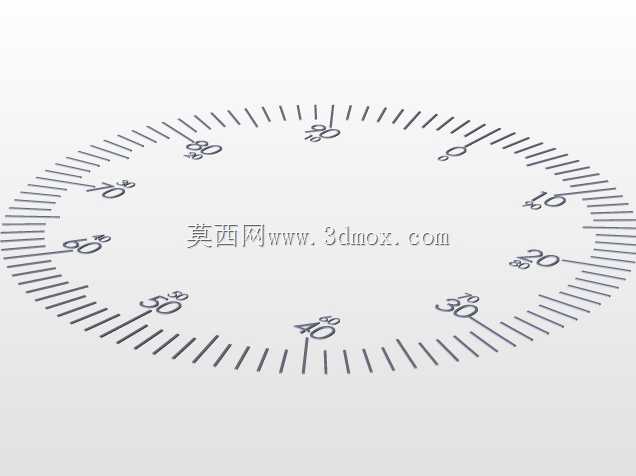

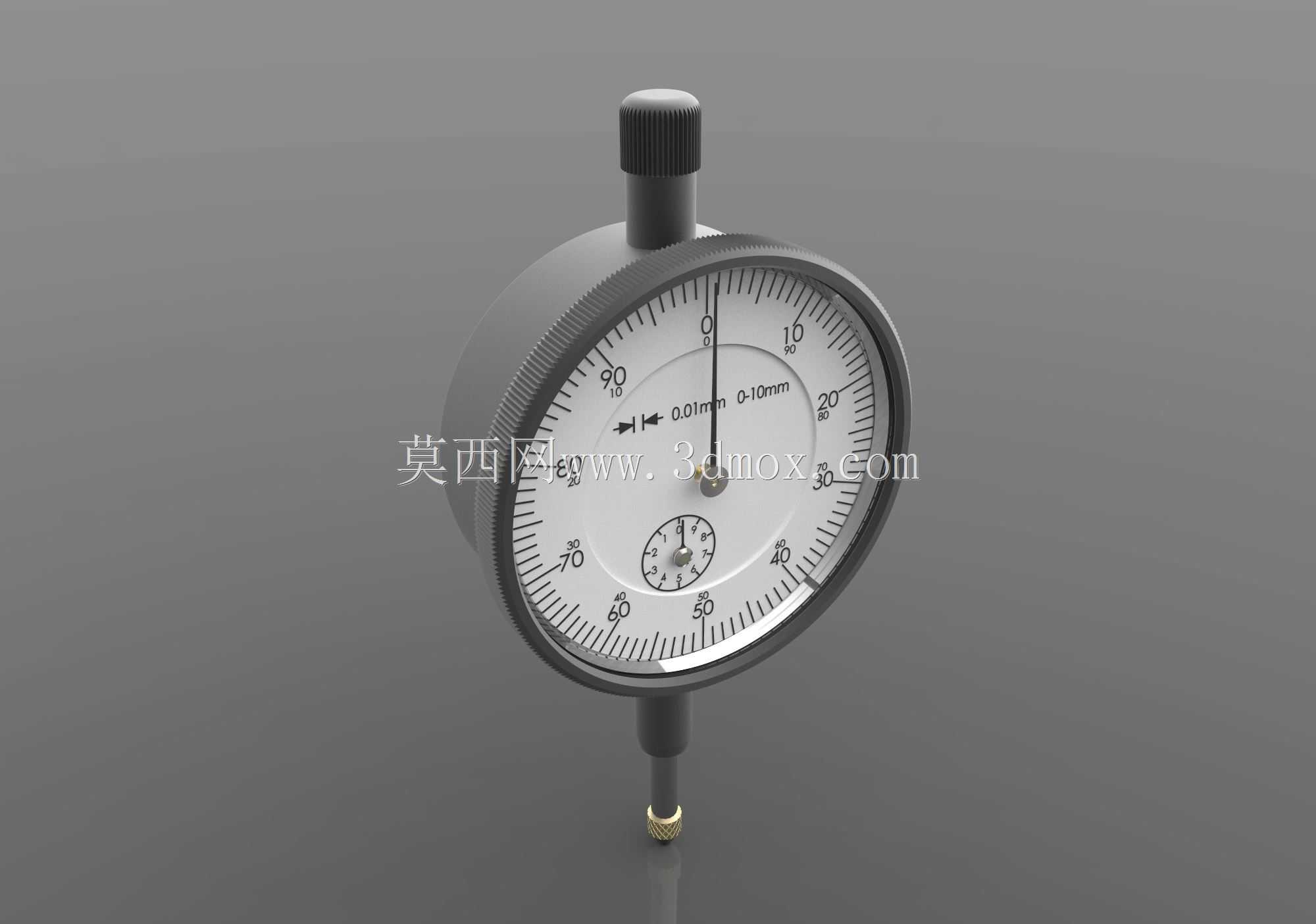

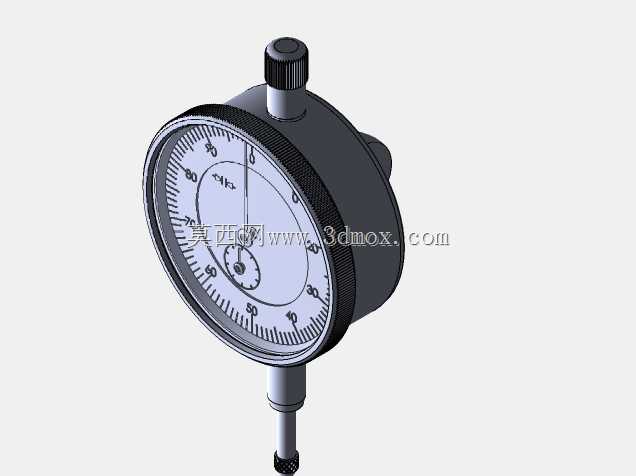

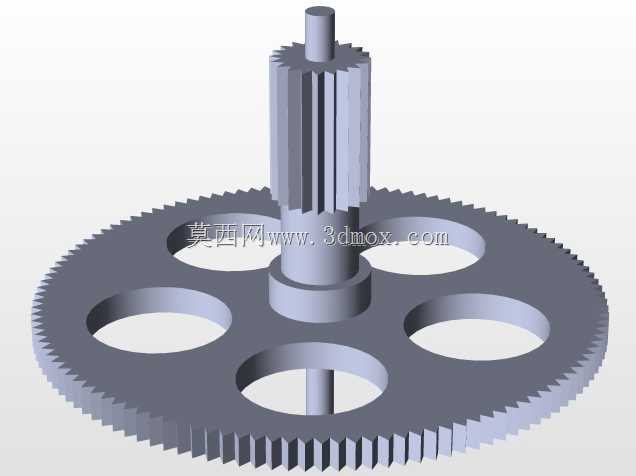

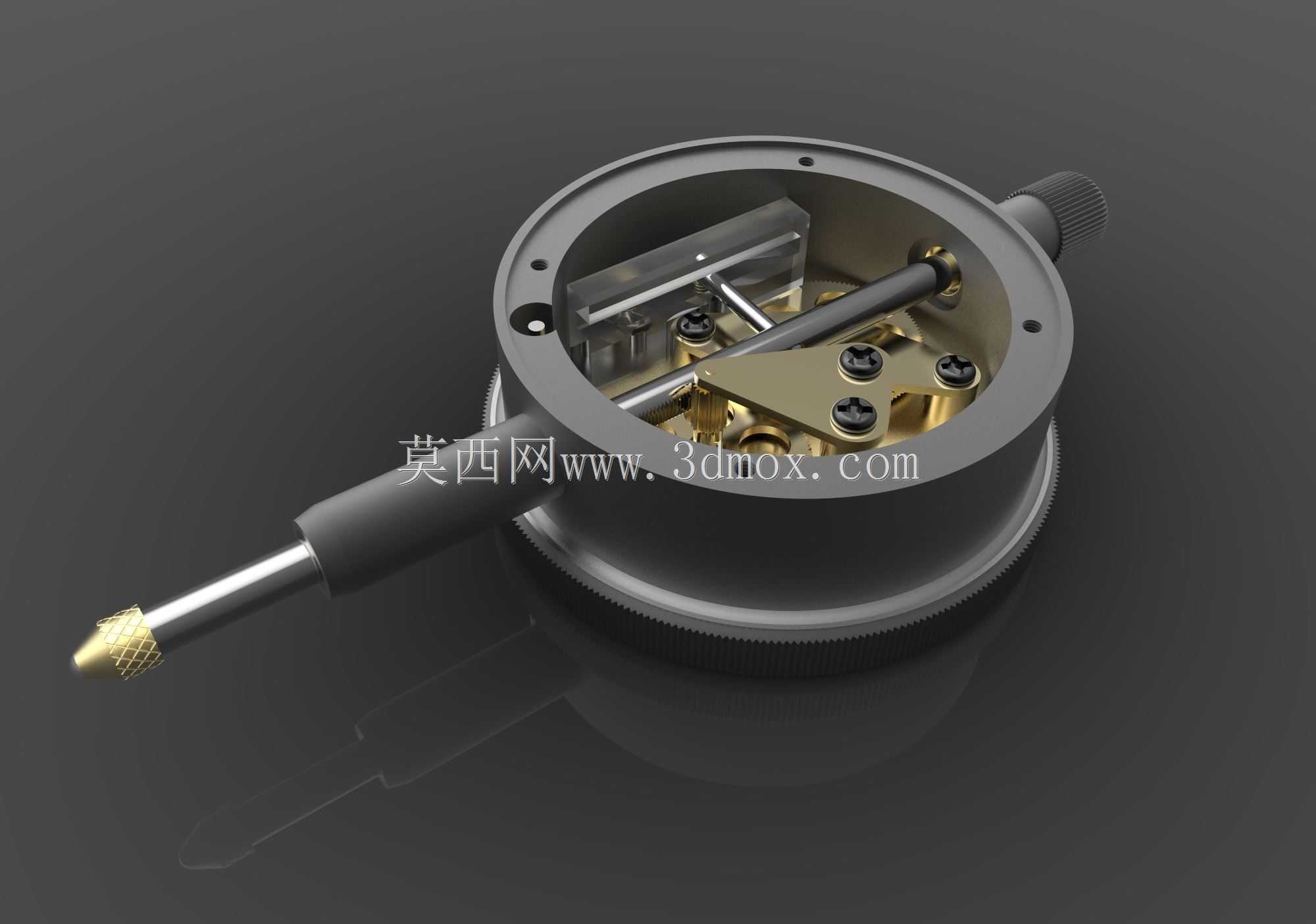

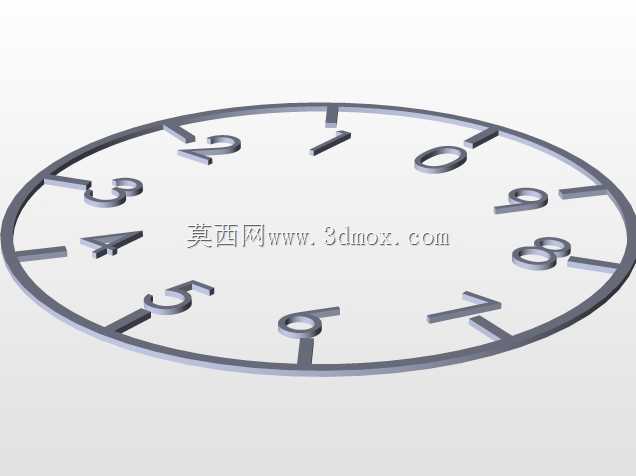

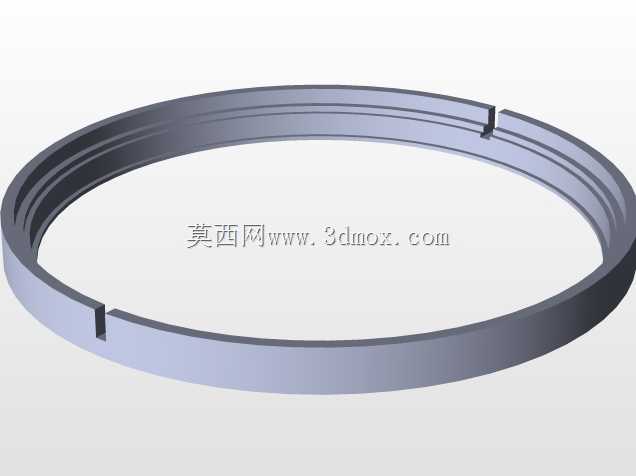

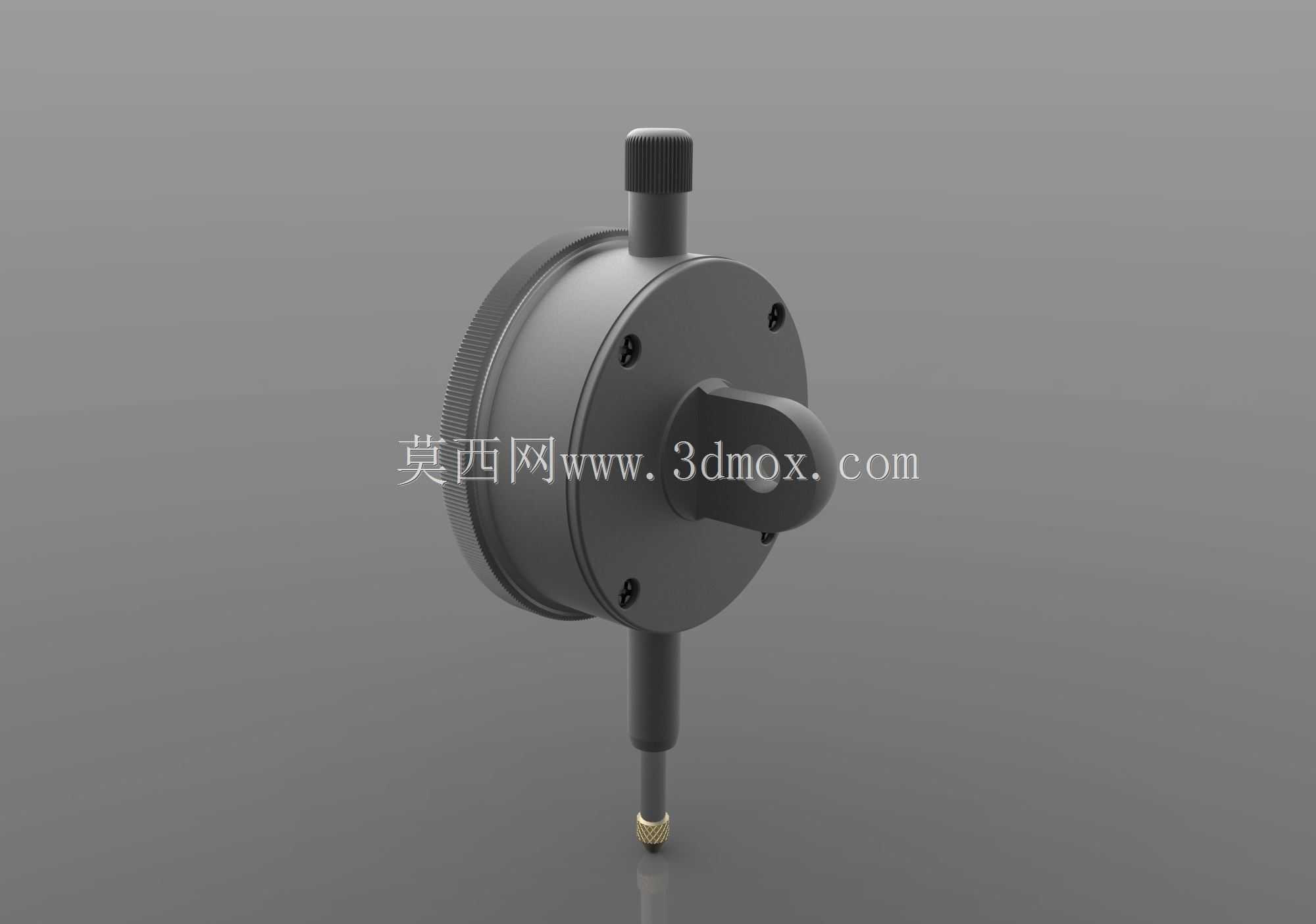

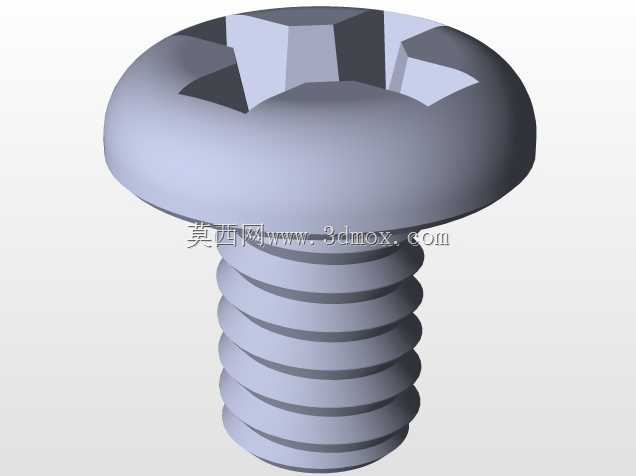

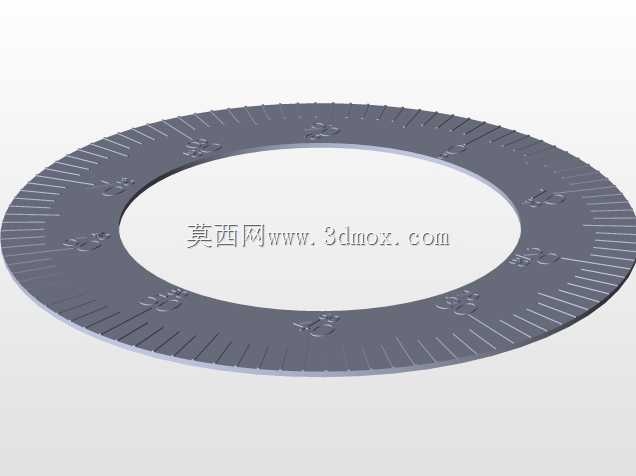

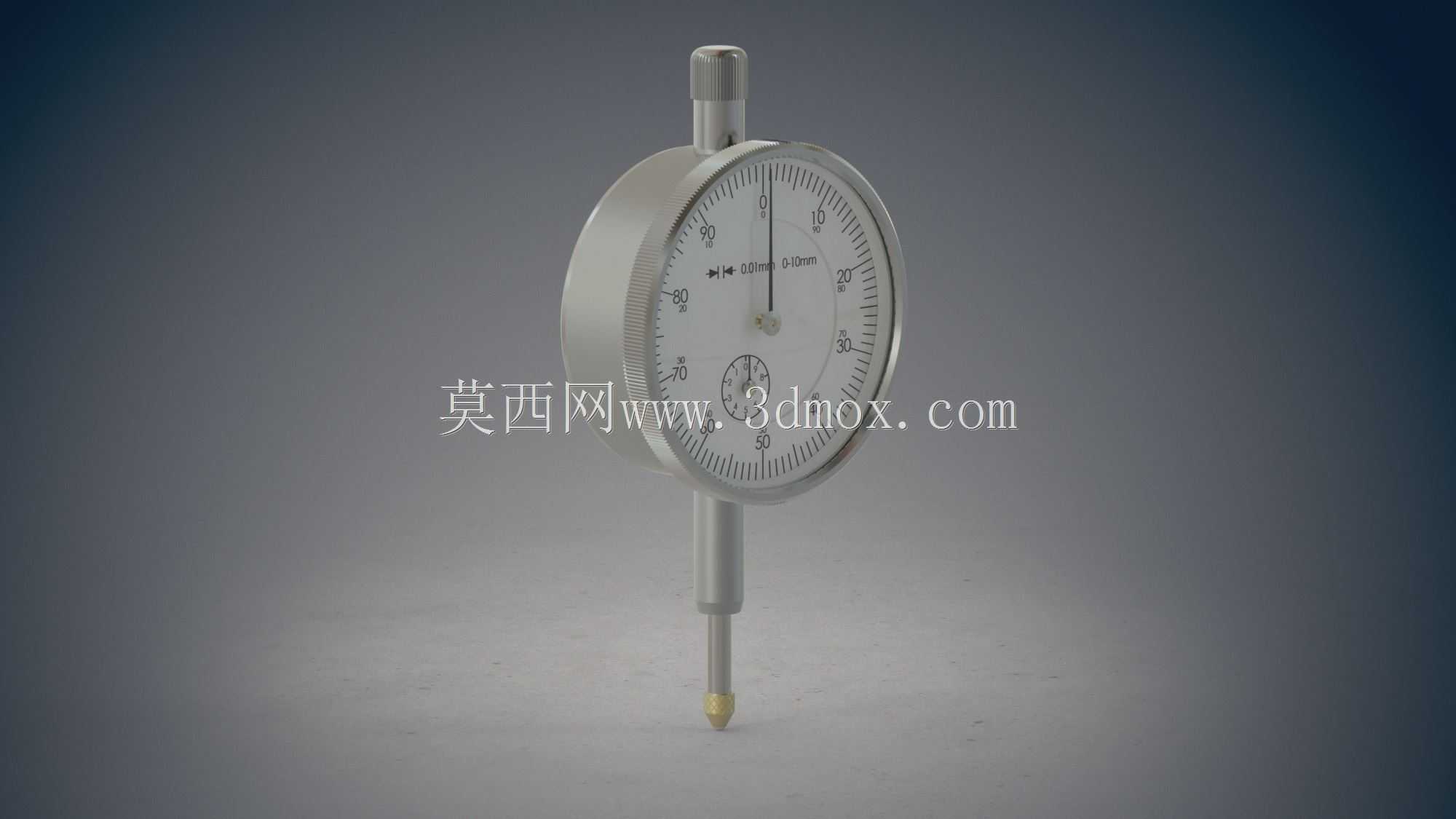

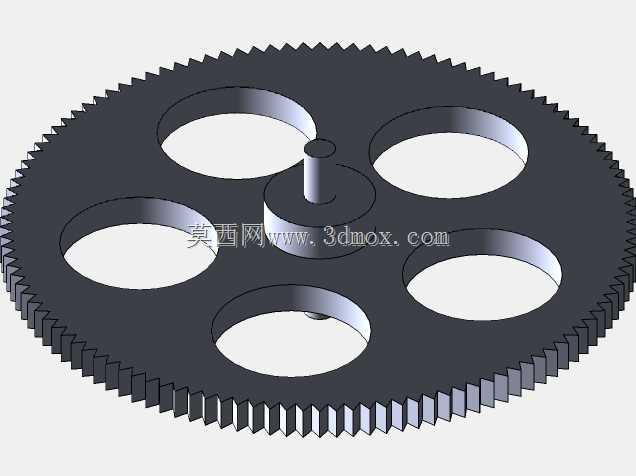

这款机械式百分表是机械加工、精密检测场景中应用极为广泛的接触式长度测量器具，常被用于工件形位公差检测、设备安装同轴度校准、零部件加工尺寸偏差比对、工装夹具装夹精度校验等场景，在机加工车间、计量检测室、设备运维现场都承担着微位移精准测量的核心作用，能够捕捉微米级的尺寸变动，为加工精度把控、设备装配调校提供可靠的数据参考。从功能特性来看，该款百分表采用齿轮齿条传动结构，测头接触被测工件产生的直线位移会通过内部传动机构放大转换为表盘指针的旋转运动，表盘分度值为0.01mm，测量量程覆盖0-10mm，能够满足绝大多数常规精密测量场景的量程需求；表圈带有防滑滚花结构，可旋转调整表盘零位，方便测量前的基准对位，顶部设置有测杆提升帽，可便捷提起测头完成工件取放，避免测头与工件剐蹭磨损，测头端部采用硬质合金材质，耐磨性能优异，长期使用仍能保持接触精度，减少测量误差。在设计思路上，整体结构遵循经典百分表的成熟传动逻辑，同时优化了表壳的握持贴合度，外壳采用金属材质提升抗磕碰性能，表盘刻度采用高对比度黑白配色，长指针指示整圈毫米内的分度读数，小表盘指针记录测头移动的整毫米数值，读数清晰直观，降低操作人员的读数误判概率；内部传动齿轮组做了消隙设计，减少传动回程误差，保证测量数值的准确性，测杆与套筒之间采用精密间隙配合，既保证测杆移动顺滑无卡滞，又避免径向晃动带来的测量偏差。从外形尺寸与安装边界来看，该百分表主体为圆形表壳结构，套筒直径适配行业通用的百分表安装夹头规格，可直接搭配标准磁性表座、表架使用，无需额外定制安装配件；测杆自然下垂状态下整体长度适配常规检测工位的操作空间，表冠的提升帽突出高度符合人手按压操作的人机工程学要求，表盘直径大小适中，操作人员在常规操作距离下可清晰读取刻度数值，整体结构紧凑，既可以固定在表架上做连续在线检测，也可手持完成工件的多点位偏差测量，适配不同场景下的使用需求。
