工业传动用立式滑轮支撑组件设计

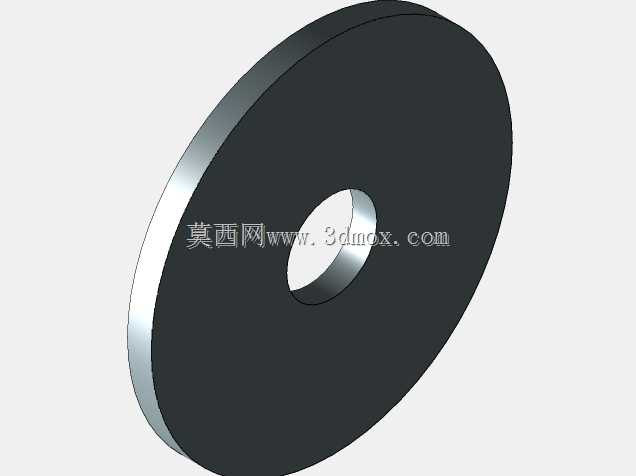

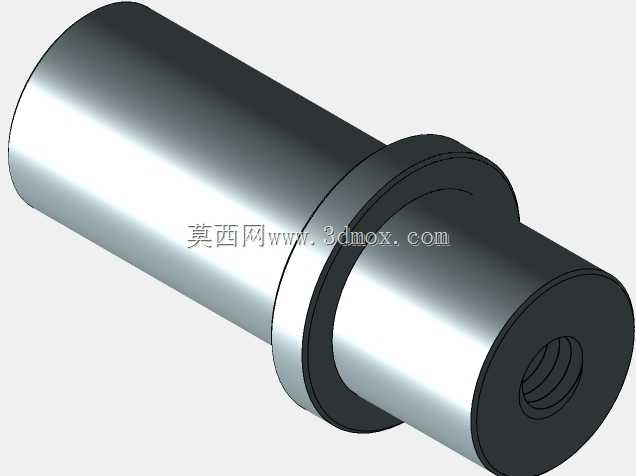

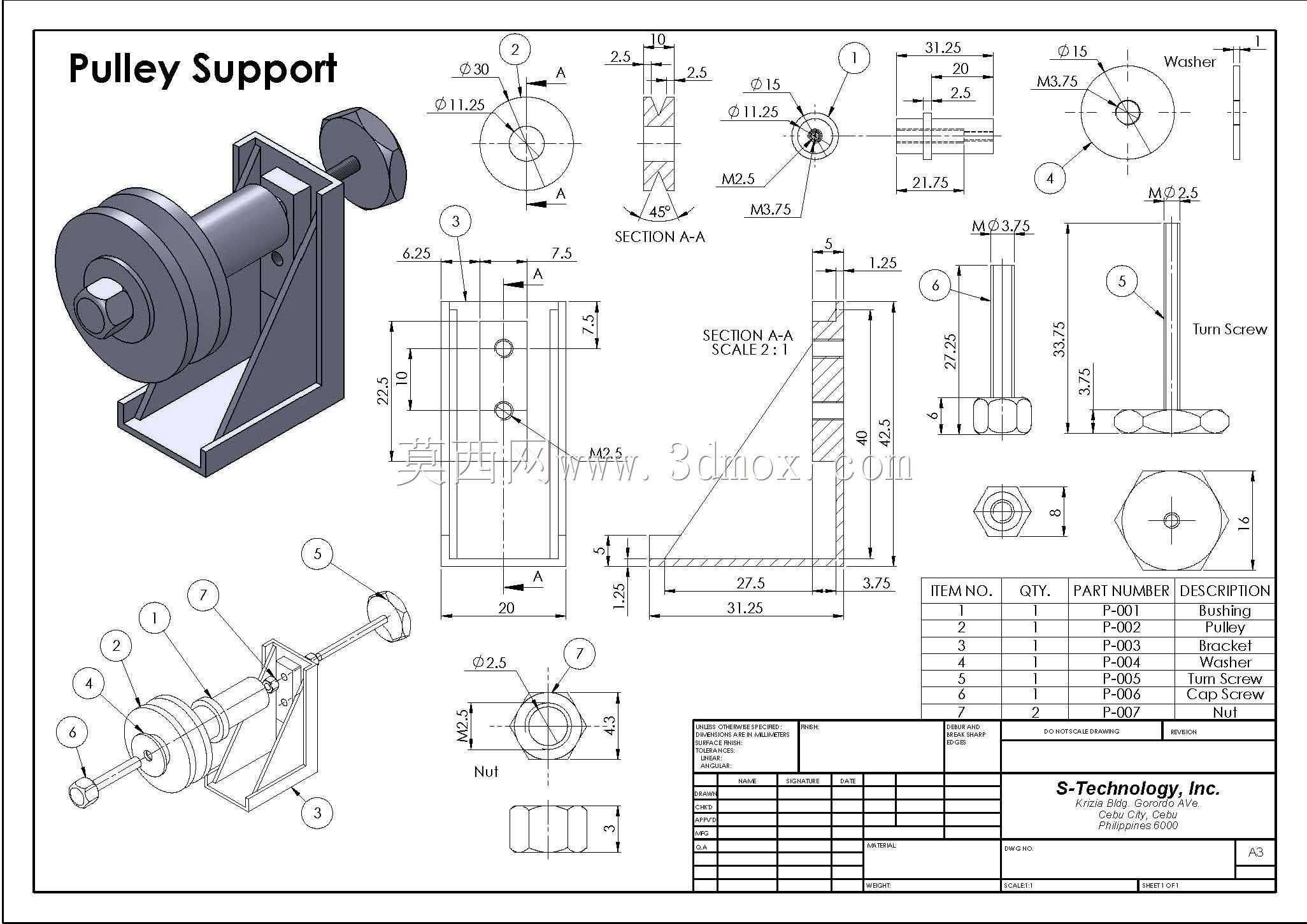

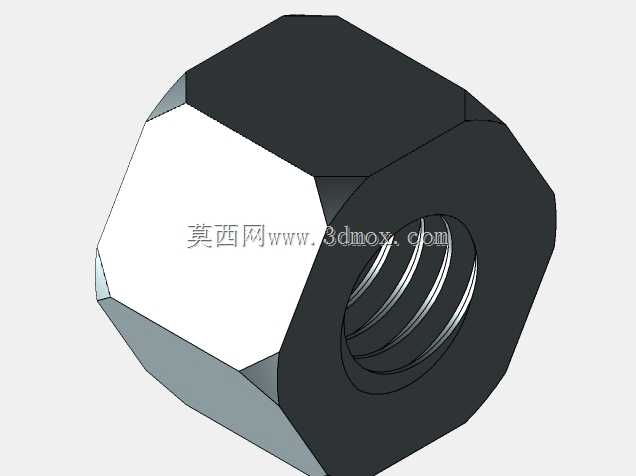

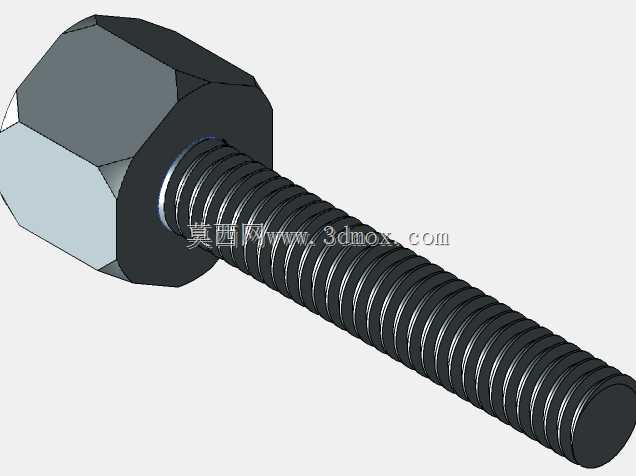

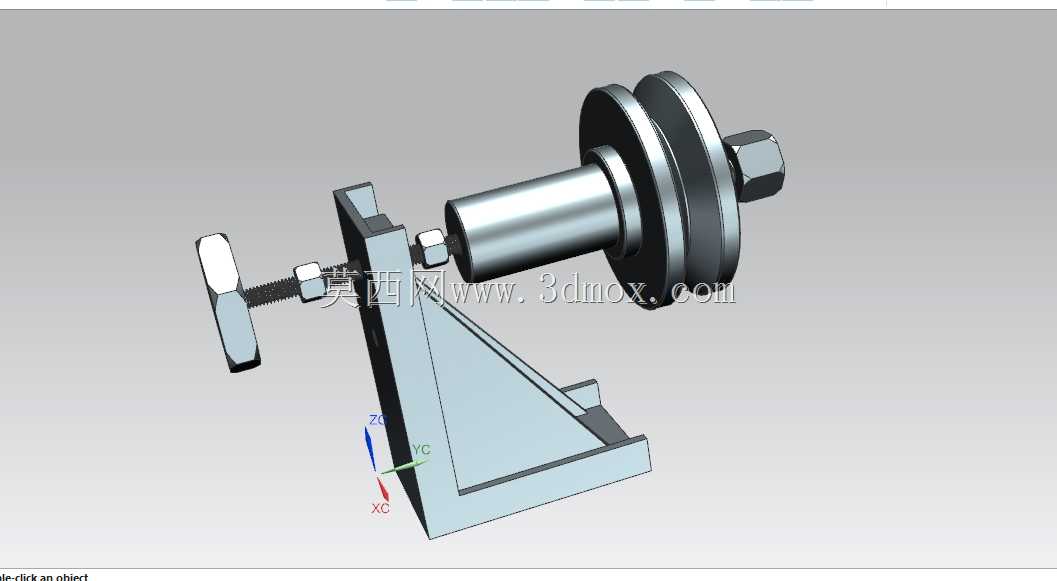

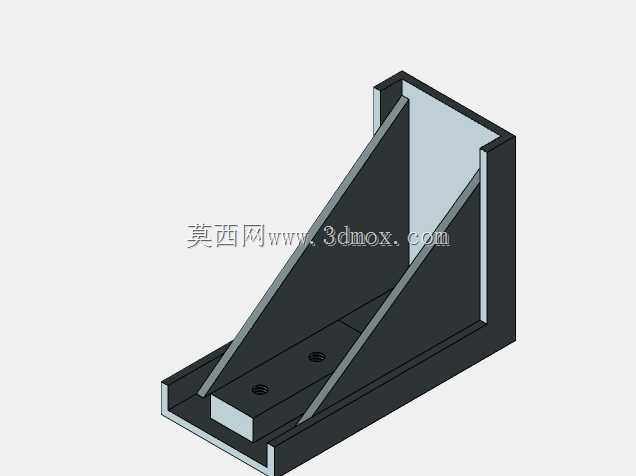

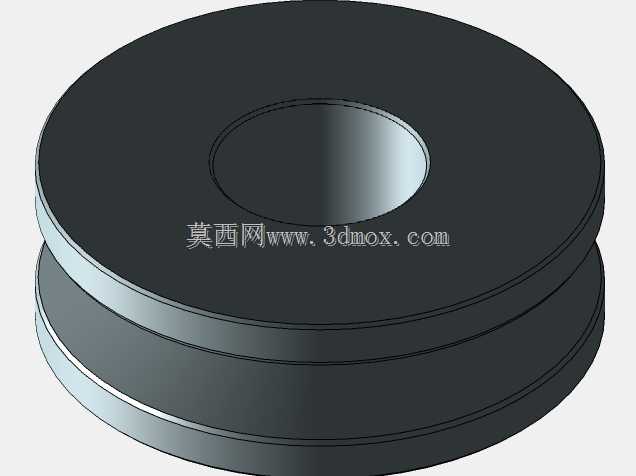

这款滑轮支撑组件主要应用于工业生产场景中的轻载传动线路、小型物料输送导向、设备张紧调节机构中，可在纺织生产线、小型输送设备、实验室传动装置、轻型吊装辅助结构中承担滑轮的定位支撑与载荷传递作用，能够为转动的滑轮提供稳定的安装基准，避免滑轮运行过程中出现偏摆、窜动问题，保障传动过程中绳索、皮带的运行轨迹稳定，降低传动过程中的摩擦损耗与振动异响。从功能特性来看，该组件采用立式L型支撑座作为主体承载结构，搭配衬套、滑轮、锁紧螺钉、垫圈等标准件完成整体装配，支撑座底部设置平直安装面，可通过螺栓直接固定在设备机架或安装平台上，侧面伸出的支撑轴为滑轮提供转动支撑，轴端设置螺纹锁紧结构，可通过螺母配合垫圈对滑轮进行轴向限位，防止滑轮在转动过程中从轴端脱出，同时衬套的设置可降低滑轮与支撑轴之间的转动摩擦，延长部件的使用寿命，支撑座与安装面之间设置三角加强筋结构，可有效提升支撑座的抗弯折能力，在承受径向载荷时避免支撑臂出现形变。在设计思路上，该组件优先考虑装配便捷性与结构可靠性，所有配合尺寸均按照机械加工公差要求进行标注，支撑轴与支撑座采用过盈配合保证连接强度，滑轮内孔与衬套采用间隙配合保障转动顺畅，轴端螺纹规格与锁紧螺母匹配，可实现快速拆装维护，针对不同的安装场景，支撑座底部的安装孔位采用对称布局，可适配不同的安装孔距要求，局部剖面设计明确了内部结构的加工要求，对关键配合面的粗糙度、形位公差进行了明确标注，保障加工后的零件能够顺利完成装配，无需额外修配。从外形尺寸与安装边界来看，该组件整体结构紧凑，支撑座主体高度适配常规小型滑轮的安装空间需求，底部安装面的长宽尺寸可保障固定后的稳定性，支撑轴的伸出长度可覆盖滑轮与锁紧结构的安装空间，安装时仅需保障安装平面的平面度符合要求，预留出滑轮转动所需的圆周空间，以及绳索或皮带的走线空间即可完成部署，运行过程中不会与周边相邻部件产生运动干涉，整体结构可适配直径在适配范围内的同规格滑轮替换，满足不同载荷、不同走线速度的使用需求。
