鼓形齿式重载传动联轴器结构

这款鼓形齿式联轴器是重载传动场景下的核心轴系连接部件，广泛应用于冶金轧钢生产线、矿山破碎输送设备、重型起重提升装备、船舶动力推进系统、大型化工搅拌装置等需要传递大扭矩的工业场景中，主要用于连接两根不同设备的传动轴，补偿两轴在安装运行过程中产生的径向、角向与轴向偏移，避免轴系因安装对中误差、负载变形、基础沉降产生额外附加载荷，保障整套传动链路的运行稳定性与使用寿命。

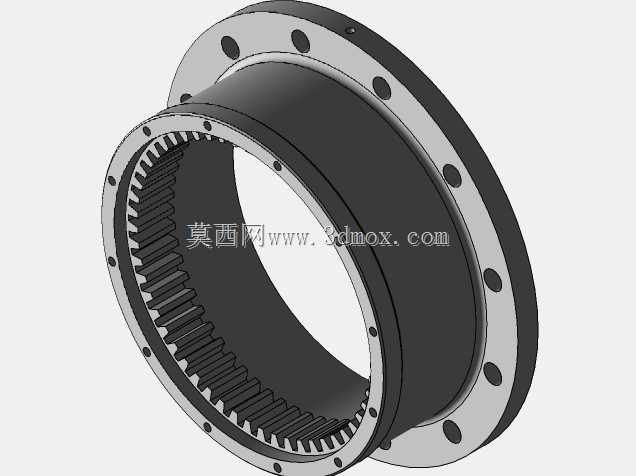

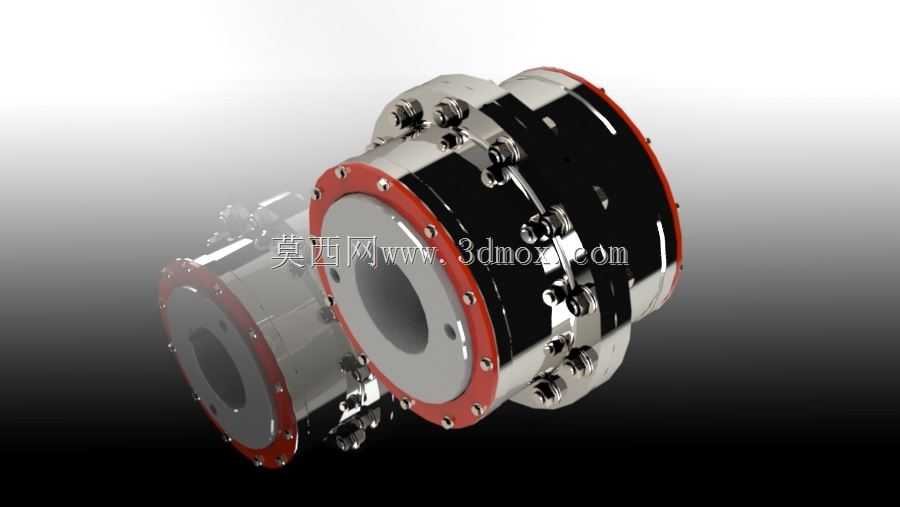

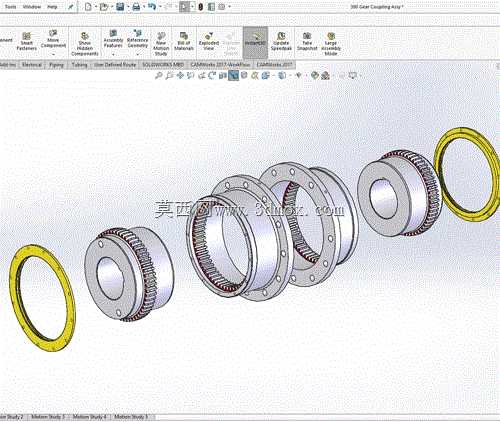

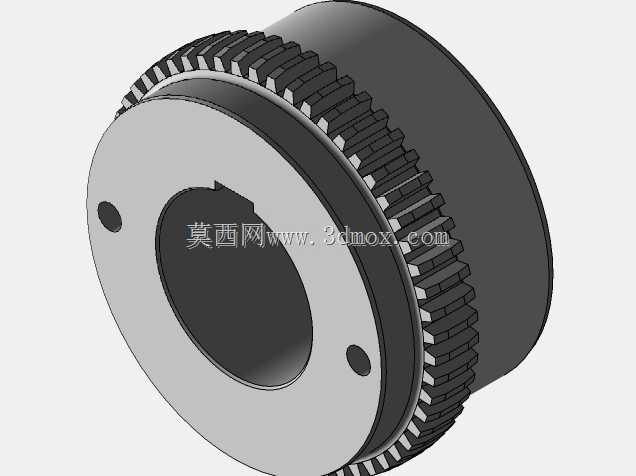

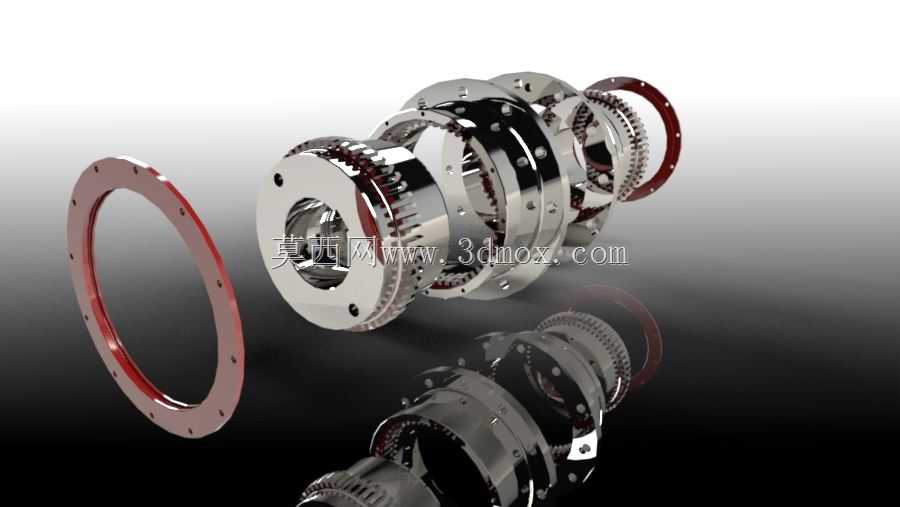

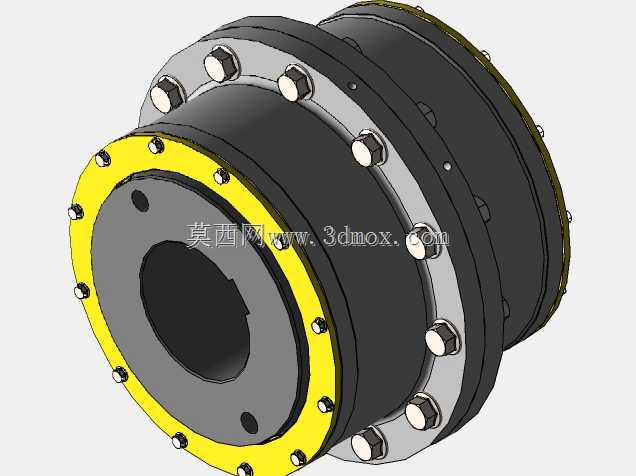

该联轴器采用内外齿啮合的传动结构，外齿轴套与内齿圈采用鼓形齿修形设计，相比传统直齿联轴器，可允许更大的角向偏移补偿量，在两轴存在一定偏角的工况下仍能保证齿面均匀接触，避免齿端应力集中导致的齿面磨损、崩齿问题，大幅提升重载冲击工况下的承载能力。产品整体采用对称分体式结构，两端分别设置带安装孔的连接法兰，法兰端面上的定位销孔与螺栓孔采用等节距圆周排布，可适配不同规格的传动轴端连接尺寸，安装时无需移动两端的主动、从动设备，仅需拆分中间齿套部分即可完成拆装维护，大幅降低现场运维的工作量。

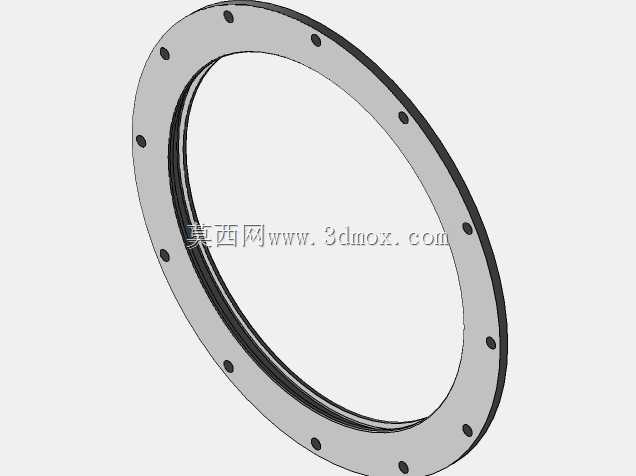

从结构设计逻辑来看，该联轴器的齿部参数经过优化匹配，齿侧留有合理的啮合间隙，既可以补偿轴系的相对位移，也能在传动过程中吸收一定的振动冲击，起到缓冲减震的作用；外部设置的密封端盖与密封环结构，可在内部腔体存储润滑脂，避免啮合齿面在长期运行中出现干磨，同时阻挡外界粉尘、水汽进入啮合区域，适配多粉尘、潮湿的复杂工业作业环境。

在安装边界方面，该联轴器的径向最大外径根据适配扭矩等级做了梯度匹配，法兰端面的安装孔位可根据对接轴端的尺寸做定制化适配，轴向安装长度预留了足够的轴窜动补偿空间，安装时仅需保证两端轴套的轴向插入深度符合设计要求，控制齿面啮合的侧隙在合理区间，即可保证传动效率与运行可靠性，可适配转速范围广、传递扭矩覆盖区间大，能满足不同功率等级重载设备的传动连接需求，在长期连续运行的工况下仍能保持稳定的传动精度，降低传动链路的故障停机概率。
