活塞与万向节联动传动结构设计

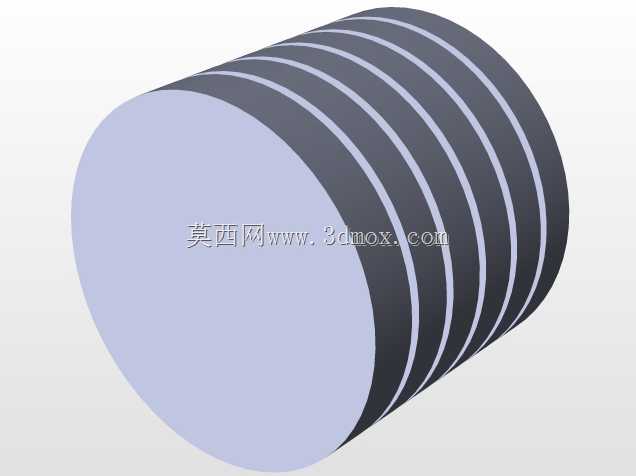

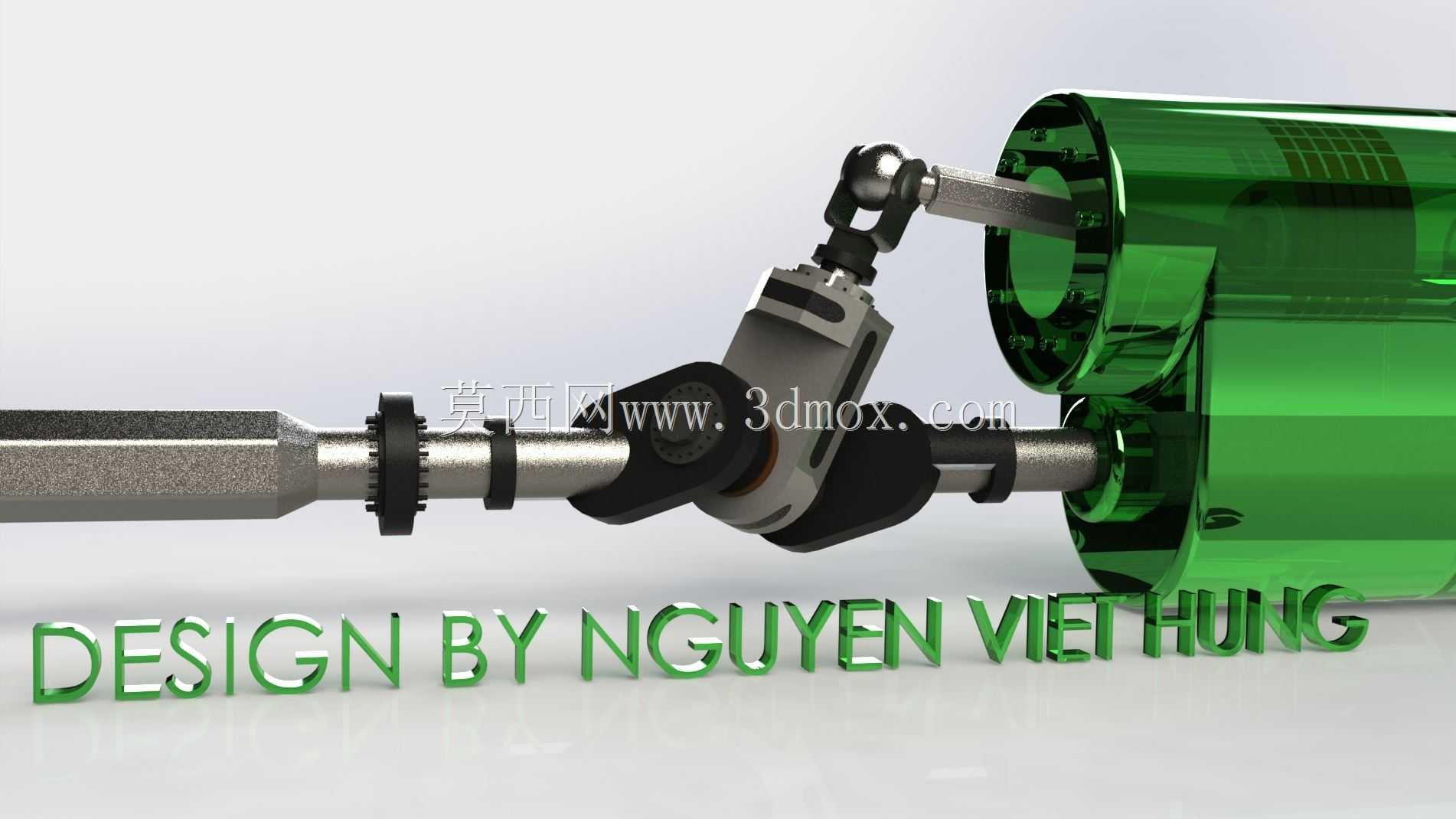

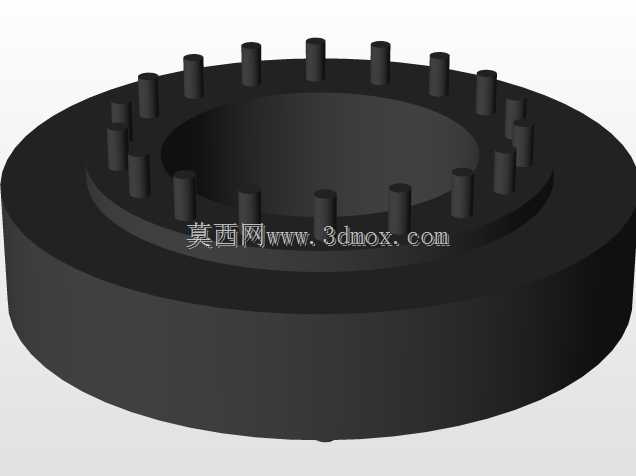

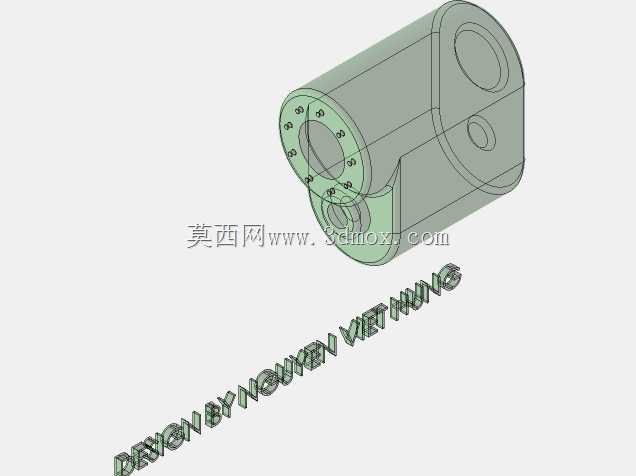

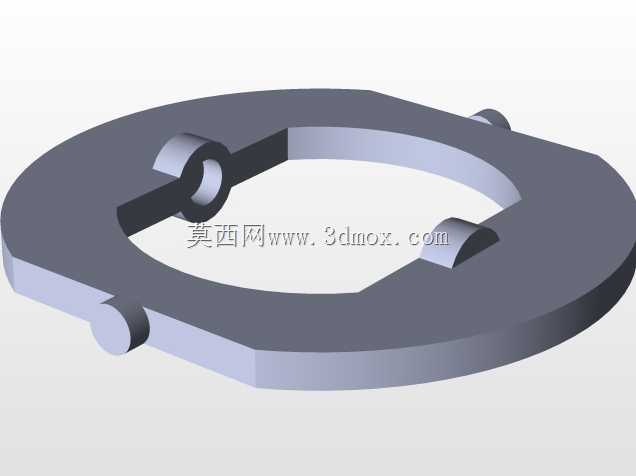

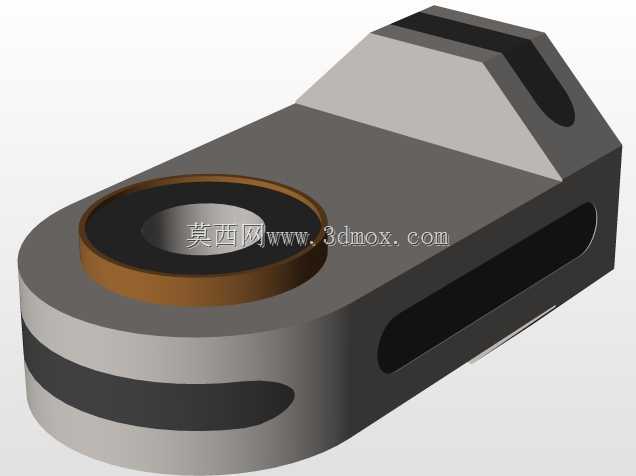

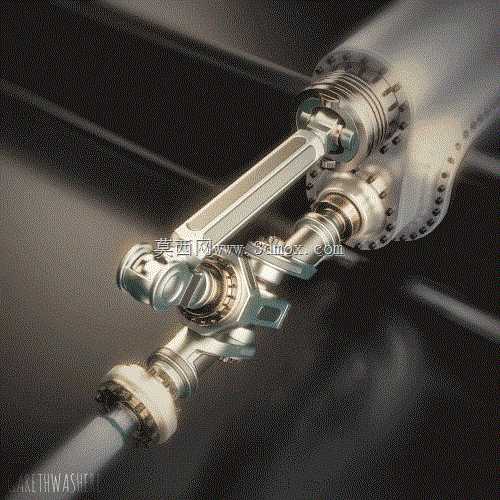

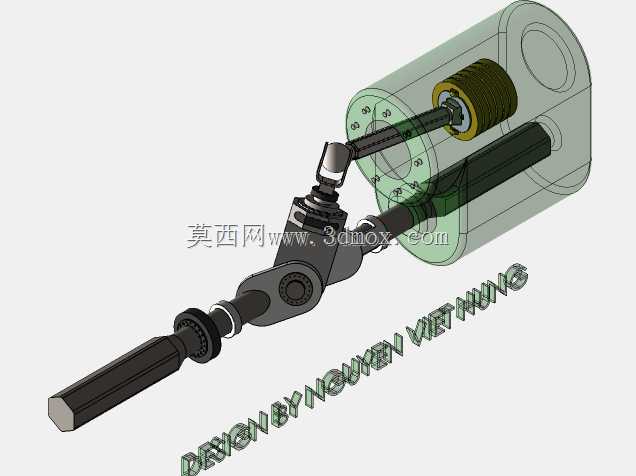

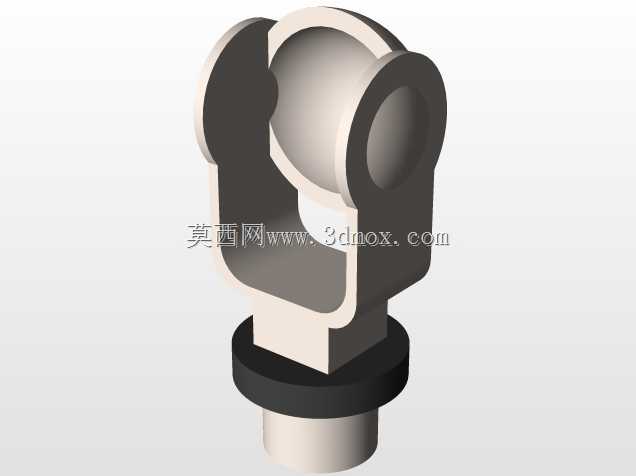

这套活塞与万向节组合的传动结构，广泛应用在需要跨角度传递往复动力的工业场景中，常见于中小型内燃机、往复式泵组、可调角度动力输出工装以及部分专用作业设备的动力端单元，能够在主轴与从动部件存在一定轴线偏角的工况下，稳定完成直线往复运动与旋转运动的转换传递，解决刚性直连结构无法适配偏角传动的痛点。在实际设备运行过程中，活塞单元承担着腔体内压力转换、动力往复输出的核心作用，通过与缸体内壁的精密配合，将介质压力或曲柄传递的旋转动能转化为稳定的直线往复推力，表面做了适配密封件安装的环槽设计，能够保证往复运动过程中的密封性能，减少压力泄漏带来的动力损耗。万向节单元则布置在活塞与动力输入轴的衔接位置，采用十字轴式铰接结构，允许两端连接轴存在一定范围内的角度偏移，当设备安装存在同轴度误差、或是作业过程中动力输出端需要随工况调整角度时，万向节可以通过自身铰接点的转动补偿角度偏差，避免刚性连接带来的轴件弯折、轴承过载损坏问题，保证动力传输的连续性与平稳性。在设计思路上，这套结构优先考虑了传动过程中的受力均衡性，活塞的往复行程与万向节的最大允许偏角做了匹配校核，确保在全行程运动范围内，万向节的转动角度不会超出结构极限，避免出现运动卡滞、部件干涉的问题；衔接轴的直径做了阶梯式变化，在应力集中的轴肩位置做了圆角过渡处理，能够分散往复冲击带来的应力，提升部件的疲劳使用寿命。从安装边界来看，活塞部分的外径适配常规标准缸体内径，安装时只需保证活塞环的开口错位布置即可完成密封配合，万向节两端的轴头采用统一直径的圆柱连接段，可通过键连接或顶丝固定的方式与两端轴件锁紧，整体结构的轴向总长度预留了足够的安装调节余量，能够适配不同安装空间的设备改造需求，不需要对原有设备的腔体结构做大规模改动即可完成替换安装。在运动特性上，这套结构在运行过程中传动间隙小，往复运动的响应速度快，万向节的铰接点做了耐磨衬套的预留设计空间，长期运行磨损后只需更换衬套即可恢复传动精度，大幅降低了设备的后期维护成本，能够适配中高频率的往复传动工况，在动力传输过程中可以有效缓冲偏角带来的径向载荷，减少整个传动链路的振动与噪音，提升设备运行的稳定性。
