轧钢厂废料定位切割设备结构设计

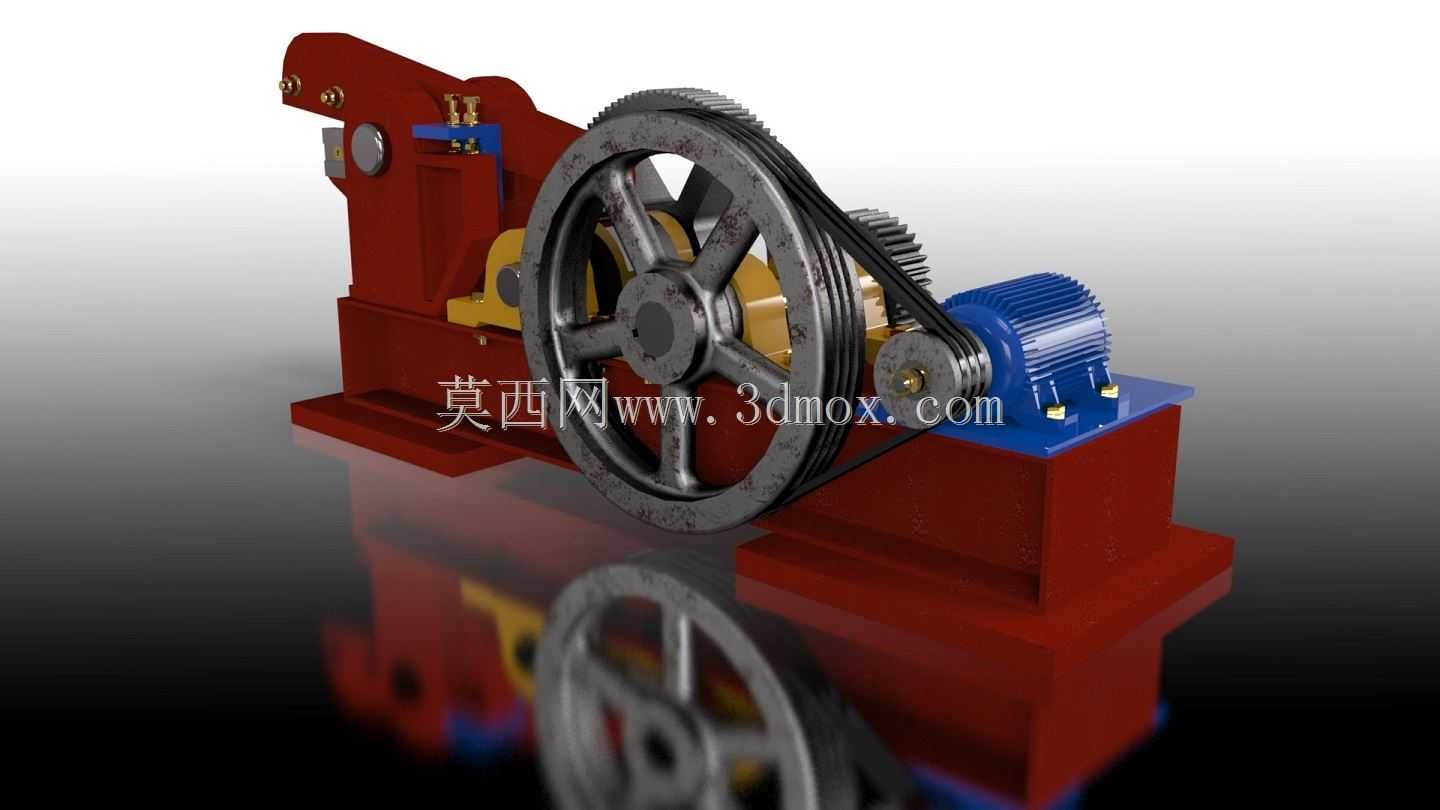

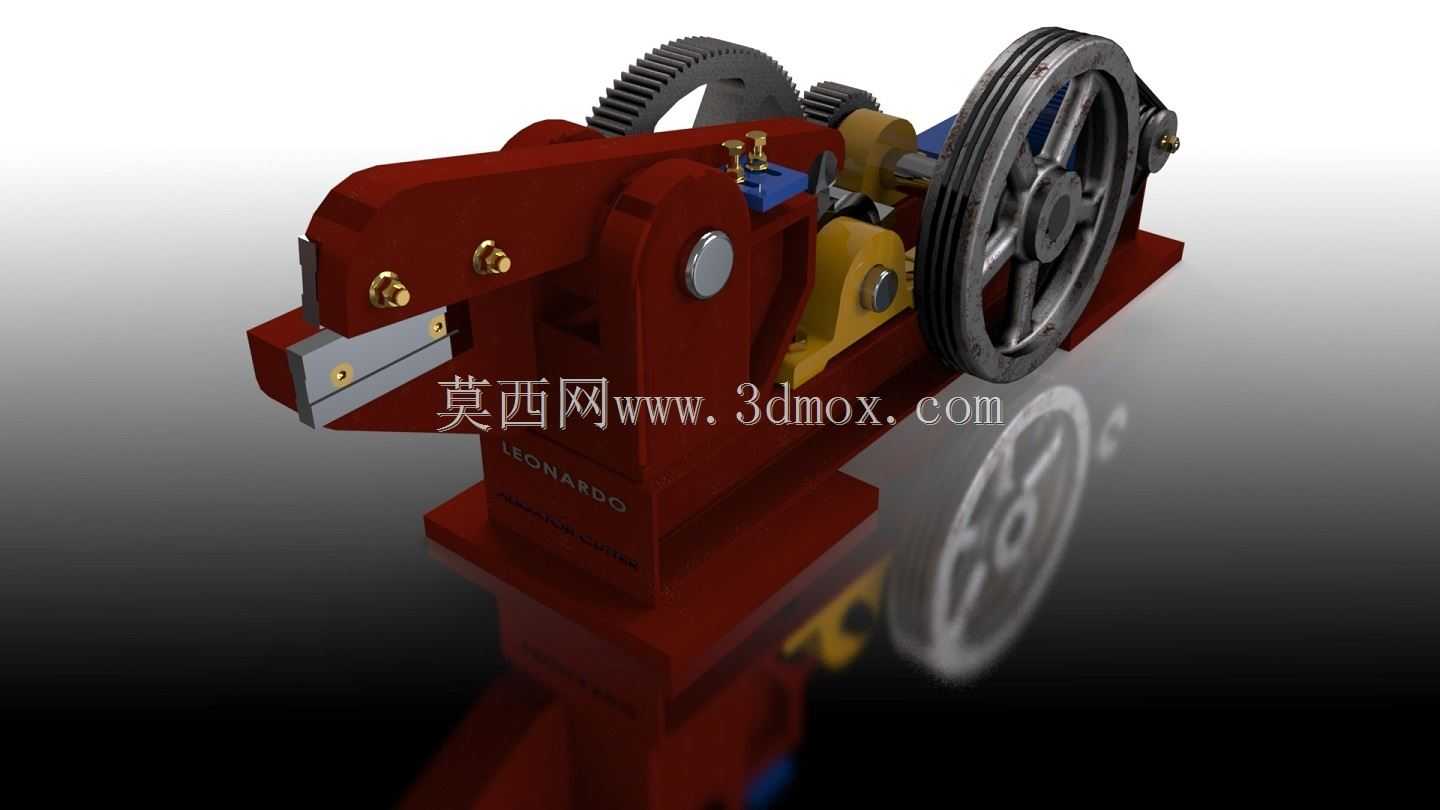

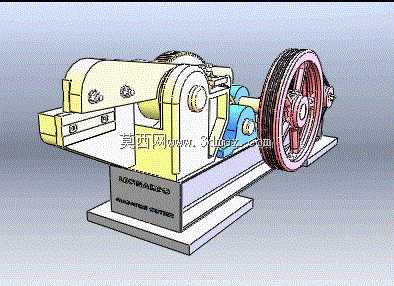

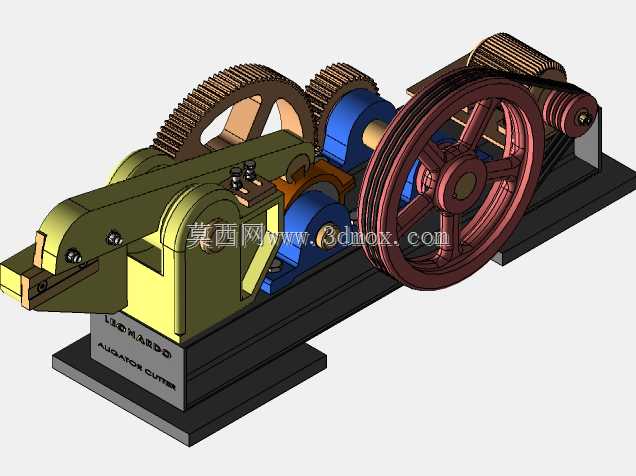

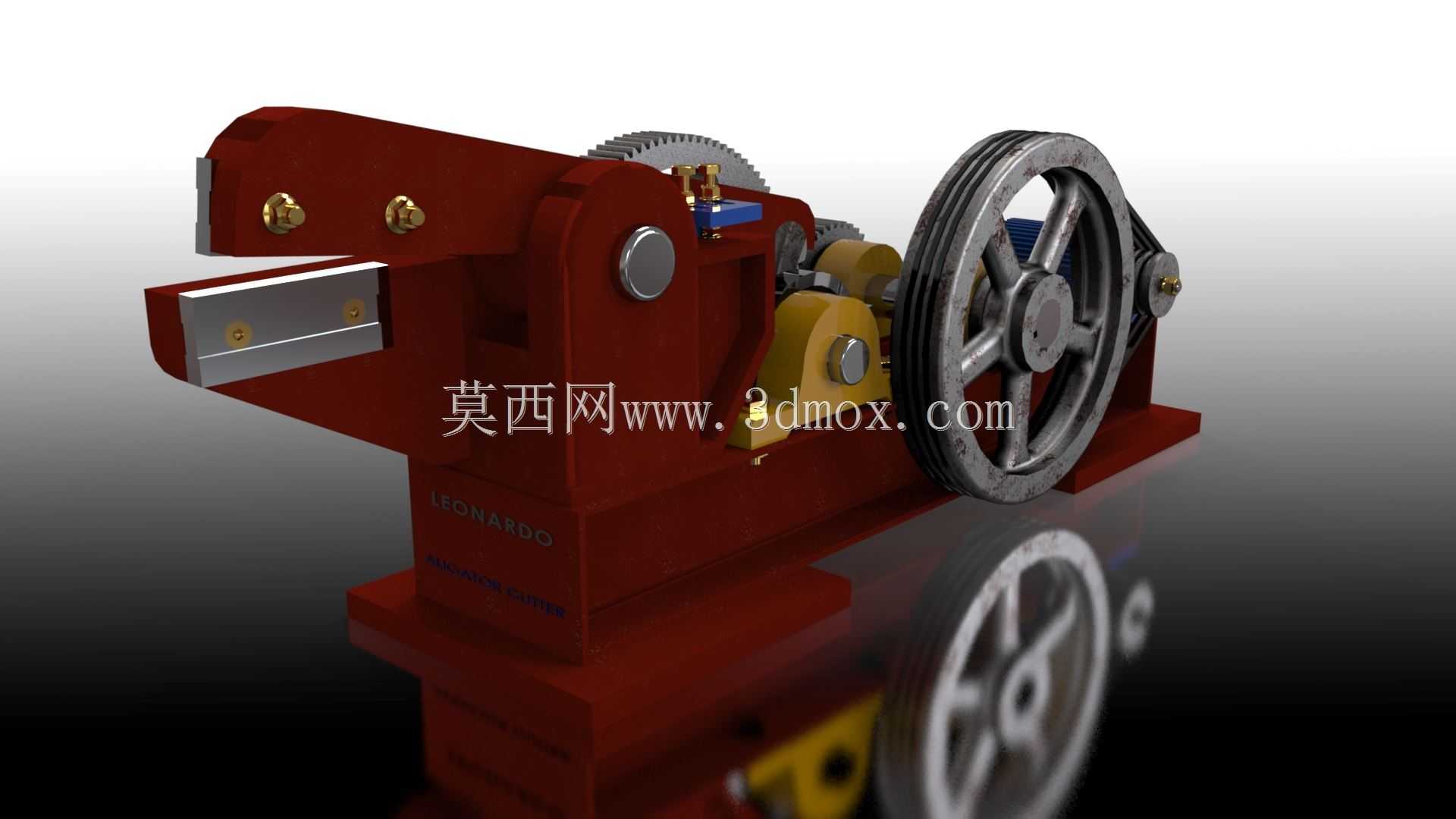

这款定位切割设备主要面向轧钢生产车间的废料处理场景，在轧钢生产流程中，钢材轧制环节会产生大量切头、切尾以及尺寸不合格的废钢料段，这类废料如果不及时处理，会占用车间作业空间、干扰正常生产物流，也会提升废料回收转运的难度，该设备就是针对这类长条形废钢料的定长切断作业设计，能够将不规则的废钢料剪切为统一长度的料段，方便后续的回收重熔与仓储转运。设备核心采用曲柄剪切的工作原理，动力输入端设置了多槽V带轮结构，能够适配车间常规的异步电机驱动，带传动结构可以在剪切遇到硬料卡滞时起到过载缓冲作用，避免传动齿轮与剪切机构受刚性冲击损坏；带轮动力传递至啮合齿轮组后，通过齿轮减速放大输出扭矩，带动曲柄连杆机构驱动上剪切臂做往复摆动，与下固定刀座配合完成剪切动作，刀座位置设置有可调式定位挡块，操作人员可以根据需要的料段长度调整挡块位置，实现废料的定长切割，无需额外测量划线，大幅提升废钢处理的作业效率。在整体结构设计上，设备采用一体式厚重铸铁底座，底座预留了地脚螺栓安装孔，能够直接固定在车间硬化地面上，安装时需要保证刀座工作面水平，避免剪切过程中出现料段滑移导致切口不齐的问题；设备的传动齿轮、铰接转轴位置都设计了独立的润滑油注油孔，日常维护时可以直接加注润滑脂，降低铰接副的磨损速度，延长设备使用寿命。剪切臂采用加厚铸钢材质，刀头位置设计为可更换式刀片结构，刀片磨损后仅需拆卸固定螺栓即可更换新刀片，无需整体更换剪切臂，降低设备的后期维护成本。设备的传动侧设置有半包围式安全护罩的安装位，实际投产使用时可以加装护罩将齿轮、带轮等运动部件完全封闭，避免操作人员误触运动部件引发安全事故，同时也能阻挡剪切过程中产生的氧化皮碎屑飞溅进入传动副，影响齿轮啮合精度。从安装边界来看，设备整体为卧式布局，进料端需要预留至少两米的进料操作空间，方便操作人员推送长尺寸废钢料，出料端可以配套设置废料收集箱，剪切完成的料段可以直接落入收集箱内，无需额外人工捡拾，适配轧钢车间连续化的废料处理作业需求，相比传统的火焰切割方式，该机械式剪切设备作业过程无明火、无烟尘，能耗更低，处理效率更高，也更符合冶金车间的安全生产要求。
