手动螺旋压合整平工装结构设计

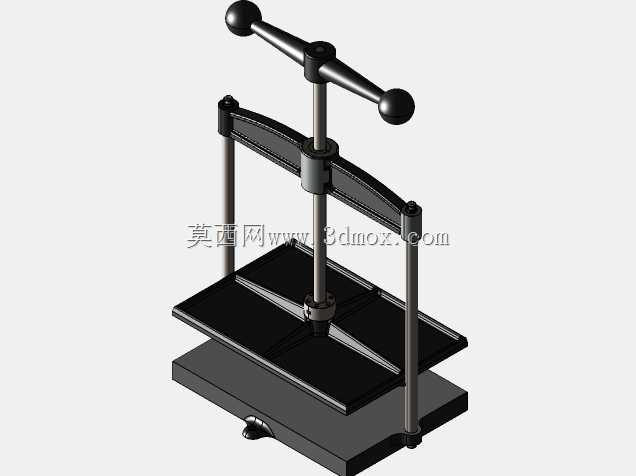

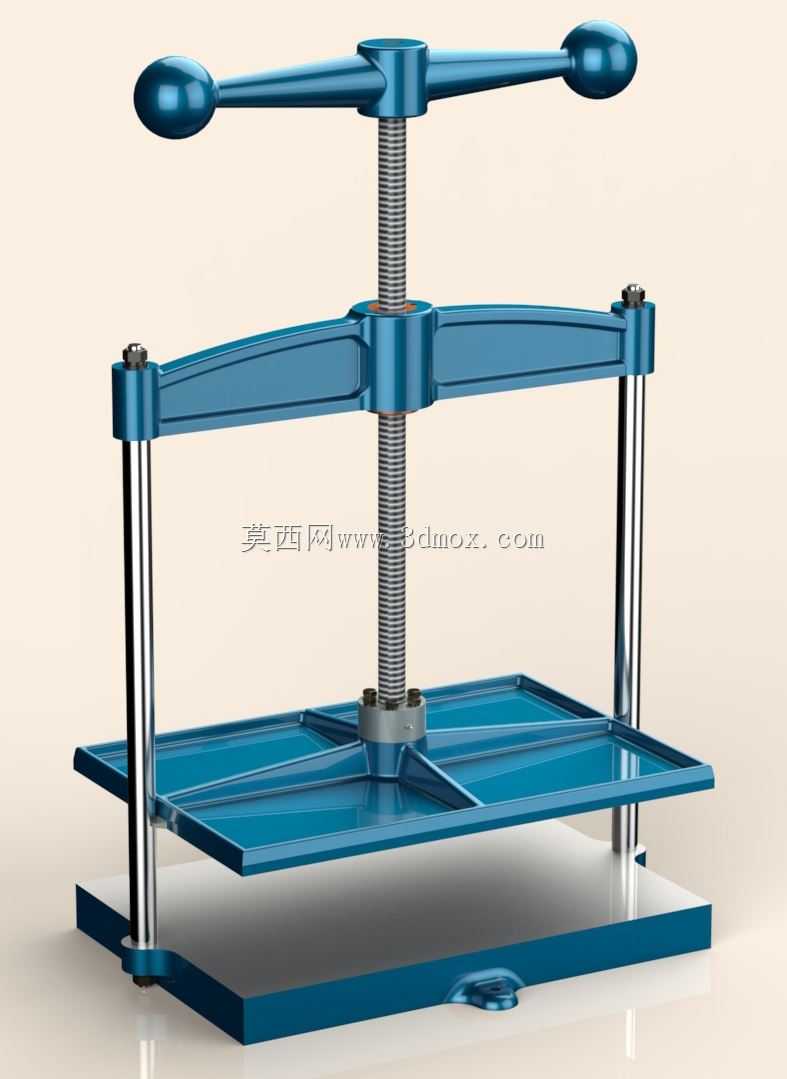

这款手动螺旋压力设备主要面向小型加工场景、维修工坊、教学实训以及小批量手工生产环节使用，能够满足纸张整平、薄工件压合、小零件压装、试样压制等多种轻载施压作业需求，无需外接动力源，仅依靠人力操作即可完成稳定施压，适合没有气源、电源配套的零散作业场景使用，也可作为生产线旁的备用辅助工装，应对临时压装、校平类的作业需求。设备整体采用立式双导柱结构布局，核心施压动力来自中部的梯形传动丝杠，顶部设置的双球头手柄能够提供足够的力臂，操作人员转动手柄时即可通过丝杠的螺旋传动将旋转力矩转化为垂直方向的下压力，相比直接按压的工具能够通过螺旋增力结构放大人手输出的作用力，用较小的操作力即可获得足够的压合作业压力，操作过程平稳无冲击，施压行程可控，能够根据作业需求随时停止下压并保持压力状态。设备的结构设计充分考虑了手动作业的稳定性需求，两根平行的镀铬导柱分布在工作台两侧，连接顶部固定横梁与底部基座，中部活动压台通过导套与导柱配合，上下移动过程中始终保持水平状态，不会出现偏斜卡滞的问题，能够保证施压过程中压力垂直作用于工件表面，避免因压台倾斜导致的工件压偏、压损问题。底部基座采用加厚平板结构，放置在工作台面时具备足够的支撑稳定性，不会因施压反力出现晃动、侧翻的情况，中部压台与底部工作台均设置有加强筋结构，在长期受压状态下不会出现板面变形，能够保持工作面的平面度，满足薄工件整平、平面压合的精度需求。设备的安装边界较为友好，整体占地面积仅相当于普通台式小型设备，不需要额外的固定安装，放置在平整的工作台面即可投入使用，垂直方向的作业空间可以根据工件厚度通过丝杠行程进行适配，能够容纳一定厚度范围内的不同工件，导柱的间距设置也预留了足够的工作台面宽度，可放置常规尺寸的书本、薄板材、小尺寸装配件等加工对象。整体结构没有复杂的传动部件与易损电子元件，日常维护仅需定期在丝杠与导柱配合位置涂抹润滑脂即可，操作门槛极低，不需要专业培训即可上手使用，施压过程中操作人员可以通过手柄的转动阻力直观感知压力大小，灵活调整施压力度，避免压力过大损坏工件。
