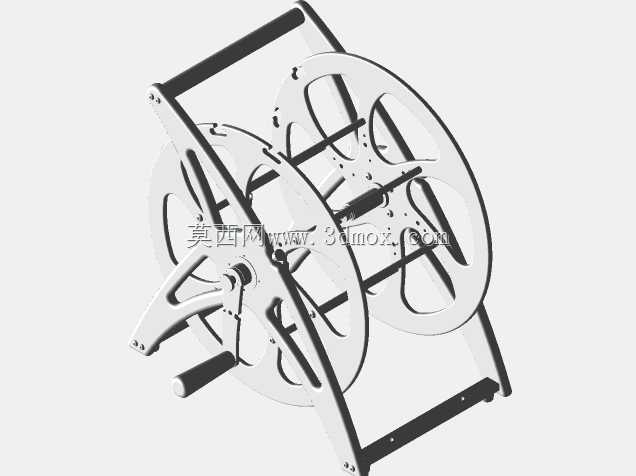

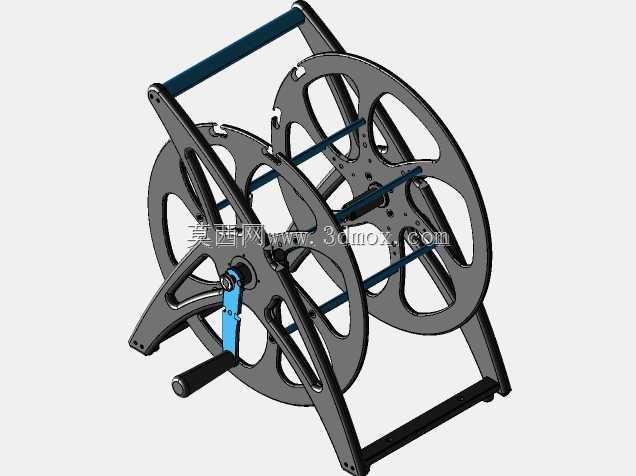

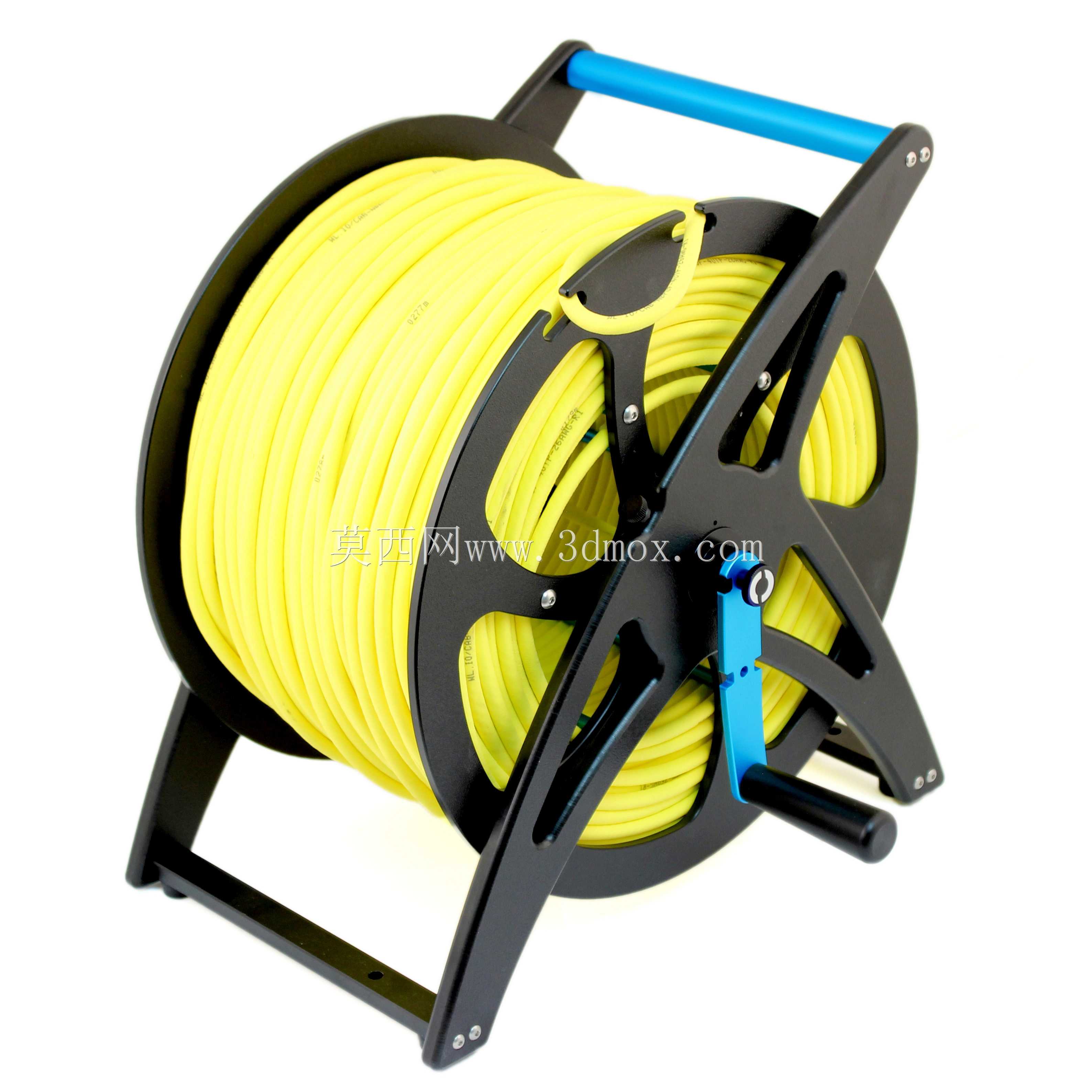

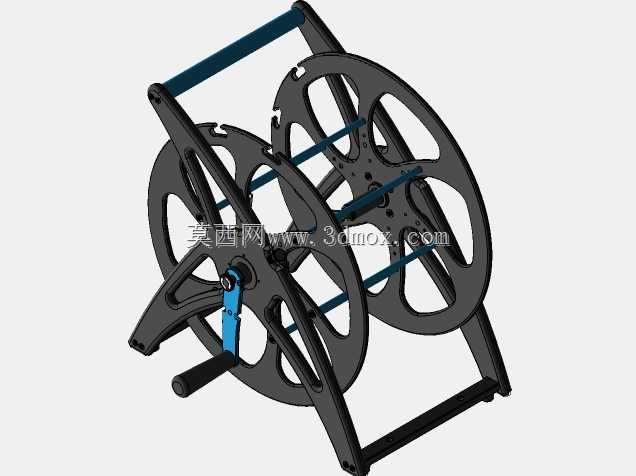

水下机器人配套缆线收放卷轴结构

该缆线收放卷轴主要面向水下遥控潜器的作业场景设计，适配浅水勘探、水下船体检测、坝体排查、近海水下搜救等场景的脐带缆收纳需求，解决水下作业过程中长距离信号与动力复合缆线的有序收放问题，避免缆线在作业船甲板或岸基区域出现缠绕、打结、拖拽磨损等状况，保障水下设备与岸基操控端之间的动力传输、信号通讯稳定。从实际用途来看，这款卷轴可同时承载最多八条独立缆线的布设与收放，集成的内置滑环结构能够在卷轴转动过程中持续保持各条缆线的电路连通，不会因为卷盘的旋转动作出现线路扭断、信号中断的问题，适配搭载多组探测传感器、水下机械手的作业型潜器使用，满足多通道信号同步传输的使用需求。在功能特性上，整体结构达到IP67防水等级，可适应高湿、盐雾的近海作业环境，不会因为溅水、短时间浸水出现内部结构锈蚀或电路故障；卷轴侧边设置可逆向锁定的操作手柄，收线完成后可直接锁止卷盘，避免运输、转移过程中卷盘自由转动导致缆线松脱散落，放线时可根据作业需求随时锁定放出的缆线长度，无需额外配置缆线固定装置。设计思路上，整体采用开放式镂空轮辐结构，在保证卷盘结构强度的前提下尽可能降低整体自重，轮辐的镂空间隙可快速沥干缆线表面附着的水分，减少海水残留对结构的腐蚀，同时便于操作人员观察剩余缆线的存量；支架采用倾斜式支撑结构，放置在甲板或地面时可保持稳定的支撑角度，不会因为船舶晃动或外力拉扯出现侧翻；顶部设置一体化握持把手，便于单人完成短距离转移搬运，侧边的摇臂结构符合人体工学操作角度，单人即可顺畅完成缆线的收放操作。外形与安装边界方面，卷盘的容缆槽宽度适配常规水下脐带缆的弯曲半径，避免缆线收卷过程中出现过小角度弯折损伤线芯；支架底部的支撑脚预留平整安装面，既可以直接放置在平面上使用，也可通过螺栓固定在作业船甲板、岸基作业平台的预留工位上，整体外轮廓无突出尖锐结构，搬运和使用过程中不会剐蹭作业人员或刮损缆线外层护套。
