水下机器人专用多通道系缆收放线轴结构

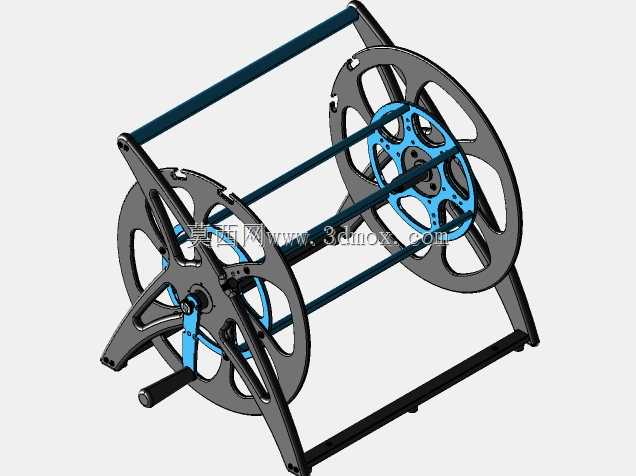

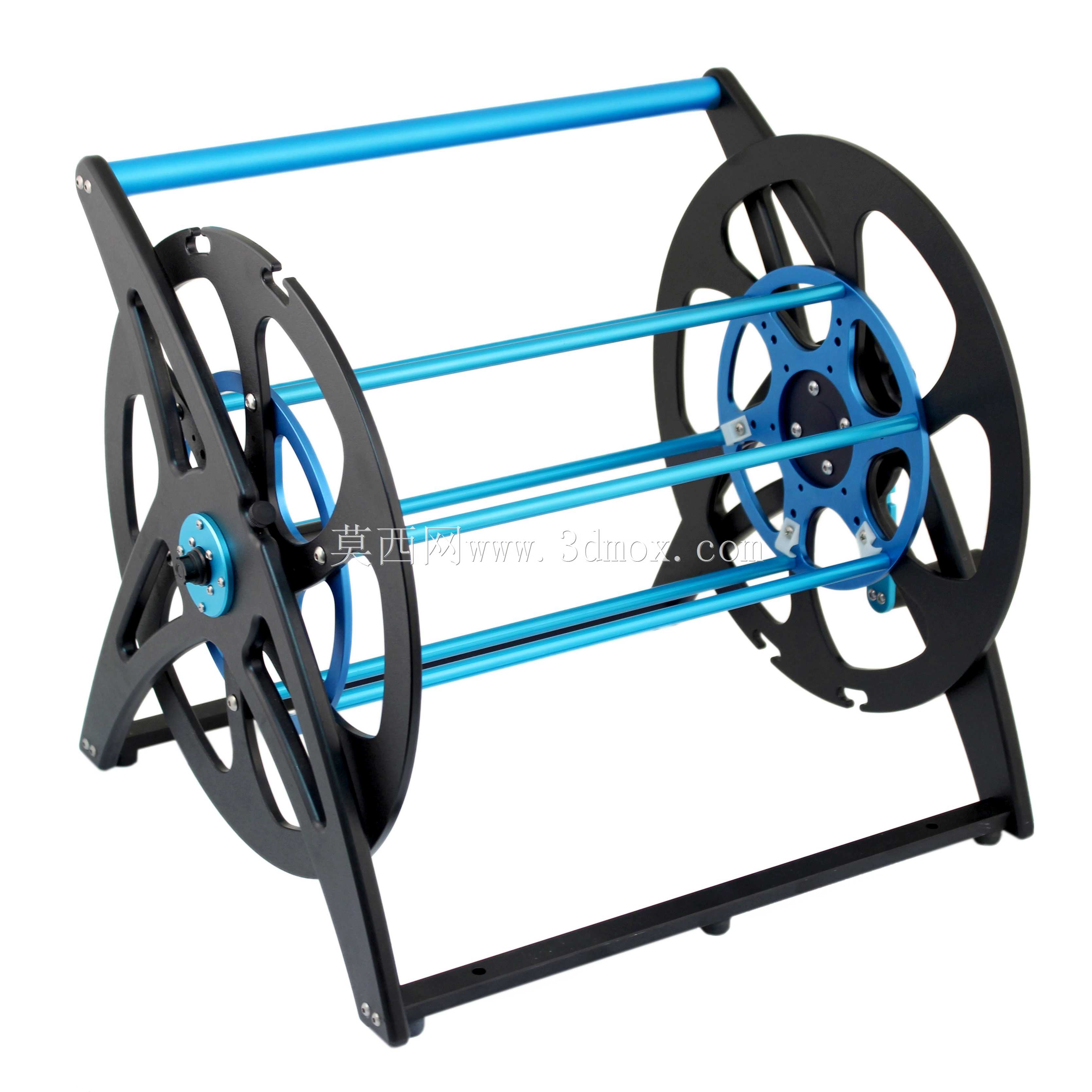

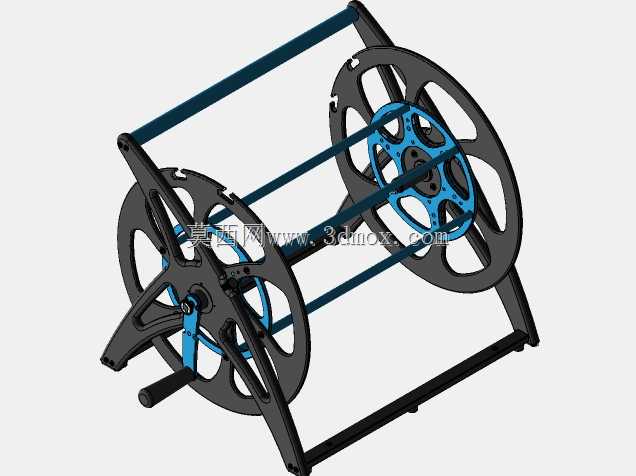

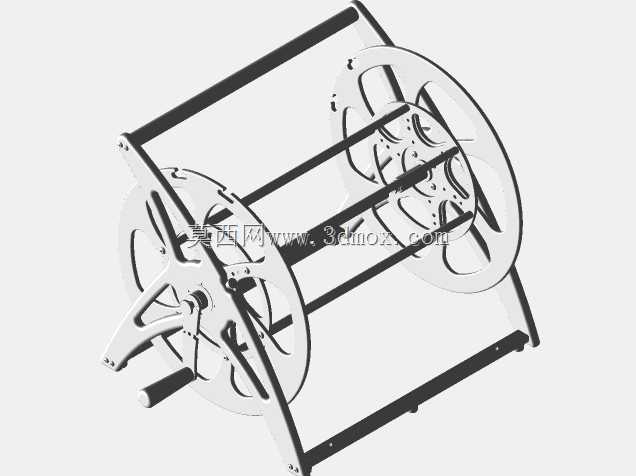

该线轴结构主要面向水下遥控潜水器作业场景设计，作为水下机器人作业系统的核心配套部件，承担着机器人本体与水面控制端之间连接线缆、承重系绳的规整收纳与有序收放功能，是保障水下机器人安全作业、避免线缆缠绕打结的关键结构件。在实际水下勘探、水下检修、海洋科考、近岸养殖区巡检等作业场景中，操作人员可通过该线轴顺畅收放连接线缆，根据机器人下潜深度灵活调整放出的线缆长度，作业完成后可快速将全部线缆规整收纳，避免线缆弯折损伤、互相缠绕，大幅提升水下作业的准备与收尾效率，降低线缆维护成本。该线轴采用双侧镂空辐板式支架搭配多根平行横向支撑杆的结构设计，两侧黑色辐板采用轻量化镂空造型，在保证整体结构强度、抗扭抗弯性能的前提下，有效降低了线轴自身重量，同时减少了转动过程中的风阻与水阻，让收放操作更加省力顺滑。中部多根蓝色横向支撑杆沿圆周均匀排布，形成稳定的线缆容纳腔体，可同时容纳多达八条系绳与信号线缆的排布空间，集成式滑环结构可在线轴持续转动的过程中保持信号与电力的稳定传输，不会因为线轴旋转出现线缆拧转、信号中断的问题。线轴整体配备IP67级防水密封结构，可适应高湿度、溅水甚至短时浸水的作业环境，完全满足户外船载、近岸作业的复杂环境使用需求，侧边设置的可逆锁定手柄，可在放出合适长度的线缆后快速锁定线轴位置，避免线缆受水流冲击或机器人自重影响出现意外松脱滑转，保障作业过程中线缆长度稳定。在线轴的安装边界设计上，底部采用一体式支撑脚架结构，可直接平稳放置在作业船甲板、岸基操作台平面上，无需额外复杂安装固定即可投入使用，支撑脚的接触面积经过优化，放置时稳定性强，不会在收放线操作过程中出现侧翻、移位问题。两侧辐板的中心轴孔采用标准化安装尺寸，既可以搭配手动摇柄实现手动收放线，也可适配电动驱动模块实现自动化线缆收放，适配不同作业场景的使用需求。线轴的线缆容纳腔宽度与直径经过合理配比，既保证了足够的线缆收纳容量，可满足大深度下潜作业的线缆长度收纳需求，又不会因为整体直径过大导致操作不便、占用过多收纳空间，非作业状态下可平稳放置在设备舱内，转运携带十分便捷。整体结构兼顾了结构强度、操作便利性与环境适应性，所有棱角位置均做了圆弧过渡处理，避免收放线过程中剐蹭损伤线缆外护套，也能防止操作人员被尖锐棱角划伤，细节设计充分贴合水下作业的实际使用需求。
