油船简化机舱动力传动系统结构设计

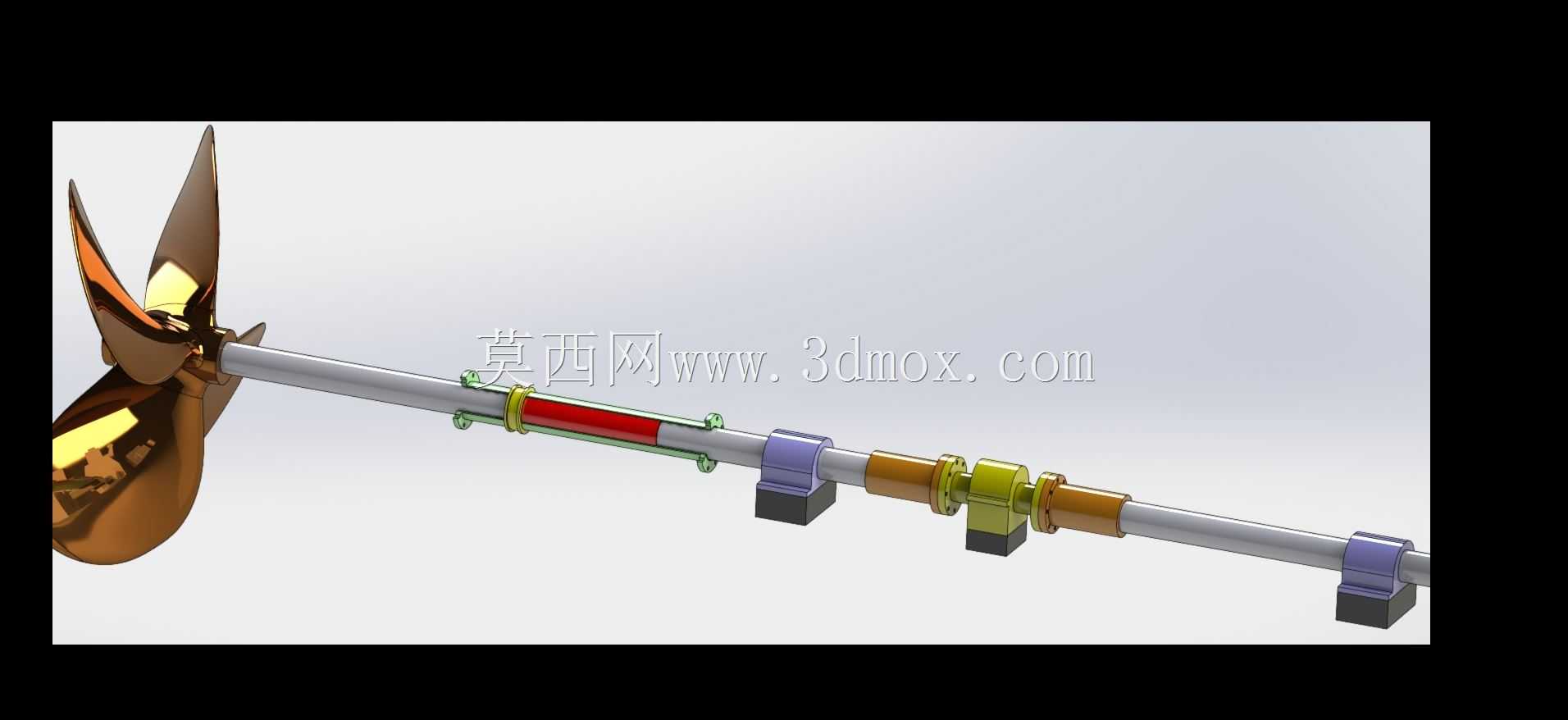

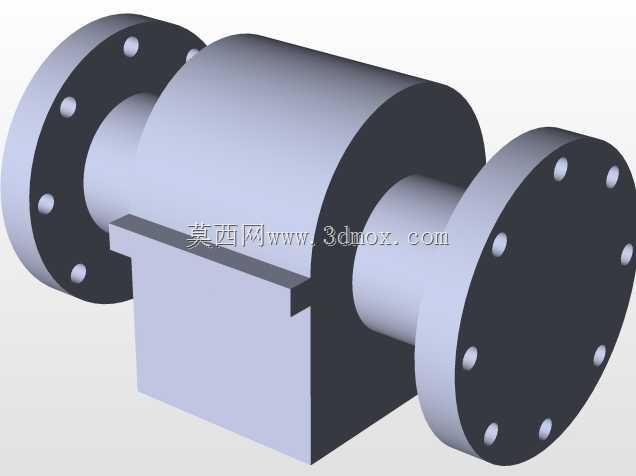

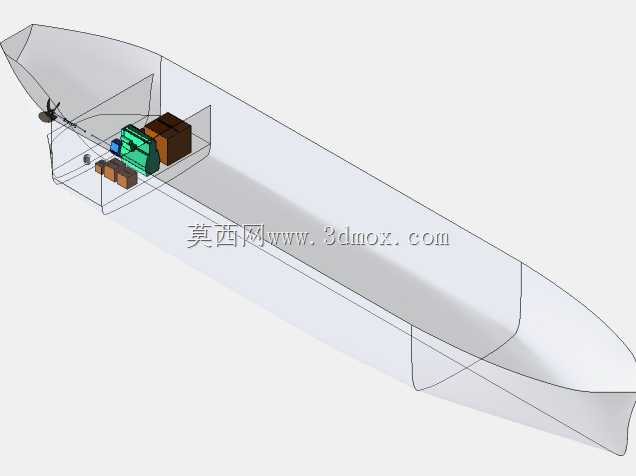

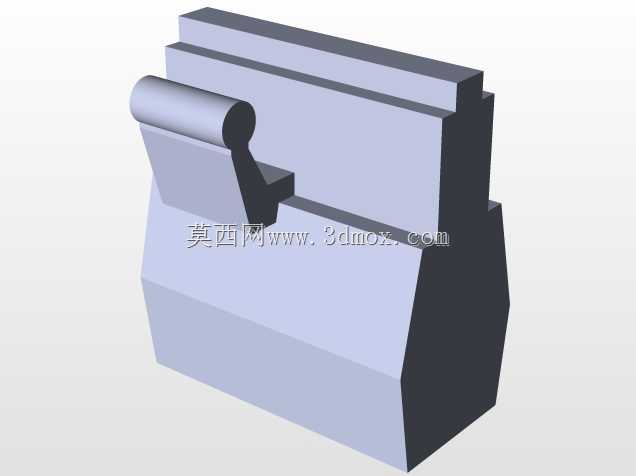

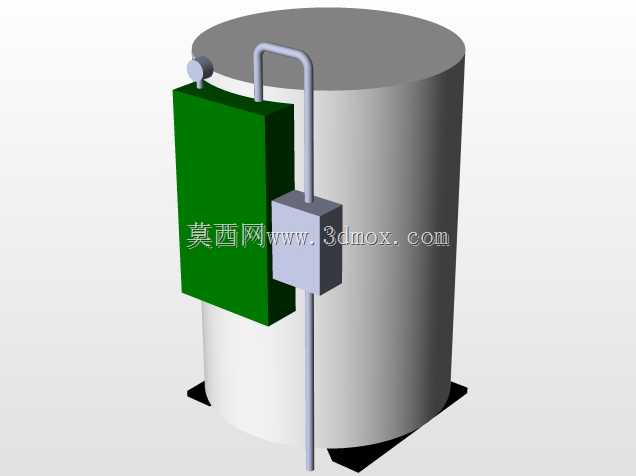

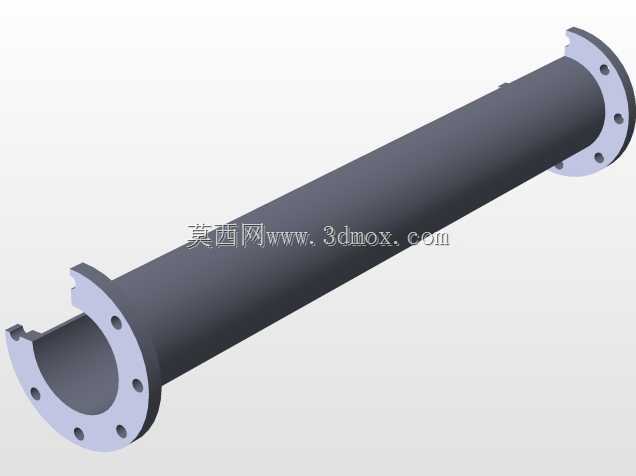

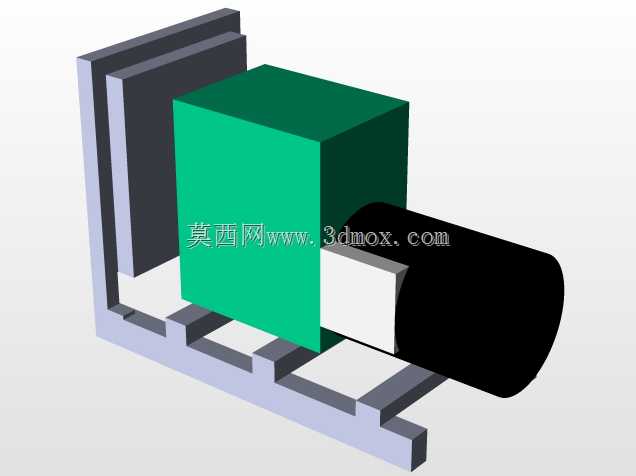

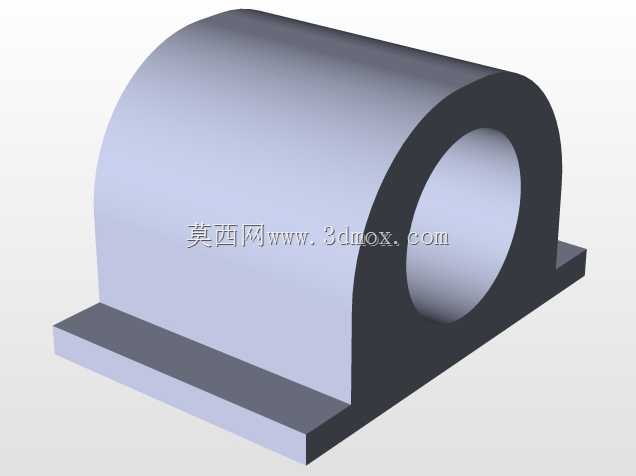

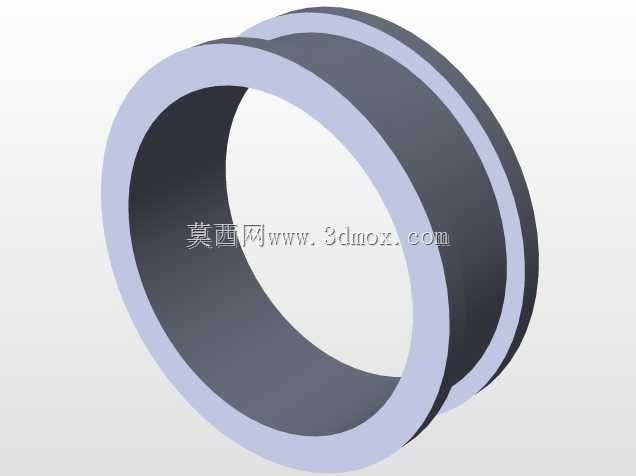

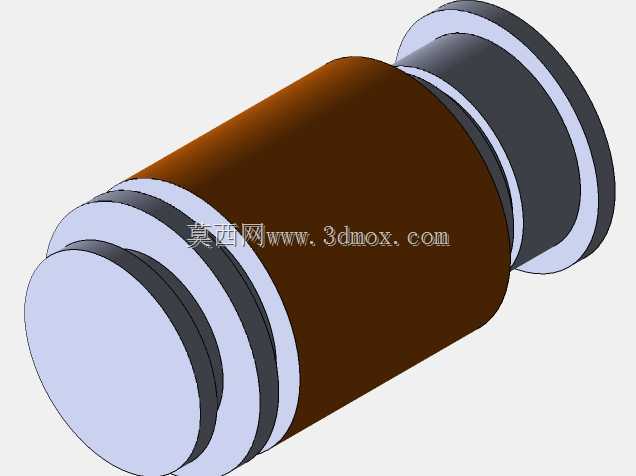

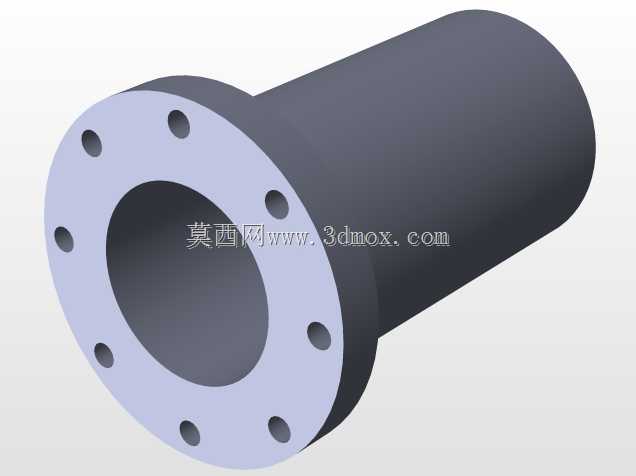

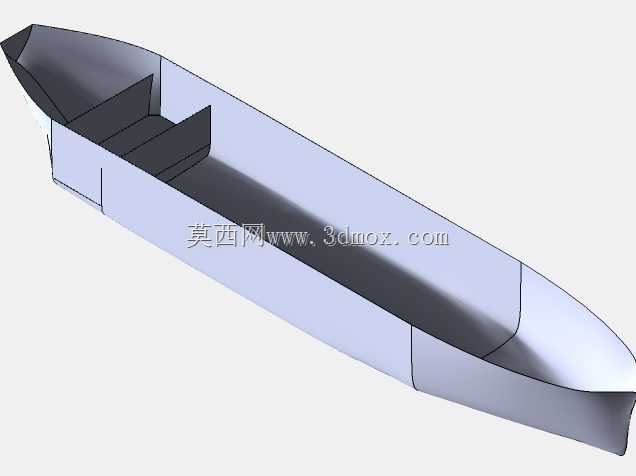

该模型呈现的是油船简化机舱核心动力传输结构，主要面向船舶动力系统教学演示、机舱布局方案推演、轴系安装模拟等应用场景，能够直观展现油船机舱内动力从主机输出端到螺旋桨端的完整传递路径，帮助相关从业者快速理解船舶动力舱的核心布置逻辑。在实际船舶运行场景中，这套轴系结构承担着将主机输出的扭矩稳定传递至船尾螺旋桨的核心作用，是保障油船航行推进的关键传动部件，模型还原了轴系上的支撑轴承、分段连接结构、轴段防护组件以及端部螺旋桨的装配关系，清晰呈现了各部件在传动路径上的功能定位。从功能特性来看，模型中的轴系采用分段式设计，不同轴段通过联轴器结构实现扭矩传递，多处布置的支撑轴承座能够为长轴系提供足够的径向支撑，避免长轴运转过程中出现挠曲变形，轴段上的彩色标识段对应不同的功能分区，分别承担扭矩传递、密封防护、振动缓冲的作用，端部的螺旋桨采用多叶曲面设计，能够在水中旋转时产生稳定的轴向推力，推动船体航行。在设计思路上，该简化结构优先还原了油船机舱轴系的核心传动逻辑，省略了机舱内非核心的辅助管路、线缆等结构，重点突出动力传输路径上的关键部件装配关系，既能够满足原理演示的直观性需求，也能为初步的机舱布局规划提供参考，各支撑座的安装位置对应船体舱内的加强结构点位，确保轴系安装后与船体结构的受力匹配。从安装边界来看，整套轴系沿船体纵向布置，轴线与船体基线保持平行，各支撑轴承座的安装基面需保持同轴度公差要求，轴系总长度适配中小型油船的机舱到船尾的纵向空间距离，螺旋桨端伸出船尾外板的长度满足螺旋桨运转时与船体结构的安全间隙要求，各轴段的连接法兰位置预留了足够的安装操作空间，支撑座的底部尺寸适配舱内加强肋板的安装点位，能够直接对应实船安装时的定位基准，避免安装过程中出现结构干涉问题。
