滚装船内部结构剖面三维设计展示

　　滚装船作为江海联运、跨海峡车辆与滚装货物运输的核心载具，其结构设计直接决定装卸效率、载货能力与航行安全性，本次呈现的剖面结构三维模型，完整还原了该类船舶的核心舱室布局与功能分区。从实际运营场景来看，这类船舶主要承担商用车辆、工程机械设备、集装箱滚装单元以及带轮货物的跨水域运输任务，相比传统吊装式货船，它无需依赖码头大型起重设备，依靠自带的跳板结构即可完成货物自主装卸，在近洋航线、海峡轮渡、内河滚装运输场景中应用极为广泛，尤其适合港口装卸条件有限、需要快速周转的运输线路。

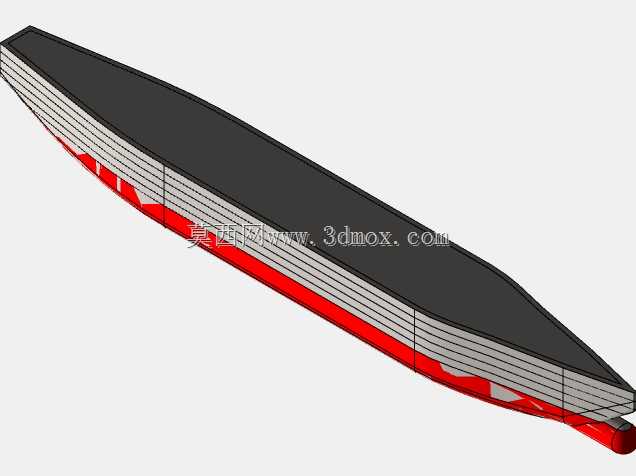

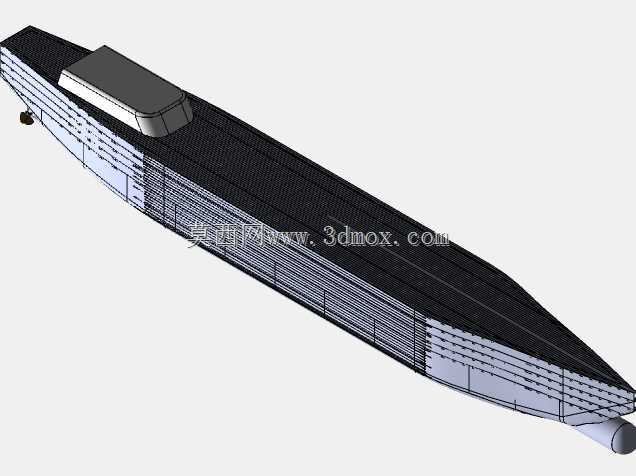

　　模型采用半剖展示形式，清晰呈现了船体从船艏到船艉、从甲板到船底的全层级结构：上层建筑设置于船艏区域，集成了驾驶指挥、船员生活功能，其布局充分考虑航行视野需求，驾驶舱舷窗角度经过优化，可覆盖船艉跳板作业区、主甲板装卸区的全范围观测需求，避免装卸作业时的视野盲区。主船体部分采用多层纵通甲板设计，各层甲板之间通过内置坡道连通，载货区域无横向隔断结构，可满足不同长度、不同高度的带轮货物通行与停放需求，甲板表面预留了系固点安装位，可适配不同类型货物的绑扎固定要求，避免航行过程中货物移位带来的安全隐患。

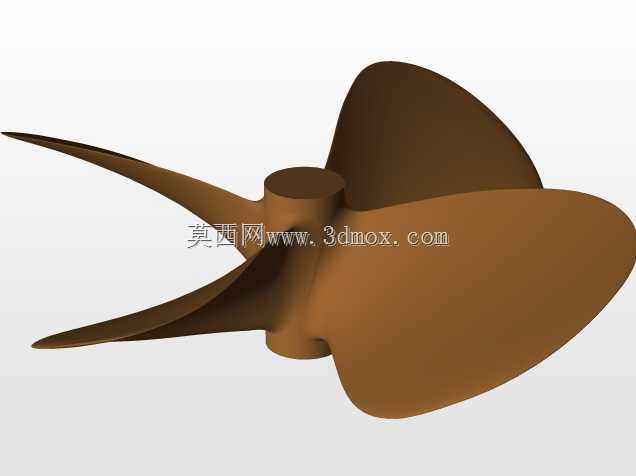

　　船体下部的动力舱段布局清晰可见，双螺旋桨推进结构、舵系组件、动力辅机单元的安装位置均做了精准还原，动力舱与货舱之间设置了多层水密横舱壁，符合船舶破损稳性的设计要求，即使单舱进水也能保证船舶剩余浮力满足航行安全标准。船体外板采用常规民船的色彩分区设计，水线以下为红色防污漆区域，水线以上为蓝色船壳区域，既符合实船涂装规范，也通过色彩区分直观展示了载重线对应的船体吃水边界。

　　从设计思路层面，该模型在构建时优先保证了结构逻辑的准确性：货舱区域的层高设计参考了主流滚装船的净空要求，可满足常规货运车辆、小型工程机械的通行高度需求；坡道的坡度设置控制在车辆可自主爬坡的合理范围内，避免坡度过大导致车辆底盘剐蹭、动力不足无法通行的问题；船体线型设计兼顾了航行阻力与舱容利用率，船艉部分的线型为跳板收放预留了足够的安装空间，保证跳板在收起时可完全贴合船艉线型，不会额外增加航行风阻与水阻。

　　在安装边界与尺寸适配层面，模型还原了滚装船与码头设施的对接逻辑：船艉跳板的铰接点位置、跳板展开后的长度与角度，均匹配常规滚装码头的岸线高度差，可适应不同潮位下的装卸作业需求；船体两侧的系缆桩、导缆孔位置按照常规码头带缆作业的位置排布，可满足船舶靠泊时的系固需求；上层建筑的桅杆、天线等突出构件的高度，也参考了内河、沿海航线的通航限界要求，避免航行过程中与跨江、跨海设施发生干涉。

　　不同于常规的整船外观模型，该剖面结构重点突出了滚装船区别于其他货船的核心结构特征：全通甲板、内置坡道、艉部跳板、大开口无横舱壁的货舱设计，这些结构都是滚装船实现滚装装卸功能的核心要素。模型中还对货舱内的车辆停放排布做了示意，直观展示了不同类型货物在舱内的空间利用方式，可帮助结构设计人员快速理解滚装船的舱室规划逻辑，也可作为船舶设计教学、新船型方案论证阶段的直观参考，辅助设计人员校核舱室布局、通行路径、设备安装位置的合理性，减少前期方案设计阶段的结构干涉问题。
