S18WI型八路GPS信号功分分路器

这款八路GPS信号分路器，主要面向卫星导航信号分配场景设计，可广泛应用于通信基站授时系统、车载导航测试平台、船舶导航组网、航空地面检测设备、测绘基准站搭建等领域，解决单路GPS天线信号无法同时供给多台接收终端使用的痛点，避免多天线部署带来的信号干扰、安装空间冗余、成本抬升等问题，实现单一天线信号的均匀低损耗分配，保障各接收端都能获取稳定的卫星定位、授时信号。

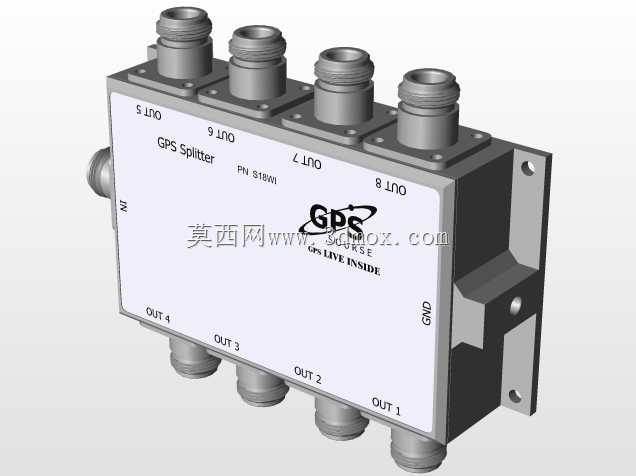

从功能特性来看，该分路器为一分八结构，单路N型输入接口可接入GPS有源天线信号，八路输出接口可分别连接不同的GPS接收模块、授时终端或检测设备，内置匹配的信号补偿与隔离电路，既能够保证各输出端口之间的信号隔离度，避免不同终端之间的信号串扰影响定位精度，也可对线路传输带来的信号损耗进行适度补偿，维持输出信号的强度稳定，适配常规GPS L1频段的信号传输需求，满足多终端同步接收卫星信号的使用要求。

在设计思路上，整体采用模块化紧凑布局，外壳选用金属屏蔽材质，一方面可以为内部射频电路提供可靠的电磁屏蔽，隔绝外界工业环境中的电磁杂波干扰，保障射频信号传输的纯净度，另一方面金属壳体具备良好的结构强度与散热性能，可适应户外机柜、车载舱体、工业机房等不同安装环境的温湿度与振动要求。接口布局采用上下分层排布，输入接口设置在壳体侧端，八路输出接口分为上下两排各四路排布在壳体正面，接口均采用标准N型射频接头，适配行业通用的射频线缆连接，接线操作清晰便捷，避免多线缆排布时的交叉缠绕。壳体侧面预留带安装孔的固定耳板，可通过螺丝直接固定在机柜安装梁、设备安装面板上，安装边界规整，整体外形方正无突出异形结构，占用安装空间小，适合在密集排布的通讯机柜内部署，固定耳板的安装孔位间距符合常规通讯配件的安装尺寸规范，无需额外定制转接件即可完成固定。

细节设计上，壳体表面做了抗氧化防护处理，可适应潮湿、盐雾等特殊户外环境的使用要求，各接口与壳体的衔接处做了密封处理，提升长期使用的可靠性，正面清晰标注各端口的输入输出标识与接地端位置，方便现场施工接线时快速识别，避免错接带来的设备故障，接地端的设置可有效泄放线路上的感应静电与浪涌电流，保护后端连接的昂贵接收终端不受静电冲击损坏。
