工业重载万向脚轮三维结构设计

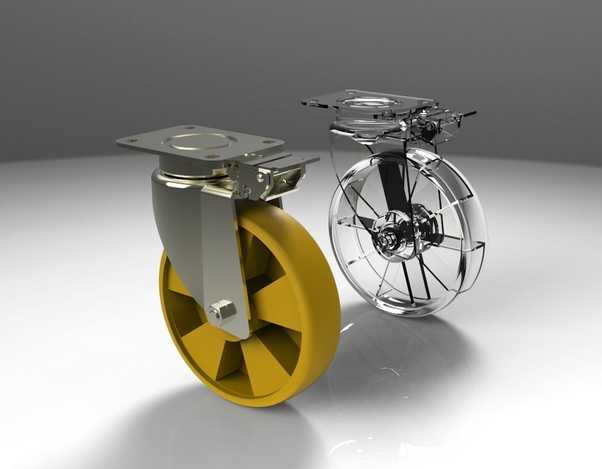

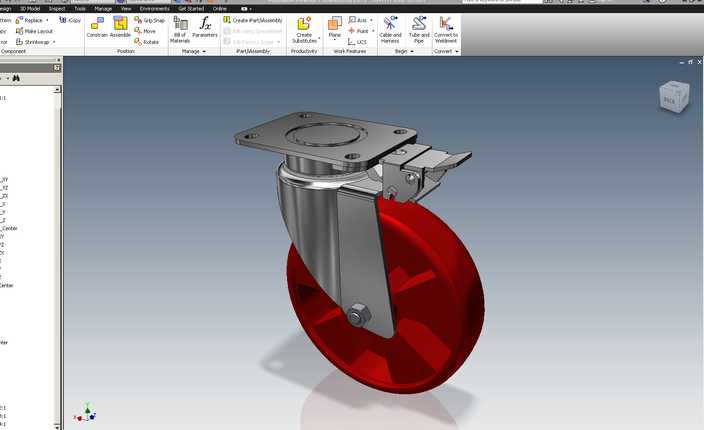

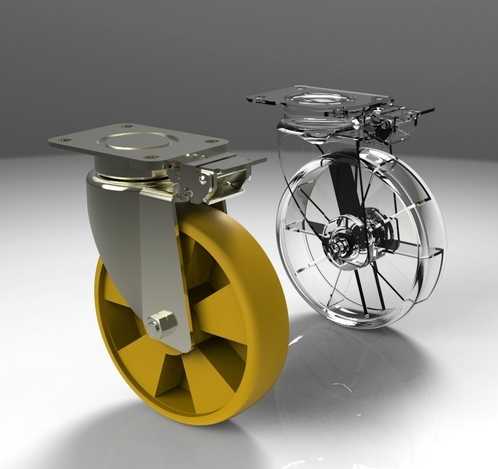

本作品为工业重载万向脚轮的三维参数化设计模型，建模过程严格遵循机械设计规范，首先通过草图绘制完成顶部安装法兰的轮廓构建，基于拉伸特征生成带安装孔位的方形法兰基体，保证法兰的安装孔位尺寸符合通用工业脚轮的安装标准，可适配多数工业设备、工装货架的底部安装需求。转向支架部分采用钣金折弯与实体切削结合的建模方式，还原了重载脚轮的加厚金属支架结构，支架与法兰之间的回转配合结构做了精准还原，预留了轴承安装位与锁紧机构的装配空间，可实现360度水平方向的自由转向，同时建模时还原了支架侧边的刹车组件结构，可实现轮体的转动锁止与转向锁止双重功能。轮体部分采用聚氨酯包胶轮的结构设计，轮毂部分通过圆周阵列特征构建了辐条式减重结构，既保证了轮体的结构强度，又有效降低了轮体自身重量，轮面的圆弧过渡设计还原了聚氨酯脚轮的行走接触面特征，可降低行走时的滚动阻力，同时减少对地面的压强，适配环氧地坪、水泥地面等多种工业场地地面。渲染阶段采用金属材质与聚氨酯材质的分层质感表现，金属支架与法兰部分赋予拉丝不锈钢材质，调整金属粗糙度参数还原工业金属件的哑光金属质感，轮体部分赋予黄色聚氨酯材质，调整材质的漫反射与高光参数，还原聚氨酯包胶轮的半哑光弹性材质质感，透明展示款轮体采用高透亚克力材质，调整折射参数清晰展现内部轮毂与辐条的结构细节。场景搭建采用影棚级三点布光，主光从侧上方打亮模型主体，辅光补充暗部细节减少死黑区域，轮廓光勾勒金属支架的边缘轮廓，地面添加柔和的接触阴影增强模型的落地真实感，同时通过线框与实体结合的展示方式，清晰呈现脚轮的内部装配结构与各部件的配合关系，完整还原了重载万向脚轮的结构设计逻辑，可用于工业脚轮的结构验证、产品展示以及设备配套选型参考。
