不锈钢弹簧夹紧固定座结构设计

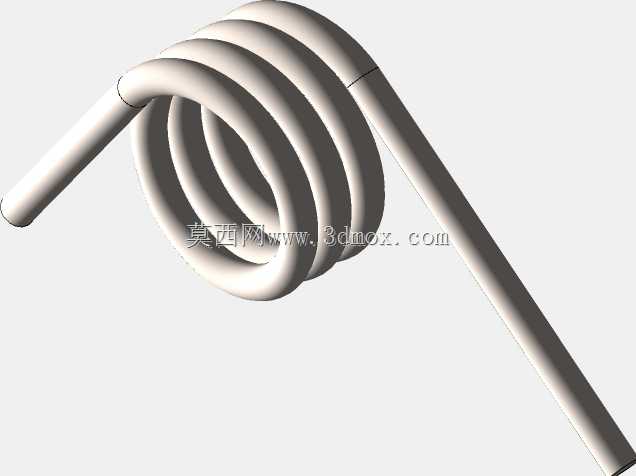

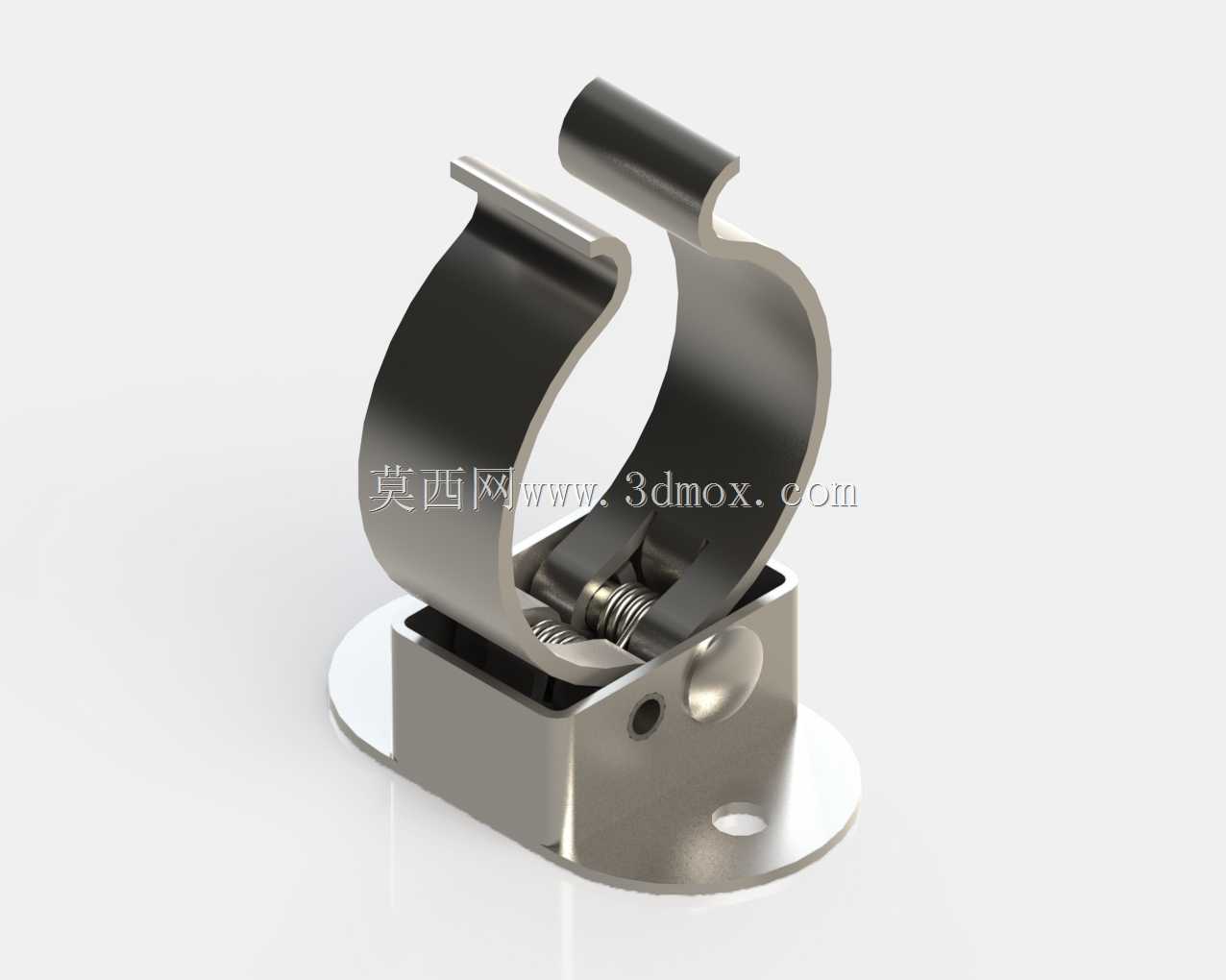

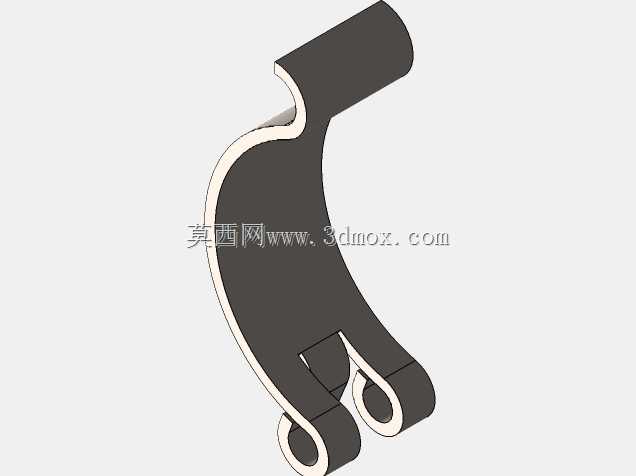

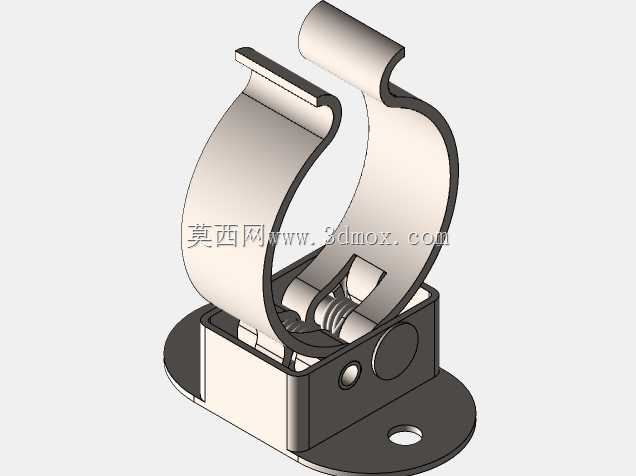

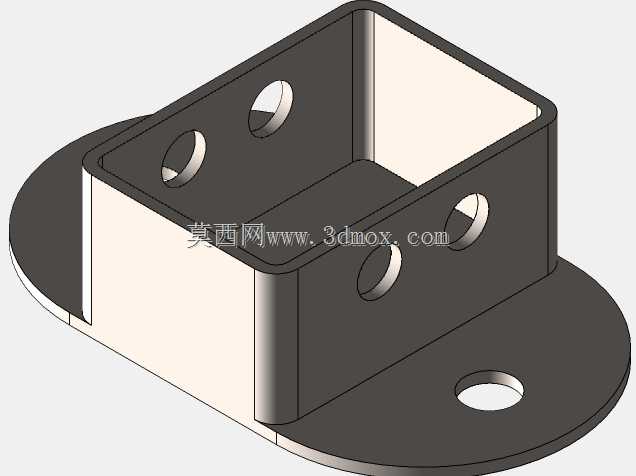

这款不锈钢弹簧夹紧构件主要面向船舶舾装、户外垂钓装备、轻型管路布设三类场景设计，核心作用是实现柱状物件的快速夹持与可靠固定，替代传统螺栓抱箍安装繁琐、拆卸不便的痛点。在船舶应用场景中，该构件可通过底座安装在甲板、舱壁位置，用来锁定船钓竿、船用工具杆或是小直径输送管路，避免船体航行颠簸过程中杆件移位、磕碰；在户外垂钓场景中，可固定在钓台、船舷侧边，实现钓竿的快速取放，无需反复旋拧紧固件；在轻型管路布设场景中，可适配30mm与35mm两种外径的管道，作为临时或长期固定夹具使用，适配通风管、线缆护套管等轻型管件的安装需求。产品功能设计上采用内置扭簧提供持续夹紧力，两个对称的C型夹臂在扭簧作用下保持常闭夹持状态，夹臂上端做了外翻卷边处理，既可以避免夹持时刮伤杆件表面镀层，也能在按压夹臂下端时提供更舒适的施力触感，单手即可完成夹臂开合操作，实现杆件的快速取放。底座采用带安装孔的法兰式结构，圆形底座上预留两个对称的安装孔位，可通过螺栓、自攻螺丝或是焊接方式固定在安装基面，底座与夹臂铰接位置做了加强翻边结构，避免反复开合过程中铰接位出现形变断裂。设计思路上优先考虑户外使用的耐锈蚀需求，整体采用不锈钢板材冲压成型，夹臂表面做钝化处理，内置弹簧也采用不锈钢弹簧钢材质，避免长期处于潮湿、盐雾环境下出现锈蚀卡滞；夹臂内侧做了微弧度处理，与圆形杆件的贴合度更高，夹持时不会出现应力集中压伤管件表面，同时能提供足够的静摩擦力避免杆件滑脱。外形尺寸上适配30mm与35mm两种直径的柱状物件，夹臂张开最大行程可覆盖40mm以内的杆件临时夹持，底座安装孔中心距适配常规五金安装孔位，安装边界预留足够的扳手操作空间，底座与安装基面贴合面做平整处理，固定后不会出现翘边、晃动问题，铰接位置的销轴采用铆接结构，无突出毛刺，整体外形流畅无尖锐棱角，避免使用过程中刮擦伤人。
