三伸缩式船用钩紧装置结构设计

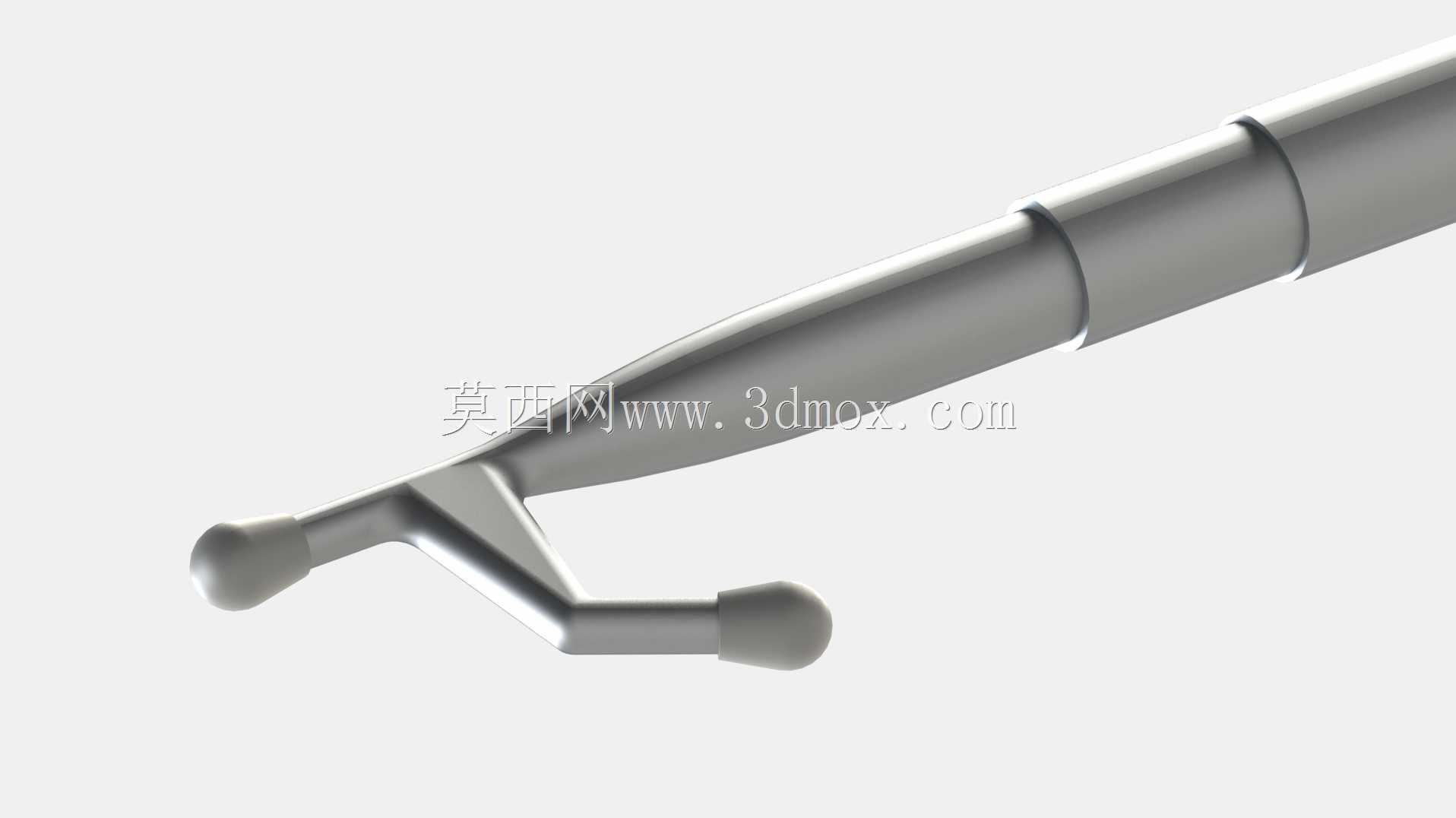

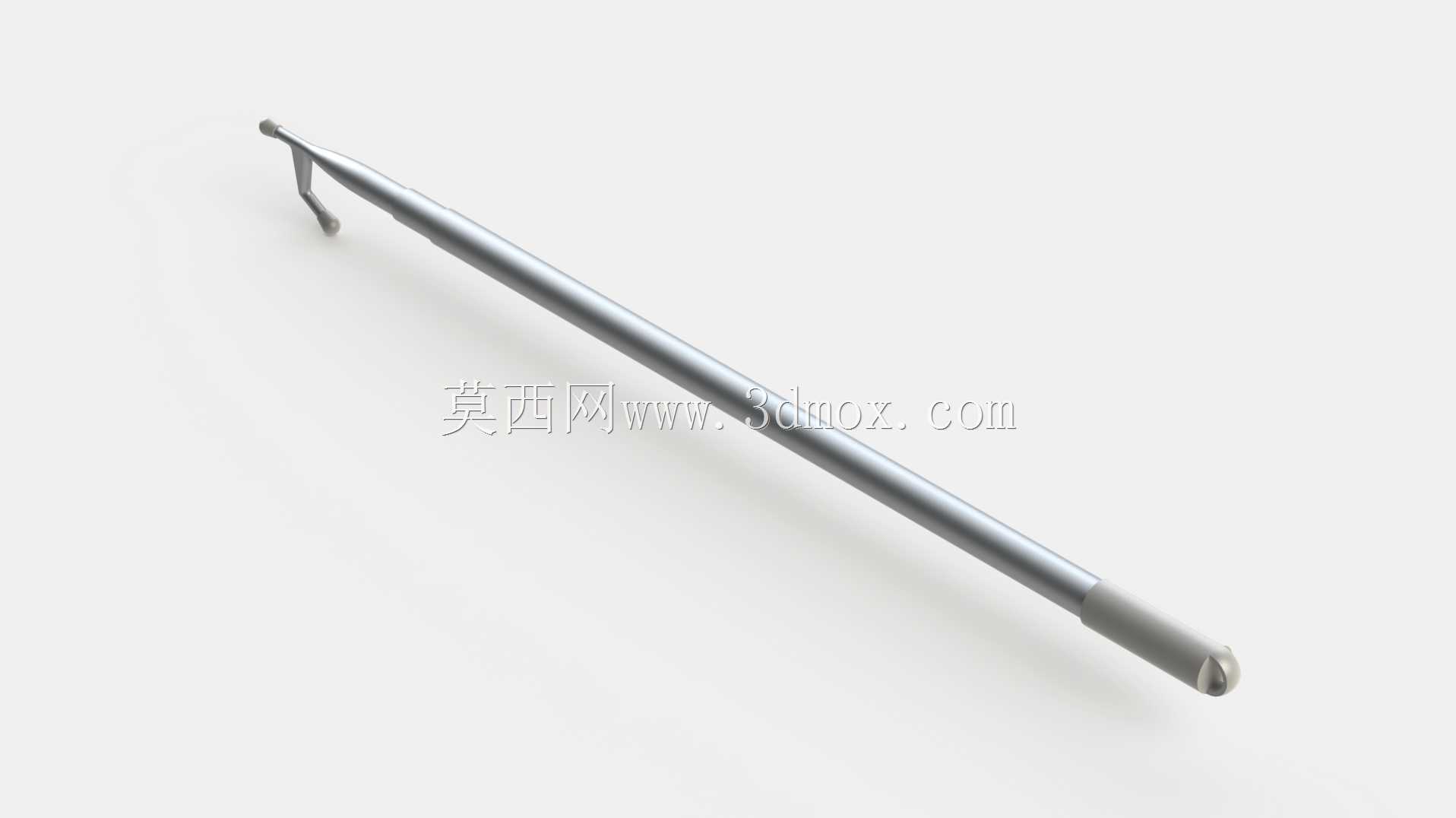

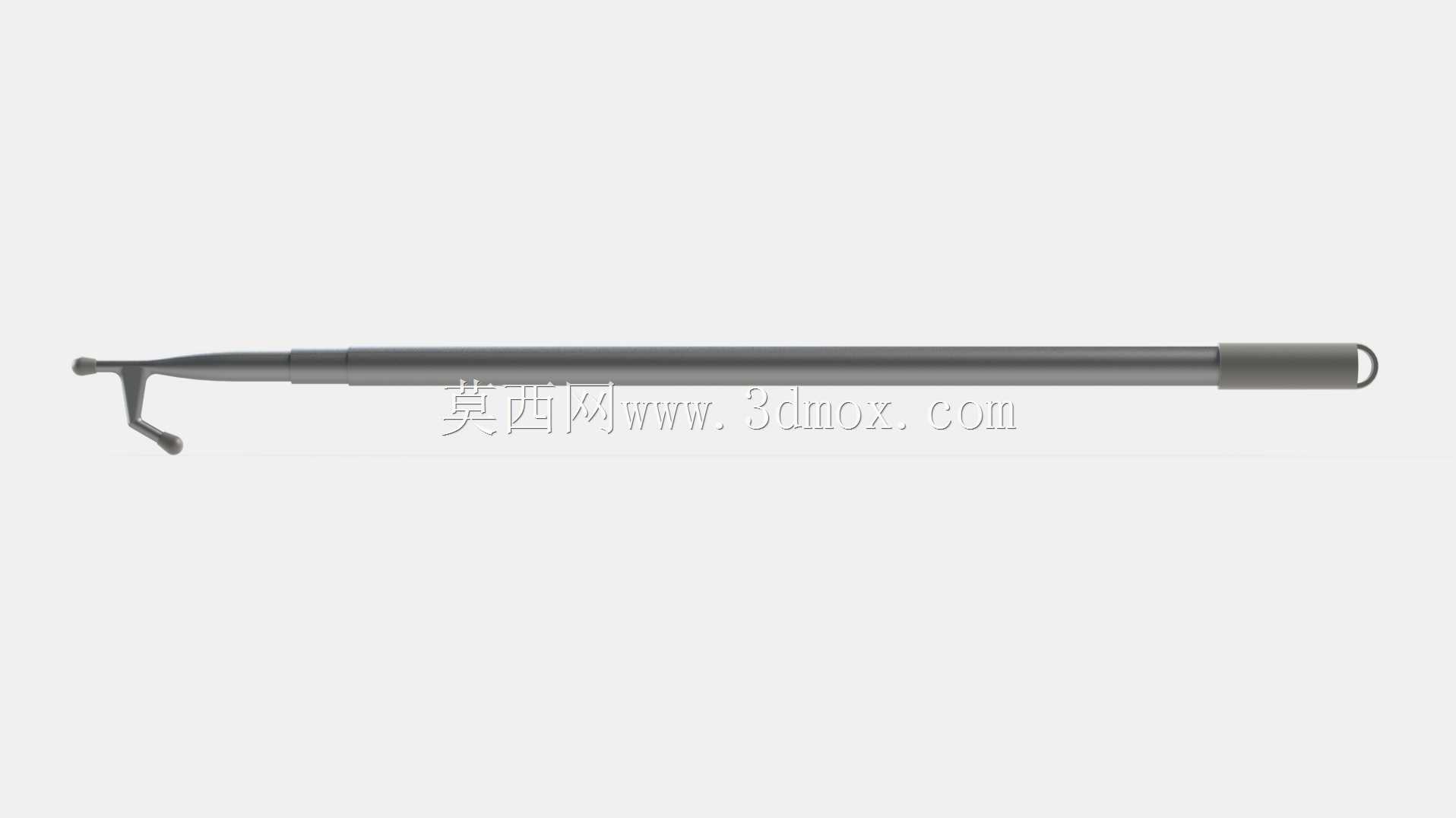

在船舶系泊、舷侧作业以及折叠式船用附属构件的收放锁定场景中，这类三伸缩结构的钩紧件是保障作业安全、适配不同操作距离的核心小部件，区别于固定长度船钩，它能在非使用状态下收缩至最小尺寸，减少船上有限空间的占用，仅在折叠构件锁定、近距离钩挂作业时伸出至对应长度完成锁紧动作。做这个结构的三维建模时，首先要明确实际使用的边界约束：收缩状态下总长度控制在105厘米，完全伸出后总长245厘米，三节伸缩杆的轴截面尺寸分别为25毫米、29毫米、32毫米，这个尺寸梯度是经过伸缩间隙校核的，相邻管段之间预留0.1-0.2毫米的滑动配合间隙，既保证伸缩动作顺畅无卡滞，又不会因为间隙过大出现锁紧后晃动的问题。建模第一步先在SOLIDWORKS里绘制三节杆的截面草图，通过拉伸凸台生成基础杆体，注意每节杆的端部要设计限位凸台，避免拉伸到最大行程时出现杆体脱开的问题，钩头部分单独建模，通过扫描特征生成弯钩的弧形轮廓，钩头与最细一节杆的端部采用过渡圆角连接，减少应力集中，握柄部分做滚花防滑的纹理特征，通过包覆特征实现表面纹路的建模，最后在装配体环境下完成三节杆的同轴配合，添加伸缩方向的行程限位配合，验证整个伸缩行程无干涉，再给各零件赋予对应的金属材质，完成渲染效果的调整。实际使用中，这类钩紧件仅在船用折叠构件处于折叠状态时完成锁定，不需要承受大吨位的系泊拉力，所以杆体选用轻质铝合金材质即可，在保证结构强度的同时降低整体重量，方便船员单手操作，钩头的弧度经过反复调整，能在钩挂对应锁扣时自动导向入位，不需要额外对准操作，握柄的长度设计符合成年人手掌握持的尺寸，长时间操作也不会产生明显的疲劳感。建模过程中还要重点校核各节杆的重合段长度，当杆体完全收缩时，相邻两节杆的重合长度不小于单节杆总长的1/3，避免伸出时因为配合段过短出现杆体弯折的风险，每节杆的锁紧位置采用弹性碰珠定位，伸缩到对应长度时能自动卡入定位孔，保证钩紧作业时杆体不会自行回缩，作业完成后按下碰珠即可收缩杆体，操作十分便捷。
