工业级重型台钻机架结构三维设计

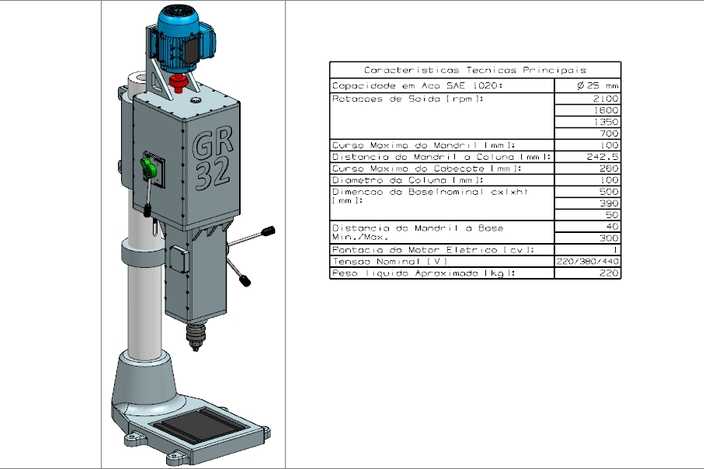

本模型为工业重型台式钻床的完整机架结构三维设计，建模过程严格遵循机械加工设备的设计规范，对台钻的各个组成部件进行了1:1比例的精准还原。建模阶段首先从底座结构开始搭建，采用加厚铸铁材质的底座设计，预留了工件装夹平台的安装位置，底座内部设置了加强筋结构，保证设备运行时的整体稳定性，降低钻孔作业产生的振动影响。立柱部分采用圆柱式导向结构设计，建模时精准还原了立柱的表面精度要求，搭配可升降的主轴箱滑套结构，实现主轴箱沿立柱方向的高度调节，适配不同高度工件的钻孔加工需求。主轴箱部分为模型的核心结构，建模时还原了箱体的铸造外壳结构，表面设置了清晰的型号标识区域，箱体内部预留了主轴传动机构、进给操作机构的安装空间，侧面的操作手柄结构按照人机工程学角度布置，分别对应主轴进给、主轴箱锁紧、转速调节等操作功能，操作手柄的握持部分做了防滑纹理的细节处理。顶部的电机安装座采用适配立式安装电机的结构设计，预留了电机固定螺栓孔、传动带护罩的安装位置，还原了电机与主轴之间的带传动空间布局。模型同时还原了台钻的主轴下端结构、钻头装夹夹头部位、工作台面的T型槽结构，所有部件的装配关系完全符合实际台钻的装配逻辑，转动部件、滑动部件的配合间隙都按照机械设计公差要求进行了设置。材质渲染阶段，对铸铁底座、立柱、主轴箱采用磨砂铸铁材质，操作手柄采用黑色电木材质，电机部分采用蓝色工业漆金属材质，操作按钮采用红绿警示色的塑料材质，工作台面采用经过磨削加工的光滑金属材质，整体渲染效果贴近真实工业设备的外观质感。设计过程中充分考虑了台钻的刚性需求，所有承重部位都做了加厚处理，结构布局紧凑合理，操作空间预留充足，可用于机械教学演示、设备结构展示、生产车间布局规划等场景，完整还原了重型台钻机架的全部结构特征与设计细节，清晰展现了立式台钻从底座到动力端的完整结构组成与工作原理。
