车床用可调式加工刀具装夹设置工具

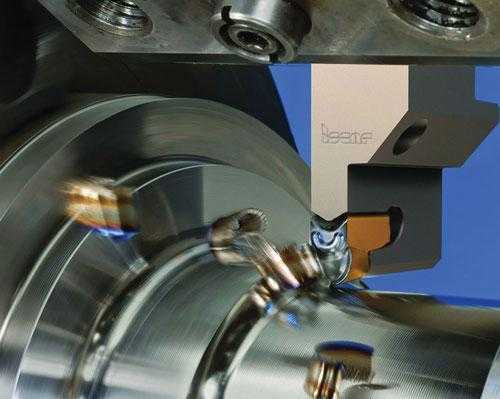

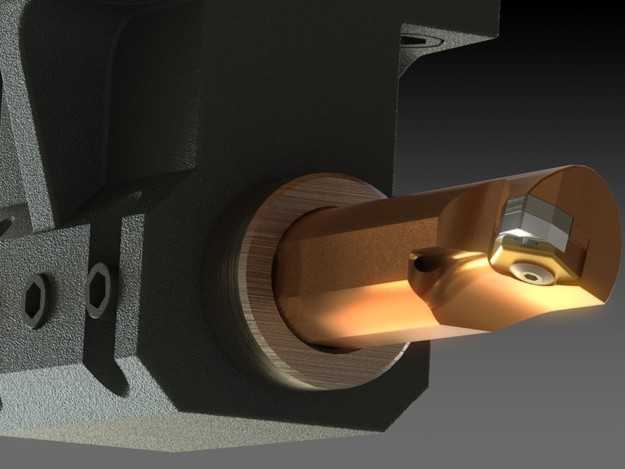

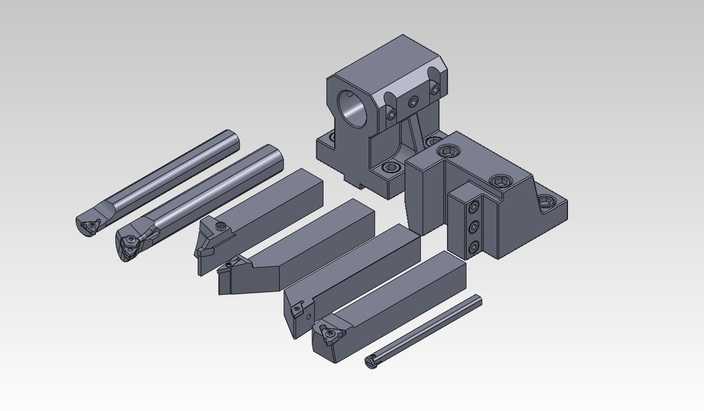

本作品为车床加工场景下使用的刀具装夹设置工具三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工装的实际尺寸规范与装配逻辑，对每一处结构细节都做了1:1还原。模型构建阶段先从核心装夹基体入手，绘制基体的外形轮廓草图后通过拉伸、切除特征完成基体主体结构，精准还原了基体上用于安装固定的内六角螺栓孔、定位销孔的位置与尺寸，孔位的同轴度、位置度公差都在建模阶段做了参数约束，保证虚拟装配时无干涉问题。针对装夹孔内的铜质衬套结构，单独建模还原了衬套的薄壁特征与内壁粗糙度纹理，衬套与基体孔的配合采用过渡配合的参数设置，还原实际工装中衬套可更换、保护基体装夹孔的设计逻辑。刀具部分的建模重点还原了可转位车刀的结构，包括刀杆的多边形定位面、刀片的压紧螺钉孔、刀片的断屑槽结构，刀片部分做了微小的倒角与刃口钝化处理，还原真实硬质合金刀片的细节特征。渲染阶段采用KeyShot完成材质与光影设置，基体部分赋予灰铸铁材质，调整材质的粗糙度、金属度参数还原铸铁件哑光、略带颗粒感的表面质感，表面做了轻微的氧化发黑处理效果，还原机床工装长期接触切削液的使用痕迹；铜衬套部分赋予锡青铜材质，调整材质的反射参数呈现铜材温润的金属光泽，边缘做了轻微的磨损效果，体现衬套与刀杆反复装夹摩擦的使用状态；刀杆部分赋予合金结构钢调质后的材质效果，表面做了烤蓝处理的色彩渐变，刀片部分赋予硬质合金的高硬度材质质感，刃口处做了轻微的高光处理，体现刀片锋利的特性。场景布光采用三点布光法，主光源从侧上方打亮刀具与衬套的配合区域，突出装夹结构的配合间隙与定位关系，辅光源补全暗部细节避免阴影死黑，背景采用深灰色渐变背景突出模型主体，同时添加了微弱的环境反射，让金属材质的表现更具真实感。设计思路上，该工具围绕车床刀具快速装夹定位的需求设计，通过衬套结构适配不同直径的刀杆，减少更换刀具时的校准时间，基体上的固定孔位采用标准化设计，可直接安装在常规车床的刀架位置，刀片的压紧结构采用偏心压紧方式，结构简单可靠，换刀时仅需松开单个螺钉即可完成刀片更换，整体结构紧凑无冗余设计，所有棱角处都做了工艺倒角处理，既避免使用时划伤操作人员，也符合机械加工零件的工艺要求，模型可直接用于虚拟装配验证、加工工艺模拟以及工装设计方案展示，完整还原了实物的装配关系与功能特性。
