哈斯VF系列铣削机床T型槽工作台模型

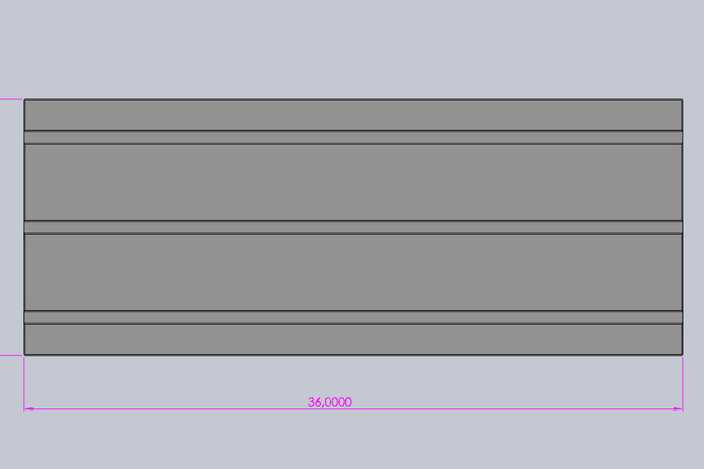

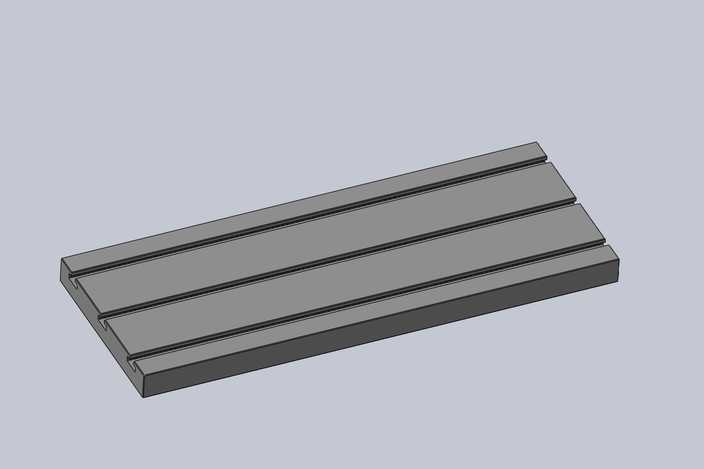

本模型为哈斯VF系列铣削加工设备配套的T型槽工作台，采用三维参数化建模方式完成整体结构构建，建模过程严格遵循哈斯14×36规格铣削机台的实际尺寸标准，精准还原工作台的整体长宽厚比例、T型槽的排布间距与截面轮廓。建模阶段首先通过基准面定位绘制工作台的主体矩形轮廓，拉伸生成基础实体后，对四条平行排布的T型槽进行单独截面绘制，通过切除拉伸命令完成槽体结构制作，同时对槽体的侧偏移尺寸、槽口宽度参数进行精准约束，保证T-slot宽度65°、侧偏移4.92的参数与实物完全一致。模型对工作台的边缘倒角、端部定位结构、槽体内部的过渡圆角都进行了细节还原，未对结构进行过度简化，能够完整呈现工作台的装配特征与装夹基准属性。材质渲染阶段采用灰铸铁材质参数进行设置，还原铸铁工作台表面的哑光金属质感，对T型槽的内壁、工作台的上下装夹面分别设置不同的粗糙度参数，模拟实际加工后工作台表面的磨削纹理与槽内的铣削加工痕迹，渲染过程采用正交视角展示模型整体结构，同时通过局部视角放大展示T型槽的截面细节，方便查看槽体的尺寸匹配关系。设计思路上围绕数控铣削加工的装夹需求展开，工作台作为机床的核心承载部件，其T型槽结构用于配合T型螺栓实现工件、夹具的快速定位装夹，模型在结构设计时充分考虑了槽体的受力分布特征，槽体的壁厚、相邻槽的间隔距离都按照实际机床的承载标准进行设置，既保证工作台的结构刚性，也预留足够的装夹操作空间，可用于数控加工教学演示、机床装配仿真、装夹方案验证等场景，模型的结构尺寸完全匹配哈斯VF-0E、VF-2等型号的铣削设备，能够直接导入装配环境完成与机床床身、进给机构的配合装配。
