车辆钢板弹簧式整体驱动桥总成结构

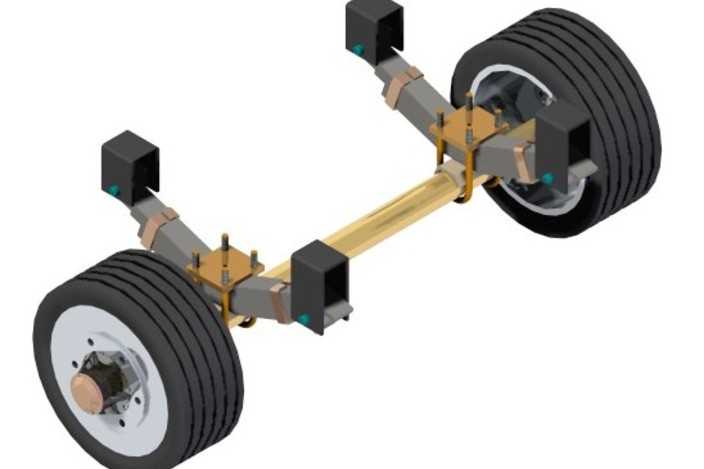

该三维模型采用Solid Edge完成参数化建模，完整还原了商用车常用的钢板弹簧式整体驱动桥结构，建模过程严格遵循汽车底盘设计的尺寸规范，对各部件的装配约束关系做了精准定义，可直接用于结构干涉检查与运动仿真验证。模型主体包含整体式桥壳、左右车轮总成、多片钢板弹簧悬架、减震连接支座、骑马螺栓紧固组件、车架连接吊耳等核心部件，建模时对桥壳的变截面过渡、钢板弹簧的片层叠放结构、轮毂的螺栓孔分布、制动鼓的内腔结构都做了精细化还原，未做过度简化处理，能够清晰展示各部件的连接逻辑与装配关系。材质渲染阶段针对不同部件做了差异化材质赋值：桥壳主体采用铸钢哑光金属材质，还原铸造部件的粗糙金属质感；钢板弹簧采用弹簧钢亮面金属材质，体现热处理后钢材的金属光泽；轮胎采用黑色橡胶材质，添加了胎面花纹的凹凸纹理与橡胶的哑光漫反射效果；轮毂采用银灰色金属漆材质，还原钢制轮毂的表面质感；连接螺栓、骑马卡箍采用镀锌件的亮银色金属材质，车架连接支座采用黑色工程塑料与橡胶缓冲块的组合材质，通过材质差异清晰区分不同功能部件，提升模型的辨识度与展示效果。结构设计上，该桥采用非断开式整体桥结构，通过多片钢板弹簧实现承载与减震功能，钢板弹簧两端通过吊耳与车架支座连接，既能够传递纵向力与侧向力，也可以通过钢板的形变缓冲路面冲击，桥壳中部预留主减速器安装位，两端轮毂通过轴承与桥壳连接，可实现车轮的旋转运动，各部件的装配间隙符合实际生产的公差要求，骑马螺栓的紧固位置、钢板弹簧的中心螺栓定位都做了准确还原，能够直观展示驱动桥的承载逻辑与工作原理。建模过程采用自底向上的装配思路，先完成单个零件的参数化建模，再按照实际装配顺序添加同轴、贴合、对齐等装配约束，确保整体模型的装配精度，避免出现部件错位、干涉等问题，同时对轮胎花纹、螺栓倒角、支座加强筋等细节特征做了完整保留，既保证模型的结构完整性，也兼顾了文件大小的合理性，可用于汽车底盘结构教学、维修培训演示、底盘改装方案验证等场景。
