水下航行攻击型核潜艇外观结构

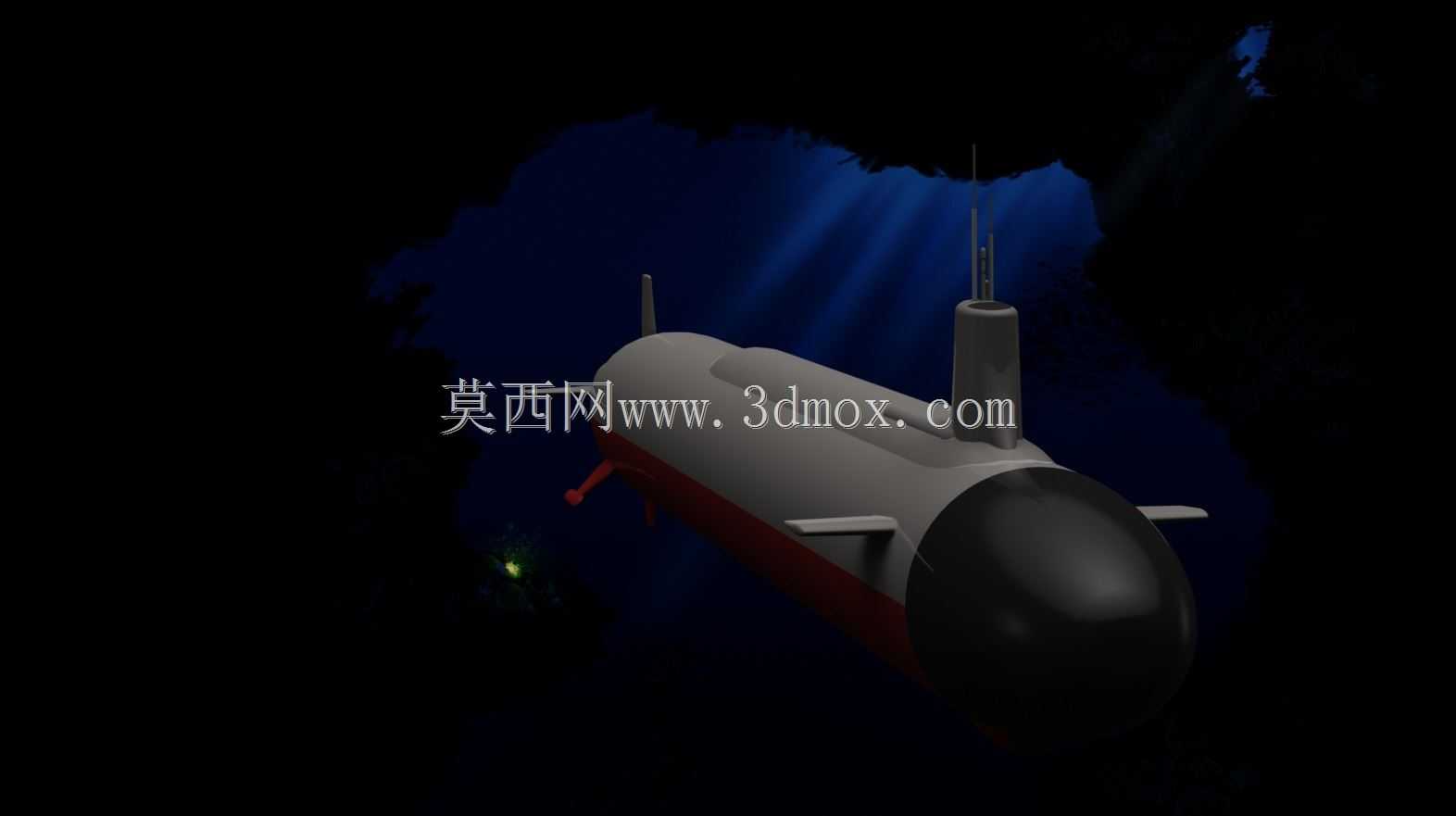

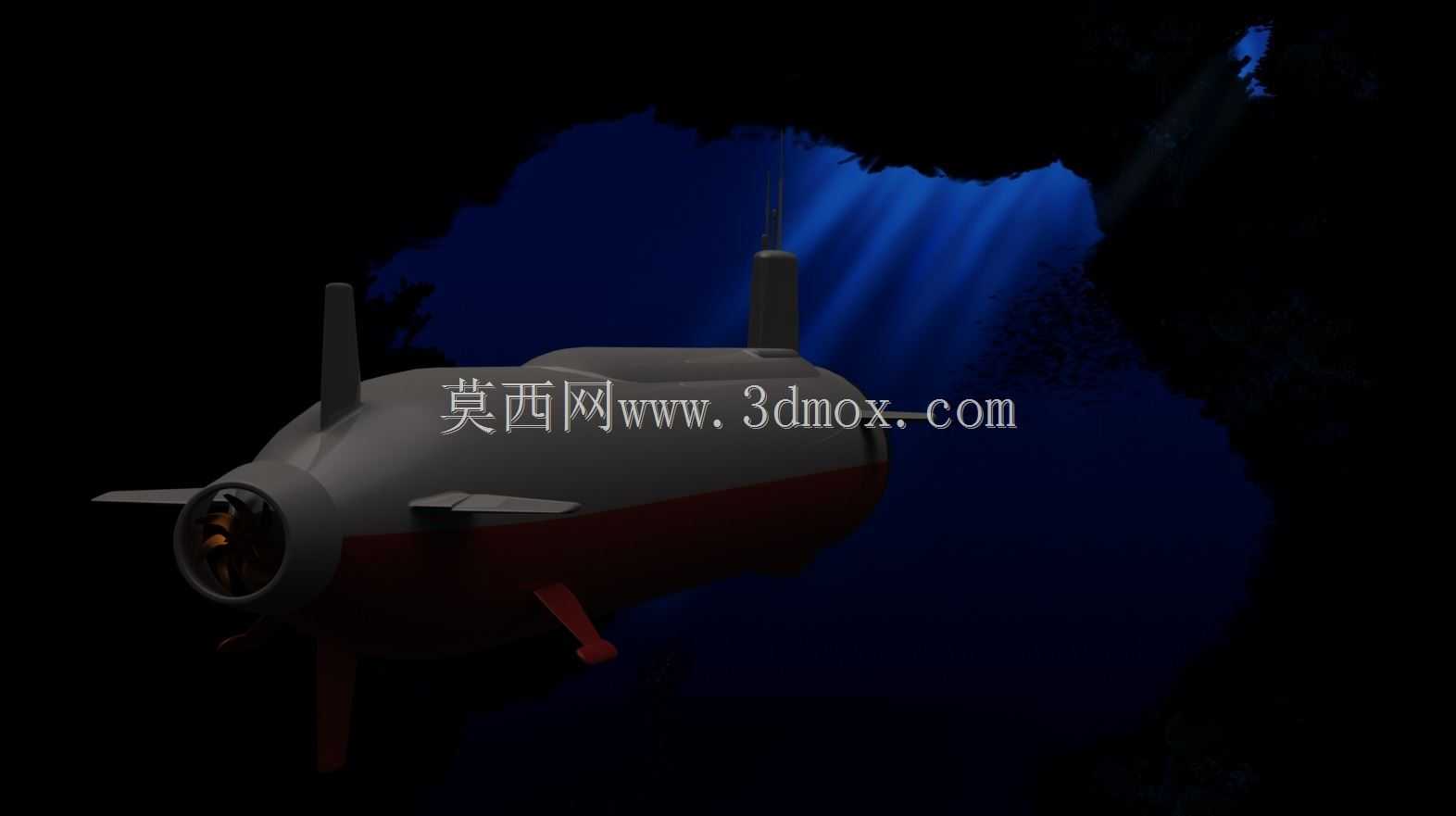

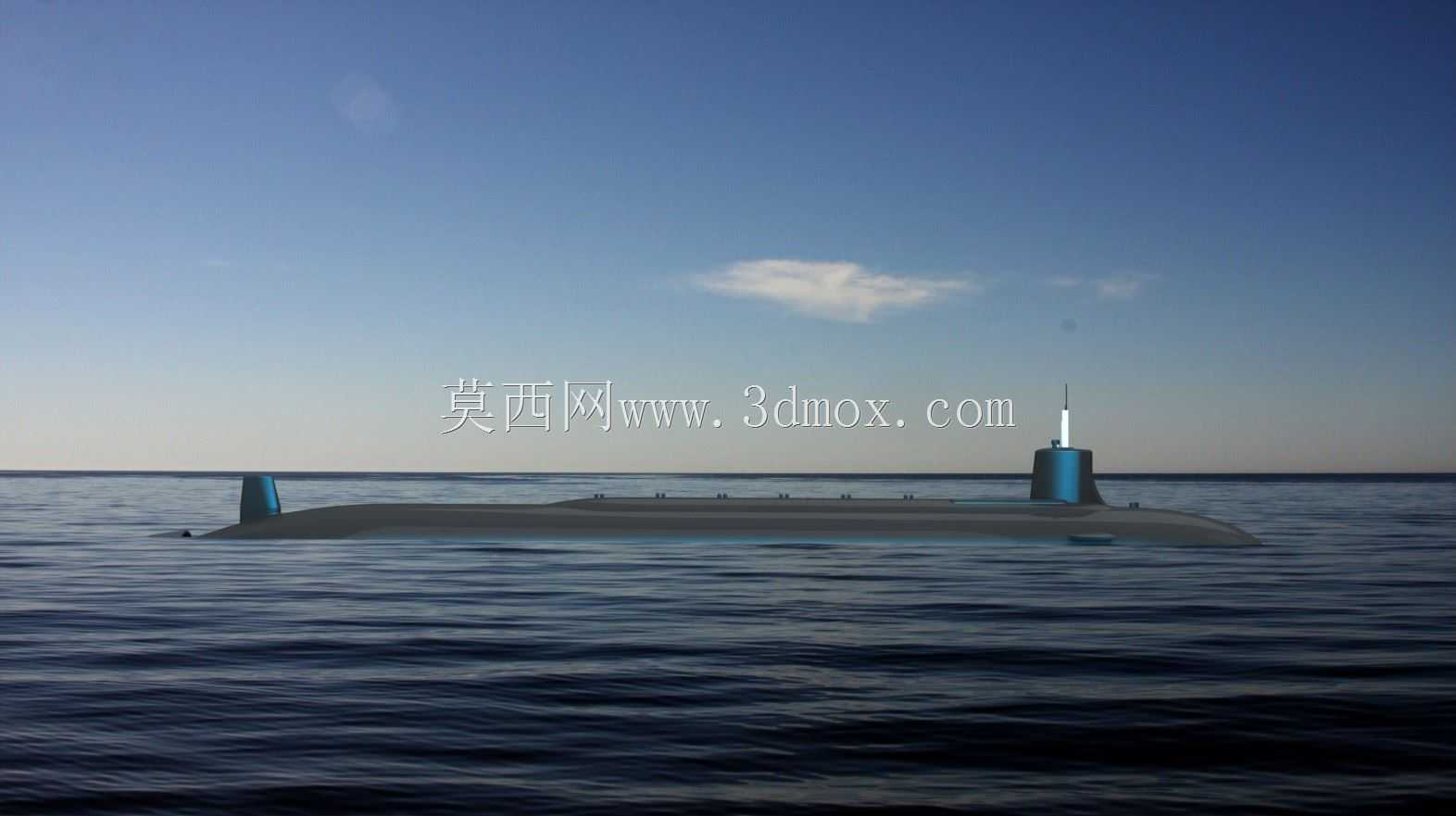

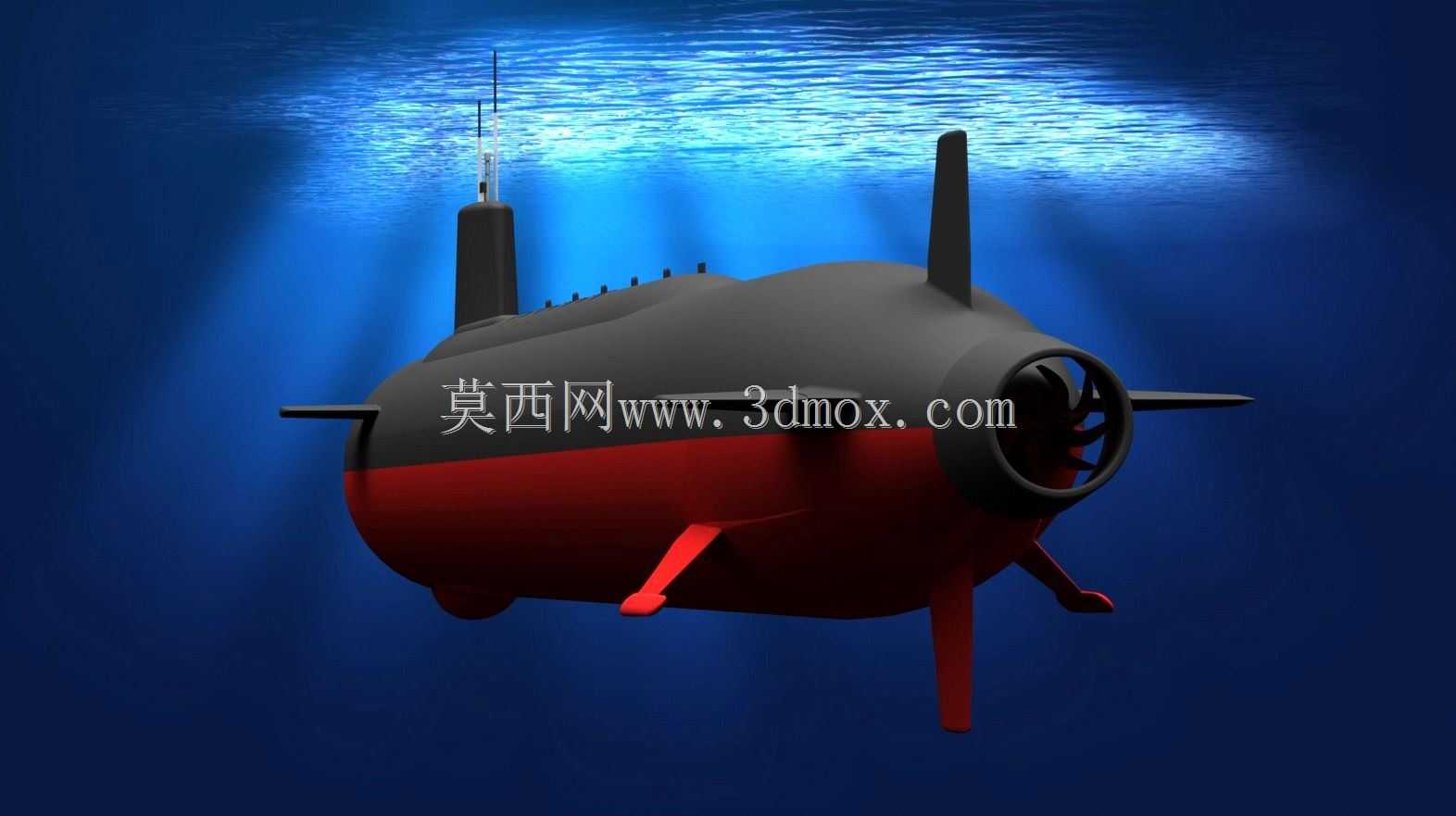

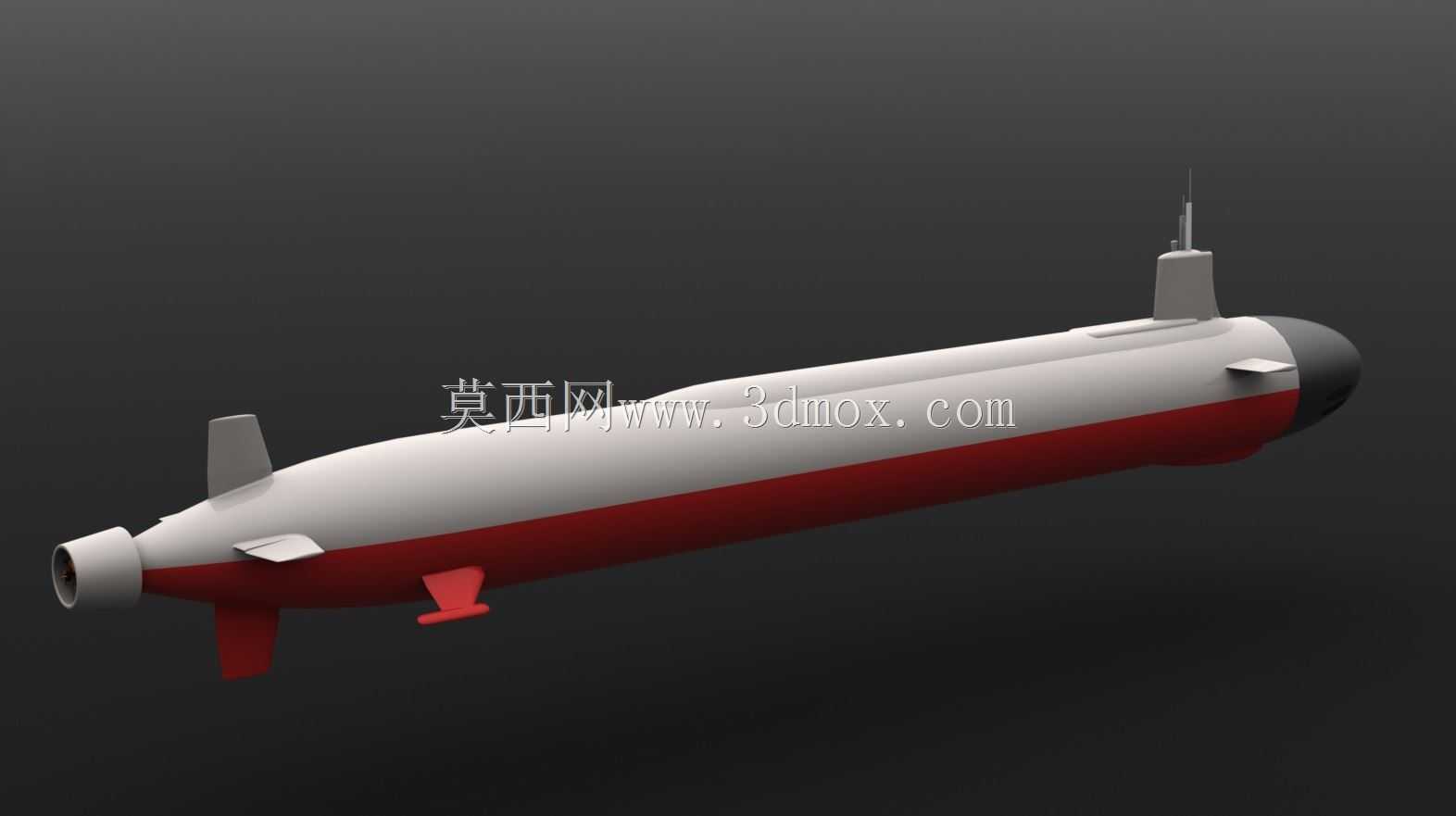

本次呈现的核动力攻击潜艇三维结构，核心面向水下作战装备研发、海洋航行仿真推演、国防科普展示等多类应用场景，可支撑装备概念设计阶段的方案论证、水动力性能前置验证、内部舱室布局预规划等核心工作，也可作为海事院校船舶工程专业的教学演示载体，帮助学习者直观理解现代潜艇的外部构型与功能分区逻辑。从实际用途来看，该型潜艇主要承担深海区域的反潜反舰作战、海上交通线破袭、对陆隐蔽精确打击、水下情报搜集等任务，依靠核动力装置带来的超长续航能力，可在无补给状态下完成数月的远洋部署，凭借优秀的静音设计实现水下隐蔽突防，是现代海军水下作战力量的核心组成部分。从功能特性来看，模型还原了潜艇的核心外部功能结构：艇艏的大尺寸球形区域为综合声呐罩，内部集成主被动声呐基阵，是潜艇水下感知周边环境、探测敌方目标的核心感知单元；指挥台围壳整合了潜望镜、通信天线、通气管等升降装置，在潜艇近水面航行时完成对外观测、通信联络、柴油机进气排气等作业；艇身两侧布置的水平舵与艇艉的十字形操纵面相互配合，可精准控制潜艇在水下的航行姿态，完成上浮下潜、转向变深、定深悬停等各类战术机动动作；艇身下部的红色区域为非耐压艇体的压载水舱部分，通过注水排水实现潜艇重力与浮力的动态调节，控制潜艇的下潜与上浮。从设计思路来看，整体采用拉长水滴形的流线型艇体构型，最大化降低水下航行时的摩擦阻力与涡流噪声，兼顾水下高速航行能力与静音隐蔽性能，所有外部突出结构均做了圆弧过渡处理，指挥台围壳与艇身的连接处采用填角设计，减少航行时的流体噪声产生；艇身外表面的连续光滑设计，既可以降低航行阻力，也能减少主动声呐的反射回波强度，提升潜艇的声学隐身性能。从外形尺寸与安装边界来看，模型还原了该型潜艇的整体比例尺度，艇体最大直径位于艇身中部靠前位置，从艇艏声呐罩最前端到艇艉螺旋桨末端的整体长度与艇身直径保持合理的长宽比，既保证艇内有充足空间布置核反应堆、动力舱、武器舱、生活舱等功能舱室，也能将水下航行阻力控制在合理区间；所有外部突出装置的安装位置均避开艇体主结构的应力集中区域，水平舵、围壳舵等操纵面的转动边界预留足够的安全间隙，避免在大角度机动时与艇身结构发生干涉，艇体外部的流水孔、排水口均做了隐蔽式处理，在保证压载水舱正常注排水功能的前提下，尽可能减少流体噪声的产生。
