双控独立出口医用氧气分流阀结构设计

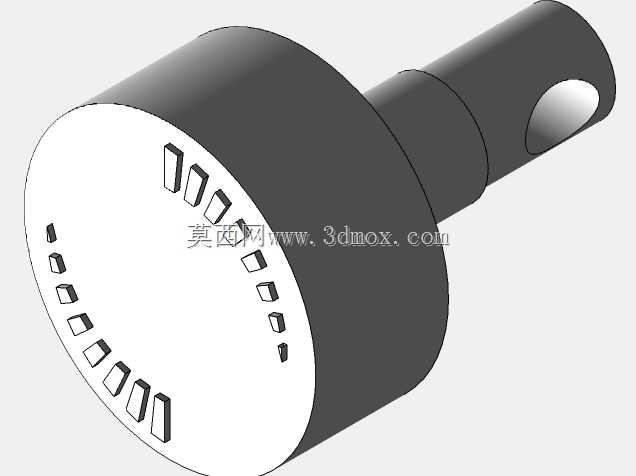

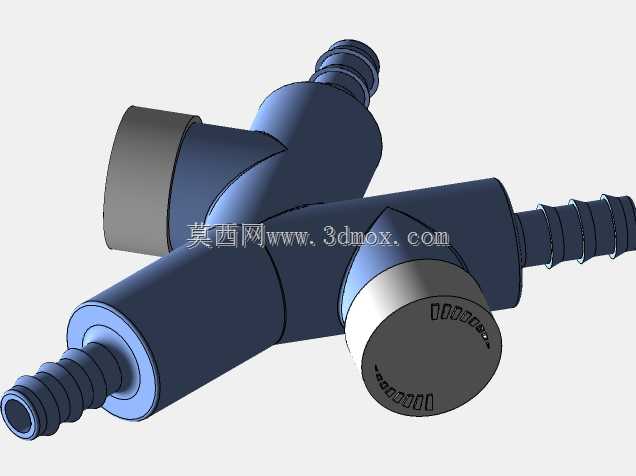

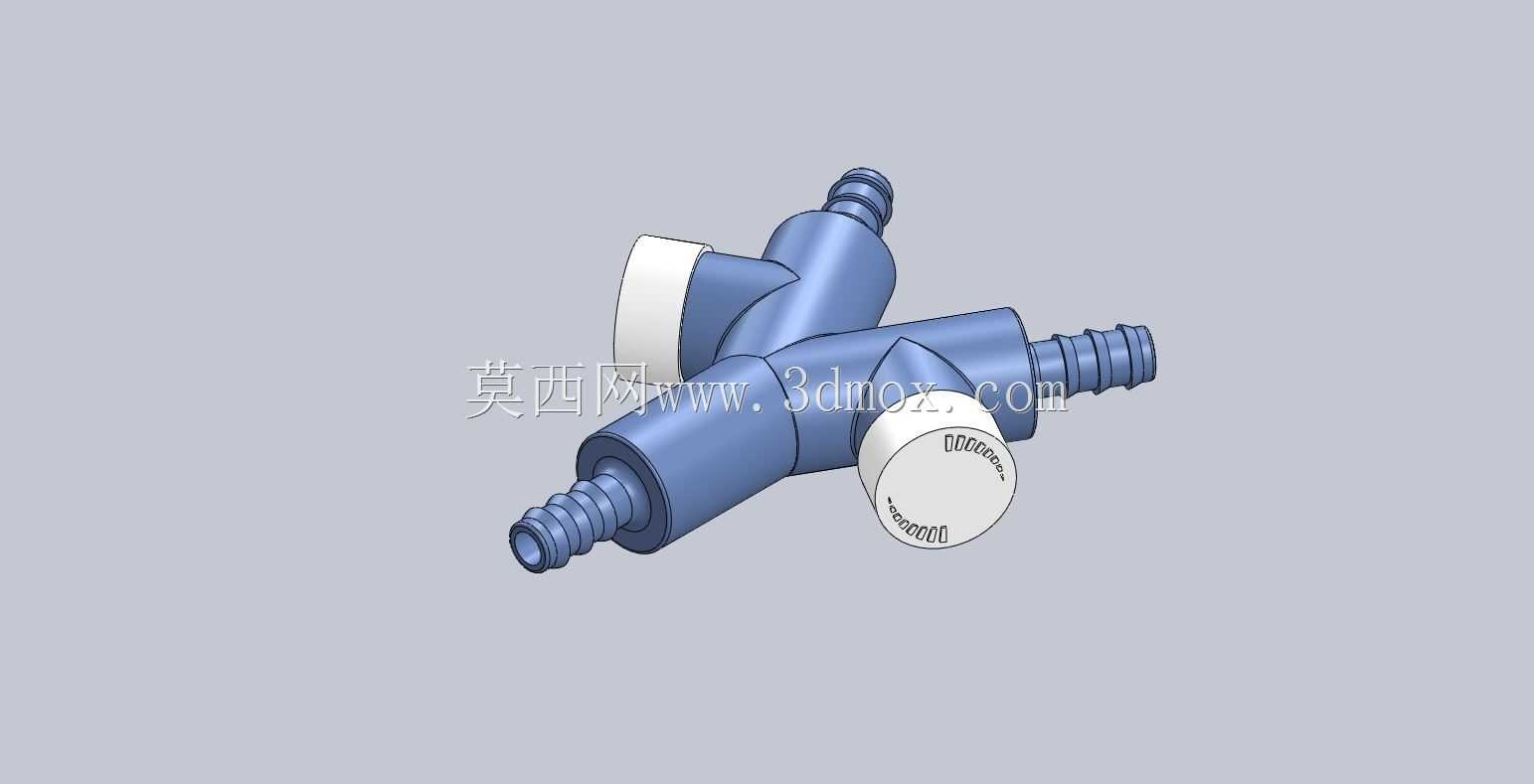

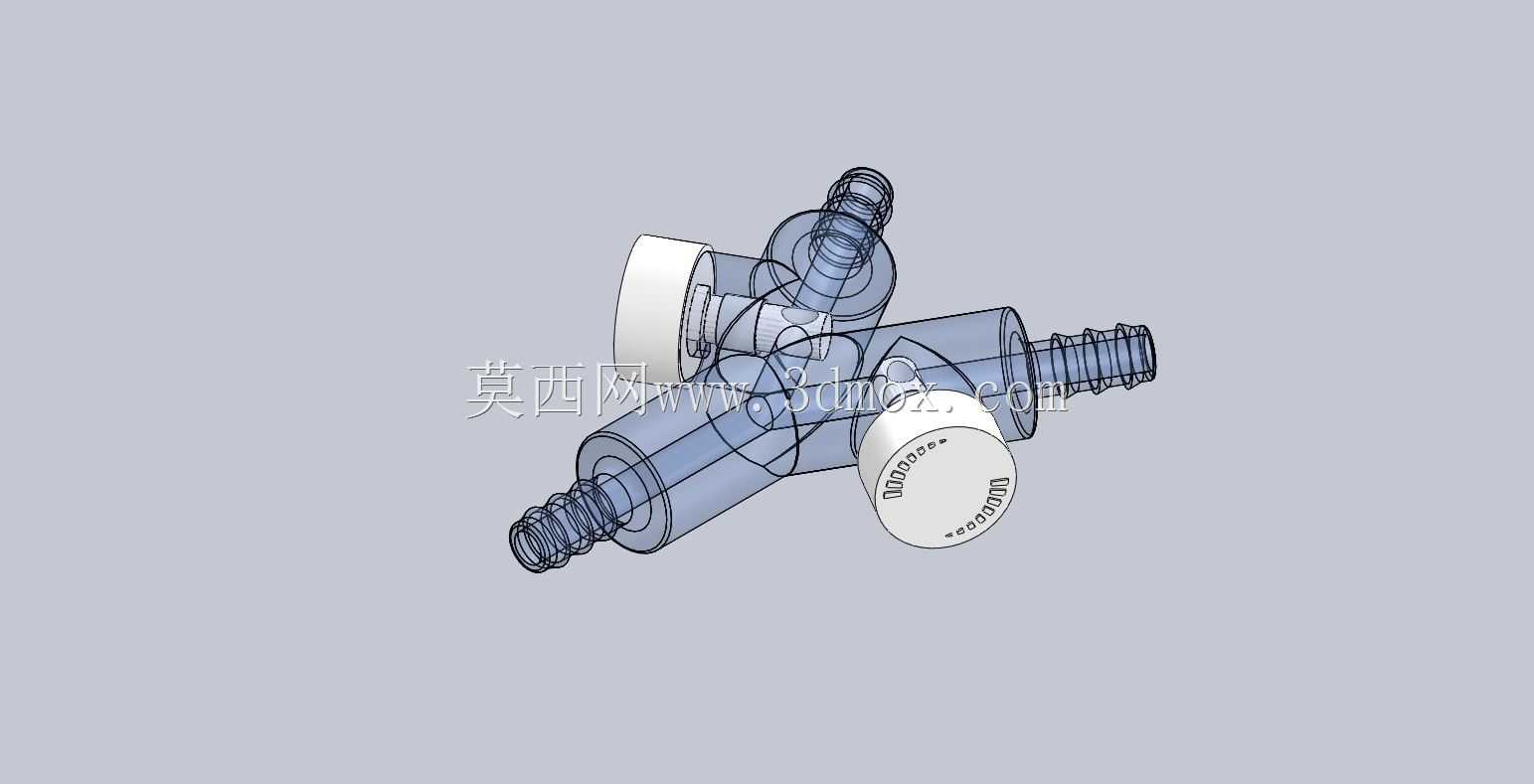

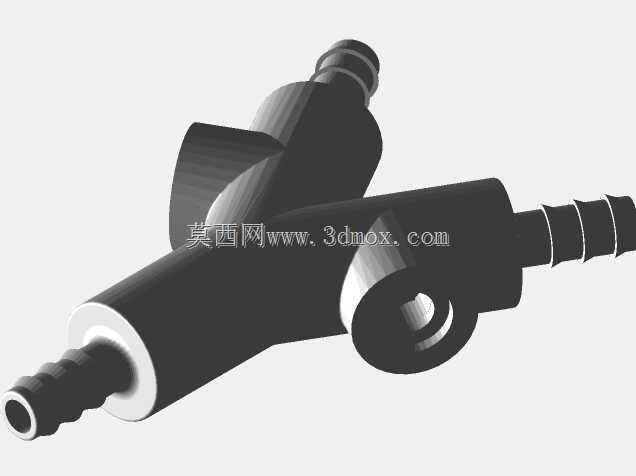

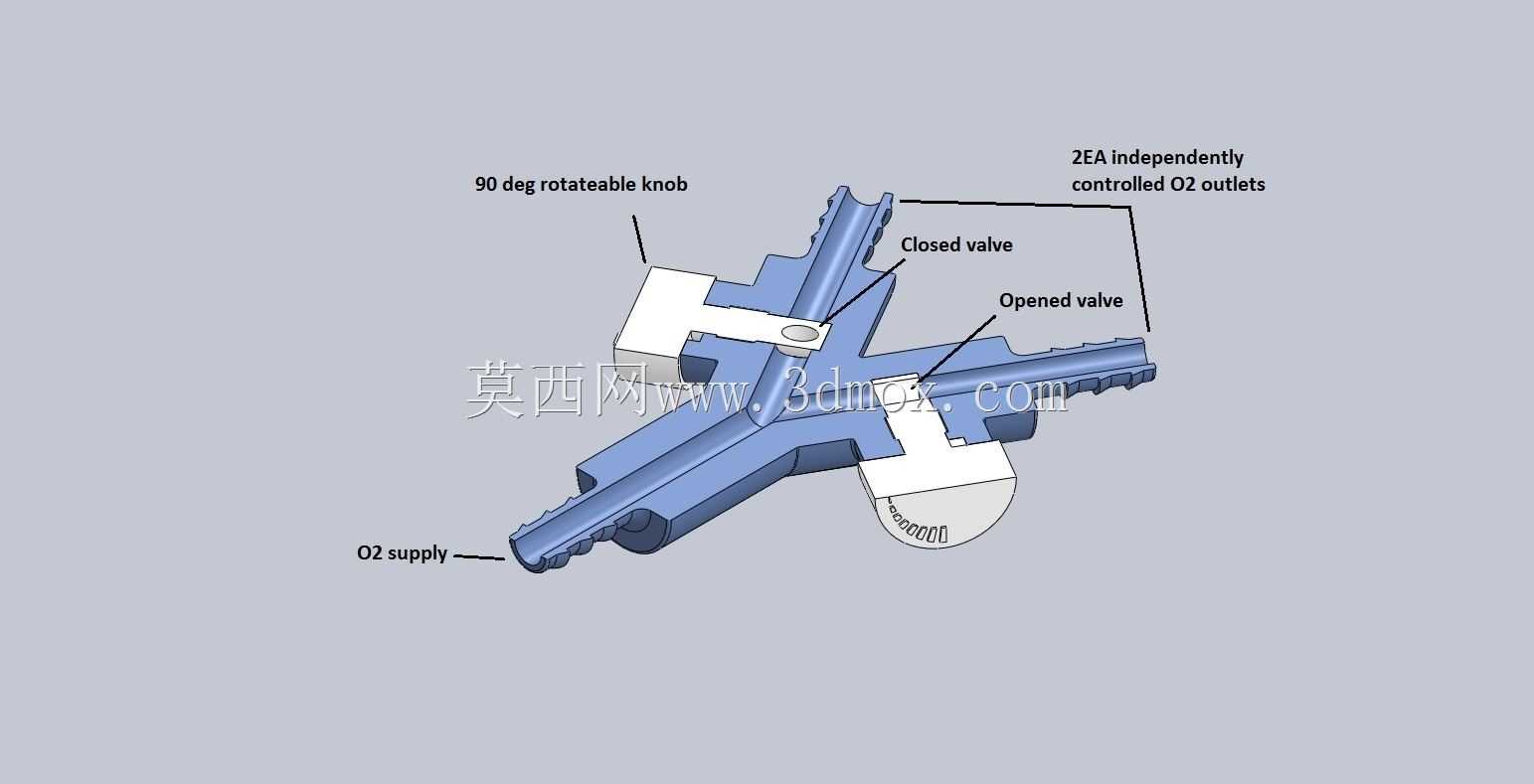

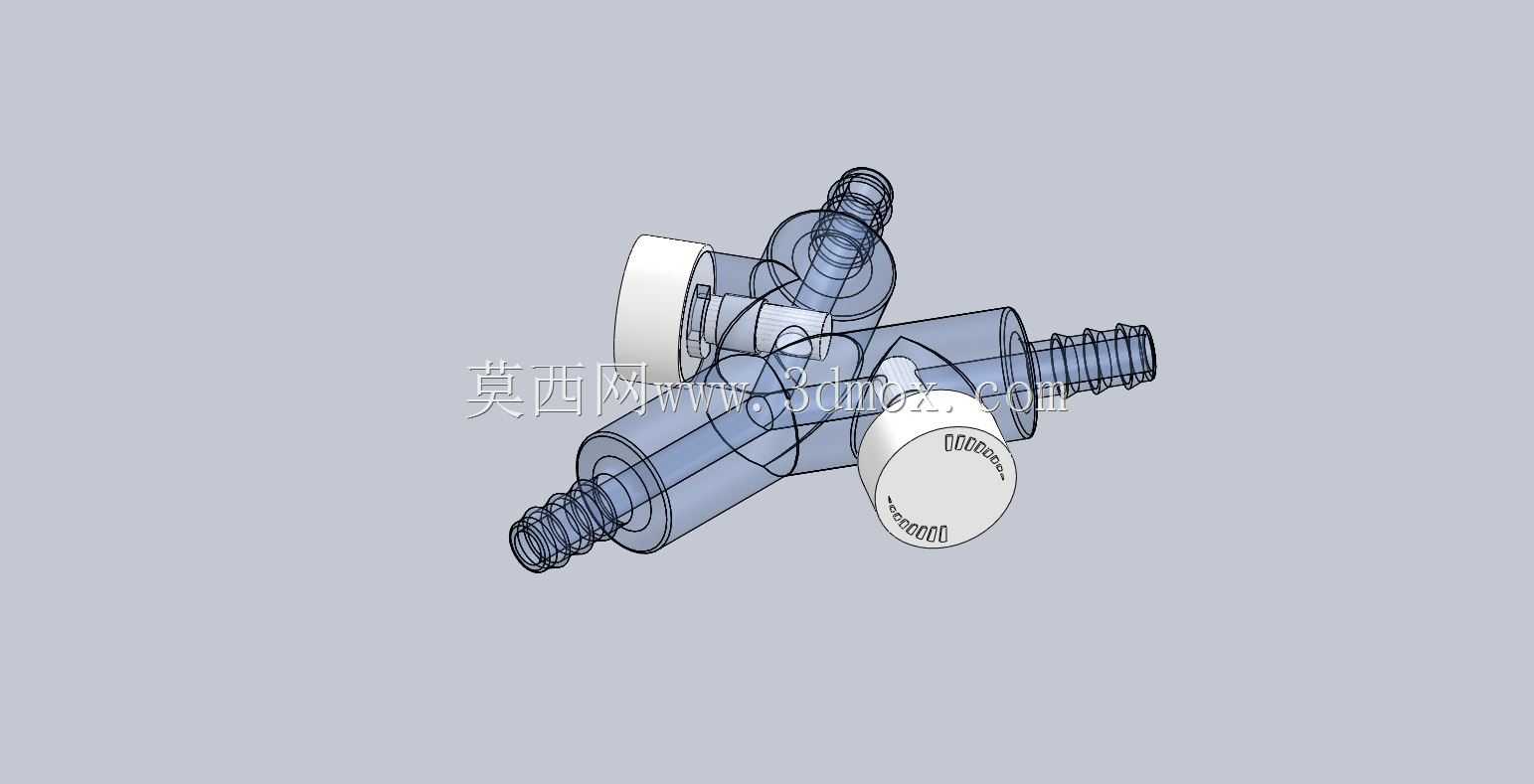

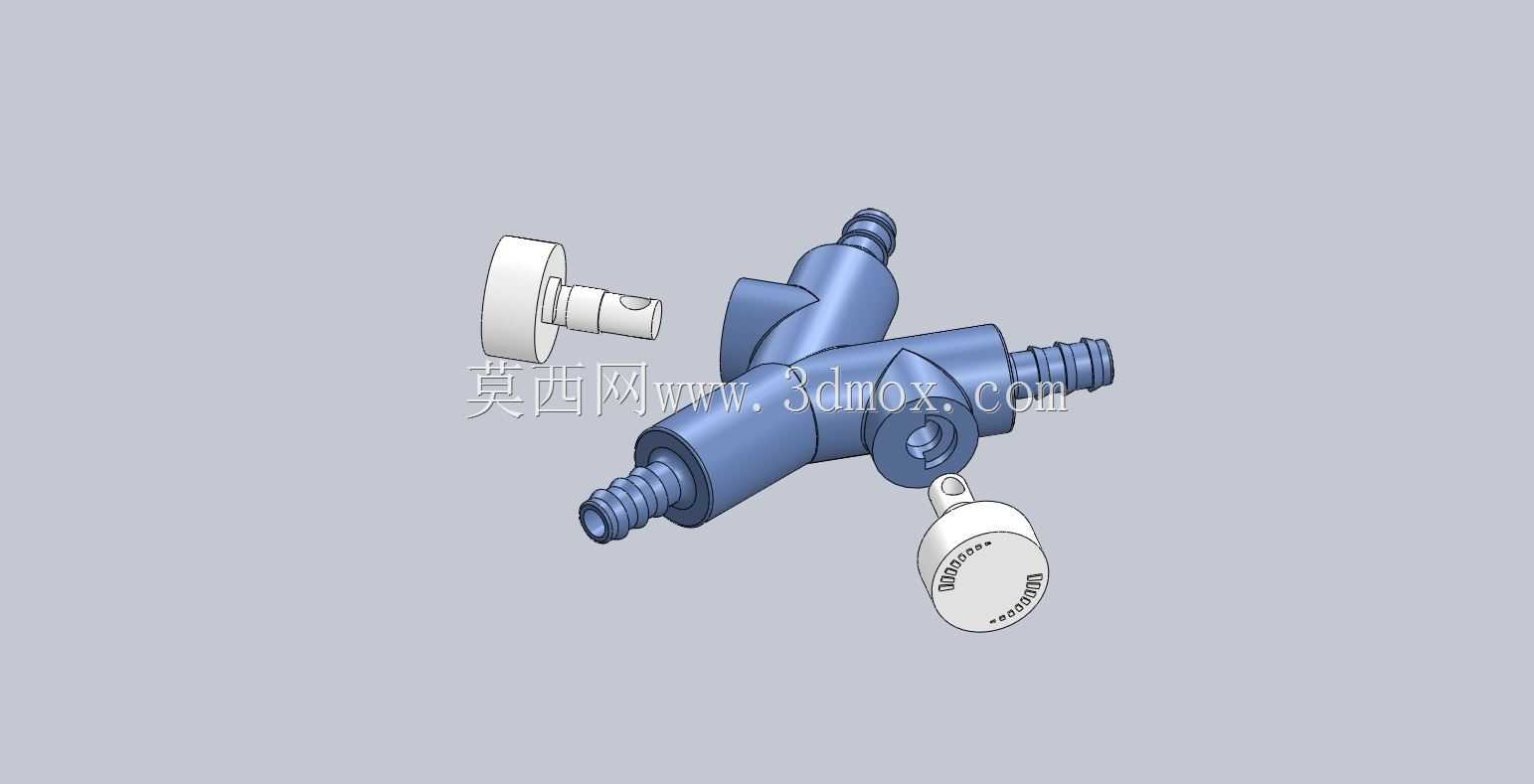

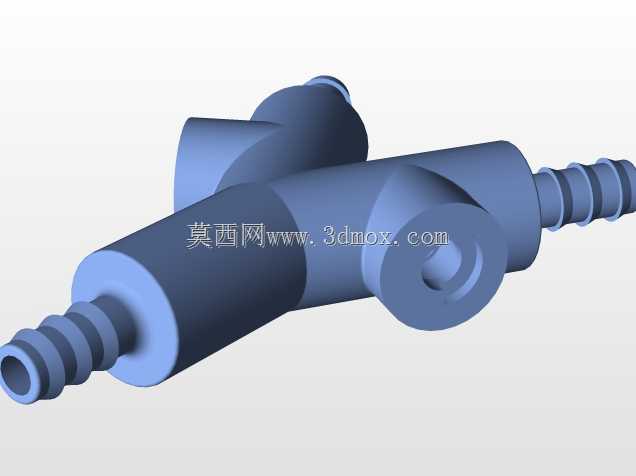

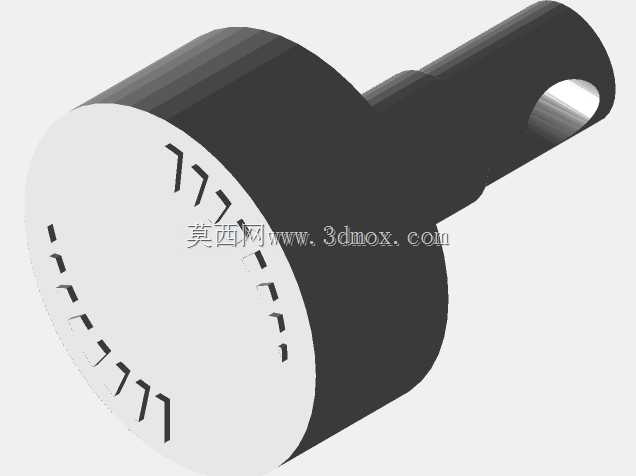

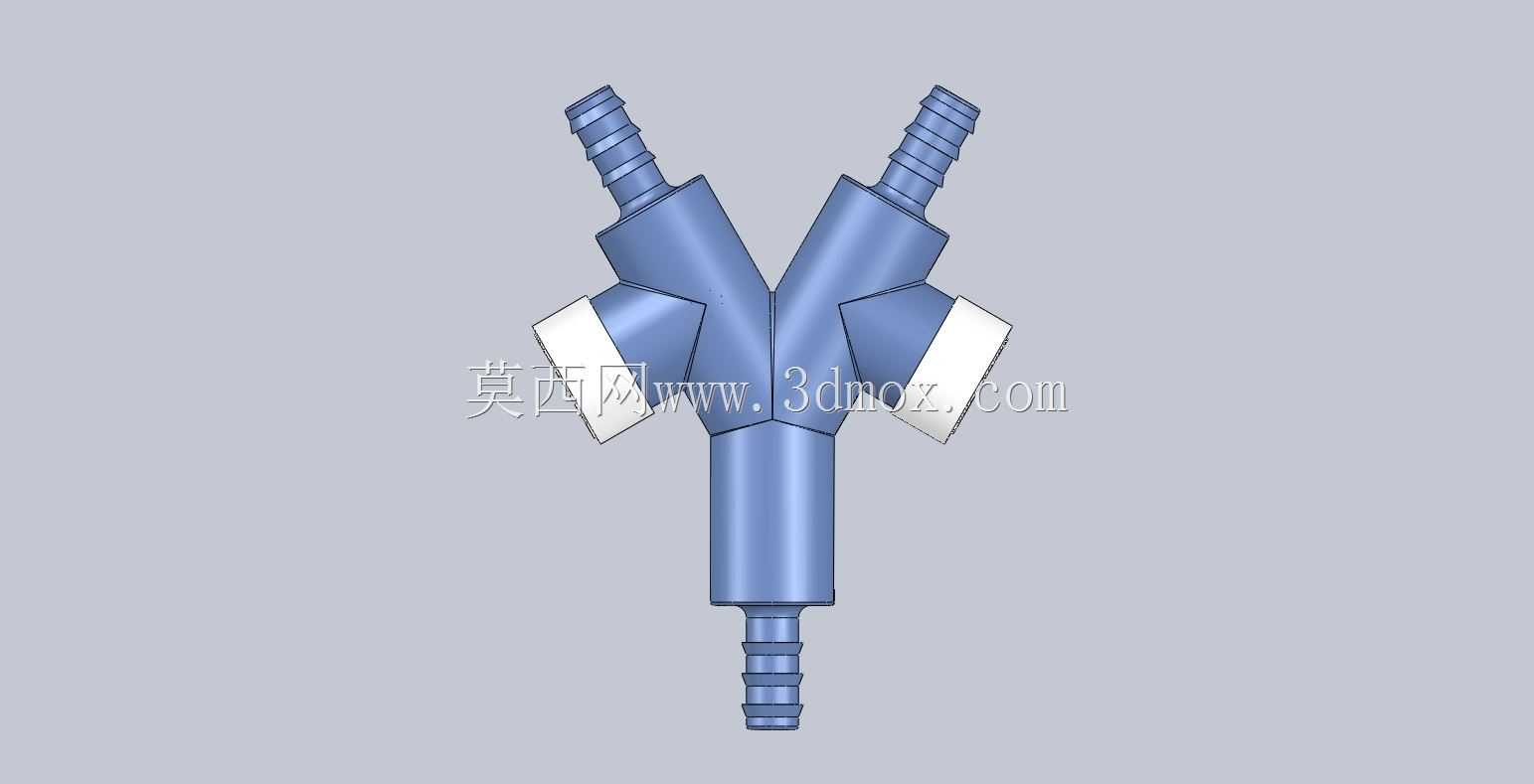

这款双出口氧气分流阀主要应用于医用供氧系统、小型制氧设备、应急呼吸供气装置等场景，可实现单路氧气输入向两个独立用气端的可控分流，解决单气源同时供给两套吸氧终端或辅助呼吸设备的气路分配需求，在病房供氧支路、家用制氧机扩展、移动急救供氧装置等场景中能够替代多组单阀组合的管路结构，减少气路接头数量，降低管路泄漏风险。产品核心功能为两路气路的独立通断与开度调节，两个阀门互不干涉，可单独控制对应出口的氧气流量，旋钮从全闭状态旋转至全开的行程为90度，操作手感清晰，医护人员或使用者可快速识别阀门开关状态，避免误操作引发的供气中断或流量异常。阀体整体采用一体化外壳搭配两个内嵌阀芯的结构设计，外壳内部预制与阀芯匹配的凹槽定位结构，无需额外紧固件即可完成阀芯的径向与轴向固定，装配工序简单，同时依托阀芯与外壳凹槽的贴合面实现径向密封，减少了额外密封件的使用数量，降低长期使用后密封件老化带来的泄漏隐患；阀体进出气端采用标准宝塔接头结构，可直接匹配常用的医用氧气管路，无需额外转接头即可完成管路插接，接头处的环形倒刺结构可保证管路插接后抗拉脱能力满足医用供气的安全要求。外形方面，阀体主体为等径圆柱结构，两个调节旋钮对称分布在阀体两侧，旋钮表面做了防滑滚纹处理，即使佩戴医用手套也可轻松完成旋转操作；整体安装边界紧凑，阀体主体长度适配常规设备面板的安装开孔尺寸，可直接嵌入设备面板安装，也可通过管路外接固定，不会占用过多设备内部空间，两路出口呈夹角分布，外接管路时不会出现管路弯折挤压的情况，保证气路通畅。设计过程中重点优化了内部流道结构，减少气路转向处的直角结构，降低氧气通过阀体时的压力损失，保证两路出口在同时开启时的流量偏差控制在合理范围内，避免单路开度过大时另一路出现供气不足的问题；阀芯采用耐磨材质匹配外壳的定位凹槽，长期反复旋转调节也不会出现卡位或密封失效问题，整体结构无易损小零件，日常使用无需特殊维护，可满足长期频繁操作的使用需求。
