楼宇门禁密码刷卡一体机结构设计

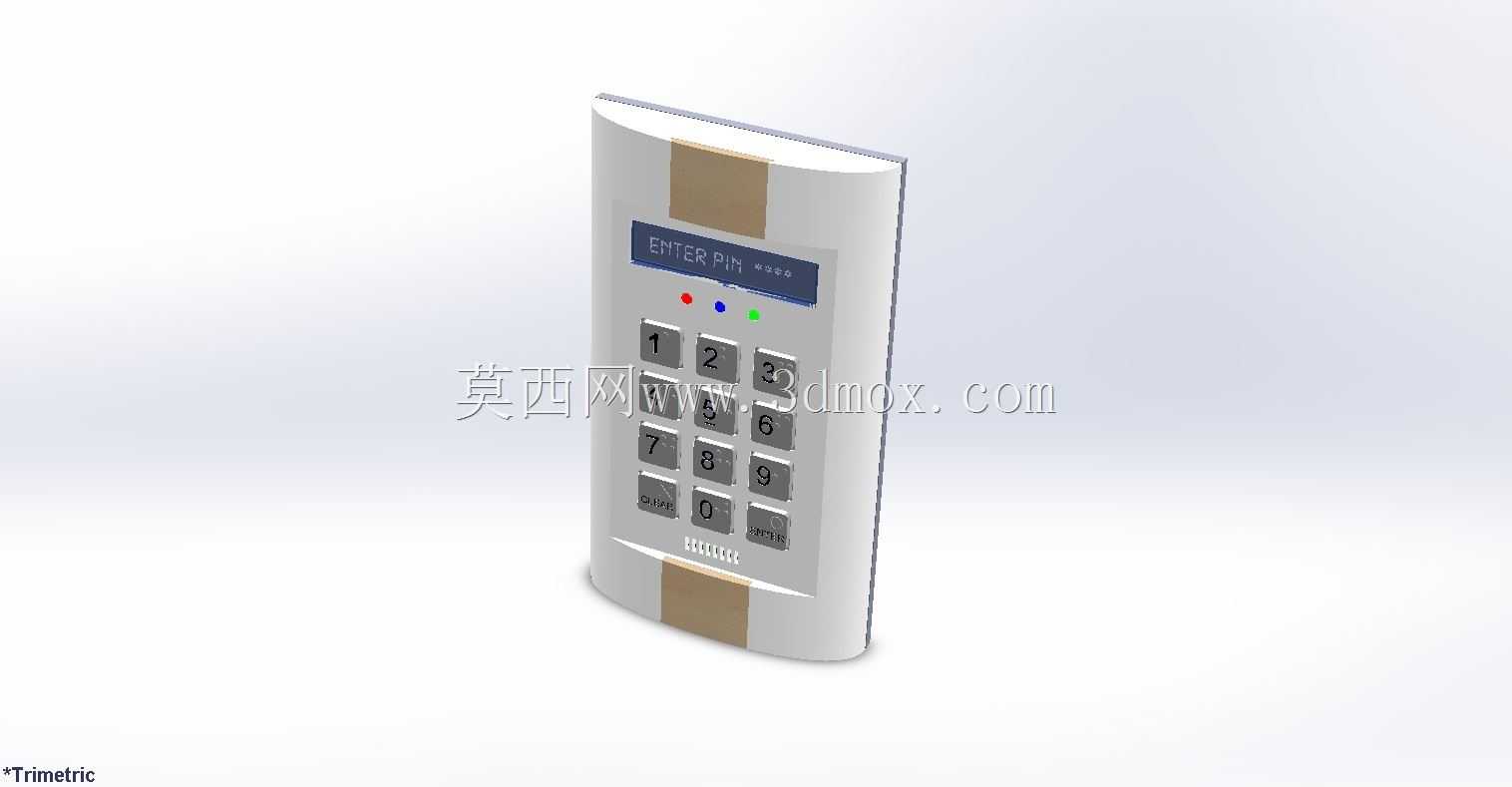

　　这款出入口控制终端的结构设计，首先锚定了商用楼宇、园区单元门、办公区隔断门这类高频通行场景的实际使用需求，日常运维中这类设备往往要面对日均上百次的按键操作、不同身高用户的操作适配，还有户外安装时的防尘防泼溅要求，所以在结构排布上做了针对性的取舍。整机采用竖版长条式的柱形机身，整体厚度控制在28mm以内，安装时不需要在墙面开凿过深的预埋底盒，直接采用86型通用接线盒的安装孔位对位固定即可，墙面开孔边界控制在75mm*120mm范围内，不管是新建项目的预埋安装，还是老旧小区门禁系统的改造替换，都不需要额外破坏墙面饰面，适配绝大多数现有门禁点位的安装条件。

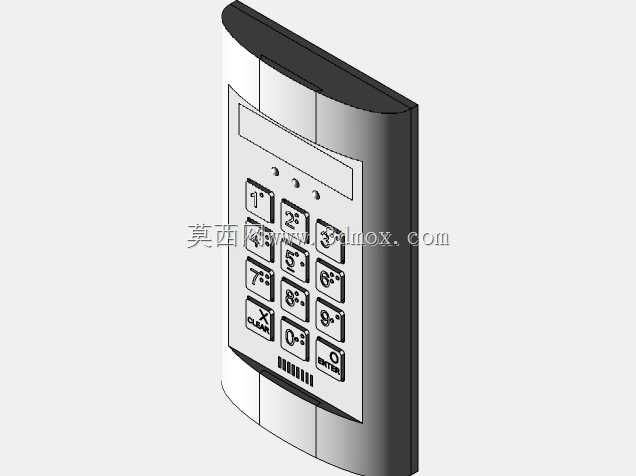

　　操作区域的布局完全贴合人体工程学逻辑，数字按键区设置在机身中部距离安装基准面1.2米到1.4米的高度区间，刚好覆盖绝大多数成年人站立时的自然抬手操作范围，不需要抬臂过高或者弯腰操作。按键采用12键标准电话键盘布局，额外增设了清除、确认两个功能按键，每个按键的触发行程设置在1.2mm，按压力度控制在3N左右，既不会因为触碰误触发，也不会因为按键过硬导致长时间操作的指尖疲劳，按键表面做了磨砂防滑处理，长期使用不会因为手指汗液残留出现打滑或者字符磨损的问题。按键上方的显示屏采用低功耗段码液晶屏，倾斜角度设置为15度，站立操作时视线刚好垂直于屏幕表面，避免户外强光下的屏幕反光，屏幕旁设置的三颗状态指示灯分别对应电源、验证成功、验证失败三种状态，不同颜色的灯组搭配蜂鸣器的不同提示音，用户不用凑近看屏幕就能快速知晓验证结果，哪怕是视力不佳的老年用户也能顺畅使用。

　　识别区域的设计上，放弃了传统的磁条刷卡模块，转而采用13.56MHz的RFID射频识别模块，识别感应区设置在机身最下方，距离底部安装边30mm的位置，用户掏出门卡后不需要抬手过高，自然垂臂就能把卡片贴近感应区，识别响应速度控制在0.2秒以内，不需要长时间停留等待。相比传统磁条识别模块，RFID模块没有外露的磁头摩擦结构，不存在磁头积灰、卡片消磁导致的识别失败问题，长期使用的维护成本更低，同时加密卡的识别安全性也远高于磁条卡，不容易被复制盗用。

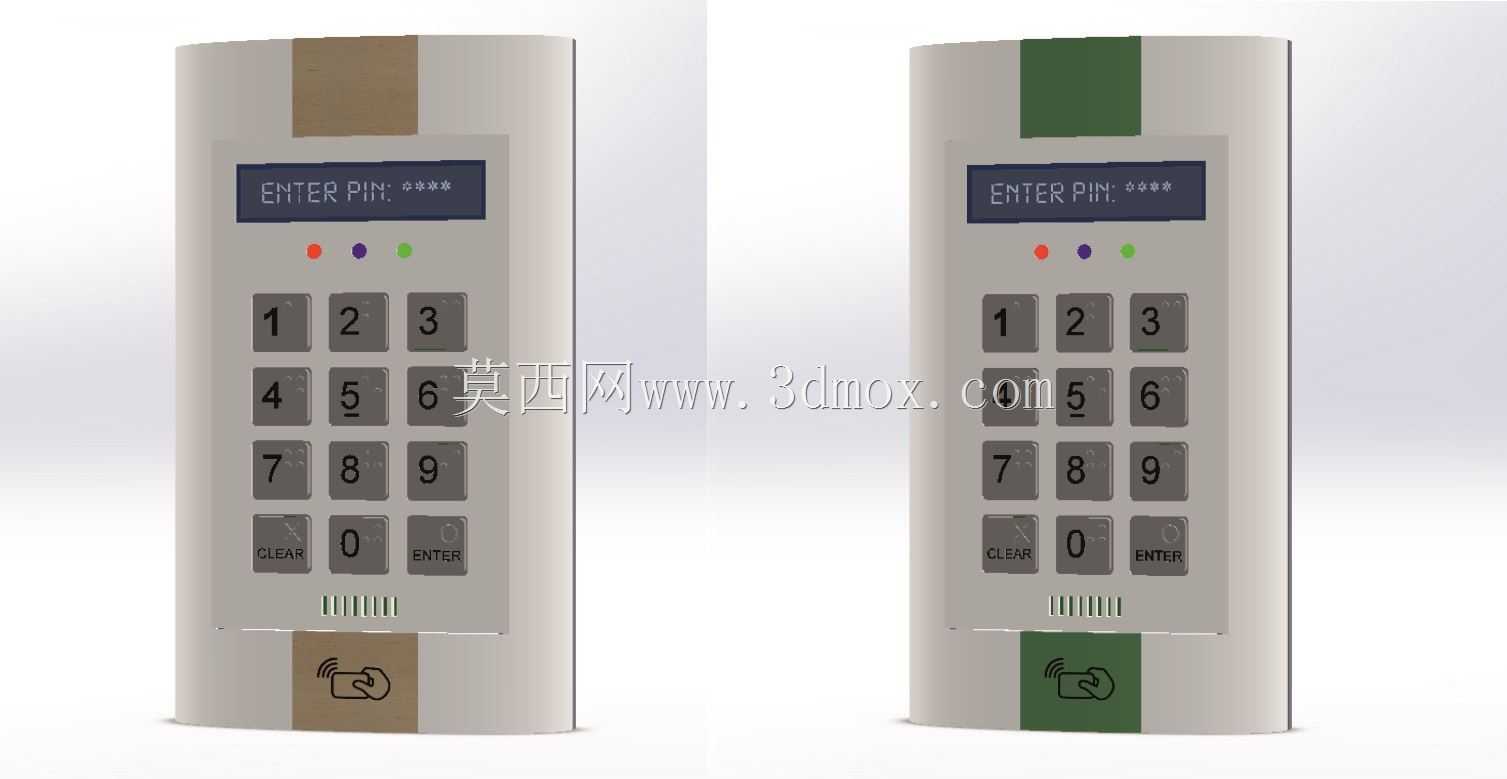

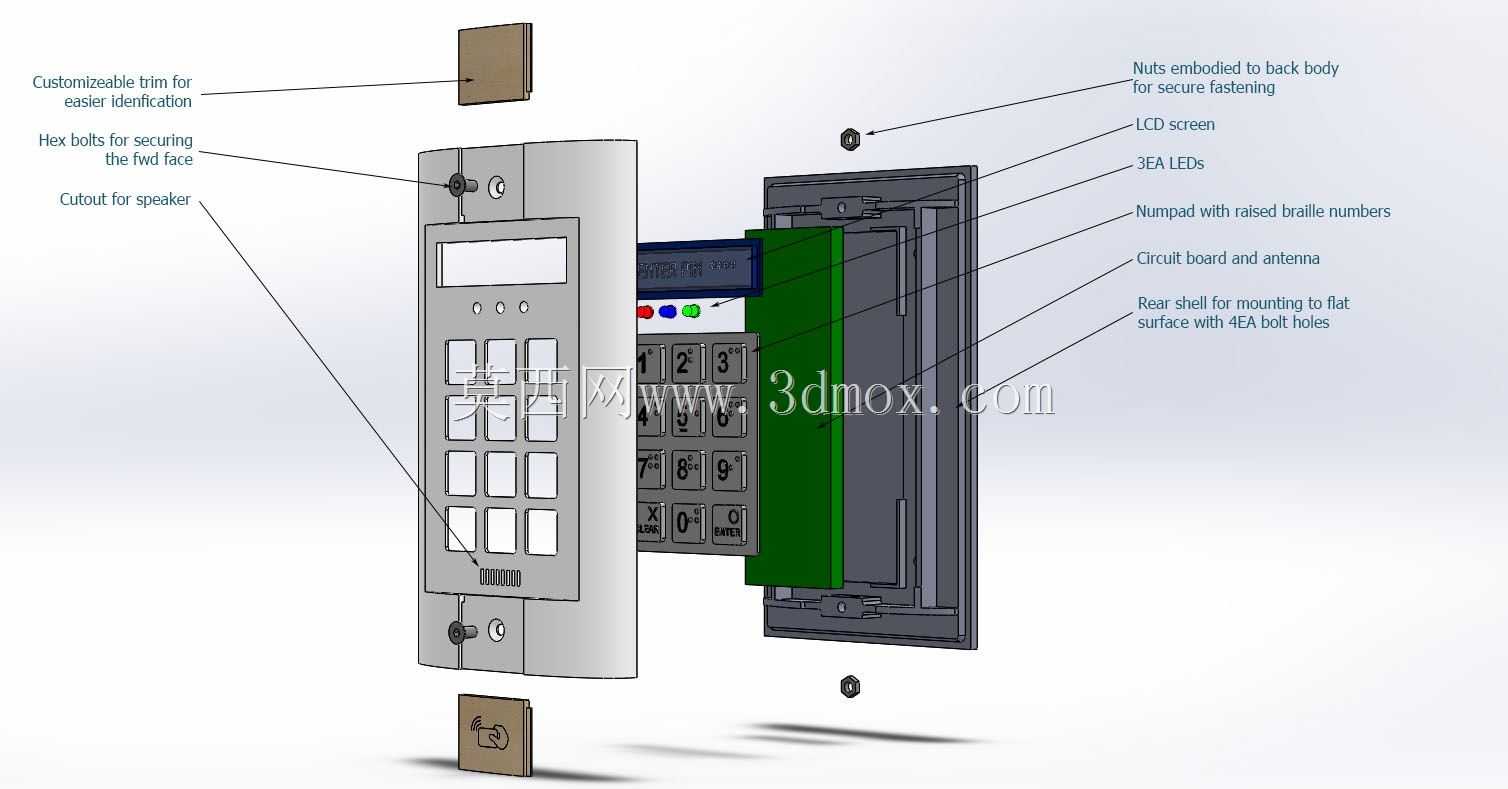

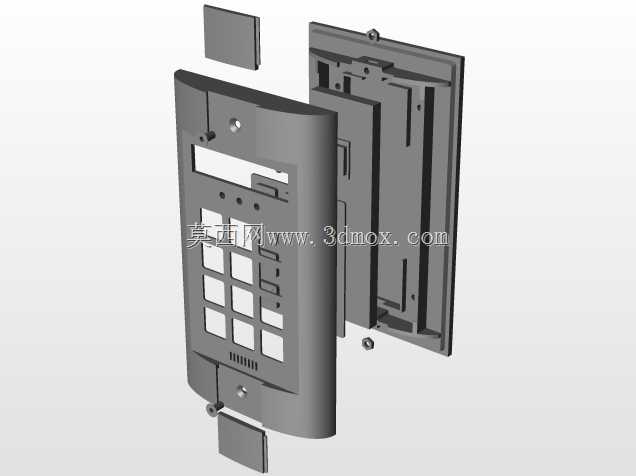

　　机身的外观装饰条采用可替换式结构设计，不同的楼栋或者不同权限的区域，可以更换不同颜色的装饰条做视觉区分，比如高层楼栋用棕色装饰条、低层楼栋用绿色装饰条，物业人员日常巡检时远远就能通过颜色判断设备所属区域，不用凑近查看设备编号。机身外壳采用ABS+PC混合注塑材质，表面做细咬花处理，不容易残留指纹和划痕，整机的接缝处都做了错位止口设计，配合内部的密封胶条，可以达到IP54的防护等级，安装在单元门外侧半户外环境时，雨天的斜向溅水、日常的浮尘都不会侵入机身内部损坏电路。机身顶部和底部都预留了穿线孔位，不管是墙面暗装走内线，还是明装走PVC穿线管，都能适配走线需求，不需要额外在外壳上开孔破坏防护结构。

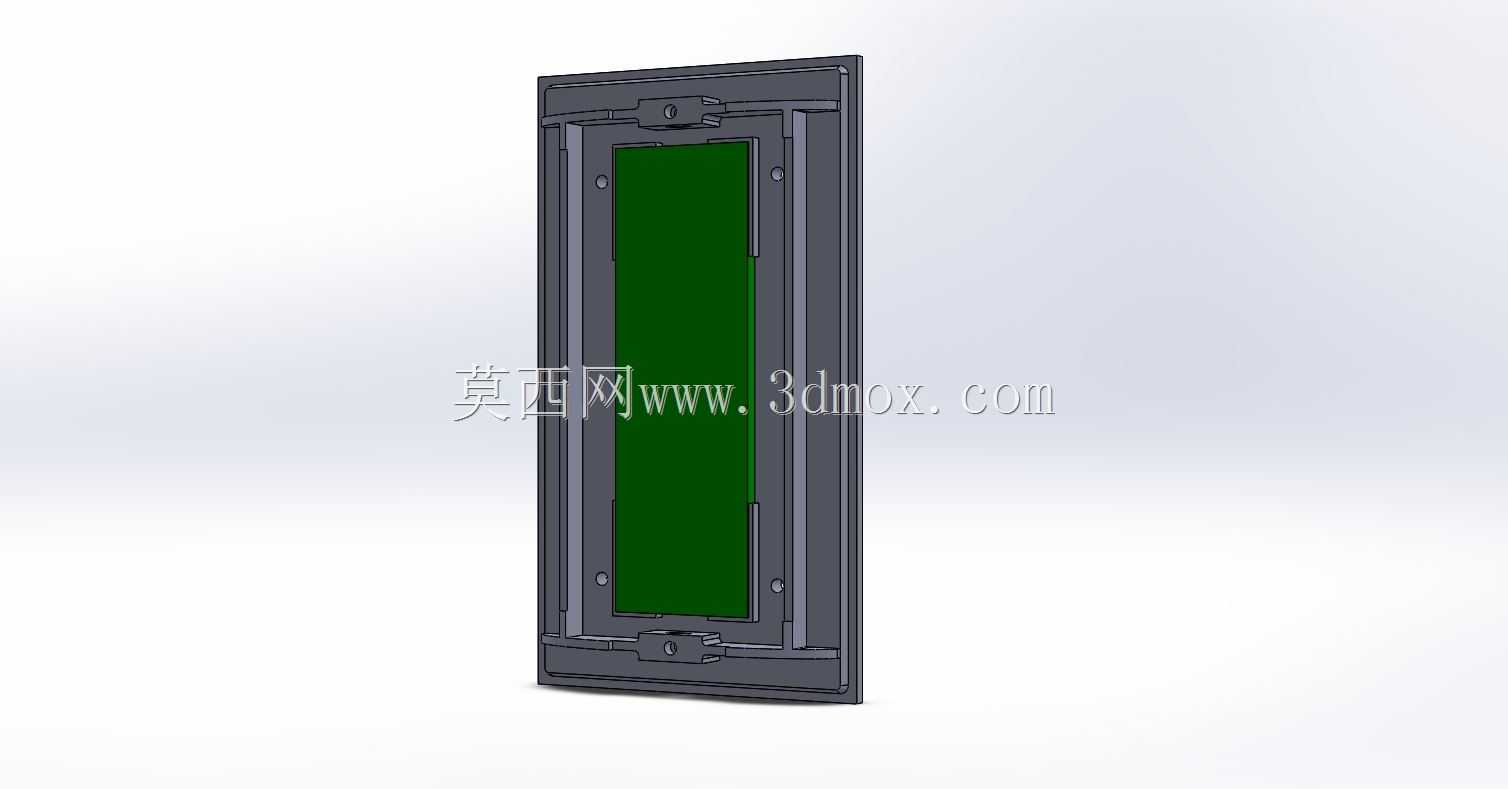

　　电路部分的安装空间做了分层排布，电源模块和射频识别模块分别设置在机身上下两端，中间用金属屏蔽罩做隔离，避免射频信号干扰按键扫描电路和显示屏的供电稳定性，主板固定位预留了2mm的散热间隙，设备24小时连续待机运行时，内部积热可以通过外壳的散热缝隙自然对流排出，不会因为高温导致元器件寿命缩短。电池备用模块的安装位设置在主板背面，外接断电时可以支持72小时的连续待机和不少于200次的开门验证操作，避免临时断电导致门禁失效影响通行安全。
