手摇式趣味铅笔破碎装置结构设计

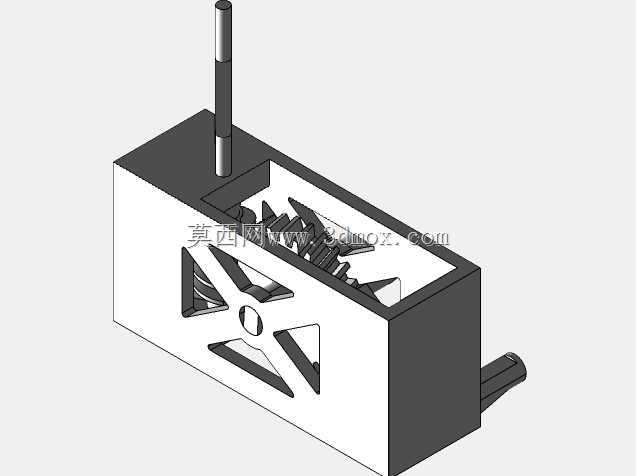

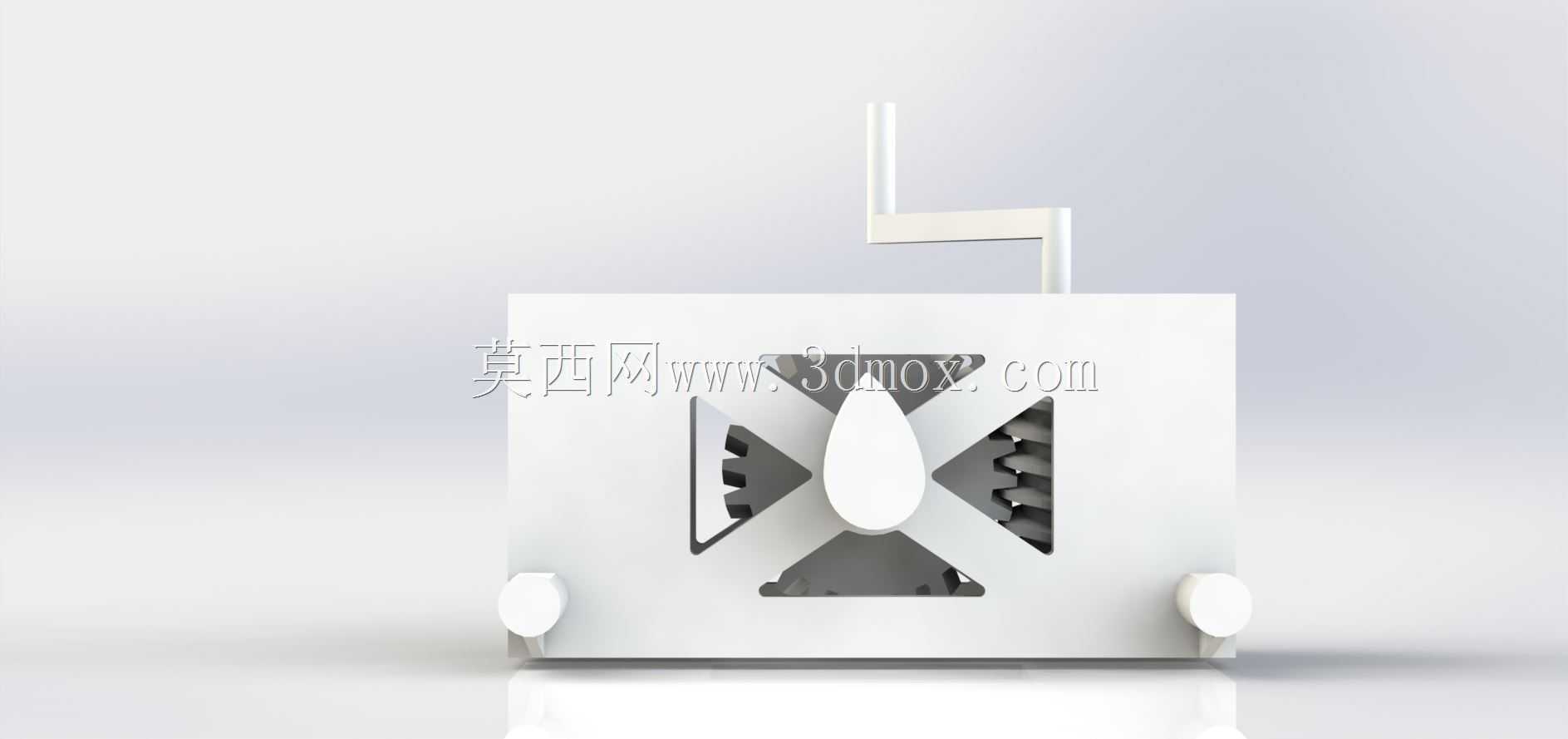

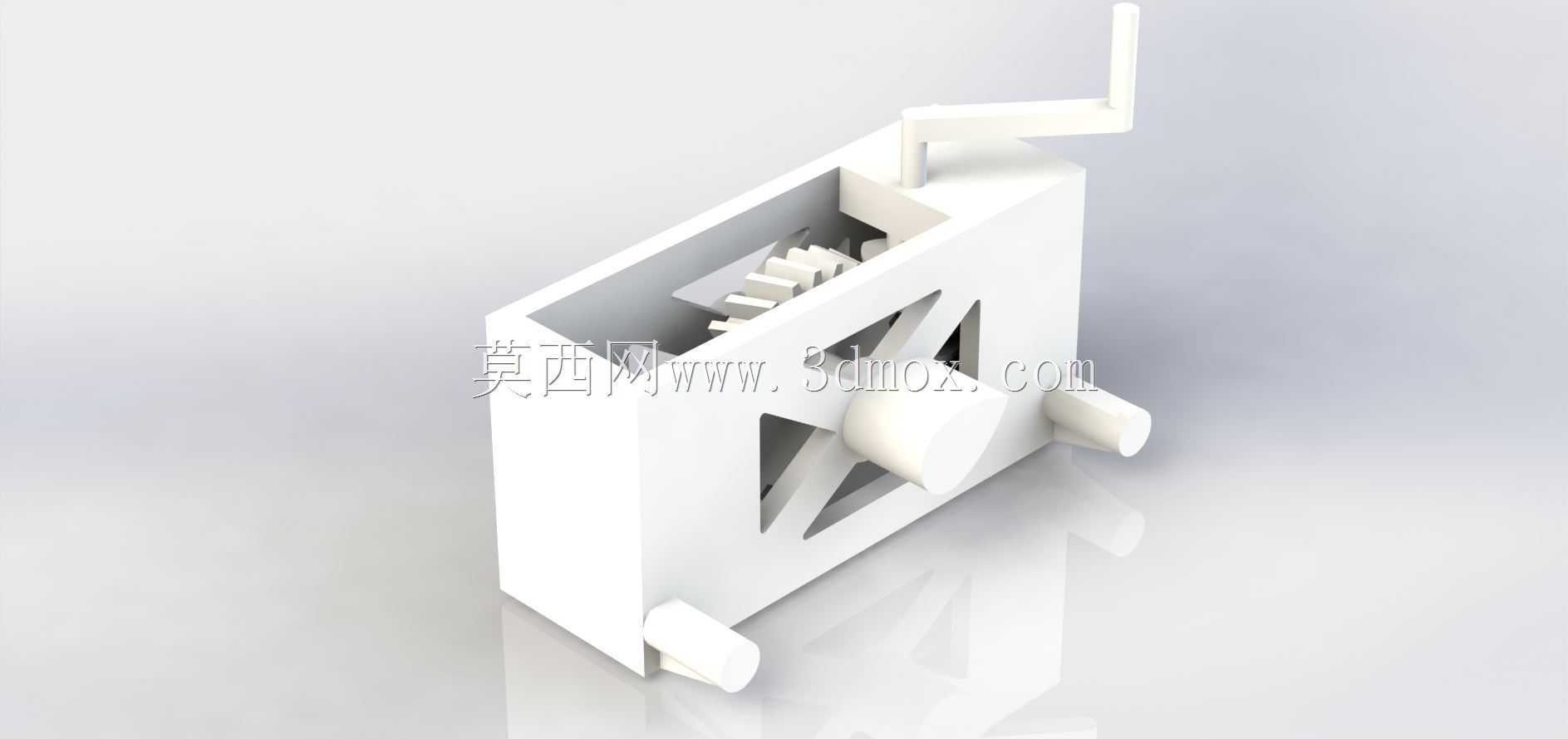

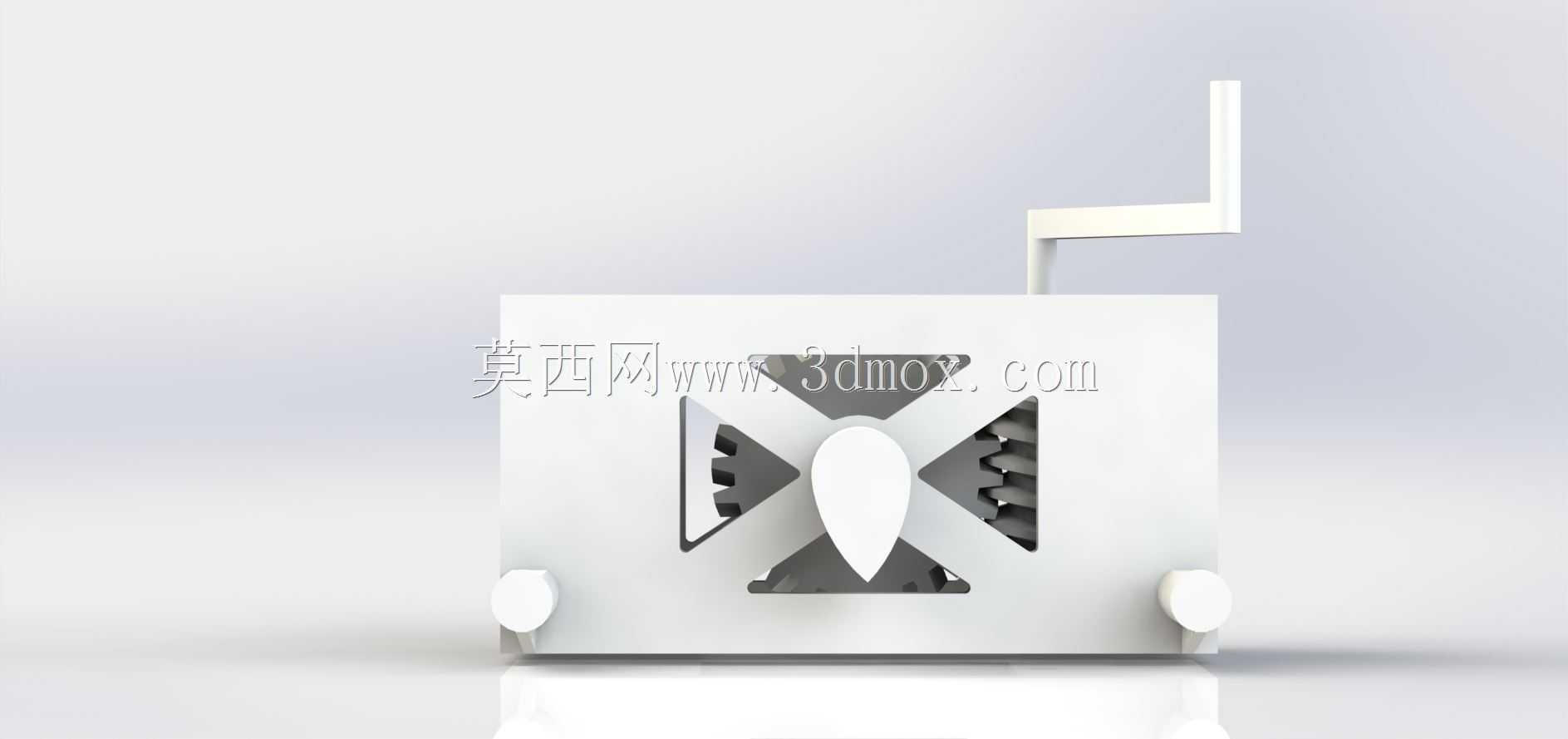

这款手摇驱动的铅笔破碎装置，核心应用场景偏向趣味机械演示、桌面情绪疏解类小型工具范畴，区别于工业级破碎设备的大载荷作业需求，其设计初衷是通过手动输入动力完成铅笔杆的折断破碎动作，同时直观展示齿轮蜗杆传动的运动逻辑。从功能特性来看，装置采用侧置摇柄作为动力输入端，摇柄转动时首先带动同轴的主动齿轮旋转，主动齿轮与啮合的从动齿轮完成一级减速增扭，从动齿轮同轴连接的蜗杆再与输出端的蜗轮配合，将水平方向的转动转化为压合部件的往复直线运动，压合部件对准铅笔放置支架的工位，当摇柄持续转动，压头逐步进给挤压铅笔杆，直至笔杆受剪切应力断裂，完成破碎动作。设计思路上，整体采用一体式盒式壳体作为承载基体，所有传动部件均内置在壳体空腔内，避免外露传动结构带来的夹手风险，同时壳体侧面开设三角形镂空区域，既可以直观观察内部齿轮啮合的运动状态，也能减少整体耗材用量、降低装置自重。壳体底部设置有三个凸起的支撑脚，三个支撑脚呈三角形分布，放置在桌面时可形成稳定的支撑面，摇柄转动过程中不会出现侧翻偏移，支撑脚的高度预留了5mm的底部间隙，方便使用者挪动装置时手指抠取底部。安装边界方面，装置整体外形为规整的长方体结构，长宽高尺寸控制在120mm*80mm*100mm范围内，不需要额外的固定安装工序，直接放置在平整桌面即可使用，铅笔放置支架的槽宽适配标准直径7-8mm的普通木质铅笔，不需要额外调整工位即可直接放料。传动结构的参数匹配上，齿轮模数选用0.5的小模数规格，既满足手动输入扭矩下的强度需求，也能控制整体结构的紧凑度，蜗杆采用单头设计，具备反向自锁特性，当停止转动摇柄时，压合部件不会因为反向受力出现回弹，能保持当前的进给位置，避免操作过程中出现意外退刀的情况。壳体前端伸出的两个短柱结构为铅笔定位挡块，铅笔放入支架后，笔杆端部抵靠在挡块上，可保证每次破碎的笔段长度一致，避免笔杆偏移导致的压头偏载问题。需要注意的是，该装置为演示类结构设计，传动部件采用常规工程塑料材质即可满足使用需求，不适合长时间连续作业，也不能破碎硬度高于木质铅笔的其他物料，其核心价值除了基础的铅笔破碎功能外，也可作为机械传动教学的演示教具，直观展示齿轮蜗杆传动的减速、自锁特性，以及曲柄摇杆类机构的运动转化逻辑。
