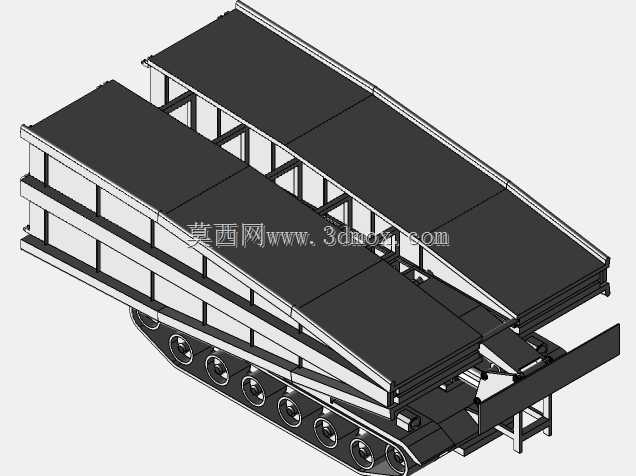

M60AVLB装甲架桥车桥接层油箱结构

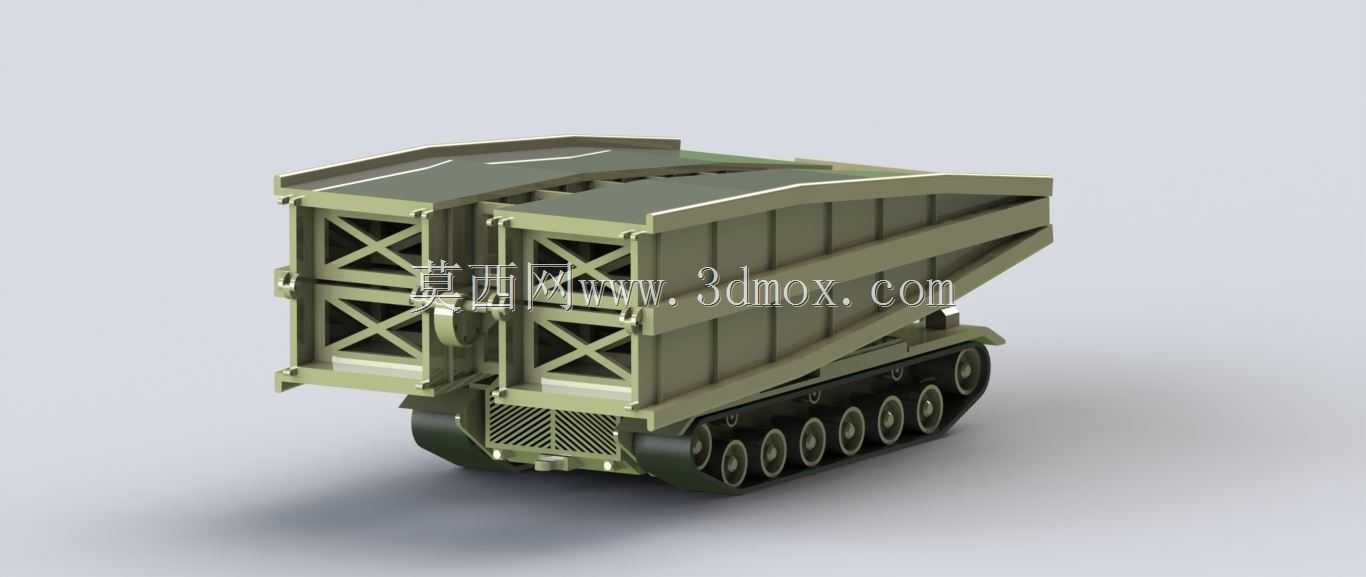

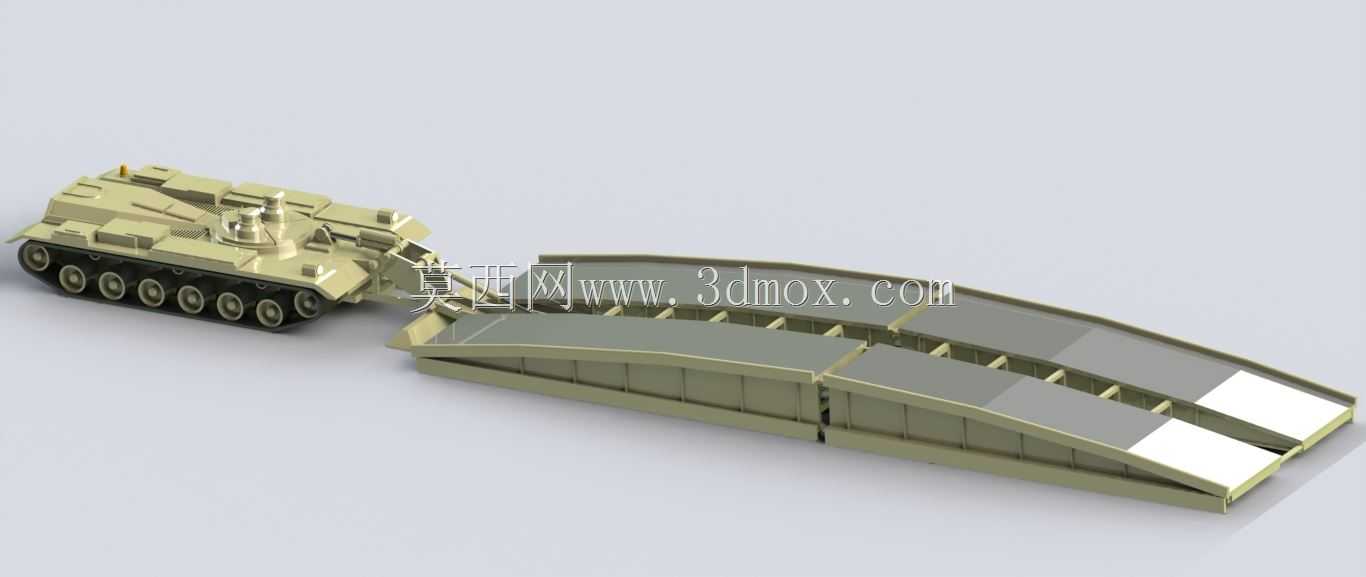

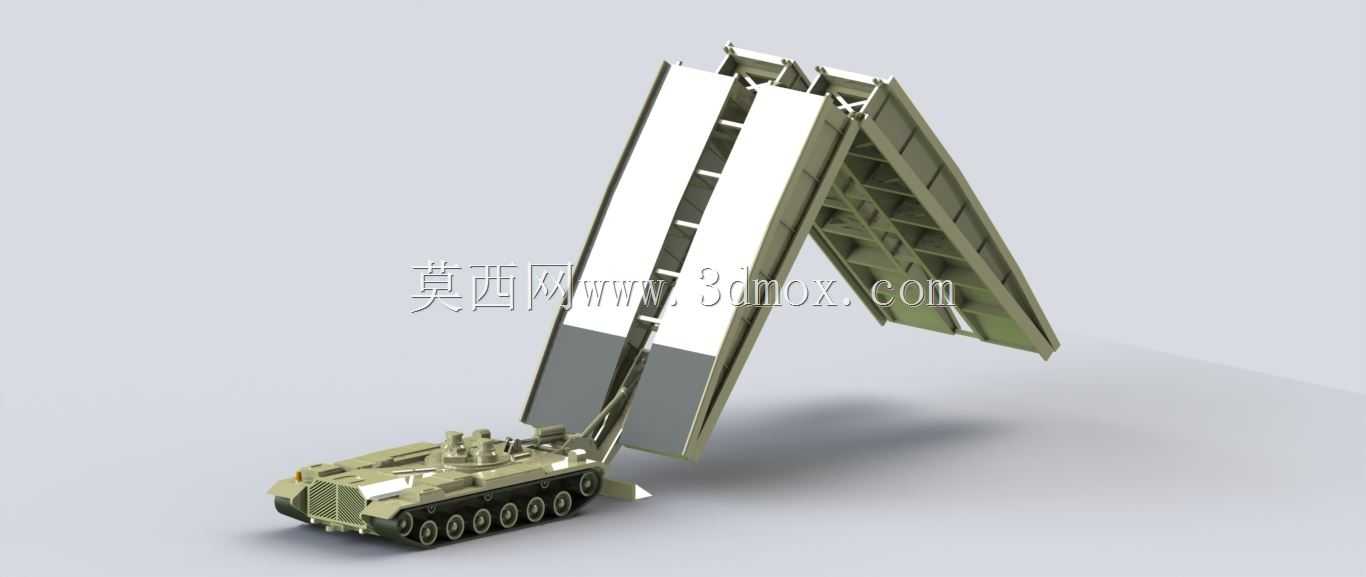

这款模型还原的是履带式装甲架桥车配套的桥接层油箱结构，这类装备核心应用于野战工程保障场景，在部队遭遇反坦克壕、沟渠、小型河流等天然或人工障碍时，可快速架设通行桥梁，保障装甲集群、轮式车辆及伴随步兵快速通过障碍地带，是陆军工兵部队遂行机动保障任务的核心配套装备，而桥接层油箱作为架桥作业系统的配套储油部件，承担着为架桥机构液压系统提供工作介质存储、供给的关键作用，直接关系到架桥作业的动力输出稳定性与作业效率。从实际用途来看，该油箱并非车辆底盘的主燃油箱，而是专门服务于架桥折叠展开机构的液压系统专用储油单元，在架桥车从行军状态转换为作业状态时，液压系统需要驱动多层折叠桥体完成抬升、伸展、对接、下放的全套动作，整套动作的驱动力完全依赖液压系统传递，油箱需要为整套液压回路提供充足、清洁的液压油存储，同时兼顾液压油回流散热、杂质沉降的功能，保障连续架桥作业过程中液压系统不会出现供油不足、油液过热引发的压力波动问题。从功能特性来看，该结构采用与桥体分层布局匹配的狭长异形箱体设计，完全贴合折叠桥层的安装空隙，没有额外占用桥体折叠后的收纳空间，箱体采用分段加强筋结构，能够承受履带车辆越野行进过程中的剧烈颠簸与冲击，避免箱体焊缝受交变载荷出现开裂渗漏，同时箱体预留了标准的液压油加注口、出油口、回油口与液位检测接口，可直接对接架桥机构的液压管路，不需要额外加装转接构件，适配桥体折叠、伸展过程中的管路随动走位，不会在桥体动作过程中出现管路拉扯、接口松脱的问题。从设计思路来看，该结构完全遵循装甲工程装备紧凑化、高可靠性的设计原则，没有采用规则的方形或圆形油箱结构，而是完全顺着桥接层的底部轮廓做贴合式设计，在保证储油容积满足全套架桥动作液压油需求量的前提下，最大限度压缩箱体的外凸尺寸，避免桥体折叠过程中箱体与相邻桥层、底盘上装部件发生运动干涉，同时箱体的安装点位完全匹配桥接层的原有预留安装位，不需要对桥体结构做额外打孔改造，可直接完成原位安装固定，降低装备维护更换的难度。从安装边界来看，该油箱整体长度与单节折叠桥层的有效宽度匹配，宽度控制在两层桥体折叠后的间隙范围内，高度不超出桥体底部加强梁的下沿，安装后不会改变架桥车行军状态的整体外廓尺寸，完全符合铁路运输、公路机动的尺寸限界要求，箱体的进出油口均设置在靠近底盘液压系统主管路的一侧，可最大限度缩短管路连接长度，降低液压管路的沿程压力损失，同时箱体底部设置有排污口，可在装备日常维护时快速排出箱底沉积的杂质与变质油液，降低液压系统元件的磨损风险。
