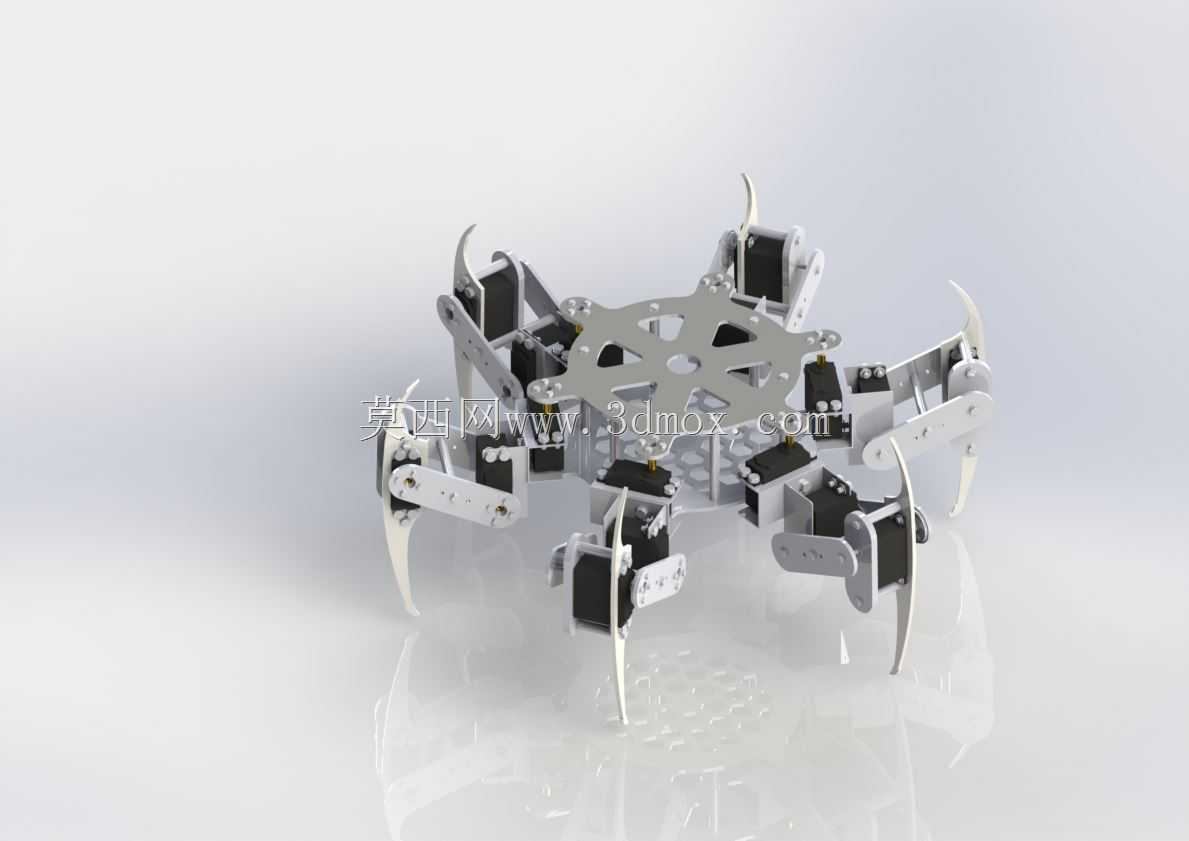

这款多足仿生行走机械结构,主要面向复杂非结构化地形的移动作业场景设计,可适配灾后废墟探查、野外管线巡检、复杂地形科考探测、狭小空间作业侦查等场景的移动载体需求,相比轮式、履带式移动结构,多足行走构型能够依托离散的足端落点完成支撑与移动,可跨越高度达到自身腿长一半的障碍物,也能在坡度超过三十度的松散坡面、碎石路面、阶梯地形下保持稳定行走,不会出现轮式结构打滑、履带结构卡滞的问题,适配更多常规移动设备无法抵达的作业区域。

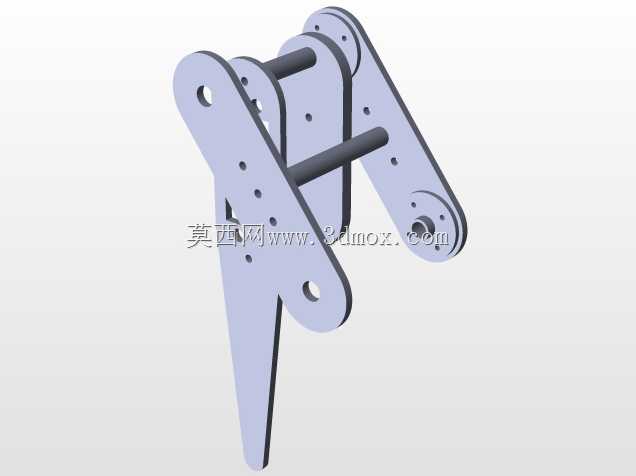

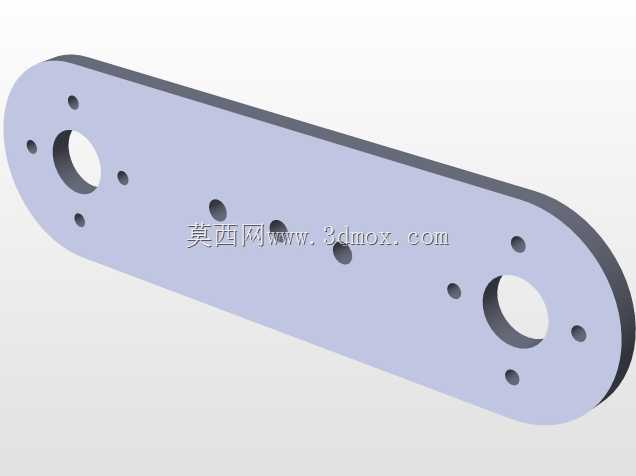

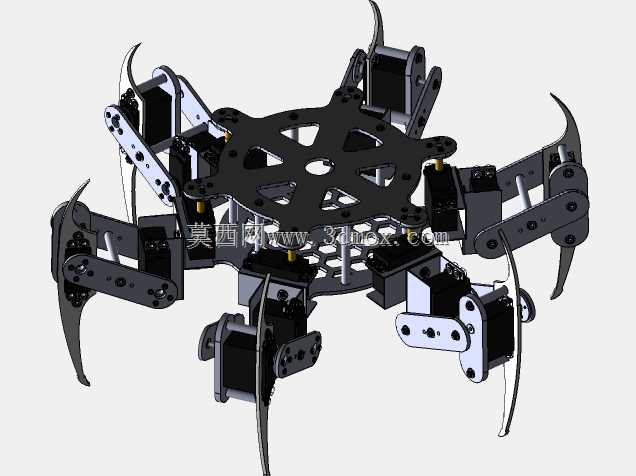

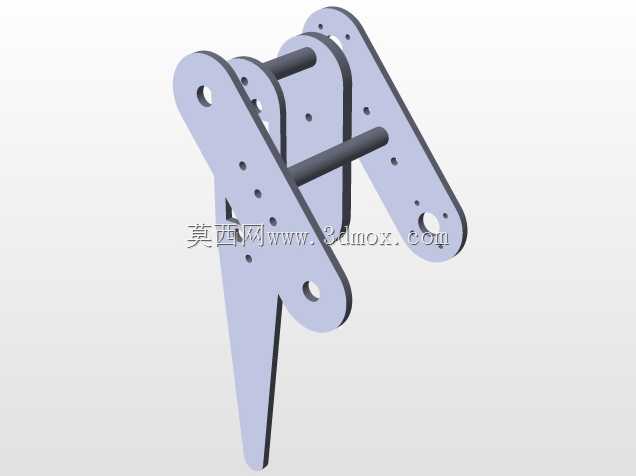

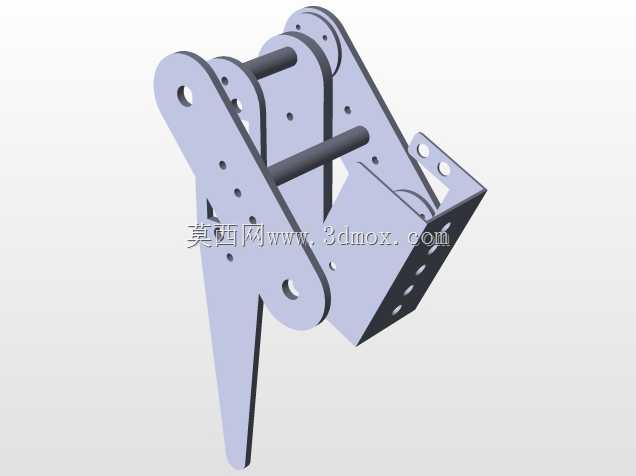

从功能特性来看,该结构采用对称分布的六组机械足布局,行走过程中可始终保持至少三组足端与支撑面接触形成稳定支撑三角,静态稳定性冗余度高,即使单组足端出现打滑或者落点失稳,剩余支撑足也能快速调整姿态维持整体平衡,不会出现倾覆问题。每组机械足采用多连杆串联构型,通过三个转动副分别实现足端的前后摆动、上下抬升、姿态微调动作,足端末端设计有弧形贴合面,接触支撑面时可自适应调整接触角度,增大接触面积降低单位面积压强,避免在松软土质、易碎表面行走时出现下陷或者打滑。

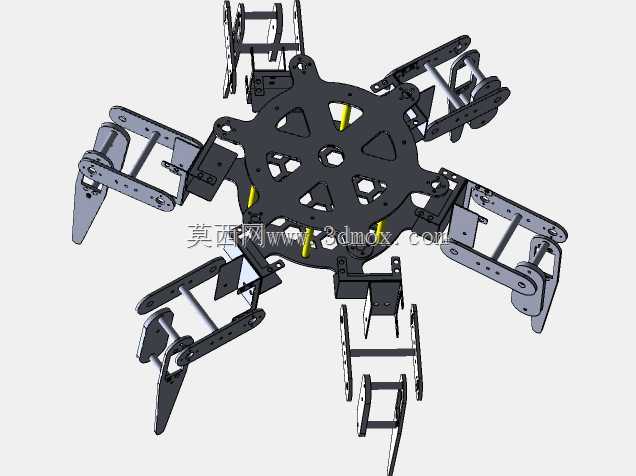

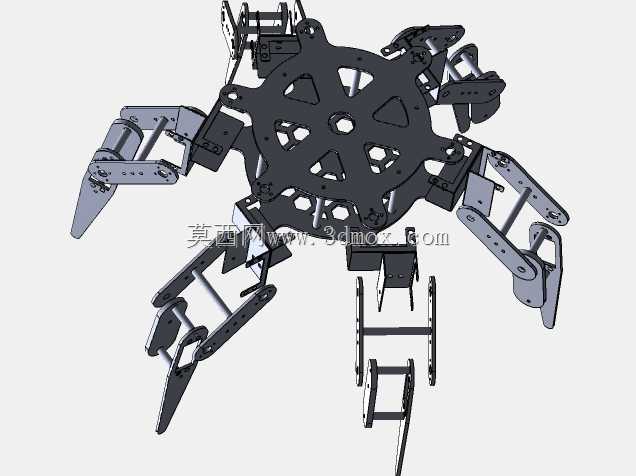

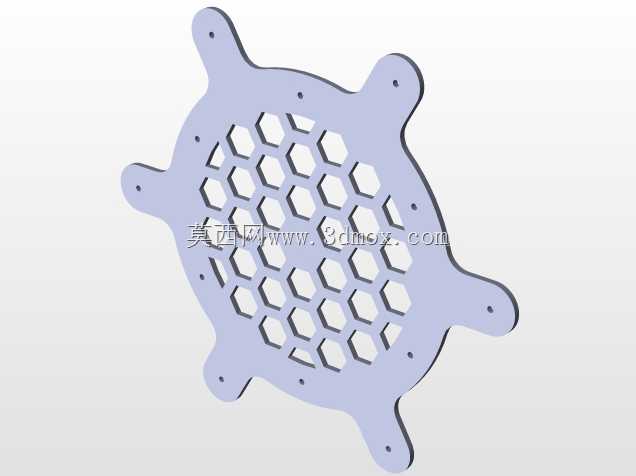

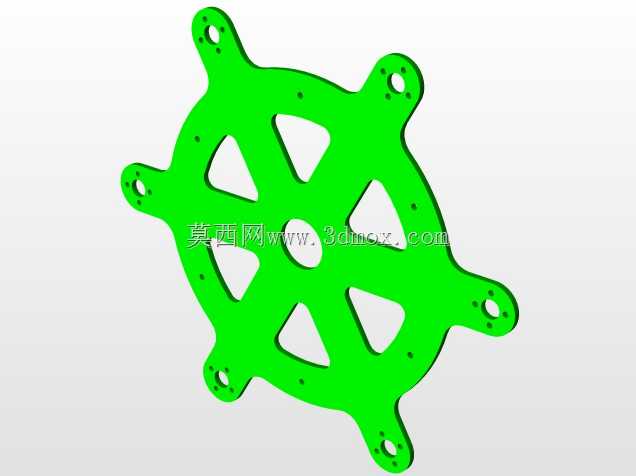

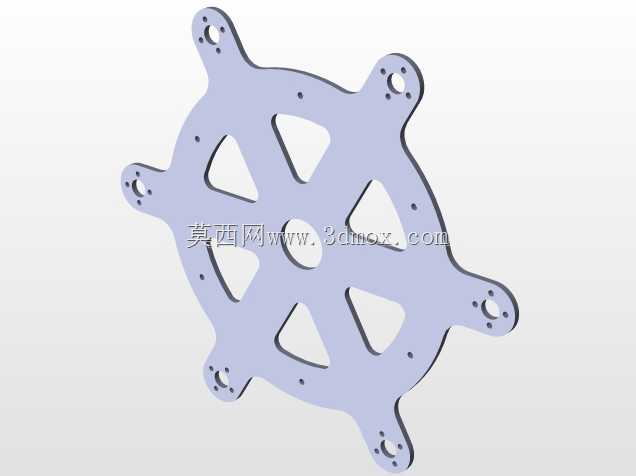

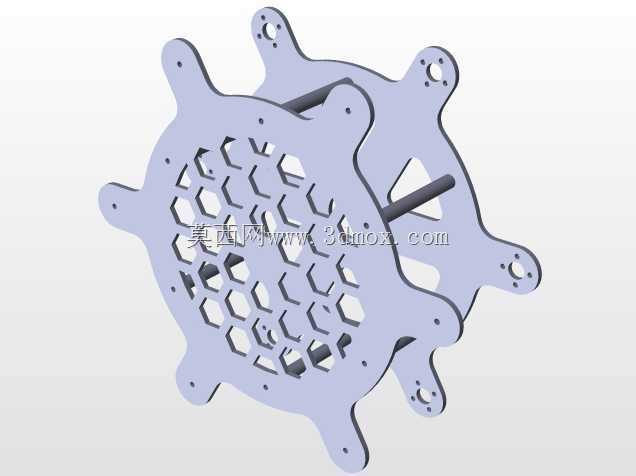

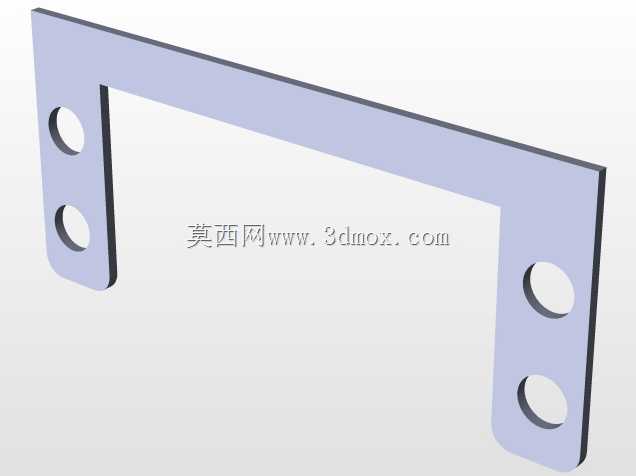

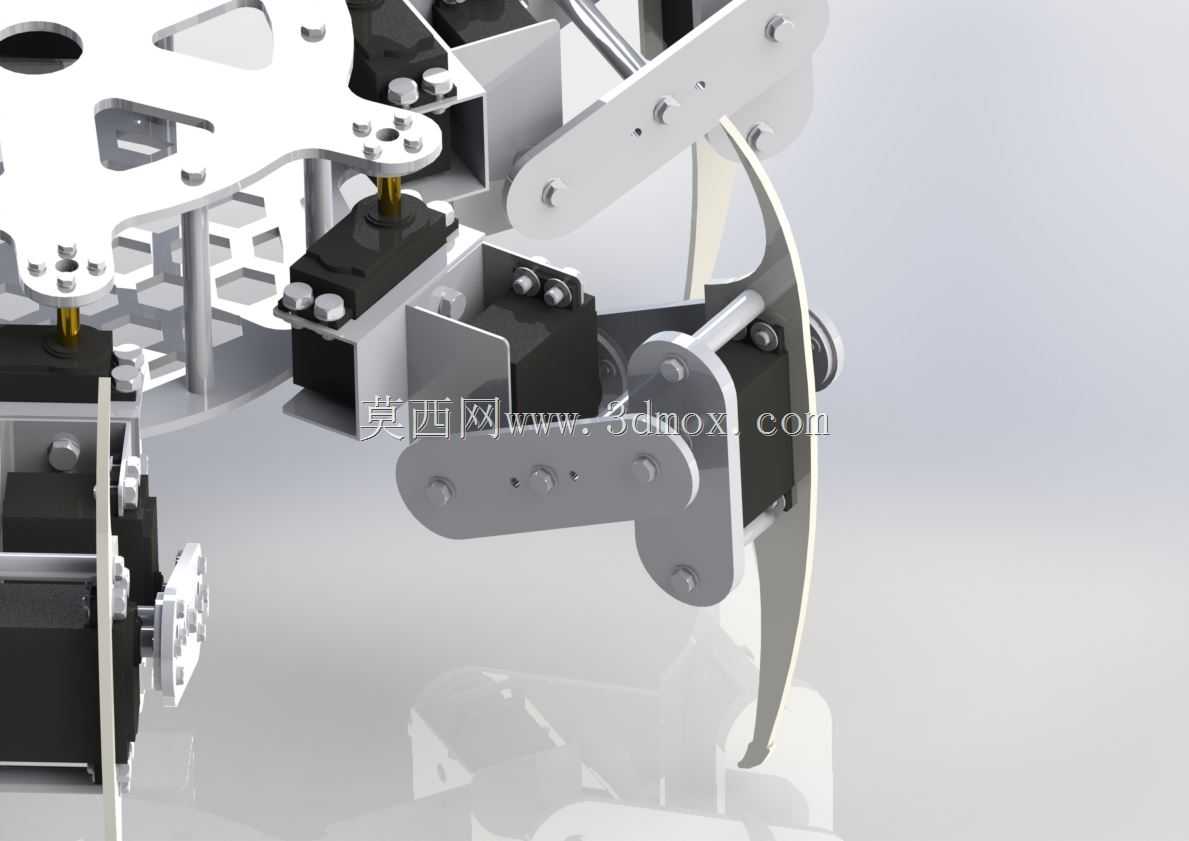

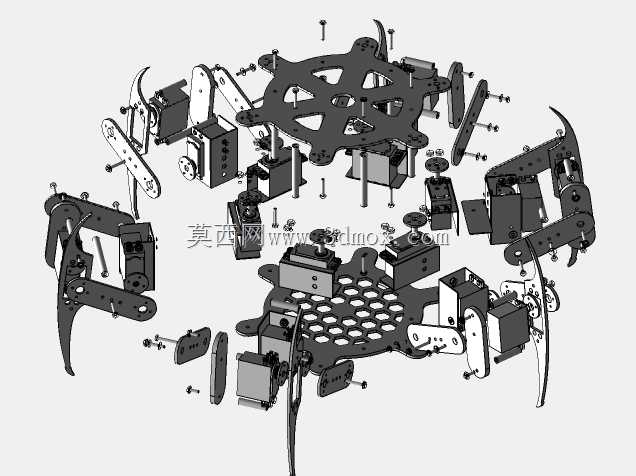

设计思路上,整体采用上层承载板加下层腿组安装架的分层布局,上层平板预留了充足的安装平面与固定孔位,可根据实际作业需求搭载探测传感器、作业执行模块、供电与控制单元,不会与下层腿组的运动行程产生干涉。腿组的连杆结构采用镂空减重设计,在保证结构刚性满足承载需求的前提下,尽可能降低运动部件的自重,减少驱动单元的负载,提升行走动作的响应速度。驱动单元内嵌安装在腿组的关节连接处,外部通过钣金护板进行防护,避免行走过程中飞溅的碎石、尘土侵入驱动结构造成卡滞或损坏。

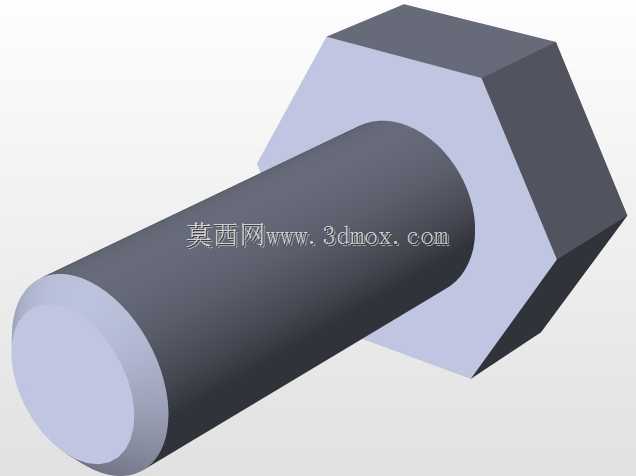

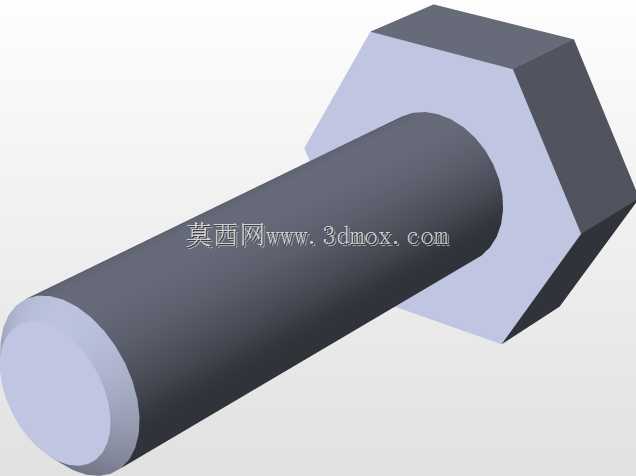

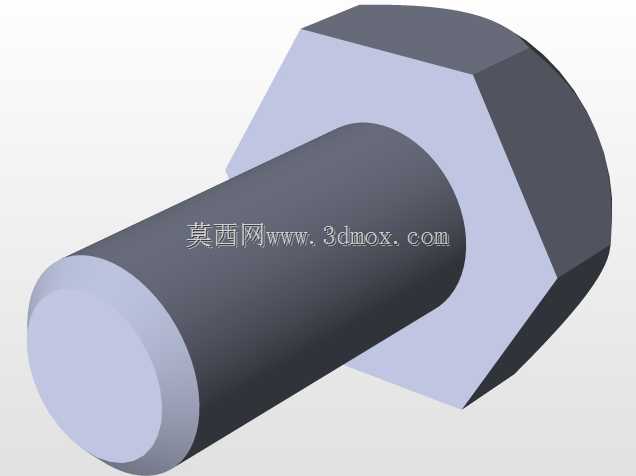

从安装边界与尺寸适配来看,整体结构的外接轮廓为正六边形布局,所有腿组处于收拢状态时的外接圆直径可控制在较小范围内,能够顺利通过狭窄的通道、管线间隙;腿组完全展开时的支撑跨度更大,可提升大坡度地形下的支撑稳定性。所有关节的转动行程都做了机械限位设计,避免运动过程中出现连杆干涉、驱动单元过转损坏的问题,各连杆之间的连接位置都采用标准紧固件装配,后期维护更换部件时无需特殊定制工装,可快速完成拆解与替换。足端的运动轨迹经过优化设计,抬升过程中足端会先向上抬升再向前摆动,避免行走过程中足端剐蹭地面凸起,落地时则会缓慢下放降低冲击,保证行走过程的平稳性,减少搭载的精密传感设备受到的振动冲击。
- 全部评论(0)
- 模板大小 20.97 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Other,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLID
- 软件分类 工业机器人
