框架式锡粉制备生产设备结构设计

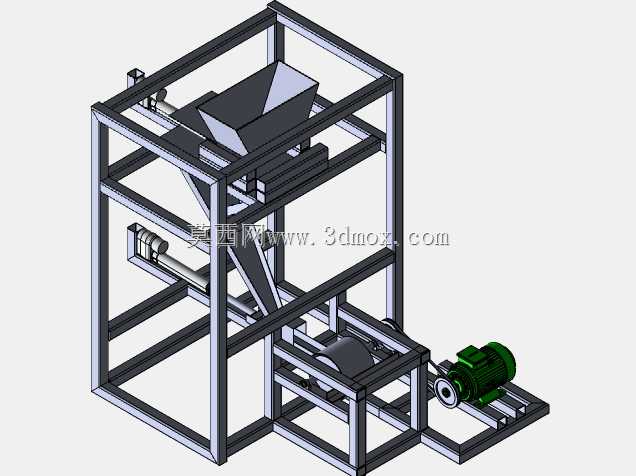

　　在电子焊料、粉末冶金、金属增材制造等领域，锡粉是核心基础原料，其制备设备的结构合理性直接决定粉体粒度均匀性、生产连续性与运行稳定性，这套框架式锡粉制备设备的三维结构，正是针对中小批量锡粉生产场景的落地化设计。从实际应用场景来看，该设备适配焊锡材料生产车间、金属粉体加工工段的固定工位安装，可对接上游锡锭熔融出料单元，也可适配锡屑原料的给料加工，完成从原料输入到锡粉成品输出的连续制粉作业，无需频繁转序搬运，能有效降低粉体生产过程中的氧化风险与物料损耗。设备整体采用方管型材搭建的多层框架式承载结构，这种设计思路首先是从安装维护角度出发，将给料、制粉、动力输出三个核心功能模块分层布置，上层为原料进料单元，设置大倾角的导料斗结构，

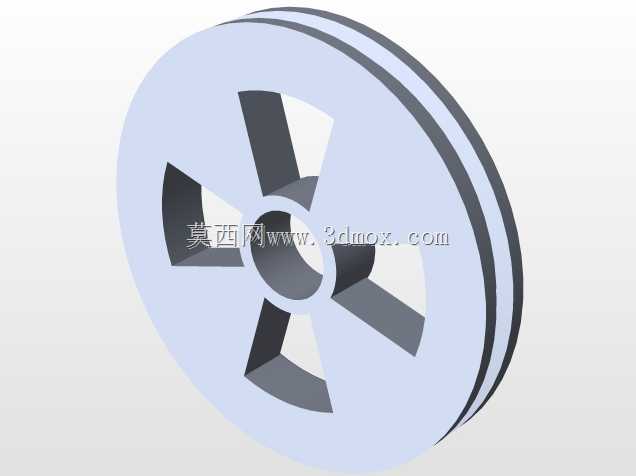

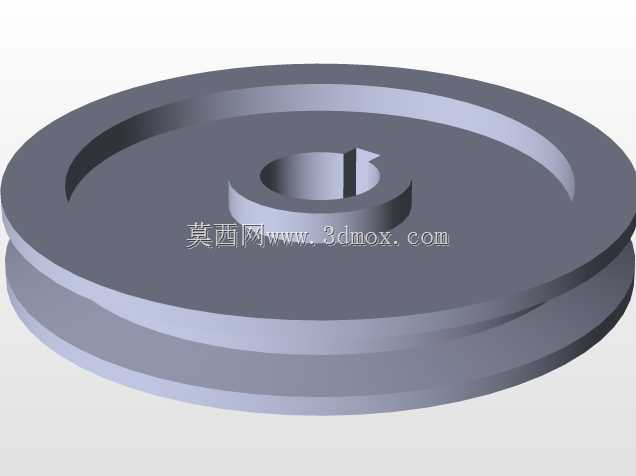

　　斗体侧壁做倾斜溜槽设计，可保证熔融锡液或固态锡屑依靠自重顺畅进入制粉腔，不会出现物料架桥、卡滞的问题，进料端还预留了调节挡板的安装位，可根据不同原料形态调整给料速度，匹配制粉组件的处理效率。中层为核心制粉工作区，框架内部预留了制粉辊、筛分组件的安装空间，两侧的横梁做了加厚处理，可承载制粉过程中辊压、切削作业产生的交变载荷，避免长期运行出现机架变形，框架侧面预留了观察口与检修门的安装位置，日常巡检时可直接观察内部制粉组件的磨损情况，更换易损件时无需整体拆解机架，大幅缩短停机维护时间。下层为动力驱动与成品输出区，驱动电机采用外置侧装的布置方式，通过带传动结构连接制粉组件的主轴，

　　这种布局一方面可以避免制粉过程中产生的细微锡粉进入电机内部造成磨损，另一方面电机安装座设置了长条形调节孔，可快速调整传动带的张紧度，降低日常维护的操作难度；成品输出端预留了输送带或集料桶的对接空间，制得的锡粉经过内置筛分后可直接从出料口排出，进入后续的筛分、包装工序。从安装边界来看，设备整体为立式矩形框架结构，底部设置了带安装孔的固定脚座，可直接通过膨胀螺栓固定在硬化车间地面上，无需额外做混凝土基础，安装时需在设备周边预留不小于800mm的操作维护空间，尤其是电机侧与进料侧，要预留足够的检修与上料操作空间，设备进料口的高度适配常规车间上料平台的高度，可直接对接熔融炉的出料溜槽，也可搭配小型提升机完成固态原料的上料作业。

　　在结构细节设计上，框架的所有型材连接处均采用角件加固与满焊结合的方式，可抵消制粉过程中产生的振动，避免长期运行出现连接松动；导料斗的内壁做了光滑过渡处理，无直角积料死角，可减少锡粉在设备内部的残留，降低不同批次原料交叉污染的风险；传动部位全部预留了防护罩的安装位，可满足车间安全生产的防护要求，避免运行过程中人员误触转动部件造成安全事故。这套结构设计没有采用复杂的集成化箱体结构，而是用开放式框架搭配模块化功能单元的思路，既降低了整体设备的制造成本，也让各个功能模块的调整、更换更加灵活，可根据实际生产的锡粉粒度要求，快速更换中层的制粉辊、筛网等部件，适配不同规格锡粉的生产需求，对于中小规模的锡粉生产企业来说，这种结构的设备在采购成本、维护难度、运行稳定性上都有更突出的适配性。
