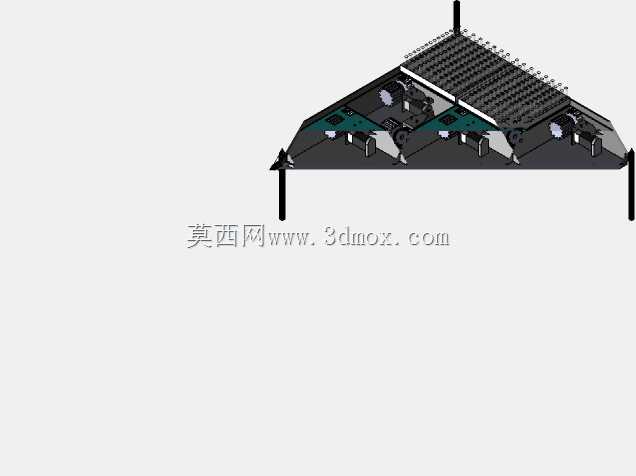

自动化仓储输送用自动托盘系统结构设计

　　在离散制造车间的物料转运环节、电商仓储的整箱出入库工位、以及自动化产线的工序间缓存区域，托盘系统是衔接不同作业单元的核心承载载体，这套自动托盘系统的设计初衷，就是解决传统人工托盘搬运效率低、定位精度差、无法适配连续化产线节拍的痛点。从实际应用场景来看，这套系统可直接对接辊筒输送机、链条输送机的出料端，也可作为AGV小车的取放料承载台，还能在加工中心的上下料工位作为工件缓存载体，适配从电子元器件整箱周转、机械加工半成品转运到仓储整托货物出入库的多类场景，承载面的防滑结构设计可避免物料在启停输送过程中出现滑移偏移，边缘的定位凸台可与输送线的挡停机构精准配合，保证每次托盘停靠的位置重复精度控制在±0.5mm以内，满足自动化设备取料的定位要求。

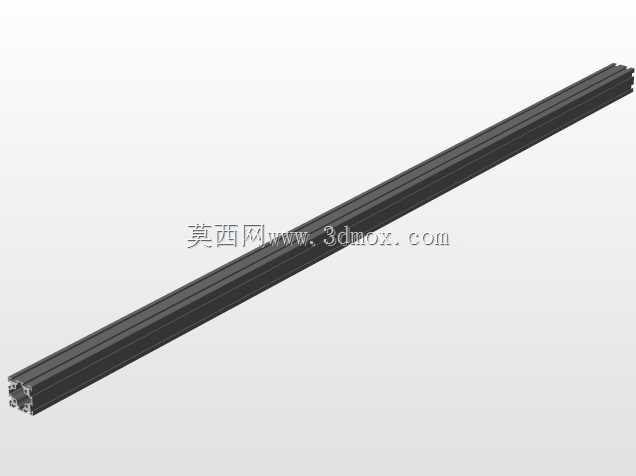

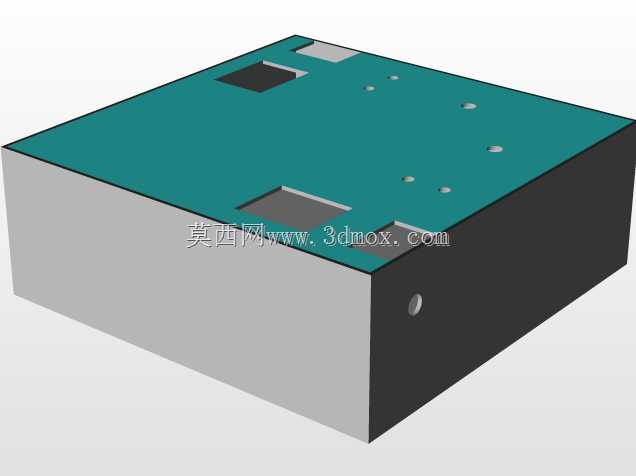

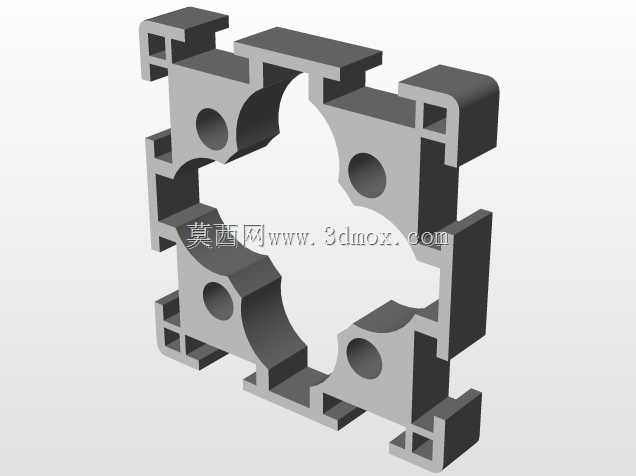

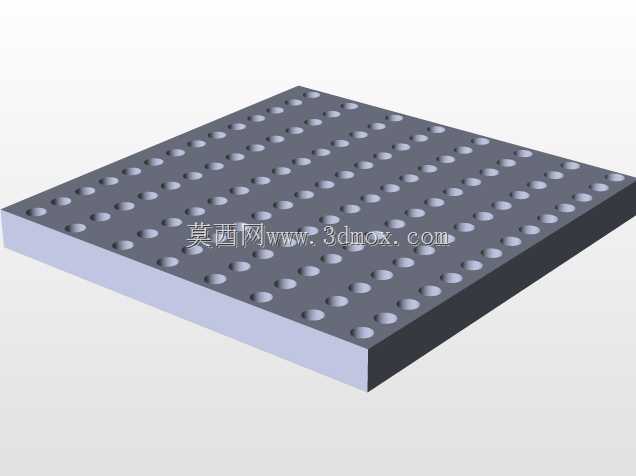

　　从功能特性上看，这套自动托盘系统摒弃了传统固定式托盘的设计思路，采用模块化的拼接结构，主体承载框架采用型材焊接后整体去应力处理，避免长期承载后出现结构变形，底部的导向滑槽可直接嵌入输送线的导向轨，不需要额外加装导向附件就能实现托盘在输送线上的顺畅滑行，托盘表面的安装孔位采用等间距阵列排布，可根据不同物料的承载需求加装挡块、夹具或者防滑垫，不需要重新加工托盘本体就能适配不同规格的物料承载。托盘的侧边设置有识别码安装位，可粘贴条码或者安装RFID标签，方便仓储管理系统或者产线控制系统识别托盘的身份信息，实现物料的全程追溯。

　　设计过程中，首先考虑的是安装边界的适配性，托盘的整体外形尺寸按照主流输送线的标准宽度设计，可直接适配宽度600mm的常规辊筒输送线，不需要对现有输送线进行改造就能直接投入使用，托盘的底部支撑脚高度按照AGV叉臂的标准作业高度设置，保证AGV进叉取料时不需要额外调整举升高度，叉臂与托盘底部的间隙控制在15mm，既避免叉臂剐蹭托盘底部，也不会因为间隙过大导致取料时托盘晃动。承载框架的受力经过有限元校核，在额定承载500kg的工况下，托盘中部的最大挠度不超过0.2mm，不会因为长期承载出现中部凹陷的问题，影响输送过程的顺畅性。

　　在细节结构设计上，托盘的边缘做了圆弧过渡处理，避免在人工辅助作业时划伤操作人员，也能减少托盘在输送过程中与相邻设备发生磕碰导致的结构损坏，底部的滑槽内嵌有耐磨衬条，衬条采用高分子聚乙烯材质，摩擦系数低且耐磨性能优异，长期使用后只需要更换衬条就能恢复托盘的滑行性能，不需要整体更换托盘，降低了后期的维护成本。托盘的整体自重控制在12kg以内，人工搬运时也可短距离移位，兼顾自动化作业与少量人工辅助作业的需求。

　　从产线适配的角度来看，这套托盘系统可根据实际产线的布局需求，多套组合使用形成缓存通道，也可单套作为工位承载台使用，托盘之间的对接面采用平齐设计，多套托盘拼接后承载面无明显高度差，物料在托盘之间转移时不会出现卡滞。针对有洁净要求的生产车间，托盘的表面采用喷塑处理，不易积灰且便于清洁，不会在使用过程中产生碎屑污染生产环境；针对有油污的加工车间场景，托盘表面可更换为不锈钢贴面，耐油污腐蚀且便于擦拭清理。整套系统的结构没有复杂的传动部件，故障率极低，不需要频繁的维护保养，可适配长时间连续运转的自动化产线作业需求，在实际投产使用中可有效减少人工搬运的工作量，提升产线的物料转运效率，同时保证物料转运过程的定位精度，为后续的自动化加工作业提供稳定的承载基础。
